КУН-2Д.1
Содержание
- 1 ВВЕДЕНИЕ
- 2 НАЗНАЧЕНИЕ
- 3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
- 6 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
- 7 РАЗМЕЩЕНИЕ И МОНТАЖ
- 8 СХЕМЫ ПОДКЛЮЧЕНИЯ
- 9 НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
- 10 RS-485, RS-концентраторы
- 11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- 12 ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
- 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 14 УСЛОВИЯ ГАРАНТИИ
ВВЕДЕНИЕ
КУН с маркировкой КУН-2Д.1 выпускается с 09.2012.
Версия прошивки:
- указывается на наклейке на плате концентратора
- для концентраторов старше 2018 года, версия также передается в програмное обеспечение после включения концентратора и далее каждые 60 минут, и может быть просмотрена
- в окне Вид \ Данные концентратора конфигуратора ОРС-сервера
- в SCADA в окне Дополнительно \ Сигналы ОРС-сервера
- в SCADA в значении тега .System.FWVersion концентратора
Версии прошивок:
2024-02-15
- Добавлена возможность выбор включаемого канала ПГС на УПСЛ-М
- Коррекция алгоритма обработки состояния кнопок вызова
(должно уменьшить возможное число ложных срабатывания кнопок)
2020-11-26
- Изменен допустимый диапазон напряжения на микрофоне при автоматическом тесте в связи с переходом на микрофоны 5В.
Теперь допустимый диапазон в тесте 1,5 ~ 8,0 В. - Исправлен ускоренный опрос КУП-RS после подаче ему команды (в предудущих версиях ответ о выполнении команды концентратором, в случае наличия нескольких RS-концентраторов в линии, могу занимать значительное время).
2018-02-16
- в 1.5 раза увеличена скорость передачи данных с RS устройств, при установленной перемычки H1 в положение 1.
2017-09-27
- добавлена передача (раз в час) версии прошивки
- исправлен анализ кнопки вызова 8-го канала
2017-08-09
2017-05-25
- улучшен обмен данными с RS-устройствами
2014-04-21
2013-09-12
Обновление прошивки концентратора осуществляется только в НПО Текон-Автоматика.
НАЗНАЧЕНИЕ
Концентратор универсальный - является основным аппаратным средством, применяемым при диспетчеризации лифтов и зданий, а также управления освещением (или иным оборудованием).
Концентратор выпускается в трех исполнениях:
- КУН-2Д.1П - со встроенным переговорным устройством.
- КУН-2Д.1 - без встроенного переговорного устройства.
- КУН-4Д.1 - совмещенное исполнение КУН-2Д.1 и КДД.
ТЕКС 7.102.298-05
ТЕКС 7.102.298-04
Контактная площадка 7.102.299 изм.3
ТЕКС 7.102.298 изм.5
КУН-2Д.1
КУН-2Д.1
КУН-2Д.1П
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КУН-2Д.1 должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:
- машинные помещения,
- электрощитовые, т.д.
Не допускается:
- механическое повреждение устройства;
- прямое попадание жидкости и химических веществ на устройство;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование;
- самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.
Ремонт КУН-2Д.1 необходимо осуществлять в Текон-Автоматика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| N | Наименование параметра | Значение параметра |
|---|---|---|
| 1 | Интерфейс концентратора | Основной:
Дополнительный:
|
| 2 | Протокол работы | собственный |
| 3 | Питание | от линии связи |
| 4 | Каналов ПГС | 8 |
| 5 | Дискретных входов | 15* |
| 6 | Каналов управления | 0, возможность подключения КУП-RS, КУП-2RS, КУП-4RS, КУП-2 |
| 7 | Температурных входов | 2 |
| 8 | Аналоговых входов | 0 |
| 9 | Дополнительно | |
| 10 | Рабочая температура | +1 ... +40 град.С. |
| 11 | Габариты (ШхГхВ) не более, мм | 255х210х97 |
| 12 | Масса, не более, кг | 1.1 |
| 13 | Срок службы, лет | 10 |
*
- Дискретные входы с 3 по 6 (первые четыре входа) подтянуты через R = 51кОм к напряжению +5В.
На остальных входах напряжение появляется на короткий промежуток времени в момент анализа состояния входа.
При необходимости подтянуть остальные входы можно использовать выход Т+ и дополнительный R = 51кОм.
Замечание! В настоящее время в ПО АСУД.SCADA нет анализа состояния дискретного датчика с подключенным сопротивлением. Датчики должны быть * либо "без" сопротивления * либо с сопротивлением < 2 кОм, при этом на КУН следует перевести перемычку H1 в положение 1. (подробнее о перемычке H1 см. далее).
К служебному интерфейсу RS-485 могут быть подключены только устройства (например: УПСЛ) и RS-концентраторы производства Текон-Автоматика.
| N | RS-Концентратор | Число |
|---|---|---|
| 1 | КУП-RS | 2 (до 4-х каналов управления) |
| 2 | КУП-2RS | 2 (до 4-х каналов управления) |
| 3 | КУП-4RS | 1 (до 4-х каналов управления) |
| 4 | КСЛ-RS | 6 (суммарно до 6 лифтов, работающих в группе) |
На выходе питания +U (RS-485) присутствует напряжение около 60В (точнее +U = Uлс1 - 5В).
Внимание! К выходу +U запрещено подключать КУП-RS
Выход +12В предназначен для запитки ПГУ ММГН (может быть запитано до 8 устройств)
- во время ПГС на выходе присутствует U = 12В
- в остальное время U = (6..12)В
Выход УПП+ предназначен для запитки УПП (может быть запитано до 8 устройств)
- во время ПГС на выходе присутствует U = 12В
- в остальное время напряжение на выходе отсутствует
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К работам по установке КУН-2Д.1 допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Концентратор после подключения к линии связи осуществляет опрос состояния своих информационных входов, а также RS-концентраторов подключенных к служебному интерфейсу RS-485, и передает полученные данные на Пульт-ПК или КИО по из запросу.
Такт опроса состояния дискретных входов концентратора и кнопок вызова занимает, как правило, не более 1.5 с (при установке перемычки H1 в положение 1, подробнее см. далее).
Время передачи состояния подключенных RS-концентраторов занимает большее время и зависит от типа и числа подключенных концентраторов.
При нажатии кнопки вызова на подключенном ПГУ концентратор проигрывает в канал звук зуммера и запоминает факт вызова. Флаг вызова будет сброшен только после установки ПГС диспетчер-абонент с данным каналом.
Внимание! Звук зуммера не будет проигран, если в этот момент с другим каналом концентратора установлена переговорная связь.
В момент замыкания контакта кнопки вызова с 1 по 7, на концентраторе будет слышен щелчок (срабатывает реле) - происходит коммутация общего канала переговорной связи концентратора для проигрывания в динамик вызываемого канала звука зуммера. После проигрывания звука происходит перекоммутация на 8-канал, который подключен по умолчанию (поэтому при вызове с 8 канала щелчка не слышно).
Автоматизированное тестирование каналов ПГС
Начиная с версии прошивки 2017-08-09 концентраторы реализуют возможность проведения полноценного автоматизированного тестирования исправности канала ПГС.
Проверяется:
- Корректность подключения кнопки вызова - в случае использования новых контактных модулей ПГУ
- Корректность подключения микрофона
- Корректность подключения динамика
- Акустический тест - воспроизведение звука динамиком и анализ сигнала на микрофоне.
Акустический тест:
- позволяет в полной мере проверить исправность оборудования голосовой связи
- сопровождается кратковременным (менее 1 с.) звуковым сигналом по каждому из 8-каналов
- результат проверки корректно отображается только для новых плат ТЕКС 7.102.298-05 (для плат предыдущих выпусков результатом теста будет всегда - "Ошибка").
Тестирование выполняется для всех каналов концентратора в независимости от того подключено ПГУ или нет.
Возможность проверки канала переговорной связи реализована только для обычных ПГУ, ПГУ-М.
Результат теста при подключении, например: УПСЛ-М будет указывать на ошибку (обычно Неисправность Громкоговорителя).
Общее время тестирования каналов ПГС концентратора - около 10 секунд. Тестирование проводится только если в этот момент с концентратором не установлена переговорная связь.
Отображение результатов теста возможно также в конфигураторе ОРС-сервера в окне Данные концентратора.
Элементы индикации и управления
Светодиоды на плате концентратора
HL1 - только во время ПГС
- светится - диспетчер молчит (нет входящего аудио-сигнала на концентратор).
HL2
- постоянно светится - присутствует питание от линии связи (ЛС1)
Перемычки на плате концентратора
Р - Режим. Резерв, использовать не следует. Установить в положение 0.
Т - Терминатор 120 Ом служебного интерфейса RS-485. Для подключение согласующего резистора одеть перемычку.
Н1 - способ анализа состояния дискретного входа.
Функционал реализован начиная с версии прошивки 2014-04-21 для плат со стеклянными предохранителями и для всех плат без предохранителей.
- положение 0 - передача состояния дискретного датчика 4 тактами опроса
- положение 1 - ускоренная передача состояния дискретного датчика 1 тактом опроса (сравнение с порогом 2кОм) .
Замечание! В настоящее время положение Н1 = 0 - полноценно не анализируется в ПО АСУД.SCADA Поэтому для ускорения опроса состояния дискретных входов, а также для ускоренного опроса подключенных RS-устройств для КУН версий прошивок 2018-02-16 и выше следует установить перемычку H1 в положение 1.
A1 ... A5 - перемычки установки адреса концентратора в линии связи.
- Подробнее см. таблицу установки адреса.
XP1, XP2 - режим работы входов контроля +1, +2.
- перемычка одета - контрольная точка с U <= 15В (режим подключения КУП-2)
- перемычка снята - контрольная точка с U <= 110В
РАЗМЕЩЕНИЕ И МОНТАЖ
Внимание! Перечисленные ниже операции производятся непосредственно на месте установки концентратора. С целью приобретения опыта работы с программой и аппаратурой эти же операции можно провести в лабораторных условиях. Для этого на рабочем месте оператора можно подключить концентратор к Пульт-ПК или КИО. Подключив к концентратору ПГУ и датчики можно полностью имитировать его работу на объекте.
Монтаж КУН-2Д.1 целесообразно производить после прокладки и подключения линии связи соответствующего направления.
Для TL-линий связи рекомендуется использовать кабель типа «витая пара» сечением 0.5 кв. мм и выше. При сращивании витых пар следует соблюдать (по возможности) направление завивки.
Внимание! Не допускается использование для линии связи одного направления проводников из разных витых пар кабеля.
Перед подключением TL-линии к Пульт-ПК или КИО следует проверить ее на отсутствие замыкания между проводниками и пробоя на «землю».
Допускается монтировать концентратор в уже действующем направлении без его отключения.
При монтаже следует придерживаться следующего порядка действий:
- настроить КУН-2Д.1 в программном обеспечении: в OPC-сервере;
- установить номер концентратора в соответствии с таблицей с помощью перемычек выбора адреса А1..А5 (JS1...JS5) на его плате;
- подключить (при наличии) каналы ПГС, начиная с переговорного щитка машинного помещения (при его подключении появляется возможность переговоров с диспетчерской и оперативной проверки результата подключения последующих каналов с помощью управляющей программы);
- подключить каналы датчиков и проверить прохождение их сигналов. Проверку следует производить, приводя в действие соответствующие датчики. Если это невозможно, то следует произвести проверку замыканием или размыканием контактов в месте подключения проводников, идущих от концентратора;
- подключить концентратор к клеммам Пульт-ПК или КИО соответствующего направления, соблюдая полярность (при правильном подключении должен загореться светодиод питания).
- проверить отображение концентратора в осциллографе направлений OPC-сервера
- настроить отображение данных в рабочей программе АСУД.Scada
Концентратор должен быть заземлен по месту установки. Допускается использовать заземление от Пульт-ПК или КИО, только если концентратор и Пульт-ПК (или КИО) установлены в одном здании (расстояние между устройствами небольшое).
Для нормальной работы концентратора необходимо, чтобы напряжение на клеммах линии связи (ЛС1) было не менее 30В.
В случае подключения концентраторов на конце длинной линии связи для компенсации потери по току может применяться концентратор КДП, который устанавливается перед первым концентратором в линии (со стороны Пульт-ПК или КИО).
Рекомендуется установить перемычку H1 в положение 1 (подробнее о перемычке H1 см. выше).
Внимание! Если КУН-2Д.1 подключается к Пульт-ПК или КИО по 2-х проводной линии связи, то на концентраторе необходимо выполнить замыкание контактов ЛС1 и ЛС2 (плюс на плюс, минус на минус).
См. также статью КУН-2Д.1 и Переговорное устройство
СХЕМЫ ПОДКЛЮЧЕНИЯ
Общие:
- Схема подключения КУН-2Д.1 (двухпроводная линия связи)
- Схема подключения КУН-2Д.1 (четырехпроводная линия связи)
Домофоны:
Станции управления лифтом (СУЛ), через сухие контакты или контрольные точки под напряжением:
- Схема подключения ALJO
- Схема подключения BTLT0405C
- Схема подключения HYUNDAi
- Схема подключения KONE
- Схема подключения KONE MonoSpace
- Схема подключения MOLINARY
- Схема подключения OTISMCS200
- Схема подключения SODIMAS
- Схема подключения ThyssenKrupp
- Схема подключения СМАРТ
Внимание! Подключение некоторых типов СУЛ (и УБ) возможно через цифровой интерфейс с помощью концентратора КСЛ-RS.
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Настройка программного обеспечения описывается в руководствах на программы
В целом следует последовательно выполнить:
- регистрацию КУН-2Д.1 в ОРС-сервере
- визуализацию данных КУН-2Д.1 в рабочей программе АСУД.SCADA
В ОРС-сервере следует:
- добавить КУН-2Д.1 к USB Пульт, КИО или КИО-2М.
- выполнить настройку каналов концентратора
- в случае если к КУН-2Д.1 подключаются другие концентраторы или устройства, выполнить их отображение и настройку в соответствии с документацией.
Далее, закрываем ОРС-сервер.
В АСУД.SCADA следует:
- воспользоваться примитивом Шаблон для быстрой настройки всех сигналов концентратора КУН-2Д.1
- либо разместить необходимое число примитивов на карте и связать их с тэгами концентратора
Для проверки сигналов (без необходимости отрисовки карты) можно в АСУД.SCADA воспользоваться функционалом просмотра сигналов ОРС-сервера.
RS-485, RS-концентраторы
К служебному интерфейсу RS-485 КУН-2Д.1 могут быть подключены только устройства (например: УПСЛ) и RS-концентраторы производства Текон-Автоматика.
Период обновления данных RS-устройств
В виду низкой пропускной способности TL-линии связи данные с RS-концентраторов, подключенных к КУН, обновляются с некоторой задержкой.
Эта задержка зависит от:
- версии прошивки КУН и положения перемычки H1 (см. выше)
- числа RS-концентраторов на интерфейсе
- подключены ли датчики температуры к КУН
- а также, от "чистоты" (отсутствия помех в) самой TL-линии
Так, например, если к КУН подключен только 1 УПСЛ, то:
- H1 = 0 и/или версия прошивки КУН < '2018-02-16' - обновление данных УПСЛ происходит каждые (11 - 13) с.
- H1 = 1 и версия прошивки КУН '2018-02-16' (и выше) - обновление происходит каждые (7 - 8) с.
Период обновления данных КУП-RS - около 5 секунд.
Проверка подключенных RS-концентраторов
В случае проблем в работе концентраторов КУП-RS, КУП-2RS, КУП-4RS, КСЛ-RS подключенных к КУН-2Д1, в конфигураторе ОРС-сервера можно посмотреть какие данные передаются с -RS концентраторов.
Для этого:
- зарегистрировать концентратор КУН-2Д1 в Tekon OPC-сервер, указать в настройках его номер в линии связи
- открыть окно Вид \ Данные концентратора
- повторно выбрать КУН-2Д1 в адресном пространстве справа

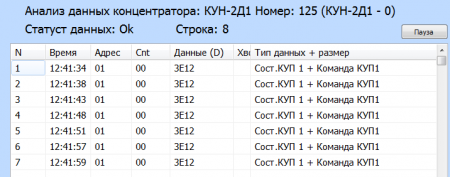

В случае если к КУН-2Д1 подключен один КУП-RS (или КУП-2RS) с адресом 0, в окне будет отображаться
Внимание! Номера (адреса) КУП-RS или КУП-2RS, выставленные перемычками на плате, могут быть только 0 или 1!

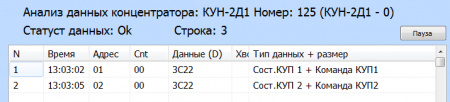

В случае если подключены два КУП-RS или два КУП-2RS или один КУП-4RS
Внимание! Номер (адрес) КУП-4RS, выставленный перемычками на плате, может быть только 0!
Следует отметить, что КУН не может определить точный подтип -RS концентратора, т.к. обмен данными проходит по протоколу КУП-RS.

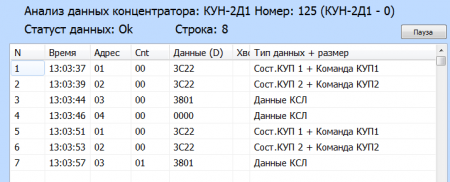

В случае если подключены два КУП-RS или два КУП-2RS или один КУП-4RS и один КСЛ-RS, будет отображаться
Внимание! Номера (адреса) КСЛ-RS, выставленные перемычками на плате, могут быть c 0 по 5! Отображение номеров КСЛ-RS реализовано в АСУД.SCADA 2.3.1 update 3
Если таблица c данными не обновляется или отображаются не все данные, следует проверить линию связи интерфейса RS-485 от КУН-2Д1 до RS-концентраторов и адреса выставленные на RS-концентраторов. Обратите также внимание на необходимость Согласование линии RS-485.
Проверка подключенных УПСЛ-М
(с версии SCADA 2.7.15)
Аналогично проверке RS-концентраторов, следует:
- зарегистрировать концентратор КУН-2Д.1 в Tekon OPC-сервер, указать в настройках его номер в линии связи
- открыть окно Вид \ Данные концентратора
- повторно выбрать КУН-2Д.1 в адресном пространстве справа
Если КУН корректно обменивается данными с УПСЛ, то вы увидите в окне справа переодически появляющуюся информацию:
RS-устройство номер 1 RS-тип: УПСЛ Число байт ОД: 3 Массив ОД[0] = B0 (10110000) Сетевое питание: Да, АКБ исправен: Нет, УПУ крыша: Да, УПУ приямок: Да, Пожар: Нет, Вызов: Нет, Режим ПГС: Нет Массив ОД[1] = 30 (00110000) Массив ОД[2] = 34 (00110100) Тест ПГС выполнен: Да, Авто тест ПГС включен: Да УПУ крыша_K2: Нет, Г2-М2: Нет, M2: Да, Г1-М1: Нет, M1: Нет УПУ приямок_K2: Нет, Г2-М2: Нет, M2: Нет, Г1-М1: Да, M1: Да
Для УПСЛ с номерами 0 и 1 вы можете выполнить вручную автоматический тест ПГС. Для этого следует нажать кнопку Тест ПГС УПСЛ.
В данных концентратра отобразятся результаты проверки переговорных устройств УПУ крыши и УПУ приямка.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Мигает дискретный вход
Описание проблемы: После подключения дискретного датчики в программе постоянно отображается переход из состояния Норма-Авария, Авария-Норма.
Такое поведение возможно, если к дискретному входу КУН подключить датчик с сопротивлением.
См. Замечание в Технических характеристиках
Проблемы в работе переговорной связи
При двух-проводном подключении концентратора к Пульт-ПК, КИО убедиться, что на концентратора установлена перемычка ЛС1 на ЛС2 (плюс-плюс, минус-минус).
Обратите внимание на светодиод HL1 (подробнее см. выше)
См. также Проблемы в работе переговорной связи
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании КУН-2Д.1 должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха КУН-2Д.1 непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
КУН-2Д.1 в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работоспособность КУН-2Д.1 периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.
УСЛОВИЯ ГАРАНТИИ
Гарантия на КУН-2Д.1 составляет 3 года с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства КУН-2Д.1 будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:
- несоблюдения правил транспортировки и условий хранения;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
