КСЛ-RS
Содержание
ВВЕДЕНИЕ
Версии КСЛ-RS
- с 2022 отгружается версия КСЛ-RS 7.102.206-04 изм.3
- изделие выпускается в новом корпусе
- c 10-2018 отгружается версия КСЛ-RS 7.102.206-04 изм.1
- Добавлен светодиод Связь с СУЛ
- с 07-2017 отгружается версия КСЛ-RS 7.102.206-04
Версии прошивок
Версия прошивки указывается маркером на плате концентратора.
При подключении КСЛ-RS к концентраторам КУН-IP, КЦС-IPM версия прошивки может быть просмотрена непосредственно в программном обеспечении.
Обновление прошивки концентратора осуществляется только в Текон-Автоматика.
Внимание
КСЛ-RS с версии прошивки 2.50 требует обновления ПО АСУД.SCADA до версии 2.7.6
(в противном случае в SCADA будет отображаться отсутствие связи с СУЛ)
Для плат 7.102.206-04 и позднее
2.59 от 06-2025
- поддержка СУЛ SWORD UCMP-BFT
2.58 от 11-2024
- поддержка лифтовой станциии CANNY
2.57 от 08-05-2024
- поддержка лифтовой станциии УЭЛ-П
2.56 от 14-02-2024
- Поддержка СУЛ Hyundai
2.55 от 01-09-2023
- Поддержка СУЛ VEDA
2.54 от 10-05-2023
- Поддержка СУЛ Doppler
- Инвертирование ошибок для СУЛ ШУЛК ПЛК32
2.53 от 02-03-2023
- Добавлен принудительный сброс CAN-контроллера КПЛ-9 раз в минуту, если нет данных от лифтовой станции
2.52 от 02-12-2022
- Для лифта СМАРТ замыкание на плате КПЛ исп.6 дискретных входов на общий провод приводит к следующему:
- замыкание входа 3 - инвертирует вход 1
- замыкание входа 4 - инвертирует вход 2
2.51 от 02-11-2022
- Для лифта LM (FST-2) добавлен режим перебора адреса лифта (работа с лифтами, работающими в групповом режиме)
2.50 от 01-06-2022
- поддержка работы с СУЛ ARCODE (лифт Kleemann)
- ускорено отображение информации для СУЛ УЛ, УЛ на скорости УКЛ, ШУЛК, BLT, SICHER, Genius 20
- прошивка умеет передавать номер версии прошивки при подключении к TL-концентраторам
2.49 от 14-02-2022
- поддержка работы с СУЛ RH6000 (лифт Sicher)
- поддержка работы с СУЛ GENIUS 20 (лифт Kleemann)
- поддержка работы с СУЛ AS-380D (лифт RUSTEP)
2.47 от 15-11-2021
- поддержка работы с СУЛ MPDK176 (лифт BLT)
2.46 от 05-07-2021
- улучшена помехозащищенность обмена данными со станцией УЛ, УЭЛ, УКЛ, УЛ на скорости УКЛ
- исправлена проблема мигания светодиода "Связь с СУЛ" со станцией УКЛ, когда станция находится в ошибке (ревизии)
2.37 от 23-10-2018
- небольшие изменения в работе устройства.
2.36 от 04-10-2018
- корректировка работы станции AS380/SIGMA (байт адреса диспетчеризации)
2.34 от 04-06-2018
- включение светодиода Связь с СУЛ на 100 мс при каждом "хорошем" ответе от СУЛ в следующих режимах: УЛ, УКЛ, УЛ на скорости УКЛ, AS380/SIGMA.
2.32 от 08-05-2018
- добавлена поддержка станции УЭЛ (модификация без Синхробайта)
- изменения в прошивке станций УЛ/УКЛ (поддержка протоколов с/без Синхробайта)
2.31 от 24-04-2018
- добавлена поддержка станции IRIS (LG) iastar8
2.25
- изменен опрос лифтов OTIS
Для плат 7.102.206-03 и ранее
1.26 от 04-06-2018
- соответствует по функционалу прошивке 2.32
1.25
- изменен опрос лифтов OTIS
НАЗНАЧЕНИЕ
Концентратор сопряжения с лифтом – RS предназначен для снятия расширенной информации со станций управления лифтом (СУЛ) и устройств безопасности (УБ) путем подключения к ним по цифровому интерфейсу.
2024
ТЕКС 7.102.206-04 изм.3
КСЛ-RS
КСЛ-RS
ТЕКС 7.102.206-04 изм.1
ТЕКС 7.102.206-04
ТЕКС 7.102.206-03 изм.1
Для подключения КСЛ-RS к СУЛ может применяться комплект подключения лифта КПЛ (заказывается дополнительно, подробнее см. далее).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КСЛ-RS должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:
- машинные помещения,
- электрощитовые, т.д.
Не допускается:
- механическое повреждение концентратора;
- прямое попадание жидкости и химических веществ на концентратор;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование;
- самостоятельный ремонт оборудования за исключением случаев оговоренных с производителем.
Ремонт КСЛ-RS необходимо осуществлять в Текон-Автоматика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| N | Наименование параметра | Значение параметра |
|---|---|---|
| 1 | Внешний интерфейс концентратора для подключения к TL-, IP-концентраторам | RS-485 |
| 2 | Протокол | Собственный |
| 3 | Питание | Uпост = (10.5 - 60)В - для концентраторов выпуска после 03-2017
Uпост = (24 - 60)В - для концентраторов выпуска до 03-2017 Потребляемая мощность не более Pмакс = 0,5 Вт |
| 4 | Число подключаемых лифтов | 1 СУЛ на 1 КСЛ-RS |
| 5 | Типы поддерживаемых СУЛ | см. таблицу ниже |
| 5.1 | Типы поддерживаемых УБ | см. таблицу ниже |
| 6 | Возможность одновременного подключения разных СУЛ | Нет |
| 7 | Возможность подключения к концентраторам |
|
| 8 | Рабочая температура | +1 ... +40 Град.С. |
| 9 | Габариты (ШхГхВ) не более, мм | 170 x 135 x 65 (110 x 150 x 70 до 2024г.) (117 x 117 х 58 до 2022г.) |
| 10 | Масса, не более, кг | 0,3 |
Параметры драйвера интерфейса RS-485:
- Unit load - 1/8
Поддерживаемые типы СУЛ (УБ):
| Станция управления / УБ | Перемычка
"Выбор типа"* |
Перемычка
"Р"* |
Перемычка
"ТЗ/232"* |
КПЛ | Интерфейс
подключения |
Скорость | Тег в SCADA** | КУН-2Д.1 | КУН-2ДМ | КУН-IPM | КЦС-IPM | Версия ПО КСЛ *** | Версия ПО СУЛ **** |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| УЛ | 1 | 0 | ТЗ | - | Токовая петля | 4800 | LC | + | + | + | + | 2.32 ( для версии без синх.,байт) | |
| УКЛ | 2 | 0 | ТЗ | - | Токовая петля | 6944 | LC | + | + | + | + | ||
| ШУЛК(М) (ПЛК 32) | 3 | 0 | ТЗ | - | RS-485 | 2400 | LC | + | + | + | + | ||
| УБЛ-КПД | 4 | 0 | ТЗ | - | Токовая петля | 12.34567 | LC | + | + | + | + | ||
| УЛ на скорости УКЛ,УЛ-П
УЭЛ, УЛ-Р |
5 | 0 | ТЗ | - | Токовая петля | 6944 | LC | + | + | + | + | ||
| СУЛ-25, 67 | 6 | 0 | ТЗ | исп.1 | RS-485 | 9600 | LC | - | - | - | - | ||
| СПУЛ | 7 | 0 | ТЗ | - | RS-485 | 19200 | LC, LCEx | + | + | + | + | ||
| - | 8 | 0 | ТЗ | ||||||||||
| OTIS, XIZI | 1 | 1 | ТЗ | исп.2 | RS-422 | 9600 | LC, LCEx | + | + | + | + | ||
| FST-2
(LiftMaterial) |
2 | 1 | 232 | исп.3 | RS-232 | 38400 | LC, LCEx | + | + | + | + | ||
| УЭЛ-Р | 3 | 1 | ТЗ | - | RS-485 | 9600 | LC | - | - | - | - | ||
| ШК6000 | 4 | 1 | ТЗ | исп.4 | RS-485 | 9600 | LC | 2.5.0 | 2.5.0 | 2.5.0 | 2.5.0 | 2.39 | М2.016 от 30.10.18 |
| УБДЛ88-1М | 5 | 1 | ТЗ | - | Токовая петля | 2400 | LC | + | + | + | + | ||
| МППЛ (Лира) | 6 | 1 | ТЗ | исп.1 | RS-485 | 9600 | LC | + | + | 2.3.8 | 2.3.8 | ||
| AS-380, IAStar-S8 | 7 | 1 | 232 | исп.3 | RS-232 | 9600 | LC | + | + | 2.36 | |||
| - | 8 | 1 | ТЗ | исп.1 | RS-485 | 9600 | LC | ||||||
| СМАРТ КОНТРОЛЛЕР | 1 | 2 | 232 | исп.6 | RS-232 | 38400 | LC | 2.5.3 | 2.5.3 | 2.5.3 | 2.5.3 | 2.41 | |
| BLT (MPDK176) | 3 | 2 | 232 | исп.7 | RS-232 | 38400 | LC | 2.7.4 | 2.7.4 | 2.7.4 | 2.7.4 | 2.47 | |
| SICHER (RH6000) СУЛ Nice-3000 СУЛ Nice-3000 New |
4 | 2 | 232 | исп.7 | RS-232 | 38400 | LC | 2.7.4 | 2.7.4 | 2.7.4 | 2.7.4 | 2.49 | |
| KLEEMANN (Genius20) | 5 | 2 | 232 | исп.8 | RS-232 | 19200 | 2.7.5 | 2.7.5 | 2.7.5 | 2.7.5 | 2.49 | ||
| KLEEMANN (ARCODE) | 6 | 2 | ТЗ | исп.9 | CAN | 100000 | LC | 2.7.6 | 2.7.6 | 2.7.6 | 2.7.6 | 2.50 | |
| Doppler | 7 | 2 | ТЗ | исп.9 | CAN | 50000 | LC | 2.54 | |||||
| МППЛ (VEDA) | 8 | 2 | ТЗ | исп.1 | RS-485 | 9600/38400 | LC | 2.7.14 | 2.7.14 | 2.7.14 | 2.7.14 | 2.55 | |
| СУЛ Hyundai | 1 | 3 | 232 | исп.3 | RS-232 | 115200 | LC | 2.7.15 | 2.7.15 | 2.7.15 | 2.7.15 | 2.56 | |
| СУЛ УЭЛ-П | 2 | 3 | ТЗ | - | Токовая петля | 9600 | LC | 2.57 | |||||
| CANNY | 3 | 3 | 232 | исп.11 | RS-232 | 38400 | LC | 2.7.17 | 2.7.17 | 2.7.17 | 2.7.17 | 2.58 | |
| СУЛ SWORD UCMP-BFT | 3 | 4 | 232 | исп.9 | CAN | 50000 | LC | 2.7.19 | 2.7.19 | 2.7.19 | 2.7.19 | 2.59 |
*
- Подробнее см. далее.
**
- LC - LiftChannel (LiftStateChannel) - основная информация, связываются с примитивом "Лифтовая станция"
- LCEx - LiftStateChannelEx - дополнительные данные, связываются с примитивом "Текстовое поле".
***
- Версия КСЛ-RS в которой была добавлена поддержка СУЛ.
****
- Минимально необходимая версия ПО СУЛ.
Внимание! Если поддержка определенной СУЛ (УБ) не обозначена для какого-то из концентраторов КУН/КЦС, обратитесь в службу технической поддержки для уточнения сроков добавления поддержки нужной станции.
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
КСЛ-RS подключается к СУЛ, УБ по цифровому интерфейсу, выполняет опрос состояния устройства, аккумулирует поступаемые данные о состоянии лифтов, преобразует их и передает по запросу от TL- или IP-концентратора, к которому он подключен по интерфейсу RS-485.
Элементы индикации и управления
Перемычки:
- Т – терминатор RS-485 со стороны концентратора, к которому подключен КСЛ-RS (по умолчанию – установлен). Подробнее см. согласование линии RS-485.
- Т1 – терминатор RS-485 со стороны станции управления если КСЛ-RS первый или последний в линии RS-485 (по умолчанию – установлен). Подробнее см. согласование линии RS-485.
- 232/ТЗ – выбор режима работы интерфейса RS-232 или Токовая петля (ТЗ). Установить в зависимости от типа станции (см. схемы подключения).
- 1-8 – выбор типа станции управления (с учетом перемычки Р)
- 1-3 - перемычка выбора адреса (адрес 0 - все перемычки - вправо)
- 0 (вправо)
- 1 (влево)
- Р – выбор режима работы.
- Для ТЕКС 7.102.206-04
- Позиции 0, 1, 2, 3
- Для ТЕКС 7.102.206-03 и ранее
- 0 (влево) тип лифтовой станции с 1 по 8
- 1 (вправо) тип лифтовой станции с 9 по 16.
- Для ТЕКС 7.102.206-04
Светодиоды:
- Питание/Передача - горит при подаче питания на КСЛ-RS. Мигает при запросе данных КСЛ-RS от Концентратора.
- Связь с СУЛ - горит, при корректном ответе от лифтовой станции
РАЗМЕЩЕНИЕ И МОНТАЖ
КСЛ-RS размещается обычно в шкафу СУЛ в месте удобном для подключения к коммуникационному интерфейсу станции.
Подключение КСЛ-RS к TL- или IP-концентратору осуществляется по интерфейсу RS-485.
Максимальная длина линии связи в соответствии со спецификацией RS-485 при использовании специального кабеля для RS-485 - до 1000 м.
При подключении следует учитывать необходимость согласования линии RS-485.
На КСЛ-RS следует установить с помощью перемычек выбора адреса уникальный номер в сети RS-485.
При подключении RS-устройств разных типов на одном интерфейсе RS-485 в общем случае не следует пересекать их номера.
Однако допускается следующее отступление:
- Номера RS-концентраторов могут пересекаться с номерами контроллеров сторонних производителей
- Номера RS-концентраторов с 3-перемычками выбора адреса могут пересекаться между разными типами концентраторов
Внимание! При подключении к КУН-2Д.1, КУН-2ДМ допускается использовать только адреса с 0 по 5.
Помимо подключения КСЛ-RS к станции по цифровому интерфейсу рекомендуется также снятие с СУЛ дискретного сигнала общей аварии лифта на концентратор, к которому подключен КСЛ-RS. Это необходимо для обеспечения безопасности на случай выхода из строя КСЛ-RS, повреждения интерфейса между станцией и КСЛ-RS и т.п. (подробнее см. общую схему подключения к КУН далее).
СХЕМЫ ПОДКЛЮЧЕНИЯ
Общие:
Схемы подключения КСЛ-RS к СУЛ и УБ:
- Подключение к AS-380
- Подключение к OTIS
- Подключение КСЛ-RS к FST-2 (FST-2XT)
- Подключение к МППЛ (ЛиРа)
- Подключение к МППЛ (VEDA)
- Подключение к УБЛ КПД 2
- Подключение к УКЛ, УЛ, УЛ-Р, УЭЛ, УЭЛ-П
- Подключение к ШУЛК (ПЛК-32)
- Подключение к LM (FST-2)
- Подключение к ШК-6000
- Подключение к СМАРТ
- Подключение к BLT
- Подключение КСЛ-RS к Nice3000(Nice3000New)
- Подключение к KLEEMANN GENIUS 20
- Подключение к KLEEMANN ARCODE
- Подключение к Doppler
- Подключение к VEDA
- Подключение к Hyundai
- Подключение к SWORD UCMP-BFT
Рекламная листовка:
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Настройка программного обеспечения описывается в руководствах на программы
В целом следует следует последовательно выполнить
- регистрацию КСЛ-RS в ОРС-сервере
- визуализацию данных СУЛ в рабочей программе АСУД.SCADA
ОРС-сервер
В ОРС-сервере следует:
- добавить в адресное пространство КСЛ-RS к TL- или IP-концентратору, к которому подключен КСЛ-RS.
- указать адрес КСЛ-RS, выставленный на нем перемычками
- добавить необходимое число Лифтов (минимум 1), подробнее см. информацию по конкретной СУЛ.
- указать адреса Лифтов, подробнее см. информацию по конкретной СУЛ.
Табличные данные
В случае подключения КСЛ-RS к TL- концентраторам (КУН-2ДМ или КУН-2Д.1), для проверки корректности обмена данных с СУЛ, удобно после регистрации КСЛ-RS воспользоваться меню Вид / Данные концентратора и выбрать в адресном пространстве тот TL-концентратор, к которому подключен КСЛ-RS.
При этом в открывшемся окне будет отображаться набор данных, поступаемых от КСЛ-RS (СУЛ).
Табличные данные позволяют понять:
- наличие обмена данными КУН с КСЛ-RS
- правильность установки перемычки типа СУЛ на КСЛ-RS
- наличие обмена данными КСЛ-RS с СУЛ
Интерпретация данных уточняется в описании на конкретную СУЛ.
АСУД.SCADA
В АСУД.SCADA:
- отображаем на карте примитив Лифтовая станция;

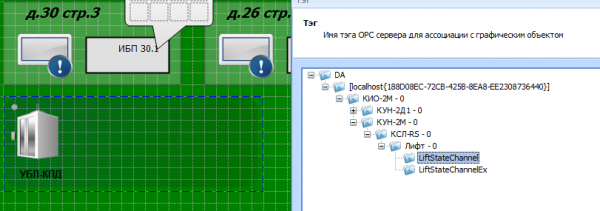

- привязываем примитив к тегу LiftChannel (LiftStateChannel).
После привязки под изображением лифта должно отобразиться название СУЛ, иначе проверяем правильность установки перемычек выбора типа подключаемой СУЛ на КСЛ-RS.
Подробнее о настройке примитива Лифтовая станция смотри в описании Tekon Scada
Рядом с примитивом Лифтовой станции можно отобразить примитив Статус KСЛ-RS, к которому подключена СУЛ (и Статус Лифта). В случае некорректного отображения данных СУЛ, можно будет определить, не связанно ли это с отсутствием связи программы с КСЛ-RS.
Для некоторых типов СУЛ (см. таблицу в разделе Технические характеристики выше) следует дополнительно
- разместить на карте примитив Текстовое поле;
- привязываем примитив к тегу LiftChannelEx (LiftStateChannelEx);
- в окне Свойств примитива Текстовое поле в параметре LUA-Функция указать DecodeLiftState.

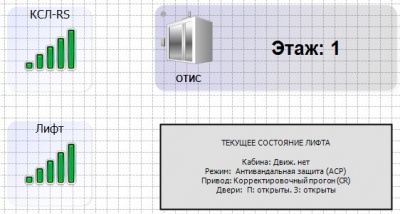

Если все выполнено правильно, то в текстовом поле (при отключенной СУЛ ) отобразится "Нет данных"

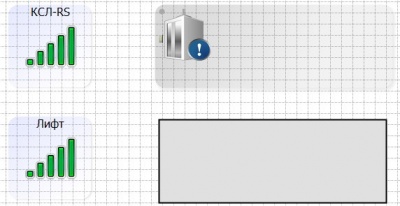

После подключения СУЛ появится информация в примитивах Лифтовая станция и Текстовое поле.
Настройка программного обеспечения по необходимости уточняется в описании на конкретную СУЛ.
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании КСЛ-RS должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха КСЛ-RS непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
КСЛ-RS в упаковке предприятия-изготовителя должен храниться в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К работам по установке КСЛ-RS допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3, до 1000 В.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работоспособность КСЛ-RS периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.
УСЛОВИЯ ГАРАНТИИ
Гарантия на КСЛ-RS составляет 3 года с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства КСЛ-RS будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
ООО НПО «Текон-Автоматика» не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования возникших в результате:
- несоблюдения правил транспортировки и условий;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
