ВЕРСИЯ ПРОГРАММЫ

2.3.6 от 26-10-2016

2.3.1 от 01-10-2016

ВВЕДЕНИЕ

Настоящее руководство предназначено для специалистов, осуществляющих настройку и техническое сопровождение автоматизированной системы управления и диспетчеризации АСУД-248 (далее АСУД) производства НПО «Текон-Автоматика».

Описывается процесс настройки клиентского приложения SCADA, входящего в поставку программного обеспечения (ПО) АСУД. SCADA является рабочей программой диспетчера и устанавливается на:

  • Пульте АСУД-248 ПК.
  • Отдельном ПК диспетчера.

Процесс установки ПО АСУД рассматривается в руководстве «Установка ПО АСУД.SCADA» и здесь не рассматривается.

Если система настраивается на Пульте-ПК или на ПК, с предустановленным ПО в НПО Текон-Автоматика, то по умолчанию в ОС Windows зарегистрированы пользователи, указанные в таблице

Таблица – Пользователи Windows XP Embd, 8 Embd.

Пользователь Группа Пароль по умолчанию
AdminScada Администраторы 0000
Dispatcher Продвинутый пользователь 0000

Таблица – Пользователи Windows 8.1.

Пользователь Группа Пароль по умолчанию
AdminScada Администраторы 0000
Dispatcher Пользователи DCOM 0000

ЗАПУСК ПРОГРАММЫ

Внимание! Для полноценной работы программы требуется наличие USB-ключа защиты. В случае запуска программы без ключа защиты доступен только режим настройки карты (демонстрационный режим).

Программы АСУД.SCADA будет работать в ограниченном режиме, если запущен конфигуратор OPC-сервера. В большинстве случаев перед запуском SCADA следует закрыть программу настройки ОРС-сервера.

Для запуска программы следует выбрать ярлык «Текон ASUD Scada» на рабочем столе ПК. Откроется главное окно программы, представленное на рисунке. В центре экрана отображён ситуационный план (карта) обслуживаемого объекта. Вверху отображается версия программного обеспечения, находится строка главного меню, а под ней панель инструментов, содержащая набор наиболее часто используемых команд.

Программа может находиться в одном из двух режимов:

  • Режиме настройки (режим администрирования) - это режим создания и редактирования ситуационного плана.
  • Рабочем режиме.

Если запуск программы осуществляется под пользователем Windows с правами администратора, программа запустится по умолчанию в режиме «Настройки карты». В противном случае, программа запускается в «Рабочем режиме». Режим настройки отличается от рабочего режима наличием сетки.

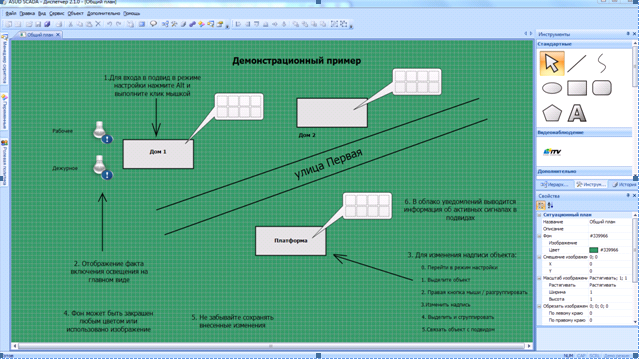

Scada map.PNG

ДЕМОНСТРАЦИОННЫЙ РЕЖИМ

В случае запуска программы без подключенного USB-ключа защиты:

  • Для версия АСУД.SCADA 2.3.1 update 5, 2.3.5 и выше - программа работает около 30 минут в полнофункциональном режиме после чего активируется демонстрационный режим.
  • Для предыдущих версий АСУД.SCADA - сразу активируется демонстрационный режим.

В демонстрационном режиме доступны все функции настройки программы и редактирования карты. Однако обновление данных с подключенных устройств заблокировано.

При активации демонстрационного режима:

  1. Выводится окно с информацией о том, что система работает в демонстрационном режиме.
  2. Отображается надпись «Демо режим» в правом нижнем углу программы.
  3. Все настроенные примитивы отображаются с синими восклицательными знаками.
  4. Обновление состояния примитивов не происходит (при привязке тэга вы не увидите реального значения сигнала).

Вы можете выполнить настройку объекта на любом компьютере, а затем перенести созданную конфигурацию на рабочую машину. Для переноса конфигурации следует скопировать папку «...\Scada\settings»

Если вы хотите ознакомиться с функциональными возможностями программного обеспечения системы АСУД-248 см. Демонстрационный режим SCADA.

НАСТРОЙКА ПРОГРАММЫ

Для перехода из рабочего режима в режим настройки программы следует выбрать меню "Файл / Перейти в режим администрирования" и ввести логин и пароль пользователя Windows c административным правами, например, AdminScada и 0000.

Общие настройки

Выбрать раздел главного меню "Сервис\Настройки".

Ниже приведена информация об общих настройках SCADA, описание настроек отдельных модулей (плагинов) приводится в дополнительной документации.

  • OPC клиент
    • Настройки подключения - служебная функция. Рекомендуется поставить значение 5.

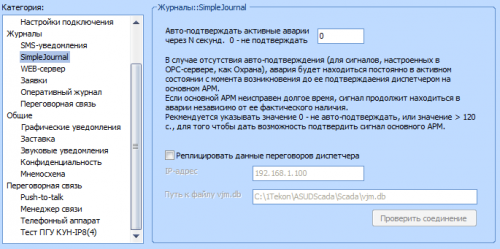

  • Журналы
    • Заявки - определят режим работы журнала заявок. Подробнее см. документ «Журнал событий и заявок».
      • Тип номера – «по умолчанию» или «шаблон». Если выбран тип «шаблон», то доступны два поля «Префикс номера» и «Сброс номера»
        • Префикс номера - текстовое значение, которое будет приписано перед номером заявки.
        • Сброс номера - правило сброса номера заявки в единицу.
      • Блокировать добавление новых адресов» при установке флажка диспетчер не сможет самостоятельно добавлять адреса в окне ввода заявки, а лишь выбирать те, которые уже присутствуют в журнале.
      • Блокировать добавление новых типов неисправностей - при установке флажка диспетчер не сможет самостоятельно добавлять новые типы неисправностей в окне ввода заявки, а лишь выбирать те, которые уже присутствуют в журнале.
  • Общие
    • Графические уведомления - не используется.
    • Заставка - использовать или нет заставку в системе (бегущие часы). Указывается интервал времени, после которого отображается заставка в случае, если в системе нет активных, необработанных сигналов (подробнее о сигналах см. далее).
    • Мнемосхемы - указаны общие параметры визуализации. Изменять данные значения в общем случае не следует.
    • Отображать размер монитора диспетчера - при установке флажка на карте пунктиром будет указано выбранное разрешение монитора. Это удобно при настройке карты на ПК, разрешение монитора которого отличается от разрешения монитора ПК диспетчера.
    • Звуковые уведомления - Внимание! Важно! Уведомление – это сигнал, который оповещает пользователя о поступлении сигнала аварии. Здесь речь идет о звуковом уведомлении.
      • Устройство – следует указать звуковую карту, к которой подключены колонки.
      • Интервал повтора – как часто повторять уведомление.
      • Звуковой файл – файл оповещения о сигнале аварии.
      • Уведомлять о прекращении аварии - воспроизводить ли звуковой сигнал при переходе сигнала состояние норма (по умолчанию - Нет).
  • Переговорная связь
    • Менеджер связи - возможность указать максимальную длительность разговора. В случае если длительность разговора превышает указанную, диспетчер будет оповещен об этом всплывающим окном. Для продолжения разговора необходимо будет нажать кнопку "Продолжить", в противном случае разговор будет завершен. Данная функция препятствует случайному или преднамеренному оставлению диспетчером трубки в состоянии "снята" на длительное время.
    • Телефонный аппарат - Внимание! Важно! Выбрать используемый для ПГС телефонный аппарат или гарнитуру.

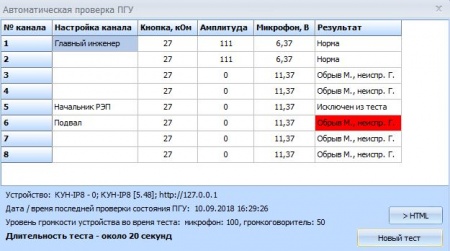

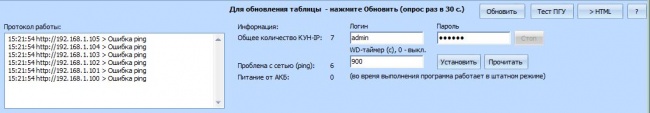

    • Тест ПГУ КУН-IP8(4) - настройки автоматического тестирования ПГУ, подключенных к КУН-IP8(4). Подробнее см. раздел Автоматический тест ПГУ далее.
      • Выполнять тест .. - по умолчанию функция отключена (перед включением теста, следует в настройках концентраторов ОРС-сервера идентифицировать каналы, к которым подключены УПСЛ и другие подобные устройства)
      • Не тестировать состояние кнопок - установить флажок, если в ПГУ установлены старые контактные модули без сопротивления.
      • Начинать тест в (ч) - указать время начала тестирования. Разумно проводить тест в ночное/утреннее время, чтобы не мешать работе диспетчера. По умолчанию 5 часов.
      • Отобразить результаты теста в оперативном журнале (ч) - указать время отображения результатов теста в оперативном журнале. По умолчанию 8 часов.
      • Исключить из теста IP-адреса - указать один или несколько через пробел IP-адресов КУН-IP, которые не будут участвовать в тесте.
      • Параметры настройки громкости - служебные параметры настройки громкости устройства во время теста. Не следует менять без необходимости. Увеличение громкости динамика приведет к усилению воспроизводимого тестового сигнала. Значения по умолчанию - 100 / 50.

Настройка телефонной трубки, гарнитуры

Информацию о первоначальной настройке USB-телефонной трубки или гарнитуры см. в статье Телефонная трубка

Настройка чувствительности микрофона

Для корректировки громкости микрофона специализированного телефонного аппарата выберите раздел меню «Сервис / Настройка телефонного аппарата» и следуйте приведенным инструкциям.

Если выставить слишком высокую чувствительность микрофона, то возможен эффект прерывания голоса абонента диспетчером во время ПГС.

Настройка DCOM

Внимание!
Обязательно к выполнению при первоначальной настройке на сторонних ПК.

Откройте диалог настройки безопасности DCOM раздел главного меню «Сервис / Настройка безопасности DCOM», нажмите «Далее». В диалоге выберите вариант настройки безопасности «Отключена» и нажмите кнопку «Готово».

Настройка пользователей

Если вы устанавливаете АСУД.SCADA на ПК приобретенном самостоятельно, рекомендуется создать двух пользователей в ОС Windows:

  • AdminSCADA с правами администратора (пароль обязателен).
  • Dispatcher с правами опытный пользователь (пароль обязателен). Для Windows 8.1 пользователя следует связать с группой «Пользователи DCOM».

Компьютер по умолчанию должен загружаться под пользователем Dispatcher.

Регистрация OPC-сервера

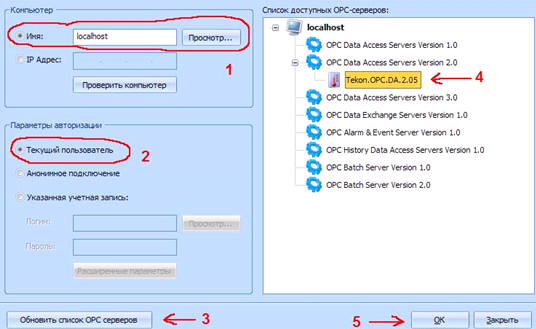

Для того чтобы получать данные от диспетчерского оборудования, необходимо выполнить регистрацию OPC-сервера. Выберите раздел главного меню «Сервис / Регистрация OPC серверов». В открывшемся окне диалога, представленном на рисунке, заполните поле "Имя". Если сервер находится на этом же ПК, то в этом поле оставьте слово «localhost», иначе IP-адрес удаленного компьютера.

Scada opc1.PNG

В разделе «параметры авторизации» выберите пункт «Текущий пользователь» в том случае если пользователь операционной системы, под которым будет запускаться программа, присутствует на OPC-сервере (по умолчанию это так). Иначе следует выбирать пункт «Указанная учетная запись» и в поля «Логин» и «Пароль» впишите имя и пароль пользователя настроенного на сервере.

Далее нажмите кнопку «Обновить список OPC серверов», после чего в правом окне появится список серверов. В этом списке найдите и выделите мышкой элемент «Tekon.OPC.DA». Только после того, как выбран из списка нужный сервер следует нажать кнопку «ОК». Данная настройка производится один раз и при следующих загрузках АСУД.Scada выполнять данный пункт не следует.

Внимание! В текущей версии АСУД.Scada в данном окне выполняется регистрация только OPC-сервера Tekon. В случае необходимости подключения OPC-сервера стороннего производителя, его необходимо зарегистрировать в Конфигураторе OPC-сервера. Подробная информация по настройке сторонних OPC-серверов приведена в документе подключение стороннего OPC-сервера.

СОЗДАНИЕ КАРТЫ

В случае если у вас есть настроенная карта, выполненная в предыдущей версии программного обеспечения (WinAlarm) вы можете воспользоваться функцией переноса настроек (см. руководство «Перенос настроек программного обеспечения WinAlarm в АСУД.SCADA»).

Иначе следует создать ситуационный план самостоятельно. При первом запуске системы будет загружена демонстрационная карта, на которой отражены основные элементы и дана краткая информация о работе. Ознакомьтесь с представленной информацией.

Примеры отображения информации в АСУД.SCADA см. например здесь.

Горячие клавиши

В режиме настройки карты доступны следующие сочетания

Сочетания клавиш Значение
Alt + О Открыть рабочую папку программы
Alt + левый клик мыши Переход на подвид объекта
Shift + перемещение мыши Перемещение выделенного объекта без привязки к сетке
Shift + левый клик мыши Открыть свойство тэг выделенного объекта
Ctrl + перемещение мыши Копирование выделенного объекта
Alt + Enter Окно свойств объектов (меню "Вид"->"Свойства")
Ctrl + Shift + Enter Окно настроек приложения (меню "Сервис"->"Настройки...")

Элементы карты

Ситуационный план (карта) может содержать ряд объектов. Объекты могут быть:

  • декоративные
  • функциональные.

К декоративным объектам относятся: линии, дороги и т.п.

К функциональным объектам относятся виды (подвиды), примитивы. Состояние функционального объекта может изменяться при работе программы, о чем пользователь будет оповещен визуально-звуковой индикацией.

После запуска программы открывается вид карты, который называется главным или основным. На главном виде могут быть размещены как датчики, индикаторы так и функциональные элементы, нажатие на которые будет приводить к открытию подвида главного вида (или, условно, подвида 1-го уровня). Т.е. можно схематично отобразить дом в виде прямоугольника на главном виде, нажатие на который, будет открывать подвид, на котором будет изображено, например, оборудование диспетчеризации данного дома. Или будут расположены функциональные элементы, обозначающие машинное помещение, электрощитовую, индивидуальный тепловой пункт, нажатие на которые будет в свою очередь открывать подвид 2-го уровня. И так далее. Допускается любой уровень вложенности.

На каждом виде (в том числе и на главном) могут располагаться примитивы датчики, переговорные устройства и т.п.

С точки зрения иерархической связи мы можем говорить о виде и подвиде, если мы говорим об одном конкретном виде – будем называть его просто видом.

Ситуационный план

В качестве фона (подложки) карты можно использовать реальную карту района (полученную с помощью стороннего ПО, например, «Яндекс.карты»). Полученный файл изображения сохранить на диске и указать его в разделе свойств карты «Фон\Изображение».

Scada prop1.PNG

Если окно свойств не отображается, следует выбрать пункт главного меню «Вид\Свойства».

Для удаления фонового изображения просто удалите запись о файле изображения в «Фон\Изображение».

Можно изменить цвет фона путем выбора цвета в «Фон\Цвет».

Далее следует создать требуемую иерархию видов. Выбрать справа закладку «Иерархия видов» или раздел главного меню «Вид\Иерархия видов».

Для переименования вида следует выделить его, нажать правую кнопку мыши и выбрать «Переименовать», ввести осмысленное название.

Для создания подвида следует выбрать главного вида следует выделить его в Иерархии видов, нажать правой кнопкой мыши и выбрать «Создать подвид», назвать созданный подвид.

Для удаления вида, следует выбрать его и нажать «Удалить».

С созданными подвидами в Иерархии видов могут быть связаны объекты Прямоугольник (так схематично отображаются дома), Многоугольник и другие объекты, у которых есть свойство Вид. В результате этого в рабочем режиме нажатие мышкой на прямоугольник на главном виде ситуационного плана будет приводить к открытию соответствующего (связанного) подвида.

Для связи следует выбрать прямоугольник и в окне «Свойства\Выделенные объекты\Вид», указать требуемый подвид.

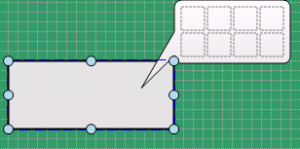

Связь объекта с подвидом характеризуется появлением облака «Уведомления» это объект, в котором будут отображаться сработавшие датчики связанных подвидом нижнего уровня . Число элементов для отображения может быть изменено в окне свойств объекта «Уведомление» (число строк, число столбцов). Облако может быть передвинуто в любую сторону. Для того чтобы скрыть/отобразить уведомления (например, для удобства рисования карты) выберите раздел главного меню «Вид\Скрыть уведомления».

Scada prop2.PNG

При необходимости разместить надпись на объекте Прямоугольник рекомендуется выполнить следующее:

  • Создать надпись
  • Выделить надпись и прямоугольник
  • Выполнить клик правой кнопкой мыши и выбрать группировать.

После выполнения группировки следует повторно выполнить привязку подвида. Если просто разместить надпись на прямоугольнике, то нажатие на прямоугольник в рабочем режиме для перехода в подвид будет затруднено.

При выборе любого объекта карты в окне в окне «Свойства / Выделенные объекты» отображается список параметров, которые можно изменить, например: цвет, размер шрифта надписи и т.д.

Для поворота объекта, выделите объект и нажмите правую кнопку мыши, выберете «Трансформация». (или выполнить двойной клик на объекте). Для поворота объекта без привязки к сетке следует удерживать при повороте кнопку «Shift».

Чтобы выделить все объекты карты нажмите правой кнопкой мыши на пустом месте карты и выберите «Выделить все».

Для копирования выделенного объекта потяните его мышкой с нажатой клавишей «Ctrl».

Для того чтобы закончить рисование линии необходимо на последней точке линии нажать второй раз мышкой, либо нажать клавишу «Esc».

Если необходимо уменьшить или увеличить масштаб схемы, следует выделить все объекты, затем выбрать «группировать», после этого изменить масштаб группы, после этого выбрать «разгруппировать».

Для кратковременного изменения масштаба рисунка, например, для прорисовки мелких элементов, следует воспользоваться клавишей «Ctrl+колесико мыши».

Переход между видами. Гиперссылка

Как уже было сказано ранее, реализованная модель на основе видов позволяет осуществить переход с родительского вида «вниз» на один дочерний.

В новых версиях программы любой объект можно привязать к любому подвиду, а не только к дочернему. Для этого надо выделить объект и в свойствах выбрать «Любой подвид» значение «Да».

Для выбора любого подвида, надо кликнуть по кнопке выбора подвида в свойстве «Вид»

После этого откроется окно с деревом подвидов, где надо выбрать именно тот подвид, к которому следует привязать объект.

Также теперь можно задавать действие, которое будет совершаться при переходе к подвиду в рабочем режиме:

  • «Ничего» - не выполнять никаких действий
  • «Закрывать свой вид» - после перехода закрыть исходный вид.

Данное решение позволяет, например, создать удобное средство возврата на главный вид. Для этого следует отобразить на любом подвиде прямоугольник, связать его с главным видом и выбрать действие: «Закрывать свой вид». Теперь при нажатии на этот прямоугольник будет выполнен переход на главный вид с закрытием подвида.

Отображение датчиков (сигналов)

Перейдем в подвид «Дом 1» для этого на вкладке «Иерархия видов», нажать два раза на соответствующем названии или на главном виде выполнить клик мышкой с зажатой клавишей Alt. На карте появится закладка подвида «Подвид_Дом».

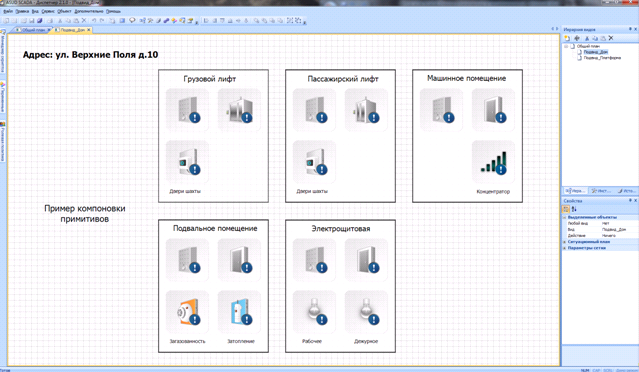

Scada map2.PNG

Вы можете, по желанию, придерживаться подобной схемы размещения примитивов при создании собственной карты.

Рекомендуется в левом верхнем углу отображать адрес подвида или любую другую справочную информацию.

Переговорное устройств

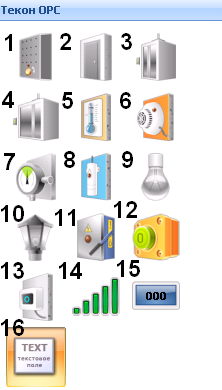

Выберем справа в Интрументах примитив «Переговорное устройство».

Примитив по умолчанию отображается с синим восклицательным знаком сигнализирующим о неисправности оборудования (подробнее см. раздел Состояние примитива далее).

Необходимо связать примитив с реальным каналом переговорной связи концентратора.

Следует выбрать справа раздел «Свойства / Выделенные объекты / Тэг». Нажать кнопку «…». В открывшемся окне следует выбрать канал переговорной связи концентратора, к которому подключено переговорное устройство (например, VoiceChannel1 – это первый канал переговорной связи концентратора КУН 104).

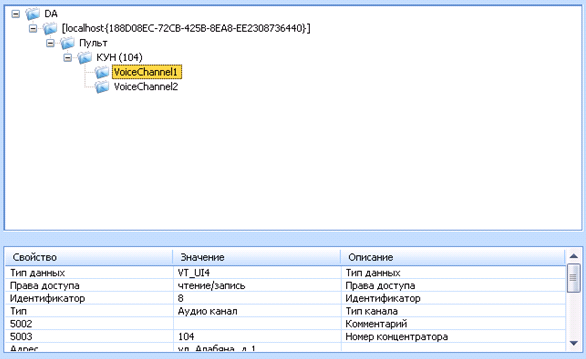

Scada pgu1.PNG

Нажать кнопку «Ок», при этом в поле «Свойства / Выделенные объекты / Тэг» появится идентификатор выбранного тэга.

Внимание!
В окне отображаются только те переговорные каналы, которые уже были настроены в OPC-сервере
(т.е. настройка переговорных каналов концентратора отличается от настройки Резерв).
Если в OPC-сервере еще не было настроено ни одного переговорного канала, то  не будет отображено даже названия OPC-сервера,
что может быть неверно растолковано как отсутствие связи с OPC-сервером.

Если концентратор исправен, то после выбора тэга синий восклицательный знак должен пропасть.

Если OPC-сервер был заведомо настроен, однако окно открывается только с одной записью «DA», см. раздел «Типичные неисправности» далее.

Для переговорного устройства также доступны следующие дополнительные настройки

  • Звуковой файл - файл будет проигран при поступлении сигнала вызова.
  • Тэг - идентификатор датчика.
  • Приоритет - определяет порядок обработки сигналов в случае их одновременного возникновения, а также отображение данного сигнала в облаке уведомления: сигналы с высоким приоритетом отображаются левее.
  • Уведомление - тип уведомления о вызове в облаке уведомлений:
    • Нет – не выводить уведомление.
    • Пассивное – выводить уведомление, но не выключать заставку (Заставка появляется на экране, если в системе в течение определенного времени нет ни одного активного аварийного сигнала).
    • Активное (по умолчанию)– выводить уведомление и выключать заставку.
  • Журнал – фиксировать ли событие в электронном журнале.
  • Скрыть фон - не отображать фон примитива.
  • Ярлык - надпись на примитиве (обычно название отображаемого сигнала).

Обычно рядом с примитивом размещается надпись определяющая тип сигнала, например, ПГУ Лифт 1 и т.п.

С помощью свойства Ярлык вы можете быстро отобразить название сигнала указанное ранее в настройках канала при конфигурировании ОРС-сервера без необходимости использования объекта Надпись. Для этого после привязки тэга, выполните клик на карту мимо объекта, затем снова выполните клик на примитиве. В свойстве «Ярлык / Из свойства» выберите значение «Название» свойство «Ярлык / Выравнивание по вертикали» выберите значение «По нижнему краю».

Дискретный датчик

Аналогично визуализируется дискретный датчик, например, датчик открытия двери. Выбрать «Свойства / Выделенные объекты / Тэг». Нажать кнопку «…». В открывшемся окне следует выбрать дискретный вход концентратора, к которому физически подключен датчик открытия двери (например, DiscretChannel3 – третий вход на плате КУН 104). Нажать кнопку «Ок», при этом в поле «Свойства / Выделенные объекты / Тэг» появится идентификатор выбранного тэга.

Внимание!
Если в OPC-сервере не было настроено ни одного дискретного датчика, то не будет отображено даже названия OPC-сервера,
что может быть неверно растолковано как отсутствие связи с OPC-сервером.
Если OPC-сервер был заведомо настроен, однако окно открывается только с одной записью «DA», см. раздел «Типичные неисправности» далее.

Для дискретного датчика доступны настройки:

  • Звуковой файл - файл будет проигран при поступлении сигнала вызова.
  • Тэг - идентификатор датчика.
  • Цвет события - цвет отображения датчика.
  • Приоритет - аналогично переговорному устройства.
  • Уведомление - аналогично переговорному устройству.
  • Журнал - аналогично переговорному устройству.
  • Реальное состояние - отображать ли на примитиве реальное состояние дискретного входа (в виде точки в левом верхнем углу без учета задержек, инверсий).
  • Ярлык - надпись на примитиве (обычно название отображаемого сигнала).
  • Автоматическое управление - резерв, не настраивать.

Быстрое добавление примитивов на карту

В общем случае примитивы последовательно размещаются на карте и настраиваются.

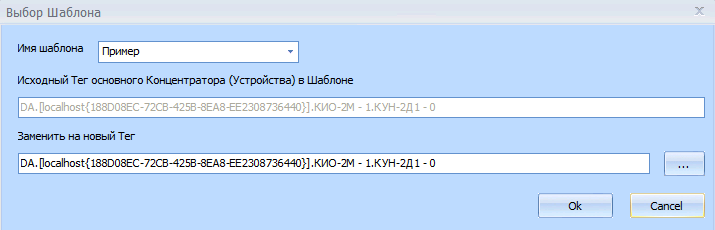

Существует возможность быстрого размещения всех примитивов, связанных с сигналами выбранного концентратора (или устройства), зарегистрированного в ОРС-сервере. Для этого следует в инструментах выбрать раздел «Шаблоны» и выбрать шаблон «Концентратор».

Далее выполнить клик мыши в свободном месте карты и указать дополнительные опции:

  • Скрыть фон примитива - примитивы будут отображены без фона.
  • Отображать название сигнала - под примитивом будет надпись (с помощью объекта Надпись) с названием сигнала из настроек ОРС-сервера.
    Удобно если предполагается увеличить шрифт надписи.
    • Отобразить название на примитиве - название будет отображено непосредственно на примитиве и будет автоматически изменяться при изменении настройки в ОРС-сервере.
      Удобно если не предполагается изменять размер шрифта надписи.
  • Отобразить
    • Основные сигналы - будут отображены сигналы исключая тэги System, Ground
    • Служебные сигналы - будут отображены сигналы тэгов System, Ground
    • Все сигналы - будут отображены все сигналы устройства

Далее в открывшемся окне выбрать любой тэг концентратора (или устройства).

На карте будут автоматически размещены настроенные (со связанным свойством тэг) примитивы для всех сигналов выбранного концентратора (или устройства).

См. также видео-ролик

Настройка приоритета

Хотелось бы еще несколько слов сказать о смысле настройки Приоритет у примитивов.

Настройка определяет последовательность полуавтоматической обработки сигналов оператором в программе . В случае одновременного возникновения нескольких сигналов, диспетчеру по поднятию трубки, программа будет отображать сигналы в порядке убывания приоритета сигналов. Кроме того сигналы с более высоким приоритетом отображаются в облаке уведомления левее.

Приоритет может быть следующим:

  • Самый низкий
  • Низкий
  • Обычный
  • Высокий
  • Самый высокий
  • Критический

По умолчанию примитивы имеют следующий приоритет:

  • ПГУ - Высокий
  • Прочие - Обычный

В силу этого диспетчер сначала обрабатывает вызовы и только потом сигналы другого типа.

Обычно настройку Приоритета всегда оставляют в значении "по умолчанию". Но, что если необходимо, чтобы вызовы с кабин лифта обрабатывались диспетчером раньше чем, например, вызовы из подъездов?

Необходимо просто установить у примитивов, связанных с ПГУ кабин лифта приоритет выше, чем "Высокий", например: "Самый высокий".

Статистика карты

Статистика карты может быть получена двумя способами:

Указанные способы отличаются по виду предоставляемой информации.

Для получения статистики карты непосредственно в SCADA следует в режиме настройки выбрать пункт меню Дополнительно / Статистика карты.

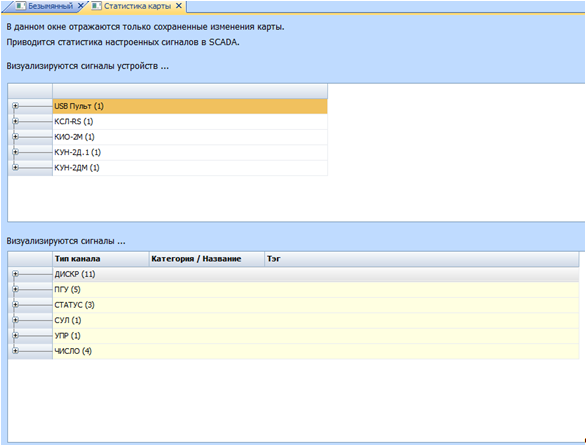

Scada mapp1.PNG

В открывшемся окне в верхней таблице отображаются устройства и концентраторы, сигналы которых визуализируются на карте. В скобках указано число устройств данного типа. В нижней таблице отображаются, сигналы отображенные на карте, сгруппированные по типу и категории. В скобках указано число сигналов данного типа, например: «ДИСКР (11)» (дискретные), число сигналов данной категории, например: «------ (1)» для категории «Лифты и шахты».

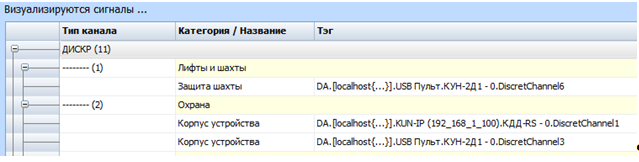

Scada mapp2.PNG

После внесения изменений в конфигурацию карты, необходимо сохранить их (кнопка Сохранить) и переоткрыть окно Статистики.

Обратите также внимание на возможность просмотра сигналов ОРС-сервера в табличной форме.

Анализ карты с помощью MAPPP.EXE

После редактирования карты рекомендуется воспользоваться утилитой MAPPP.EXE для проверки корректности созданной карты.

Сохранение настроек карты

Для сохранения настройки следует выбрать раздел главного меню «Сохранить все».

Все настройки программы хранятся в папке «..\SCADA\settings».

После завершения настройки объекта следует выполнить резервное настроек, как описано далее.

РЕЗЕРВИРОВАНИЕ И ВОССТАНОВЛЕНИЕ НАСТРОЕК И БД

Доступно с версии 2.3.6

РЕЗЕРВИРОВАНИЕ

Функция резервирования позволяет создать полную копию настроек и баз данных (БД) SCADA и OPC-сервера.

Резервирование настроек следует выполнить после первоначальной настройки системы. Впоследствии резервирование настроек следует выполнять после внесения изменений в конфигурацию SCADA и/или ОРС-сервера.

Какие данные резервируются:

  • SCADA
    • настройки карты (папка \Scada\settings)
    • пользовательские скрипты (папка \Scada\scripts\custom)
    • БД журнала событий и заявок ( \Scada\journal.db) - опционально
    • БД журнала переговорной связи ( \Scada\vjm.db) - опционально
  • OPC-сервер
    • настройки устройств (папка \OPC Server\settings)
    • БД учета ресурсов - опционально

Резервное копирование БД происходит в специальном режиме не требующем отключения от БД активных клиентских подключений.

В случае если вам необходимо скопировать БД для последующей ее отправки, например: в службу технической поддержки, выполните копирование с помощью функции резервирования.

Напомним, что копирование файлов БД (.gdb, .db) - с помощью проводника Windows
в общем случае не допускается, и может привести к поломке файла БД.

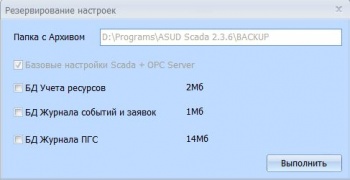

Для запуска процедуры создания резервной копии следует перейти в режим Настройки и выбрать меню Дополнительно / Резервирование настроек.


, где:

  • Папка с Архивом - папка, где будет создана резервная копия
  • Базовые настройки - копируются всегда
  • БД и размер файла БД - установите флажок, если необходимо создать копию БД

После нажатия кнопки Выполнить, в Папке с Архивом будет создан каталок с копией выбранных файлов:

  • 171107-1654 - папка с архивной копией (имя в виде: YYMMDD-HHMM)
    • scada_server.zip - настройки SCADA и ОРС-сервер
    • original.gdb - БД учета ресурсов
    • journal.db - БД журнала событий и заявок
    • vjm.db - БД журнала переговорной связи

Скопированные файлы БД - полностью рабочие, выполнять впоследствии специальную процедуру восстановления БД - не требуется.

Внимание! Создавайте резервные копии БД - только если это действительно вам необходимо.

Вы можете впоследствии дополнительно сжать скопированные файлы БД с помощью архиватора, например: ZIP.

ВОССТАНОВЛЕНИЕ

Для восстановления настроек SCADA из резервной копии следует:

  • Закрыть SCADA
  • Разархивировать из scada_server.zip в \SCADA папки Scada\settings, Scada\scripts\custom
  • По необходимости - скопировать также из резервной копии файлы БД: journal.db, vjm.db

Для восстановления настроек OPC-сервера из резервной копии следует:

  • Разархивировать из scada_server.zip в \OPC Server папку OPC Server\settings
  • Запустить конфигуратор ОРС-сервера, убедиться что настройки восстановлены

Для восстановления БД учета ресурсов (original.gdb) из резервной копии следует:

  • Закрыть SCADA
  • Закрыть ASUDBase, KCSLogger
  • Запустить конфигуратор ОРС-сервера и свернуть
  • Скопировать из резервной копии файл БД: original.gdb

ЛОГИКА РАБОТЫ ПРОГРАММЫ

В рабочем режиме справа может по необходимости отображено и закреплено (нажатием на скрепку) окно «Иерархии видов» для быстрого переключения между подвидами.

В случае отсутствия аварийных сигналов программа переходит в режим ожидания с выводом заставки в виде часов, как только поступит вызов или сработает охранный датчик, пользователь будет оповещен визуально-звуковой индикацией.

Визуальная индикация включает отображение пиктограммы примитива с красным восклицательным знаком рядом с функциональным объектом (в «облаке уведомления») в зависимости от типа аварийного сигнала.

Под сигналом аварии в общем случае понимается

  • срабатывание любого дискретного датчика,
  • нажатие кнопки вызова переговорного устройства,
  • выход за допустимые диапазоны контролируемого параметра,
  • неисправность концентратора и т.п.

Предположим, что сработал датчик открытия двери. При этом на главном виде в «облаке уведомлений» появится изображения активного сигнала, на прямоугольнике связанным с данным подвидом.

Для обработки сигнала аварии следует поднять трубку специализированного телефонного аппарата, программа автоматически откроет первый вид с аварийным сигналом, у которого приоритет - максимальный. Если сигналов аварий несколько их можно просмотреть последовательным поднятием и опусканием трубки.

Если поступил сигнал вызова, при поднятии трубки автоматически откроется вид, где нарисован примитив переговорной панели и включится канал переговорной связи.

Допускается также обработать сигнал аварии в ручном режиме, для этого следует нажать мышкой на символ аварии в «облаке уведомлений», и на открывшемся подвиде подтвердить ознакомления с аварией путем нажатия на примитив с красным восклицательным знаком.

СОСТОЯНИЕ ПРИМИТИВА (ДАТЧИКА)

Под состоянием понимается визуальное отображение примитива связанного с датчиком, в зависимости от состояния самого датчика. В общем случае датчик может иметь два состояния: нормальное и сигнальное (аварийное). Дискретный сигнал в системе АСУД в общем случае проходит последовательно следующие состояния:

  1. Нет аварии (нормальное состояние датчика).
  2. Возникновение сигнала (аварии).
  3. Ознакомление с сигналом диспетчера – обработка сигнала.
  4. Устранение сигнала (аварии) нормальное состояние датчика.

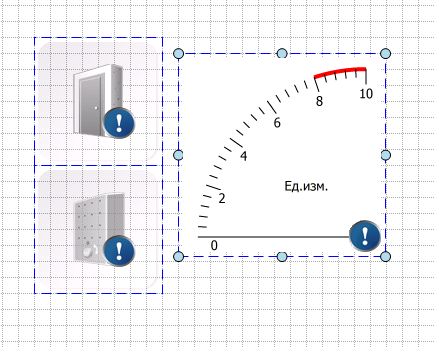

Каждое состояние отображается на примитиве специальным образом:

  1. Обычное изображение примитива.
  2. Изображение примитива с красным восклицательным знаком.
  3. Изображение примитива с желтым восклицательным знаком.
  4. Обычное изображение примитива.

Кроме того, если примитив настроен на отображение уведомлений – состояния 2-3 будет отображаться в соответствующих «облаках уведомлений».

Дополнительно отображаются специальные состояния:

  1. Нет данных с датчика (неисправность) – изображение примитива с синим восклицательным знаком (подробнее см. раздел «Типичные неисправности»).
  2. Блокировка датчика – изображение примитива со знаком «замок» (подробнее см. раздел «Блокировка сигналов»).

Блокировка датчика

Примитивы дискретных датчиков и каналов переговорной связи могут быть временно заблокированы.

Под блокировкой понимается прекращение отображения информации об изменении состояния датчика.

Для блокировки датчика или канала переговорной связи следует выбрать в рабочем режиме меню «Блокировки / Режим блокировки» (или значок «замок» в панели инструментов) и нажать на блокируемый примитив. На примитиве в правом нижнем углу отобразиться значок замка.

Заблокировать можно датчик в состоянии Норма либо Сигнальном. Блокировка датчика в состоянии Ознакомлен (желтый восклицательный знак) не разрешена.

Для сброса блокировки следует выбрать в рабочем режиме меню «Блокировки / Режим разблокировки» (или значок «Открытый замок» в панели инструментов) и нажать на разблокируемый примитив.

Так же можно сбросить настройки всех блокировок путем выбора меню «Блокировки / Сбросить блокировки».

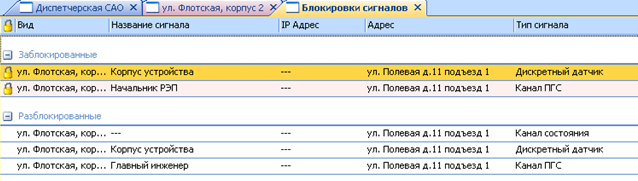

Окно блокировки «Блокировки / Окно блокировок», отображает состояние блокировки всех зарегистрированных датчиков. В данном окне, можно разблокировать датчик, нажав на «замок» слева.

никакой

В общем случае все блокировки сбрасываются при перезапуске программы. Начиная с версии 2.3.6 можно сохранить состояние блокировок, выбрав перед закрытием программы меню «Блокировки / Сохранить блокировки». При следующем перезапуске программы для сохранения блокировок следует еще раз повторить их сохранение.

Факт блокировки сигналов фиксируется в Журнале событий.

Функция реализована в 1.6.4,  скорректирована в 2.3.2

При блокировки сигнала в Журнал записывается событие с названием "Блокировка + Название сигнала".

Блокировки отображаются при просмотре общего отчета с выбранной группой (ВСЕ).

Для просмотра отчета только по блокировкам, следует перед формированием отчета выбрать группу (Блокировки) во вкладке Группы.

Общий сброс

В процессе настройки системы может быть удобна функция Общий сброс сигналов, для автоматического подтверждения активных сигналов.

Механизм Переменных

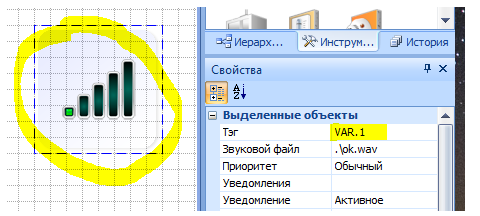

Начиная с версии 2.2.2 в программе АСУД.SCADA доступен ряд дополнительных функциональных возможностей по анализу состояния группы дискретных сигналов.

Данный функционал реализуется с помощью механизма "Переменных".

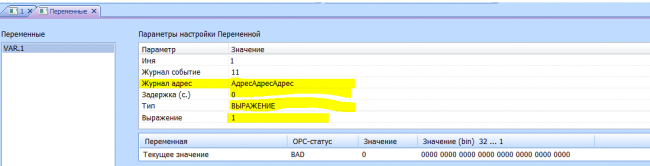

Переменные - это некий аналог Item в понимании OPC-сервера, но реализованный на стороне Scada.

Подробнее см. раздел Переменные

ПРИМИТИВЫ

БАЗОВЫЕ ПРИМИТИВЫ

Примитивы (объекты) размещенные в «Инструменты/Tekon OPC».

Scada prim1.PNG

Рассмотрим настройки каждого примитива в отдельности.

Каналы переговорной связи

Канал переговорной связи может быть отображен на карте с помощью примитива «Вызывная панель» (1).

Настройки данного примитива были рассмотрены ранее.

Нажатие на данный примитив левой кнопкой мыши в рабочем режиме, приведет к включению канала переговорной связи.

Дискретные датчики

Дискретный датчик может быть отображен на карте с помощью любого из примитивов (2)-(8), (13).

Некоторые примитивы имеют дополнительное свойство «Цвет события». Это позволяет выполнить раскраску объекта цветом.

У дискретных датчиков есть настройка типа уведомления.

Логика работы системы в зависимости от настройки типа «Уведомления» приведена в таблице.

Тип уведомления Звуковой сигнал Проброс на родительский вид Реакция на поднятие трубки Звуковое уведомление о необработанной аварии
Нет Нет Нет Нет Нет
Пассивное Да Да Нет Нет
Активное Да Да Да Да
Контроль* Нет Да Нет Нет
* - при аварии, примитив отображается в обработанном состоянии, (желтый восклицательный знак).

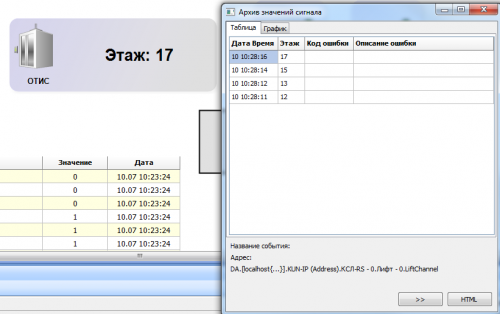

Иногда бывает необходимо посмотреть текущее состояние дискретного датчика, исключая параметры задержки, инверсии и т.п. Для этого следует обратить внимание на отображение точки в левом верхним углу примитива. Если точка подсвечена - вход замкнут.

Каналы управления

Канал управления может быть отображен с помощью любого из примитивов (9)-(12). Процесс настройка примитива аналогичен настройке переговорной связи или дискретного датчика, описанной выше.

Нажатие на примитив в рабочем режиме приведет к включению канала управления.

В некоторых случаях может потребоваться запрограммировать специальную логику работы канала управления, например, включение / выключение по сработке дискретного датчика. Подробнее см. раздел Tekon Scada#АВТОМАТЫ УПРАВЛЕНИЯ

Индикаторы

Индикаторы предназначены для отображения некоторой, обычно цифровой информации.

Индикатор (14) – используется для отображения оценки (статуса) концентраторов, пультов, КИО. Данный индикатор отображает исправность оборудования.

Для настройки данного индикатора следует разместить его на карте, и связать его свойство «Тэг» с тэгом Status выбранного устройства.

Индикатор (15) – может быть использован для отображения любых цифровых данных.

  • Свойство Тэг можно связать с любым цифровым тэгом концентратора.
  • Единица измерения - обозначение отображаемого параметра.
  • Минимум, Максимум - допустимые граничные значение параметра, при превышении или принижении, будет отображена авария.

Текстовое поле

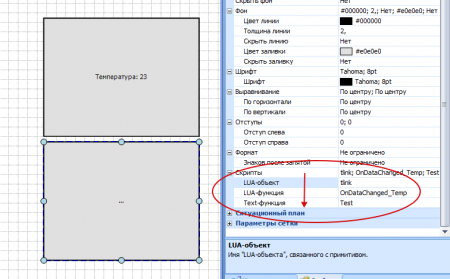

В текстовом поле (16) может быть представлена любая информация в виде текста.

Это с одной стороны простой, с другой - довольно мощный примитив. Особенностью данного примитива является то, что в его свойствах можно указать скрипт, написанный на языке LUA, обработки/преобразования входного значения.

Подробнее о работе со скриптами см. раздел Скрипты

РАСШИРЕНИЯ

Подъемник для малоподвижных граждан

Примитив «Подъемник Турбомаш» предназначен для отображения состояния и удаленного управления платформой для малоподвижных граждан (только в конфигурации КУН-IPM + КБП-RS).

Настройка:

  • Тэг - связывается с тэгом Platform КБП-RS.
  • Контроль
    • Контроль питания - проверка наличия 220В на входе «Контроль 220В» концентратора КБП-RS при включенной платформе.
    • Контроль внешнего питания - проверка отсутствия 220В на входе «Контроль 220В» концентратора КБП-RS при выключенной платформе.

Для управления дополнительным каналом управления необходимо на карте разместить любой стандартный примитив управления: 9-12, и связать его тэг с тэгом дополнительного канала управления КБП-RS.

В случае управления платформой в конфигурации КУН-2ДМ + КБП-RS следует использовать только стандартные примитивы: 9-12, как для управления платформой, так и дополнительным каналом управления.

Лифтовая станция

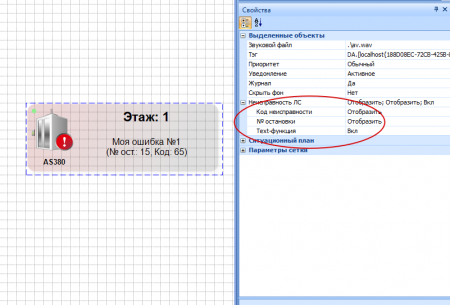

Примитив позволяет отобразить расширенную информацию, получаемую с лифтовой станции, подключенной к системе АСУД-248 (через концентратор сопряжения с лифтом КСЛ-RS).

С точки зрения работы примитивы: лифт, грузовой лифт – равнозначны.

После размещения объекта на карте и привязки Тэга будут отражаться данные о типа лифтовой станции, об этаже, на котором располагается лифт, а также информация о неисправностях.

Дополнительную информацию по конкретной лифтовой станции см. в разделе Станции управления лифтом

Видеокамера

Примитив позволяет отобразить данные с видеокамеры, подключенной к видеосерверу ITV.

Свойства:

  • Вид - позволяет указать подвид в иерархии видов, который будет открываться при нажатии на объект камеры. Данная возможность позволяет реализовать следующий функционал: например, на главном виде программы отображен маленький объект Видео, когда диспетчер выполняет нажатие на объект, происходит открытие подвида, на котором отображен большой объект Видео той же камеры, что позволяет фактически просмотреть увеличенное изображение.
  • IP-адрес - IP-адрес видеосервера ITV.
  • ID-камеры - цифровой идентификатор камеры, подключенной к видеосерверу.
  • Уровень сжатия - уровень сжатия видеосигнала при передаче его от видеосервера. Рекомендуется устанавливать максимальный.
  • Детектор движения - при включенном детекторе, рамка объекта Видео будет подсвечиваться в случае наличия движения в зоне видеокамеры.

Внимание! Для отображения данных видеокамер необходимо установить модуль Cammonitor, входящий в поставку ПО «Интеллект» ITV, установленного на видеосервере.

Дополнительную информацию о подключении IP-видеокамер к АСУД-248 см. в разделе IP-камеры (VLC-плагин)

ДОПОЛНИТЕЛЬНЫЕ ПРИМИТИВЫ

Данные примитивы расширяют возможности визуализации данных в SCADA.

Подробнее см. раздел Дополнительные примитивы

МОНИТОРИНГ ОБОРУДОВАНИЯ

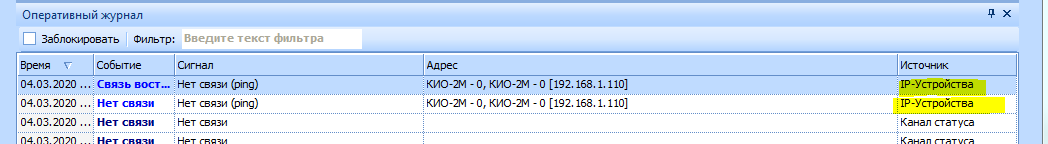

В ПО ведется постоянный мониторинг подключенных концентраторов и устройств. В случае неисправности устройства все связанные с ним примитивы будут отображаться с синим восклицательным знаком. Дополнительно на карте обычно размещается примитив Статус (Оценка), который связывается с тегом .Status устройства и визуально показывает наличие связи с устройством.

Для ряда устройств в программе предусмотрены дополнительные средства мониторинга.

КУН-IP

Доступно с версии 2.3.9
Удобное средство мониторинга при большом числе КУН-IP.

Для концентраторов типа КУН-IP возможно отображение перечня подключенных концентраторов в виде таблицы. Данная информация доступна как в АСУД.SCADA так и в Конфигураторе ОРС-сервера.

В таблице отображаются только те КУН-IP ОРС-сервера(ов), сигналы которых визуализируются на карте.

Для отображения таблицы следует выбрать меню Дополнительно \ Оборудование \ Информация о КУН-IP.

Kun ip svodreport.JPG

Назначение кнопок

  • Тест ПГУ - тест каналов ПГУ выбранного КУН-IP8(4) в таблице
  • Обновить - обновить данные таблицы
  • > HTML - экспорт данных таблицы в HTML-файл
  •  ? - вывести справку по отображаемым данным в таблице

Окно также может быть вызвано в рабочем режиме, путем нажатия на дополнительный примитив "Состояние IP-устройств КИО, КУН-IP".

Kio kun.JPG

Данные таблицы также могут быть получены через WEB-модуль.

Если окно "Информация о КУН-IP" вызывается в режиме настройки карты, дополнительно доступна функция, изменения настроек WD-таймера последовательно для всех КУН-IP.

Для изменения настроек WD-таймера следует указать корректные логин и пароль на доступ к устройствам (логин/пароль должны быть одинаковы для всех устройств). При вводе значения 0, WD-таймер будет отключен на устройстве.

Внимание!
Функционал изменения WD-таймер - специальная функция.
В большинстве случаев применять ее необходимости нет.
Kun ip svodreport admin.JPG

Устройства периодически проверяются в фоновом режиме с отображением информации в Оперативной журнал:

  • Переход на режим питания от АКБ с указанием оставшегося времени работы.
  • Пропадание ping до КУН-IP

КИО

Доступно с версии 2.3.9
Удобное средство мониторинга при большом числе КИО.

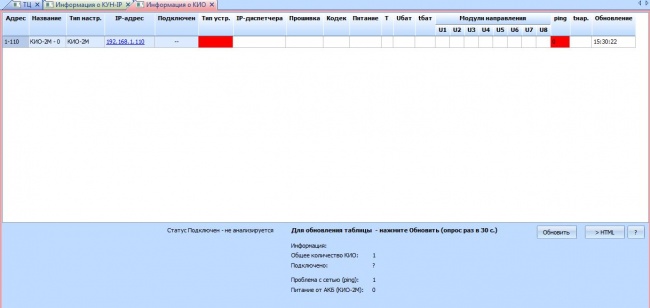

Для контроллеров типа КИО возможно отображение сводного перечня подключенных устройств в виде таблицы. Данная информация доступна как в АСУД.SCADA так и в Конфигураторе ОРС-сервера.

В таблице отображаются только те КИО ОРС-сервера(ов), сигналы которых визуализируются на карте.

Для отображения таблицы следует выбрать меню Дополнительно \ Оборудование \ Информация о КИО.

Kio svodreport.JPG

Назначение кнопок

  • Обновить - обновить данные таблицы
  • > HTML - экспорт данных таблицы в HTML-файл
  •  ? - вывести справку по отображаемым данным в таблице

Окно также может быть вызвано в рабочем режиме, путем нажатия на дополнительный примитив "Состояние IP-устройств КИО, КУН-IP".

Kio kun.JPG

Данные таблицы также могут быть получены через WEB-модуль.

Устройства периодически проверяются в фоновом режиме с отображением информации в Оперативной журнал:

  • Для КИО-2М переход на режим питания от АКБ с указанием оставшегося времени работы.
  • Пропадание ping до КИО

ПЕРЕГОВОРНАЯ СВЯЗЬ

Установка переговорной связи

Для установка переговорной связи необходимо поднять трубку телефонного аппарат и выполнить клик левой кнопкой мыши на примитив переговорного устройства.

После закрытия окна "Менеджера переговорной связи", соединение установлено, можно говорить.

Вы можете ограничить максимальную длительность разговора в меню Сервис \ Настройка \ Переговорная связь

Дополнение для КУН-IP

Начиная с версии ПО 2.3.8 в фоновом режиме непосредственно во время переговорной связи (при длительности разговора более 5с.) с концентраторами типа КУН-IP проверяется исправность микрофона (линии связи микрофона, звуковой поток от абонента к диспетчеру).

Информация о наличии неисправности будет отображена в оперативном журнале.

Kunip check mic.JPG
Замечание, параметр "напряжение микрофона" анализируется с пороговыми значениями:
* mic_min > 9В - Обрыв
* mic_min < 2В - Закоротка

Настройка громкости

В общем случае устройства громкость регулируется для всех подключенных устройств с помощью регулятором телефонного аппарата (или гарнитуры):

  • раздел меню Настройка \ Чувствительность микрофона - звук диспетчер -> абонент
  • раздел меню Настройка \ Сервис \ Переговорная связь \ Телефонная трубка , двойной клик по трубке - звук диспетчер <-> абонент

Однако обновление прошивок устройств КУН-IP8, КУН-IP4, КИО-2МS, КИО-8(4)L позволяет задать индивидуальную настройку для подключенных к устройству каналов переговорной связи.

Вы можете выполнить данную настройку либо в WEB-интерфейсе соответствующего устройства, либо воспользовавшись во время переговорной связи меню Дополнительно\Сессия H.323.

Kun ip session.JPG

Громкость регулируется в диапазоне 50%-150% (значение по умолчанию - 100%).

Функция Проверка связи

Функция "проверка связи" позволяет в ручном режиме проверить звуковой тракт абонент-диспетчер путем формирования тестового звукового сигнала концентратором.

Для включения режима "проверка связи" следует выполнить нажатие правой кнопкой мыши на примитив переговорное устройство. При этом концентратор будут формировать в динамик тестовый сигнал, который должен быть слышен в трубку телефонного аппарата.

Внимание!
"Проверка связи" может продолжать корректно работать для TL-концентраторов в случае обрыва общего провода ПГУ.
Подробнее см. раздел Проблемы в работе переговорной связи

Если примитив связан с переговорным устройством, подключенным к концентратору КУН-IP, то при включении проверки связи «тестовый сигнал» концентратором не формируется, а происходит «заворот в обратную сторону» звука, поступаемого от диспетчера к концентратору (т.е. диспетчер должен слышать сам себя).

Тест ПГУ КУН-IP8(4)

Для концентраторов возможно проведение теста подключенных ПГУ в ручном и автоматическом (фоновом) режиме.

Для теста выбранного КУН-IP8, КУН-IP4 следует открыть окно Оборудование \ Информация о КУН-IP и выполнить двойной клик в таблице на выбранном КУН.

Для запуска нового теста нажать Новый тест. Через 10-20 секунд в окне отобразятся результаты тестирования.

Kun ip8(4) test.JPG

Где:

  • Настройка канала
    • Название - настройка канала, как было указано в ОРС-сервере
    • Пусто - канал в настройке Резерв (не используется)
  • Кнопка, Амплитуда, Микрофон - значения полученные в ходе тестирования (служебная информация)
  • Результат - описание состояния подключенного ПГУ
    • Исключен из теста - в настройках канала ОРС-сервера установлена настройка исключить из автоматического теста ПГУ (подробнее см. далее).

Например, исходя из результатов видно, что на концентраторе настроено ПГУ на канал 6, у которого есть проблемы с подключением Микрофона и Громкоговорителя. Однако подключение кнопки - корректно.

Аналогичный тест может быть проведен в Конфигураторе ОРС-сервера.

Автоматический тест ПГУ КУН-IP8(4)

Начиная с версии 2.3.9 ПО способно выполнять автоматическую (фонововую) проверку состояния подключенных ПГУ к КУН-IP8, КУН-IP4.

Результаты тестирования отображаются в:

  • Оперативном журнале
  • Окне Оборудование \ Информация о КУН-IP
  • WEB-интерфейсе

Настройка параметров теста осуществляется в меню Сервис \ Настройки \ Переговорная связь \ Тест ПГУ КУН-IP8(4) подробнее см. выше в разделе Настройки. По умолчанию автоматический тест - отключен.

Внимание!
Тест проводится только для тех концентраторов КУН-IP8(4), для которых на карте
отображен хотя бы один переговорный канал. И которые не было исключены из теста в
меню Сервис / Настройка / Тест ПГУ КУН-IP8(4)

В случае если к каналу переговорной связи подключен УПСЛ (или подобные устройства сторонних производителей), канал должен быть исключен из автоматического тестирования (результаты теста для данного канала будут некорректными). Следует в настройках канала в ОРС-сервере указать

Если на объекте установлены ПГУ с контактными модулями , выпущенными до 12-2017 года, следует в настройках автоматического теста (Сервис / Настройка / Тест ПГУ КУН-IP8(4)) отключить проверку состояния кнопок вызовы.

Определить тип контактных модулей вы можете путем выполнения теста вручную в окне Информация о КУН-IP, как описано выше. Если для исправного ПГУ сопротивление Кнопки отображается более 35 кОм - установлен старый контактный модуль.

Устранение проблем в работе переговорной связи

В случае проблем с переговорной связью Вы также можете воспользоваться меню Дополнительно\Сессия H.323 для проверки корректности передачи звуковых данных по компьютерной сети.

Kun ip session.JPG

Где:

  • Светодиод RTP-трафик загорается только в момент, когда говорит Диспетчер (только для устройств КУН-IP прошивки > x.47)
  • Параметры настройки громкости (общая для всех каналов устройства) можно регулировать только для КУН-IP8(4), КИО-8(4)L.
  • Напряжение питания микрофона КУН-IP в районе 6В (норма) - только при питании от Сети, при переходе питания на АКБ напряжение снижается, но микрофон при этом продолжает работать.

См. также большую статью Проблемы в работе переговорной связи

АВТОМАТЫ УПРАВЛЕНИЯ

Автомат управления освещением

Автомат управления позволяет настроить включение канала управления при изменении состояния дискретного сигнала или по времени.

Подробнее см. раздел Автомат управления освещением

Групповое включение освещения

Для одновременного (одновременного, последовательного) включения всех каналов управления настроенных в ОРС-сервере, как «освещение рабочее», следует в рабочем режиме выбрать раздел меню «Управление / Рабочее освещение».

Для отключения повторно выбрать раздел меню «Управление / Рабочее освещение».

Аналогично происходит включение / отключение дежурного, наружного освещения.

Для одновременного отключения все включенных каналов выбрать раздел меню «Управление / Выключить все».

ЖУРНАЛЫ

В системе ведутся электронные журналы:

  • событий,
  • заявок жильцов,
  • переговоров диспетчера.

Подробнее о работе с указанными журналами см. руководство пользователя "Журнал событий".

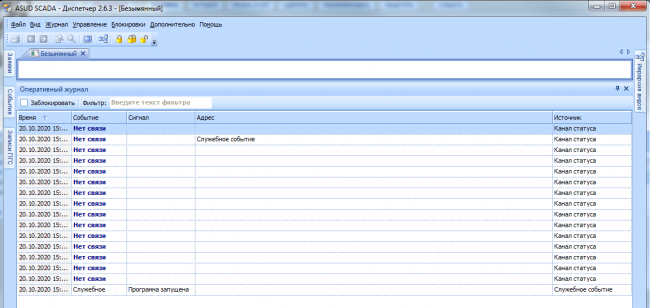

Оперативный Журнал

В оперативный журнале в табличной форме отображаются последние события системы: срабатывание дискретных датчиков, установка переговорной связи, ввод заявок жильцов и т.п. События записываются в начало таблицы последовательно по мере их возникновения.

Оперативный журнал не сохраняется при выходе из программы и начинает наполняться заново после старта программы.

Для отображения окна оперативного журнала следует выбрать элемент главного меню «Журналы \ Оперативный журнал».

Окно оперативного журнала может быть размещено в любом месте экрана.

Замечание!
Поскольку в оперативный журнал выводится различная полезная вспомогательная информация о работе системы
рекомендуем всегда отображать его на карте.

Статистика событий

Доступно с версии 2.3.6

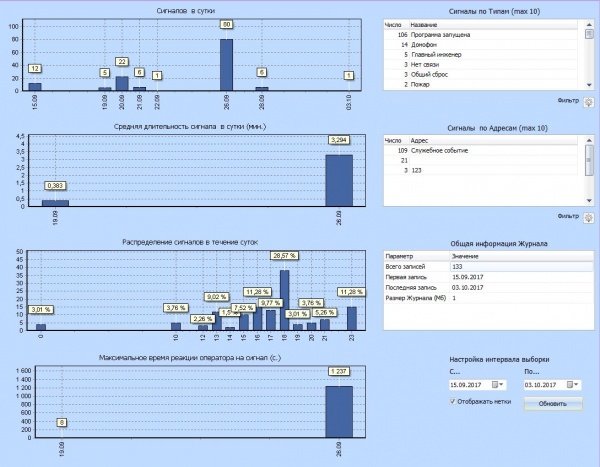

Для получения статистической информации о количестве возникающих сигналов и их типе следует воспользоваться меню Журналы \ Статистика событий.

Stat journal.JPG

В общей информации Журнала (справа внизу) отображается:

  • общее число записей
  • даты первой и последней записи
  • размер файла журнала

В настройке интервала выборки следует указать требуемый диапазон дат и нажать Обновить.

Отображаемые данные (с учетом Фильтра по Типу и/или Адресу):

  • Сигналов в сутки - количество сигналов на интервале выборки посуточно
  • Средняя длительность сигнала в сутки - средняя длительность (от момента возникновения, до перехода в состояние норма) сигналов посуточно, без учета Служебных событий (подробнее см. далее)
  • Распределение сигналов в течение суток - распределение сигналов в течении часовых интервалов. По оси Y - количество сигналов в течении часа, Метка - процентное отношение у общему числу сигналов. Т.е., например: для приведенного рисунка видим, что на интервале с 15.09 по 03.10 наибольшее число сигналов возникает в период с 18:00 до 18:59:59, а именно: около 40 сигналов, что составляет 28,57% от общего числа сигналов.
  • Максимальное время реакции оператора на сигнал - максимальная дельта между временем ознакомления на сигнал диспетчером и временем возникновения сигнала.

Дополнительно:

  • Сигналы по Типам (max 10) - 10 наиболее часто возникающих сигналов. При выборе конкретного сигнала статистика будет перестроена только для него (для сброса фильтра нажать Фильтр).
  • Сигналы по Адресам (max 10) - При выборе конкретного Адреса статистика будет перестроена только для него (для сброса фильтра нажать Фильтр).

Служебные события (и Адрес = Служебные события) - это специальные сигналы программного обеспечения, такие как: запуск программы, общий сброс сигналов и т.п.

Статистика переговорной связи

Доступно с версии 2.3.6

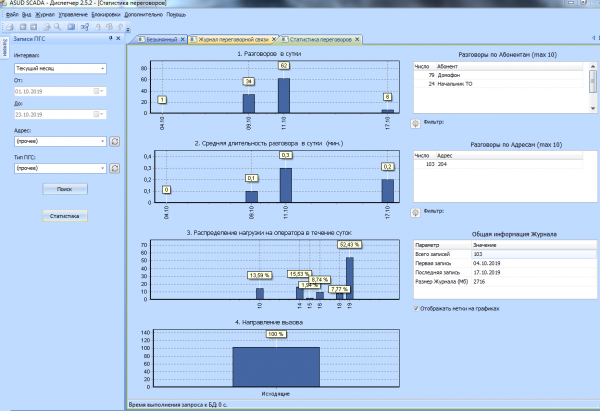

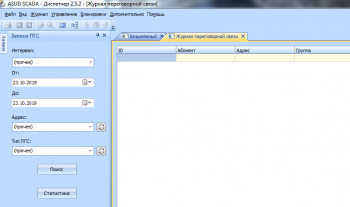

Для получения статистической информации о количестве обрабатываемых диспетчером вызовов следует воспользоваться меню Журналы \ Статистика переговорной связи.

Stat voice.JPG

В общей информации Журнала (справа внизу) отображается:

  • общее число записей
  • даты первой и последней записи
  • размер файла журнала

В настройке интервала выборки следует указать требуемый диапазон дат и нажать Обновить.

Отображаемые данные (с учетом Фильтра по Абоненту и/или Адресу):

  • Разговоров в сутки - количество разговоров на интервале выборки посуточно
  • Средняя длительность разговора в сутки - средняя длительность разговора посуточно
  • Распределение нагрузки на оператора в течение суток - распределение вызовов в течении часовых интервалов. По оси Y - количество разговоров в течении часа, Метка - процентное отношение у общему числу сигналов. Т.е., например: для приведенного рисунка видим, что на интервале с 26.09 по 26.09 наибольшее число разговоров было в период с 18:00 до 18:59:59, а именно: около 1, что составляет 100% от общего числа.
  • Направление вызова - процентное соотношение входящих / исходящих вызовов.

Дополнительно:

  • Разговоры по Абонентам (max 10) - 10 наиболее часто вызывающих Абонента. При выборе конкретного Абонента статистика будет перестроена только для него (для сброса фильтра нажать Фильтр).
  • Разговоры по Адресам (max 10) - При выборе конкретного Адреса статистика будет перестроена только для него (для сброса фильтра нажать Фильтр).

ДОПОЛНИТЕЛЬНО

Контроль отсутствия утечек на землю

Программное обеспечение позволяет определить факт наличия «утечки на землю» на TL-концентраторах типа КУН.

Для проверки следует в рабочем режиме выбрать меню «Дополнительно / Утечки на землю». Программа проверит состояние зарегистрированных КУН и отобразит результат в виде таблицы (будут отображены концентраторы с признаком утечки на землю).

Контроль следует производить периодически. При наличии утечек - выполнить работы по их устранению.

Для локализации цепи с утечкой следует отсоединить все провода от КУН (дискретные датчики, переговорники, rs-485, и т.д.). Убедится, что утечка пропала, затем подключать по одной цепи и смотреть, когда утечка появиться снова.

Логгирование данных

Обновление от 13-11-2017

Существует возможность сохранения значений цифровых Тегов в БД (\OPC Server\original.gdb) или в текстовый Файл.

Значение сохраняется:

  • раз в час (среднее)
  • по факту изменения

Для настройки функционала следует перейти в режим Администрирования и выбрать меню Дополнительно / Логгер.

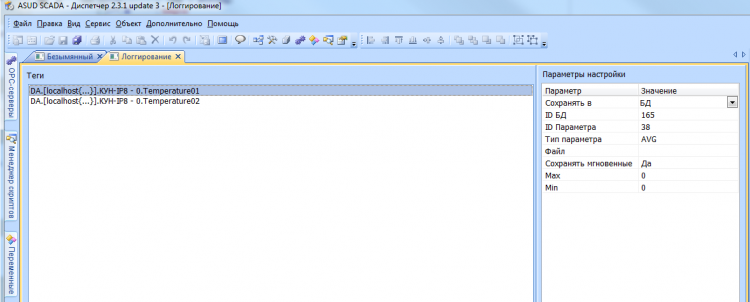

Scada logger.PNG

В левой части следует добавить (правой кнопкой мыши) Теги, изменения которых необходимо логгировать.

Доступны следующие параметры настройки:

  • Сохранять в
  • ID БД - идентификатор прибора учета в БД, куда будут записываться значения (прибор должен быть зарегистрирован в БД). Не заполнять если сохраняете в Файл.
  • ID Параметра - цифровой идентификатор параметра (1..99).
  • Тип параметра - определяет как анализировать значения Тега
    • AVG - среднее. Будет вычислено и сохранено среднее за час
    • НИ - нарастающий итог. Будет записано последнее значение в предыдущем часе
  • Файл - в случае выбора "Сохранять в Файл" - имя файла в папке Log\
  • Сохранять мгновенные
    • Да - будет сохраняться каждое изменение значения Тега
    • Нет - значения будут сохраняться раз в час
  • Max - максимально допустимое значение
  • Min - минимально допустимое значение

Если Min=Max=0 - не использовать. Иначе сравнить значение Тега с граничными. В случае выхода за границы диапазона - не анализировать.

Внимание! Даже если настроен только режим Сохранять в Файл, в папке ОРС-сервера должна присутствовать
\OPC Server\original.gdb

Примеры использования:

1. Аккумулирования данных датчика температуры DS18S20 в БД

Выбрать Тег температурного канала КУН-IP

  • Сохранять в - БД
  • ID БД - идентификатор прибора учета в БД, куда будут записываться значения (прибор должен быть зарегистрирован в БД).
  • ID Параметра - 30 (30..39 - температуры)
  • Тип параметра - AVG
  • Файл - пусто
  • Сохранять мгновенные - Да
  • Max - 127
  • Min - (-60)

При этом в БД будут сохраняться средние значения за час (вкладка Часовые) и каждое изменение значения (вкладка Мгновенные).

2. Аккумулирования данных датчика температуры DS18S20 в Файл

Выбрать Тег температурного канала КУН-IP

  • Сохранять в - Файл
  • ID БД - 0 (пусто)
  • ID Параметра - 30 (30..39 - температуры)
  • Тип параметра - AVG
  • Файл - temper
  • Сохранять мгновенные - Нет
  • Max - 127
  • Min - (-60)

При этом в Файл (имя файла temper_A_YYMM.csv) будут сохраняться средние значения за час.

YYMM - текущие год и месяц.

Пример данных в файле (может быть открыт впоследствии в Excel)

04.04.2017 16:00:00;30;9,100
04.04.2017 17:00:00;30;8,500
04.04.2017 18:00:00;30;8,000

Внимание! Если открыть файл в Excel непосредственно в папке Log\
добавление новых значений будет на время заблокировано.

Если выбрать

  • Сохранять мгновенные - Да

То также будет создан Файл (имя файла temper_N_YYMM.csv) куда будет записываться каждое изменение значения параметра.

Программные утилиты

В поставку SCADA входят вспомогательные компьютерные программы и утилиты для выполнения специализированных типовых задач, связанных с работой оборудования, программного обеспечения АСУД-248 и операционной системы.

Утилиты располагаются в папке «Scada \ tools-scada». Краткое описание утилит приведено в файле !readme.txt

Дополнительно см. раздел Программные утилиты

Просмотр сигналов ОРС-сервера

Окно может быть вызвано путем выбора меню «Дополнительно / Служебная информация» только в режиме настройки.

Это очень удобный инструмент отображающий сигналы и настройки выбранного контроллера в табличной форме.

Подробнее см. здесь.

Состояние каналов кир-16

Для просмотра числа импульсов на каналах концентратора КИР-16 следует открыть окно «Дополнительно / Учет ресурсов / Каналы КИР-16».

В открывшемся окне выбрать нажать «Обновить» и выбрать тэг любого канала требуемого концентратора КИР16.

После этого в таблице ниже будут отображены состояния всех счетно-импульсных входов КИР-16. Значение импульсов отображается на момент запроса данных, для обновления значений следует повторно нажать «Обновить».

Данные отображаются только для каналов, настройка которых отличается от «Резерв». Для просмотра другого концентраторы следует выбрать его, нажав кнопку «Обновить».

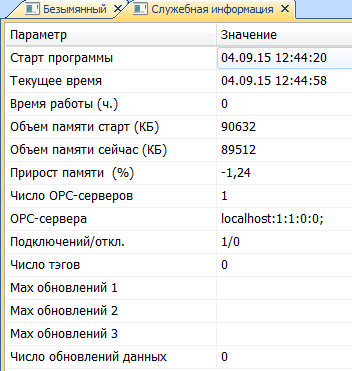

Служебная информация

Окно служебной информации может быть вызвано путем выбора меню «Дополнительно / Служебная информация».

Это очень удобный инструмент отображающий информацию о функционировании программного обеспечения.

Scada info.PNG

В окне отображаются:

  • Время старта программы, текущее время, количество часов работы программы.
  • Объем памяти используемый программой (после подключения ОРС-серверов) и в настоящее время, прирост памяти.
  • Число подключенных ОРС-серверов.
  • Информация об ОРС-серверах:
    • IP-адрес ОРС-сервера
    • Состояние ОРС-сервера (1 - подключен, 0 - отключен).
    • Количество подключений ОРС-сервера к SCADA.
    • Количество отключений ОРС-сервера от SCADA.
    • Среднее время (в секундах) подключения ОРС-сервера к SCADA (данный параметр актуален только при первом подключении сервера).
  • Подключений/откл. общее число подключения и отключения ОРС-серверов.
  • Число тэгов - общее число тэгов зарегистрированных в ОРС-серверах.
  • Max обновлений - наболее часто обновляемые тэги.
  • Число обновлений данных - общее число обновлений данных с момента запуска программы.

Дополнительно в окне отображаются последние обновления данных.

Телефонная записная книжка

Программа позволяет хранить важные телефонные номера в электронной записной книжке. Для открытия книжки в рабочем режиме выберите «Журнал / Телефонная книга…». В открывшемся окне отобразятся сохраненные телефонные номера.

Для добавления нового номера выполните клик правой кнопкой мыши и выберете меню «Создать новую запись».

Для изменения записи выполните на ней клик правой кнопкой мыши и выберете меню «Редактировать запись». Или выполните двойной клик мыши на нужной записи.

Также для создания новой записи необходимо кликнуть мышкой в любом месте внутри записной книжки и нажать клавишу «Enter». После этого внизу таблицы появится новое пустое поле, которое можно сразу заполнять.

Для удаления записи необходимо выделить её щелчком мыши и нажать клавишу «Delete».

Записи могут быть отсортированы выбранному столбцу, если выполнить клик мыши на заголовке столбца.

Существует возможность импорта телефонной записной книги созданной в программе WinAlarm в программу АСУД.SCADA. Для выполнения импорта скопируйте файл «C:\1alarm\inf1.dat» в «..\asud scada\scada\settings\inf1.dat». После запуска SCADA записи будут автоматически добавлены в телефонную книгу (файл inf1.dat при этом будет удален).

Если были добавлены новые записи, то при закрытии программа предложит сохранить их.

E-mail уведомления

Модуль позволяет до двух раз в сутки получать на указанные адреса электронной почты в табличной форме информацию о работе диспетчерской из журнала событий АСУД.SCADA.

Подробная информация приведена в разделе E-mail уведомления

SMS уведомления

Подробная информация приведена в разделе SMS-уведомления

WEB-модуль

Модуль позволяет подключиться к ПК-диспетчера с удаленного ПК (ноутбука, смартфона, планшета) с помощью любого Web-браузера (IE, Chrome, Safari и др.) и отображает в табличной форме информацию о работе диспетчерской.

Подробная информация приведена в разделе WEB-модуль
