Tekon OPC-сервер

Материал из TekonWiki
Перейти к: навигация, поиск


Содержание

ВЕРСИЯ ПРОГРАММЫ

2.5.1 от 08-07-2019

2.5.0 от 11-04-2019

2.4.1 от 20-01-2019

2.4.0 от 19-12-2018

2.3.6 от 26-10-2016

2.3.1 от 01-10-2016

ВВЕДЕНИЕ

Настоящее руководство предназначено для специалистов, осуществляющих настройку и техническое сопровождение автоматизированной системы управления и диспетчеризации АСУД-248 (далее АСУД) производства НПО «Текон-Автоматика».

В данном руководстве описывается процесс настройки OPC-сервера, входящего в поставку программного обеспечения (ПО) АСУД.

OPC-сервер настраивается на следующих программно-аппаратных средствах АСУД:

  • Пультах АСУД-248 ПК (далее Пульт).
  • Отдельном ПК диспетчера, если к нему подключены Пульт АСУД старого типа (выпуска до 2010), КИО или IP-концентраторы.

В случае если в настоящее время на объекте используется ПО предыдущей версии (программы WinMap, WinAl), нарисован ситуационный план и выполнена настройка концентраторов, то можно воспользоваться функцией экспорта/импорта конфигурации. Подробно процесс переноса конфигурации рассматривается в руководстве «Перенос настроек WinAlarm в АСУД.SCADA».

Внимание! В АСУД.SCADA, начиная с версии 1.5.7, предлагается упрощенная модель настройки системы, в состав которой входят КИО, основанная на том, что настраивается только один локальный ОРС-сервер на Пульте-ПК (или ПК) диспетчера (т.е. там же где установлена SCADA), а все КИО работают просто в режиме ретрансляции данных на машину диспетчера.

НАСТРОЙКА OPC-СЕРВЕРА

Настройка OPC-cервера заключается в описании подключенного оборудования АСУД, которое будут впоследствии отображаться в рабочей программе АСУД.SCADA.

Настройка осуществляются с помощью программы конфигуратора (файл «...\ASUD Scada\OPC Server\opcsrv.exe»). Запуск конфигуратора следует осуществлять только c правами Администратора (например, AdminScada). В случае попытки запуска программы пользователем с правами ниже «административных» программа запущена не будет.

Внимание! Важно!
В общем случае не следует запускать конфигуратор ОРС-сервера при запущенной программе SCADA.
Это приведет к формированию событий "Нет связи" в журнале событий SCADA по всем подключенным устройствам.
Перед запуском конфигуратора  рекомендуем закрыть программу SCADA.

В ОС Windows 8 необходимо в любом случае (независимо от того с какой учетной записью вы вошли в систему) для запуска конфигуратора нажимать правую кнопку мыши и выбирать «Запустить с правами Администратора».

В открывшемся окне приложения, представленном на рисунке, выделены три области:

  • «Ролевая политика» - пользователи зарегистрированные в системе.

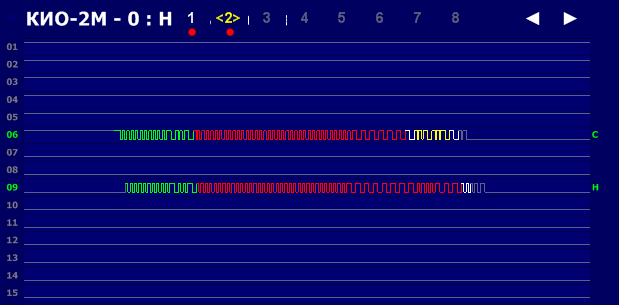

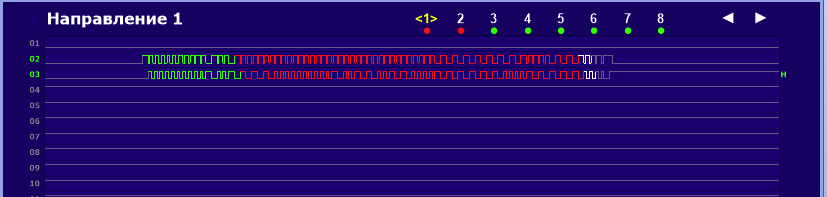

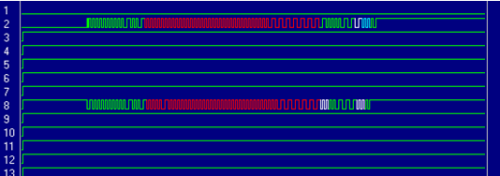

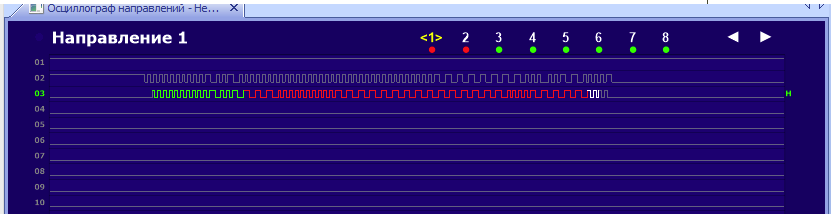

  • «Осциллограф направлений» - отображает посылки проводных концентраторов (подробнее см. далее).
  • «Адресное пространство» - отображает зарегистрированное оборудование АСУД, данные которого будут представляться OPC-сервером.

Настройка пользователей

По умолчанию на КИО-8(4) и Пульте, ПК зарегистрированы пользователи Windows, представленные в таблице.

Таблица – Пользователи Windows XP Embd, 8 Embd.

Пользователь Группа Пароль по умолчанию
AdminScada Администраторы 0000
Dispatcher Продвинутый пользователь 0000

Таблица – Пользователи Windows 8.1.

Пользователь Группа Пароль по умолчанию
AdminScada Администраторы 0000
Dispatcher Пользователи DCOM 0000

Этих двух учетных записей достаточно для работы системы.

Настройка системы осуществляется под пользователем AdminScada, загрузка системы - под пользователем Dispatcher.

Перед настройкой АСУД.SCADA следует подключить USB-телефонный аппарат. Кроме того предполагается, что уже настроен OPC-сервер (зарегистрированы концентраторы), в противном случае следует первоначально провести настройку OPC-сервера.

Настройка DCOM

Внимание! Обязательно к выполнению!

Для настройки безопасности подключения к серверу (DCOM) откройте диалог настройки безопасности DCOM, выбрав раздел главного меню «Настройка\Настройка безопасности DCOM», нажмите кнопку «Далее». В диалоге выберите вариант настройки безопасности «Отключена», как показано на рисунке 6, нажмите кнопку «Готово».

Общие настройки сервера

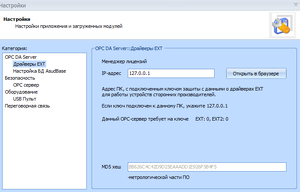

Откройте диалог общих настроек, выбрав раздел главного меню «Настройка\Настройки».

В левом окне диалога выберите из списка пункт «Оборудование\USB Пульт». В правом окне диалога выберите режим работы сервера «СКАДА».

Если в качестве рабочей программы используется программа WinAlarm, выберете режим работы «Ретрансляция» и укажите «IP-адрес» компьютера диспетчера.

Раздел «ASUDBase/Настройки подключения» определяет путь к файлу базы данных аккумулирующей показания подключенных приборов учета (через концентраторы КЦС, КИР). Следует указать путь «C:\1Tekon\ASUD Scada\OPC Server\original.gdb». Если файл базы данных отсутствует по указанному пути, следует предварительно скопировать его из папки «...\ASUD Scada\OPC Server\DB».

Раздел «Безопасность/OPC сервер» изменять не следует.

Раздел «Переговорная связь» ...

НАСТРОЙКА АДРЕСНОГО ПРОСТРАНСТВА

Процесс настройки адресного пространства ОРС-сервера заключается в регистрации устройств (контроллеров) и описании концентраторов, подключенных к данным устройствам.

Адресное пространство ОРС-сервера настраивается только на Пульте-ПК (или отдельном ПК).

Предположим, что на объекте установлено следующее оборудование:

  • Пульт АСУД-248 ПК (далее Пульт) рабочее место диспетчера.
  • Контроллер КИО-8.
  • Контроллер КИО (старого типа RegTekon)
  • Контроллер КИО-2М.
  • Концентратор КУН-IPМ.

Перед настройкой ОРС-сервера необходимо выполнить предварительную настройку следующих устройств:

  1. КИО-8(4), КИО (старого типа) - как указано в приложении Б настоящего документа.
  2. КИО-2М
  3. КУН-IPM

Регистрация устройств (контроллеров и концентраторов) в ОРС-сервере выполняется непосредственно на Пульте ПК (и только на Пульте ПК).

При первом запуске конфигуратора Адресное пространство (окно справа) ОРС-сервера содержит только один элемент: «DA Tekon».

Следует выполнить клик правой кнопкой мыши на «DA Tekon» и выбрать раздел выпадающего меню: «Добавить / USB Пульт». Через несколько секунд в окне «Осциллограф направлений» начнут отображаться посылки концентраторов, подключенных к данному Пульту (подробнее о работе осциллографа направлений см. далее).

Далее необходимо прописать все проводные концентраторы, физически подключенные к модулям направлений данного Пульта. Следует выбрать в адресном пространстве «USB Пульт» выполнить клик правой кнопкой мыши и выбрать последовательно пункты выпадающего меню, например: «Добавить / КУН-2Д.1», «Добавить / КДД».

Для регистрации КУН-IPM следует выполнить клик правой кнопкой мыши на «DA Tekon» и выбрать раздел выпадающего меню «Добавить / КУН-IP8».

Opcserver da.PNG

Указаны, тип концентратора и идентификатор записи (данный идентификатор просто автоматически инкрементируется при повторном добавлении концентратора такого же типа).

Для наглядности можно выделить концентратор и выполнить переименование записи, нажав правую кнопку мыши и выбрав «Переименовать», например: «КДД (102)» (указав физический номер концентратора или любую другую информацию) – эти данные в последствие будут использованы при настройке клиентской программы АСУД.SCADA.

Внимание!
Название, например, «КДД (102)»   должно быть уникальным и не быть использованным ранее для другого зарегистрированного концентратора данного устройства (Пульта или КИО).
В наименовании нельзя использовать символ точка «.».

Для регистрации концентраторов подключенных к КИО-8(4) следует выполнить клик правой кнопкой мыши на «DA Tekon» и выбрать раздел выпадающего меню: «Добавить / КИО» (напоминаем, что в настоящее время мы рекомендуем выполнять подключение КИО-8(4) к АСУД.SCADA в режиме Ретрансляции через драйвер устройства КИО).

Рекомендуем переименовать добавленное устройства «DA Tekon / КИО (1)», например, в «DA Tekon / КИО-8 (192_168_1_1)», где в скобках указан IP-адрес контроллера. Следует указать IP-адрес контроллера в окне свойств (подробнее см. далее Настройка КИО).

Если к этому времени уже была выполнена настройка КИО-8 (как указано в приложении Б), то через несколько секунд в окне Свойств свойство Статус должно стать «online», а в окне осциллографа направлений будут отображаться посылки концентраторов подключенных к данному КИО-8.

Далее следует прописать концентраторы физически подключенные к модулям направления данного КИО-8.

Для регистрации концентраторов подключенных к КИО (старого типа) следует выполнить действия аналогичные тем, что были сделаны ранее для КИО-8(4).

Для регистрации концентраторов подключенных к КИО-2М следует выполнить клик правой кнопкой мыши на «DA Tekon» и выбрать раздел выпадающего меню: «Добавить / КИО-2М». Прописать концентраторы физические подключенные к модулям направлений КИО-2М.

Для добавления в адресное пространство RS-концентратора следует выбрать концентратор, к которому физически подключается RS-концентратор, нажать правую кнопку мыши и выбрать требуемый RS-концентратор из списка.

Таблица – Корневое устройство при подключении концентраторов

Тип оборудования АСУД Тип устройства в конфигураторе
Пульт АСУД-248 ПК USB-пульт
КИО-8(4) в режиме ретрансляции КИО
КИО старого типа КИО
Пульт старого типа Пульт
КИО-2М КИО-2М
КУН-IPM КУН-IP8
КЦС-IPM КЦС-IPM

НАСТРОЙКА КОРНЕВЫХ УСТРОЙСТВ (КОНТРОЛЛЕРОВ)

Корневое устройство (или контроллер) это устройство, которое в адресном пространстве связано непосредственно с "DA Tekon".

Для настройки корневых устройств следует выбрать их в «Адресном пространстве» и отредактировать нужные свойства.

USB-Пульт

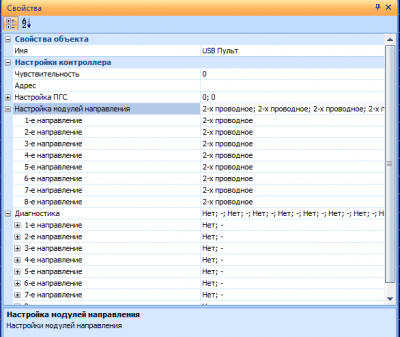

Для устройства Пульт-ПК окно настройки свойств, появляющееся (обычно внизу) после выбора устройства в адресном пространстве. Если окна свойств не видно, следует выбрать главное меню «Вид \ Свойства».

Opcserver usb prop.PNG

Если при выборе устройства USB-пульт в окне свойств отображается надпись «Устройство не определено» следует убедиться, что в диспетчере задач Windows отображается один процесс «opcsrv.exe». Если процесса два, следует закрыть конфигуратор и открыть его заново, запустив под пользователем с административными правами. Если надпись «Устройство не определено» не исчезла это говорит о возможной неисправности Пульта, следует обратиться в службу технической поддержки.

Доступные настройки:

  • Имя – имя устройства.
  • Чувствительность – общая чувствительность всех дискретных датчиков проводных концентраторов, подключенных к данному пульту в секундах. Позволяет устранить дребезг контактов и ложные срабатывания. Определяет число последовательных повторений сигнала, до принятия решения об аварии (неисправности). Складывается с настройкой чувствительности любого канала проводного TL-концентратора (подробнее см.далее).

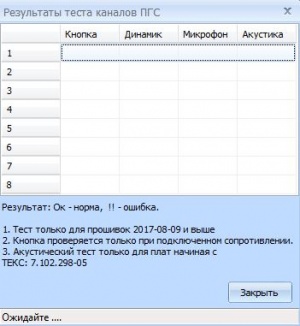

  • Настройка переговорной голосовой связи (ПГС)
    • Задержка приема – число секунд, на которые блокируется отправка синхроимпульсов в направления после установки ПГС с одним из направлений. Помогает предотвратить помехи («сверчки») во время ПГС, вызванные взаимным влиянием линий связи. Может быть актуально при 2-х проводном подключении концентраторов.
    • Период опроса – определяет периодичность отправки синхроимпульсов в линию связи после окончании Задержки приема, до окончания ПГС. Значение «0» блокирует отправку СИ до окончания ПГС.
  • Настройка модулей направлений – определяет 2-х или 4-х проводный режим подключения концентраторов для каждого из направлений Пульта.
  • Диагностика - отображается напряжение модулей направлений. А также существует возможность временного отключения модуля направления (закоротки на “землю”). При этом возможности программно отключить “минус” - нет.

КИО-2М

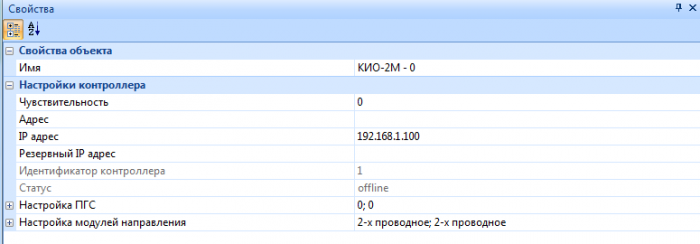

Для драйвера устройства КИО-2М окно настройки свойств представлено на рисунке. Если окна свойств не видно, следует выбрать главное меню «Вид \ Свойства».

Opcserver kio2m prop.PNG

Доступные настройки:

  • Имя – имя устройства.
  • Чувствительность – аналогично настройке USB-Пульта.
  • Адрес - адрес установки КИО (улица, номер дома).
  • IP адрес – следует указать IP-адрес КИО-2М.
  • Резервный IP адрес - можно указать в случае, если IP-адрес КИО-2М может меняться в процессе работы (например, из-за переподключения на резервный канал передачи данных)
  • Идентификатор контроллера (не редактируемое свойство) – уникальный номер КИО, используемый при регистрации концентраторов типа КИР, КЦС в БД учетной информации (подробнее см. инструкцию на программу ASUDBase).
  • Статус (не редактируемое свойство) – подключился ли КИО к данному OPC-серверу. Если статус «offline» - КИО либо не настроен, либо существует проблемы с компьютерной сетью. Для обновления значения статуса следует переключиться на другое устройство в адресном пространстве, а затем переключиться обратно на КИО-2М.
  • Настройка ПГС – аналогично настройке USB-Пульта.
  • Настройка модулей направлений – аналогично настройке USB-Пульта.
Внимание! Важно!
При добавлении нескольких контроллеров следует указывать уникальные IP-адреса
в настройках каждого устройства.
Дублирование IP-адресов приведет к некорректной работе программного обеспечения

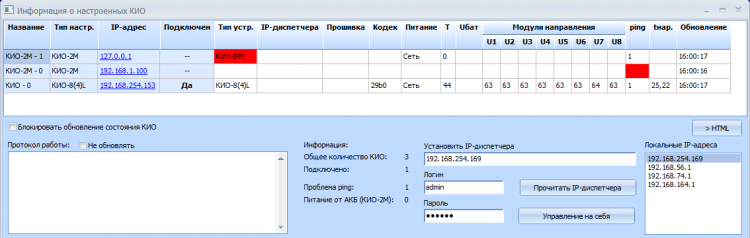

При работе с большим числом настроенных КИО обратите внимание на справочное окно Информация о настроенных КИО.

КИО

Для драйвера устройства КИО окно настройки свойств в целом аналогично устройству КИО-2М (см. выше).

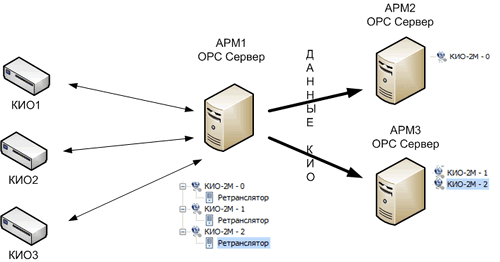

Данный драйвер используется для подключения удаленных:

Внимание!
Настройка режима работы модулей направлений КИО-8(4) и КИО-8(4)L выполняется непосредственно на КИО.

Настройка режима работы модулей направлений КИО-8(4) описана в документации на ОРС-сервер, приложении Б .

Настройка режима работы модулей направлений КИО-8(4)L приводится в документации на контроллер.

Настройка режима работы модулей на КИО старого типа выполняется установкой перемычки на плате модуля направления.

Внимание! Важно!
При добавлении нескольких контроллеров следует указывать уникальные IP-адреса
в настройках каждого устройства.
Дублирование IP-адресов приведет к некорректной работе программного обеспечения

При работе с большим числом настроенных КИО обратите внимание на справочное окно Информация о настроенных КИО.

КУН-IP

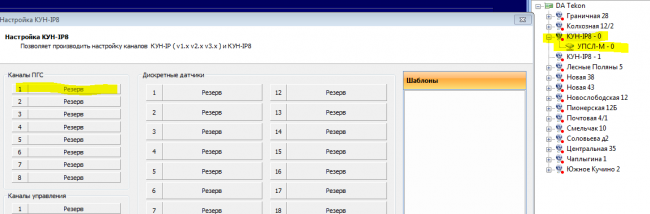

Концентраторы КУН-IP. Настройки рассматриваются далее в разделе IP-концентраторов.

КЦС-IPM

Концентратор КЦС-IPM. Настройки рассматриваются далее в разделе IP-концентраторов.

Контейнер оборудование

Это специальный "контейнер", который позволяет добавить возможность визуализации в SCADA:

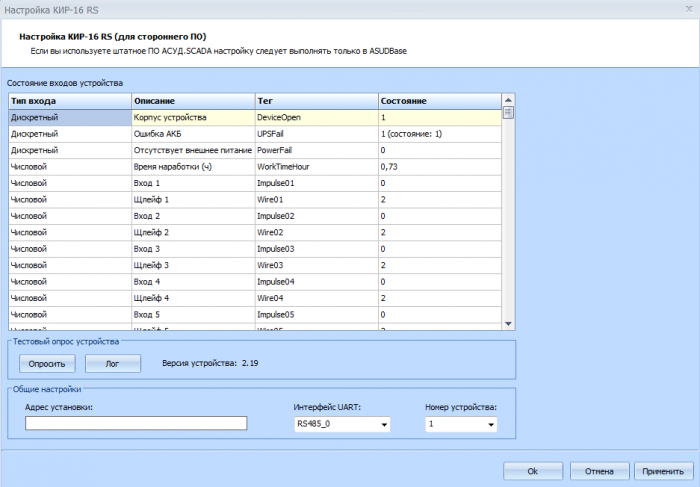

  • Состояния дискретного входа концентратора КИР-RS
  • Состояние входов концентратора КДД-RS - в новых версиях программы использовать не следует. КДД-RS добавляется непосредственно к IP-концентратору, которому подключен.

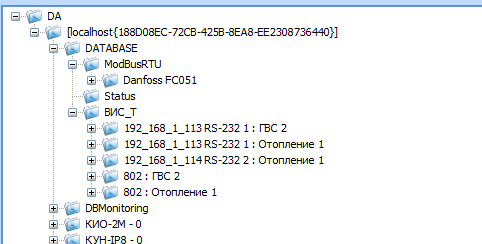

  • Данных (мгновенных данных) Прибора учета, зарегистрированного в программе ASUDBase.

Никаких специальных настроек у контейнера - нет.



Компьютерная сеть

Доступно с версии 2.5.1

Это контейнер, позволяющий добавить устройства для:

  • Проверки доступности по компьютерной сети путем отправки icmp-пакетов - Ping
  • Проверки доступности tcp-порта на устройстве, путем выполнения тестового подключения - Port

Никаких специальных настроек у контейнера - нет.

Ping

Периодичеки (примерно раз в 5 секунд)  проверяет доступность устройства по компьютерной сети.

В SCADA пробрасывает Теги:

  • .Status
  • .RoundTripTime - среднее время ответа устройства на icmp-пакет

Port

Периодичеки (примерно раз в 5 секунд)  проверяет доступность  указанного tcp-порта устройства по компьютерной сети.

В SCADA пробрасывает теги:

  • .Status  - устройство отвечает на ping
  • .PortAvalable - дискретный сигнал


OPC DA Ext

Доступно с версии 2.5.1

АСУД-248 позволяет реализовать взаимодействие со сторонними устройствами, которые поставляются вместе с OPC-серверами.

Поддерживаются спецификации:

  • OPC DA 1., 2., 3.

Подключение внешнего ОРС-сервера, осуществляется через Tekon OPC-сервер (не в АСУД.SCADA).

Cторонний OPC-сервер должен располагаться на той же машине что и Текон ОРС-сервер.

Передача данных:

Внешний ОРС-сервер --> Tekon OPC-сервер -->  АСУД.SCADA

В настоящее время возможны чтение / запись любых данных стороннего OPC-сервера (возможно ограничения для типа Array).

Tekon OPC-сервер выполняет необходимые преобразования над данными внешнего ОРС-севера (по-сути к данным добавляется необходимая идентификационная информация), чтобы эти данные корректно воспринимались АСУД.SCADA

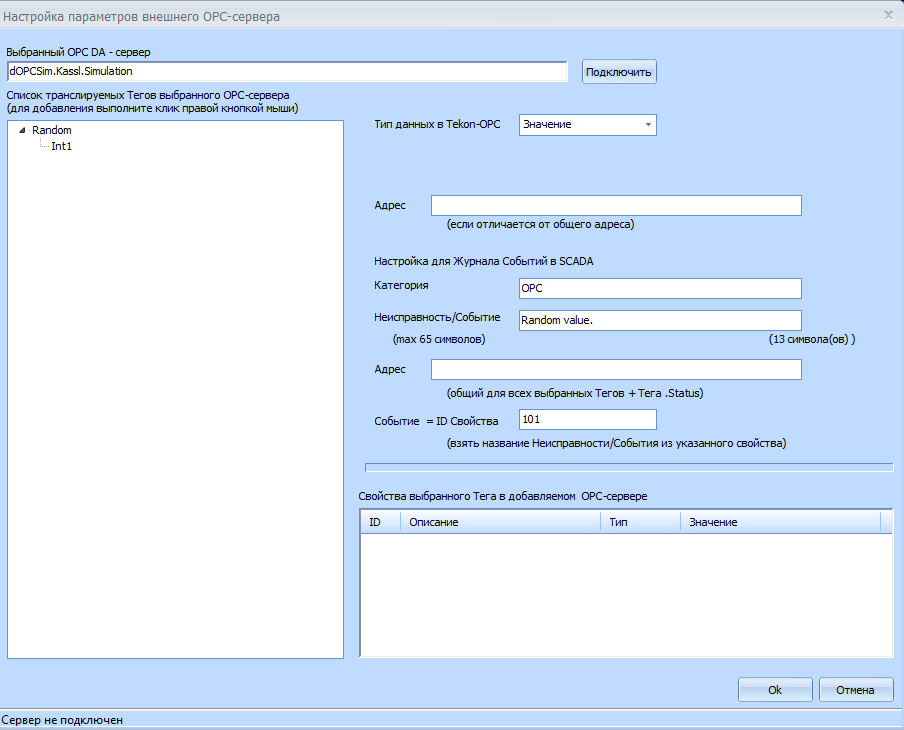

После добавления устройства OPC DA Ext следует выполнить двойной клик и открыть окно Настроек.

Opc da ext1.PNG
Далее вам следует нажать кнопку Подключить, выбрать требуемый ОРС-сервер из списка.

OPC-сервер выбирается только 1 раз. Изменить выбор впоследствии нельзя. Если вы ошиблись, то удалите устройство ОРС DA Ext и создайте его заново.

В поле Адрес (общий...) следует указать Адрес установки устройства (которое опрашивается сторонним ОРС-сервером), например: ИТП.

После этого в Спискок транслируемых Тегов следует добавить Теги сервера, которые будут передаваться в АСУД.SCADA.  Теги добавляются путем клика правой кнопкой мыши в Списке.

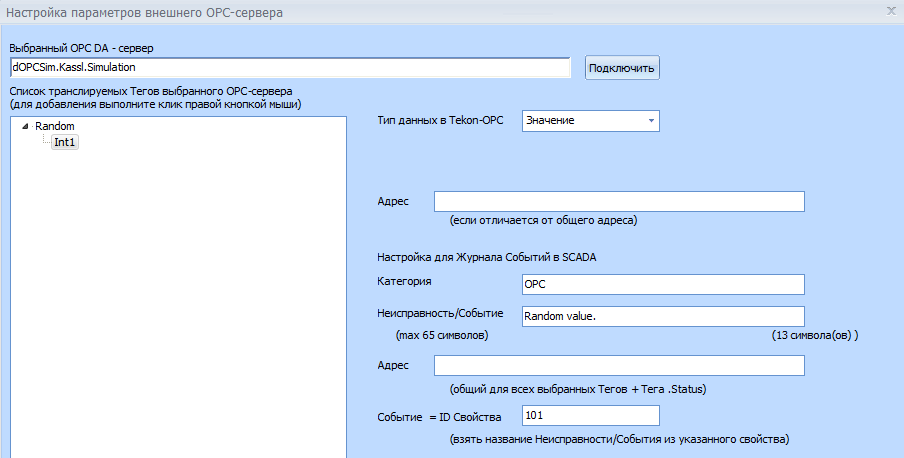

В открывшеся окне Браузера следует указать Тег (или группу Тегов через Ctrl + клик)  и двойным кликом мыши подтвердить свой выбор.

Opc da ext2.PNG

Далее для каждого выбранного Тега вы должны указать:

  • Тип данных в Tekon OPC  - т.е. как Tekon-OPC серверу следует интерпретировать полученное значение:
    • Значение - просто передать в SCADA значение, в том виде как оно получается от стороннего сервера. Обычно это данные Температуры, Давления и прочие числовые параметры.
    • Дискретник - анализировать, полученное значение как Дискретный сигнал, для визуализации в SCADA с помощью примитивов типа Дискретный датчик
      • Если входное значение <> 0  - это считается сигнальным состоянием входа
      • Если входное значение = 0 - это считается нормальным состоянием входа.
  • Адрес - если он по каким-то должен отличаться от общего адреса, указанного ниже (или оставить поле пустым)
  • Настройка для Журнала событий - как событие будет отображаться в журнале событий SCADA. Для типа Дискретник - заполнять обязательно,  иначе только в случае, если для отбражения  сигнала в примитиве Цифровой индикатор вы планируете устанавливать граничные значения
    • Категория - по умолчанию ОРС (можно не менять)
    • Неисправность - название неисправности

Замечение!
Если для Тега вы указали Тип данных - Дискретник, то вы сможете только читать значения со стороннего ОРС-сервера.
Если вы указали тип Значение, то в случае если сторонний ОРС-сервер разрешает записывать значения, вы сможете это делать с помощью примитива Текстовое поле + Скрипты в Tekon Scada

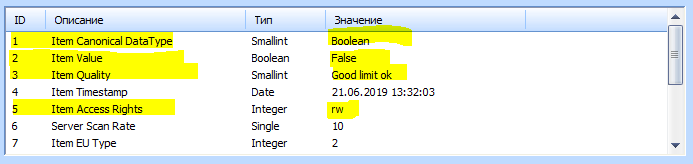

Если выбрать Item в списке, то отобразятся его свойства:

Opc da ext3.PNG

где:

  • ID=1 - тип данных
  • ID=2 - текущее значение (обновляется только при повторном клике)
  • ID=3 - текущее качество (обновляется только при повторном клике)
  • ID=5 - разрешение чтение / записи.  R - разрешено чтение, W - разрешена запись. Эти же разрешения будут проброшены в Tekon.OPC

На этом настройка завершена.

В АСУД.SCADA вы увидите настроенные вами Теги в общем адресном пространстве "DA Tekon"  Tekon OPC-сервера. Дополнительно будет добавлен тег .Status, отражающий факт корректного подключения к стороннему ОРС-серверу.

DBMonitoring

Доступно с версии 2.5.2

Это фоновое устройство, выполняющее функции мониторинога состояния приборов учета (и устройств), зарегистрированных в учетной БД original.gdb

Устройство явно не создается в Конфигураторе ОРС-сервера.

При старте ОРС-сервера (в режиме службы) устройство автоматически создается серверов, если в папке с OPC-сервером присутствует файл БД original.gdb, т.е. на объекте работает система учета ресурсов (или подключены и настроены устройства, работающие по протоколу Modbus).

Устройство выполняет периодическую проверку:

  • доступности БД
  • наличия приборов, связь с которыми отстутствует (оценка = 0).

Проверка выполняется сразу после старта ОРС-сервера и далее через указанный период (по умолчанию 600 секунд).

В случае необходимости изменить интервал проверки следует отредактировать параметр  <CheckPeriod> в файле OPC Server \ settings \ general.conf, указав желаемый  интервал в секундах (минимум 60 с.),   и перезапустить ОРС-сервер

<DBMonitor>
        <DBMonitor>
            <CheckPeriod>600</CheckPeriod>
        </DBMonitor>
 </DBMonitor>

Теги устройства   DBMonitoring:

Тег Тип Описание Тип примитива в SCADA
1 Status Оценка

Файл БД присутсвтует, удалось подключиться к БД, запросы корректно обрабатываются.

Если Status = 0  вероятно есть проблемы в работе БД

Статус
2 ConnectFailDevices Дискретный датчик

В БД есть не опрашиваемые приборы



Любой дискретный
3 TotalConnectFailCount

Число

Общее число не опрашиваемых приборов  Цифровой индикатор / Текстовое поле
4 TotalConnectedFailTable

Строка /

Таблица

Общее число не опрашиваемых приборов сгруппированных по типу ресурса Таблица (доп. примитив)
5 TotalConnectedFailAddressTable

Строка /

Таблица

Адресный список (первые 25 устройств) не опрашиваемых приборов  Таблица (доп. примитив)



Прибор считается "не опрашиваемым", если в ASUDBase в Шаг 2:

  • не отображается никаких данных
  • параметр Code = 0  (оценка опроса = 0)



ОСЦИЛЛОГРАФ НАПРАВЛЕНИЙ

Осциллограф направлений важный технический инструмент отражающий состояние линий связи АСУД-248. Осциллограф направлений позволяет отобразить посылки концентраторов Пульта или КИО, настроенных в данном ОРС-сервере, а также проанализировать состояние линий связи на отсутствие или наличие помех.

В осциллографе отображаются посылки выбранного направления одного выбранного устройства (Пульта или КИО) в адресном пространстве. Для переключения между направлениями следует использовать кнопки «влево», «вправо» в окне осциллографа. Пример посылки концентратора представлен на рисунке.

Opcserver osc2.PNG
Opcserver osc.PNG

Корректная посылка концентратора представляет собой раскрашенную гребенку с красной центральной вставкой. Отсутствие красной вставки говорит о неработоспособности концентратора, наличие помех в линии связи, что приводит к неправильному разбору посылки.

На рисунке видно, что в линии связи (выбранного направления) присутствуют концентраторы номер 2 и номер 8.

В осциллографе должны отображаться посылки только концентраторов выбранного направления, если наблюдаются посылки концентраторов, подключенных к другим направлению это говорит о наличии наводок в линиях связи, что может приводить к нестабильному разбору посылок концентраторов.

Влияние наводок можно попытаться снизить путем регулировки потенциометра «Порог ТЛ» (порог телеметрии) на лицевой стороне Пульта или КИО (под модулем направления, которое в настоящий момент отображается в осциллографе). Вращение потенциометра против часовой стрелки снижает чувствительность модуля направления, вращение по часовой стрелки увеличивает.

Если регулирая "Порог ТЛ" посылка концентратора не стабилизируется, возможно, в линии связи присутствует дублирование номеров концентраторов. Т.е. в направление подключено два концентратора с одинаковым номером.

При этом, как указано на рисунках А и В ниже, посылка в строке 2 то не разбирается, то разбирается.  Вероятно, несколько концентраторов в линии имеют номер 2, выставленный перемычками выбора адреса.


Рисунок А.


Рисунок B.

НАСТРОЙКА КОНЦЕНТРАТОРОВ

Помимо регистрации концентраторов в ОРС-сервере, каждый из них должен был настроен.

По сути, любой концентратор представляет собой набор из нескольких информационных

  • входов:
    • Дискретных датчиков.
    • Каналов переговорной головой связи (ПГС).
    • Температурных.
    • Аналоговых.
  • выходов:
    • Управления исполнительными устройствами.
  • цифровых интерфейсов:
    • RS-232 / RS-485.

Настройка концентратора подразумевает под собой указание «активных входов / выходов», а также указания различной служебной информации.

Для настройки следует выполнить двойной клик мыши на концентраторе на панели «Адресное пространство».


ПРОВОДНЫЕ КОНЦЕНТРАТОРЫ (TL-концентраторы)

Это основной тип концентраторов системы АСУД-248, подключаемый по 2-х или 4-х проводной «АСУДовской» линии связи к Пульту или КИО.

К некоторым проводным концентраторам могут быть дополнительно подключены RS-концентраторы по служебному интерфейсу RS-485.

КУН-2Д.1

Концентратор универсальный является основным концентратором системы АСУД-248.

В адресное пространство ОРС-сервера следует добавить концентратор КУН-2Д1

Окно настройки концентратора представлено на рисунке.

Opcserver kun.PNG

Данное окно является типовым и для других концентраторов, поэтому рассматривается максимально подробно.

В левой части окна перечислены настраиваемые каналы концентратора.

В правой части окна - типовой набор датчиков (шаблонов), который может быть сопоставлен с входами КУН.

Внимание! Все неиспользуемые информационные входы/выходы концентратора должны быть настроены, как «Резерв».

Для настройки канала в Резерв следует выбрать его и нажать кнопку Резерв.

В разделе «Общие настройки» следует обязательно корректно указать:

  1. Адрес установки концентратора. О рекомендациях по указанию адресной информации смотри здесь.
  2. Номер направления - номер линия связи (от 1 до 8), к которой подключен концентратор.
  3. Номер концентратора - номер, выставленный с помощью перемычек (от 2 до 32).


Номер концентратора также может определяться (например, в программе ASUDBase) по следующему правилу:

Номер_конц.= Номер_направления*100 + Номер_конц. в направлении

Например, номер 102 означает, что это 2-ой концентратор в 1-м направлении.

Настройка канала ПГС

Для настройки канала ПГС следует выбрать его номер в разделе «Каналы ПГС» слева, а затем выбрать, подходящий тип в разделе «Шаблоны» справа.

Во вкладке «Настройки», указываются дополнительные настройки для канала.

Opcserver kun voice.PNG
  • Настройки устройства - служебная информация о концентраторе, может содержать некоторые регистрационные данные. Одинакова для всех каналов переговорной связи и датчиков (заполнять не обязательно).
  • Журнал
    • Категория - содержит выбранный на предыдущем шаге шаблон. Может быть изменен. Используется при построении статистики карты в АСУД.SCADA.
    • Название - содержит выбранный на предыдущем шаге шаблон. Может быть изменен. Используется при добавлении записи переговора диспетчера в журнал записей переговоров в АСУД.SCADA.
  • Основные
    • Тэг - используется для привязки канала в АСУД.SCADA (изменять не следует).
    • Чувствительность - чувствительность срабатывания кнопки вызова. Определяет количество тактов опроса для принятия решения о состоянии датчика. Предназначена для исключения влияния дребезга контактов на работу системы.
    • Фильтр - включать ли фильтр ПГС (по умолчанию Да). Следует включать для всех новых концентраторов. Внимание! Для КУН старых серий (выпуск до 2005 года) следует при настройке отключать фильтр (иначе звук будет передаваться только в одну сторону).
    • Комментарий - произвольный комментарий (заполнять не обязательно)

Настройка дискретного входа

Для настройки дискретного входа необходимо выбрать его в разделе «Дискретные датчики» и выбрать подходящие описание в разделе «Шаблоны».

Дополнительные настройки канала представлены на рисунке.

Opcserver kun sensor.PNG
  • Настройки устройства - аналогично каналу ПГС
  • Журнал
    • Категория - аналогично каналу ПГС
    • Название - содержит выбранный на предыдущем шаге шаблон. Может быть изменен. Используется при при добавлении записи события в журнал событий в АСУД.SCADA.
    • Рег.номер - в общем случае определяет регистрационный номер лифта, если данный дискретный вход подключен к цепи безопасности лифта. Используется при отображении аварийных событий в журнале событий в АСУД.SCADA.
  • Основные
    • Тэг - аналогично каналу ПГС
    • Инверсия - указывает, как анализировать данный дискретный вход, как нормально замкнутый или нормально разомкнутый. По умолчанию (инверсии нет) вход анализируется как нормально разомкнутый.
    • Задержка - определяет задержку в минутах на оповещение о срабатывании датчика.
    • Чувствительность - регулирует чувствительность срабатывания датчика. Определяет количество тактов опроса (секунд) для принятия решения о состоянии датчика. Предназначена для исключения влияния дребезга контактов на работу системы. Данная настройка складывается с общей чувствительностью USB-Пульта или КИО если она установлена.
    • Уровень безопасности - определяет поведение программы в случае срабатывания датчика:
      • Обычный – срабатывание датчика сопровождается в АСУД.SCADA визуально-звуковой индикацией. В случае если диспетчер не реагирует на возникшую ситуацию, а датчик в этом время переходит в нормальное состояние, визуально-звуковая индикация о возникшем событии прекращается. Только таким образом должен быть настроен датчик, если в программе АСУД.SCADA он не будет однозначно связан с примитивом типа дискретный датчик (см. описание на АСУД.SCADA).
      • Охрана (по умолчанию) срабатывание датчика сопровождается в АСУД.SCADA визуально-звуковой индикацией, которая не прекращается (в независимости от состояния датчика) пока диспетчер не ознакомиться с данной аварией.
    • Комментарий - произвольный комментарий.

Настройка канала управления

Каналы управления, расположенные непосредственно в окне концентратора КУН, предназначены для управления каналами подключаемого к КУН концентратора КУП-2 (сам КУП-2 при этом в адресное пространство OPC-сервера не добавляется). Соответственно, каналы следует настраивать только при реальном подключении концентратора КУП-2. Следует иметь ввиду, что при этом к КУП-2 должна быть подключена нагрузка. Если настроить каналы с отключенной нагрузкой это приведет в дальнейшем к неверному отображению их состояния в АСУД.SCADA.

Opcserver kun control.PNG
  • Настройки устройства - аналогично каналу ПГС
  • Журнал
    • Категория / Название- аналогично каналу ПГС
  • Основные
    • Тэг - аналогично каналу ПГС
    • Инверсия - указывает, как контролировать вход контроля включения канала управления. Нет - вход нормально разомкнут. Да - вход нормально замкнут.
    • Тип - определяет тип группы управления. Если канал управления используется для управления освещением, возможно указания типа «Рабочее освещение», «Дежурное освещение» или «Наружное», что позволит выполнять в дальнейшем использовать функцию группового включения освещения на объекте в программе АСУД.SCADA.
      Внимание! Не следует указывать тип отличный от «Прочее», если канал таковым не является – это может привести к увеличению общего времени включения группового освещения.
  • LVM Data
    • Режим работы - определяет тип группы программы управления. Эта настройка позволяет задействовать канал в «Автомате управления освещением» в АСУД.SCADA. Для этого следует выбрать одну из 4-х программ управления, иначе следует выбрать настройку «Обычный».

Настройка канала температуры

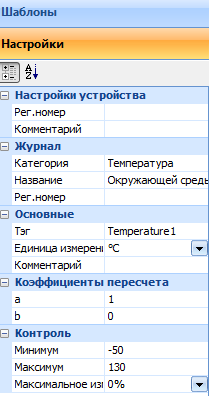

Для настройки датчиков температуры следует выбрать датчик в разделе «Каналы температуры» и подходящее описание в разделе «Шаблоны» справа.

Opcserver kun temper.PNG
  • Настройки устройства - аналогично каналу ПГС
  • Журнал - аналогично каналу Дискретный вход
  • Основные
    • Тэг - аналогично каналу ПГС
    • Единица измерения -
    • Комментарий - любой комментарий
  • Коэффициенты пересчета - (в общем случае изменять не следует) определяет поправочное значение для вычисления температуры. При этом результат вычисляется по формуле

Y = a*x + b
где: x – показание датчика температуры, a,b – поправочные коэффициенты.

  • Контроль - определяет диапазон допустимых значений. В случае выхода результата (Y) за указанный диапазон - это будет трактоваться как ошибка.
  • Максимальное изменение - позволяет установить допустимые границы изменения параметра за один такт опроса. Помогает избежать случайных всплесков в переходных процессах. Значение 0% - не использовать границы.

КУН-4Д.1

Концентратор универсальный - 4Д.1 - представляет собой фактически два концентратора, размещенных в одной коробке:

В адресное пространство ОРС-сервера соответственно следует добавить и настроить два концентратора:

КУН-2Д

(Внимание. Концентратор не выпускается с 2012 года)

В адресное пространство ОРС-сервера следует добавить концентратор КУН-2Д

Настройка концентратора в целом аналогична настройке КУН-2Д.1

КУН-Мини

Концентратор универсальный-Мини является упрощенной версией концентратора КУН.

В адресное пространство ОРС-сервера следует добавить концентратор КУН-2М

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Возможность подключения 2-х дополнительных дискретных датчиков реализована для концентраторов КУН-2М версий прошивок «01.2015» и выше.

Поскольку дискретные датчики 6 и 7 физически подключаются во входы датчиков температуры 1 и 2, то в окне следует настраивать либо датчик температуры, либо соответствующий дискретный датчик.

Для КУН-2М выпуска ранее 01.2015 использовать настройку дискретных входов 6,7 не следует. Входы должны быть настроены как Резерв.

КДД

Концентратор дискретных датчиков.

В адресное пространство ОРС-сервера следует добавить концентратор КДД

Настройка концентратора в целом аналогична настройке КУН-2Д.1

КТП-2

Концентратор теплового пункта.

В адресное пространство ОРС-сервера следует добавить концентратор КТП-2.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Настройка аналогового входа (каналы давления)

Для настройки канала давления следует выбрать канал в разделе «Каналы давления» и подходящее описание в разделе «Шаблоны» справа.

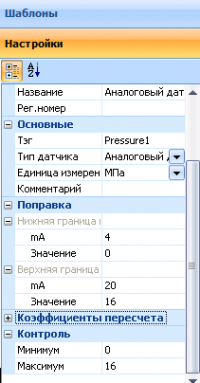

Окно настройки канала давления представлено на рисунке.

Opcserver ktp pressure.PNG
  • Настройки устройства - аналогично дискретного входа
  • Журнал - аналогично дискретного входа
  • Основные
    • Тэг - аналогично дискретного входа
    • Тип датчика - определяет тип подключаемого датчика давления:
      • Аналоговый датчик. Для данного типа датчика значение тока в mA на входе преобразуется в единицы измеряемой величины с учетов Поправки и Коэффициентов пересчета.
      • Электроконтактный манометр.
      • Токовый вход. Для данного типа датчика значение тока в mA на входе преобразуется в единицы измеряемой величины с учетом только Коэффициентов пересчета.
  • Поправка - определяет пропорцию вычисления результата по измеренному значению для Аналогового датчика.

Результирующее значение X определяется по следующей формуле

X = K*(Value - V1 ) + Z1

где:

К = (Z2 - Z1) / (V2 - V1)
  • V2, V1 - верхняя и нижняя границы измерений (mA).
  • Z2, Z1 - верхняя и нижняя границы значений.
  • Value значение тока в mA измеренное на входе.

Коэффициенты пересчета

Для аналогового датчика используется формула

Y = a*X + b

Для токового входа

Y = a*Value + b

Контроль - если вычисленное значение Y выходит за границы значений [Минимум ... Максимум] - это будет трактоваться как ошибка (в АСУД.SCADA появится синий восклицательный знак).


КТП-2 TL исполнение TLRS

Концентратор теплового пункта

В адресное пространство ОРС-сервера следует добавить концентратор КТП-2 TLRS.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Внимание!
Концентратор не совместим с предыдущей версией концентратора КТП-2
Поэтому в случае замены КТП-2 на КТП-2 TLRS, необходимо добавить новый концентратор
в адресное пространство и провести настройку каналов заново.

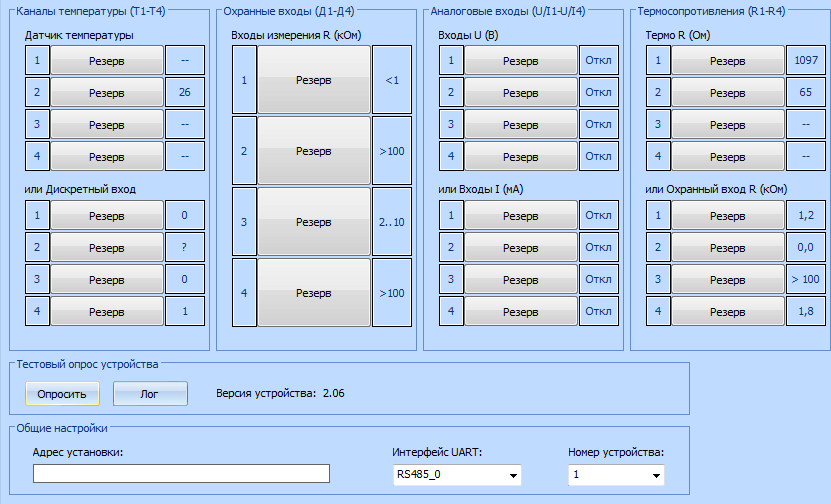

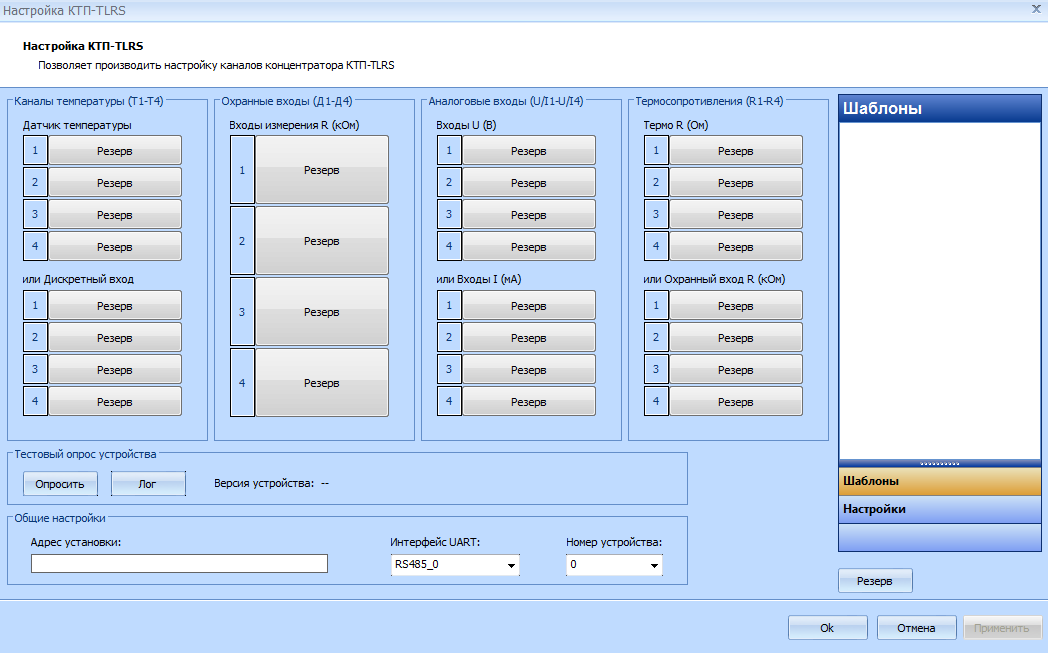

Окно настройки концентратора представлено на рисунке

Opcserver ktp2tlrs 1.PNG

Кнопка Включить позволяет запустить процесс опроса и визуализации состояния входов концентратора. Предварительно следует правильно указать, номер концентратора и номер направления, к которому подключен концентратор.

В процессе опроса будут также отображены:

  • Версия прошивки концентратора
  • Состояния Признака утечки на землю
  • Количество секунд с последнего полного опроса концентратора (полный опрос занимает не более 30 с.)
Opcserver ktp2tlrs 6.PNG

В указанном примере видно, что:

  • к входу Т2 подключен датчик темперутуры
  • вход Т4 - замкнут (состояние = 1), вероятно, подключен дискретный датчик
  • Д1 - замкнут (R < 1 кОм)
  • Д2, Д4 - разомкнуты (R > 100 кОм)
  • Д3 - замкнут (R в интервале 2..10 кОм)
  • Входы U/I, Термосопротивлений - не настроены (Откл) - при необходимости следует выполнить запись конфигурации на концентратор

Подробнее о работе и настройке охранных входов см. далее.

При выполнении настройки следует учитывать, что можно настроить (подключить):

  • Каналы температуры Т1-Т4
    • Либо датчик температуры
    • Либо дискретный датчик
  • Аналоговые входы U/I1-U/I4
    • Либо вход Ui
    • Либо вход Ii
  • Термосопротивления
    • Либо вход Termo R
    • Либо охранный датчик R

Запись конфигурации на концентратор

Внимание!
Если используются (будут подключены):
* Аналоговые входы Ui или Ii
* Входы Термосопротивлений R1-R4
то по окончании настройки каналов следует выполнить запись конфигурации на концентратор, подключив его по интерфейсу RS-485
Если запись конфигурации не выполняется, то концентратор не будет передавать в TL-линию состояние указанных входов.

Для выполнения настройки, потребуется:

  • Подключить концентратор по интерфейсу RS-485 через преобразователь USB - RS-485 или любой IP-концентратор к АРМ-диспетчера.
  • Выполнить настройку каналов концентратора в адресном пространстве ОРС-сервера, указать правильный номер концентратора в TL-линии.

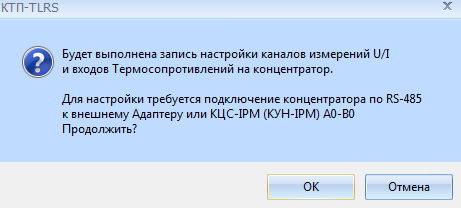

  • Нажать кнопку Настроить каналы по RS-485.
Opcserver ktp2tlrs 3.PNG

Далее в окне выбрать тип подключаемого адаптера

Opcserver ktp2tlrs 4.PNG

В поле RS-номер, отображается номер концентратора в RS-линии (равный указанному в настройках номеру концентратора в TL-линии минус 1).

В случае подключения адаптера USB - RS-485 выполнить запуск программы IP-COM.EXE, нажав кнопку Запустить (если кнопка не активна - программа уже запущена).

В программе IP-COM.EXE:

  • указать COM-порт Адаптера
  • параметры 9600 8-N-1
  • нажать Старт

Далее нажать кнопку Настроить каналы и дождаться (1-2 с.) окончания записи конфигурации на концентратор.

Настройка каналов будет записана в энергонезависимую память концентратора и не будет сброшена отключении питания.

Повторная перенастройка может потребоваться при изменении конфигурации входов, указанных в начале: Ui или Ii и/или R1-R4.

Настройка входов температуры

Opcserver ktp2tlrs 2.PNG

Где:

  • Контроль Min, Max - граничные значения (целые числа). При выходе измеренного значения за указанную границу оно будет отброшено. Значение 0 / 0 - не использовать контроль
  • M-фильтр - медианный фильтр, по умолчанию MF-5.



Настройка охранных входов Д1-Д4, Ri

Opcserver ktp2tlrs 5.PNG

Где:

  • Контроль шлейфа
    • Да - подключен дискретный датчик с сопротивлением
    • Нет - подключен обычный дискретный датчик. Значение измеренного сопротивления будет сравниваться с 3,9 кОм
      • R > 3.9 кОм   - вход разомкнут
      • R < 3.9 кОм   - вход замкнут
  • Число резисторов - R1 или R1_R2 - один или два резистора в схеме контроля шлейфа
    • R1 - 1 резистор. Контроль либо КЗ либо Обрыва шлейфа в зависимости от типа подключенного датчика
      • Порог Maх, Min - значение порога сопротивления нормального (не сигнального) состояния входа в Ом
    • R1_R2 - 2 резистора. Контроль КЗ и Обрыва шлейфа
      • Порог Maх, Min - значение порога сопротивления нормального (не сигнального) состояния входа в Ом
      • Порог КЗ - значение порога сопротивления состояния КЗ

Следует учитывать, что для входов Д1-Д4 значения порогов выбираются из значений 1000, 2000, 10000, 100000 Ом. Для входов Ri - значения можно указать вручную.

Примеры граничных значений порогов см. в статье Дискретный вход с функцией контроля шлейфа

Настройка входов термосопротивлений

При настройке входа следует указать тип подключаемого термосопротивления:

  • pt500 (концентратора будет анализировать сопротивление в диапазоне до 1 кОм)
  • pt1000 (концентратора будет анализировать сопротивление в диапазоне до 2 кОм)

Для термосопротивлений pt1000 зависимость Температуры от сопротивления может быть описана линейной функцией A*x + B, где

  • А = 0,26
  • B = -260

В случае подключения термосопротивления другого типа, используйте настройку Охранного входа Ri, указав параметры линейной функции согласно документации на датчик.

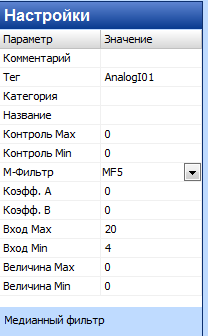

Настройка аналоговых входов

Аналогично входам концентратора КТП-2 (см. выше)

К измеренному значению тока или напряжения последовательно применяются:

  • пропорциональное преобразование
  • линейное преобразование

Если значение настроек Вход Max, Вход Min = 0, то будет применяться только Линейное преобразование A*x + B.

КУП-8

(Внимание! Концентратор управляющий-8 не выпускается с 01.2015 года)

В адресное пространство ОРС-сервера следует добавить концентратор КУП-8.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Дополнительно для каналов управления введена настройка, позволяющая реализовать управление устройством с помощью двух каналов КУП-8 (один канал включает устройство, другой выключает).
Это необходимо, например, при подключении к КУП-8 реле. Предположим в соответствии со схемой, реле подключены к 1 и 2 каналу КУП-8, обратная связь подключена на вход контроля управления 1. В этом случае следует:

  • В окне КУП-8 настроить канал управления 1, канал управления 2 установить в резерв.
  • В настройках канала управления 1 в разделе «Схема с реле» установить «Канал отключения» «2».

Внимание! При установке канала отключения, указанный канал должен быть настроен (слева в окне концентратора) как «Резерв».

КУП-2

(Внимание! Концентратор управляющий не выпускается с 01.2015 года)

Данный концентратор в адресном пространстве OPC-сервера не отображается (явно не добавляется).

При подключении КУП-2 к:

  • КУН-2Д.1, КУН-2Д каналы управления концентратора КУП отображаются в окне настройки КУН.
  • КУП-8 - в окне настройки КУП-8.

КИР-16

Концентратор измерителей расхода.

Экспорт настройки из ASUDBase

Массовую настройку концентраторов рекомендуется выполнять в программе ..\OPC Server\ASUDBase.exe (см. руководство администратора на программу), а затем выполнить обновление файла конфигурации OPC-сервера (меню ASUDBase Настройка \ SCADA \ Конфигурация КИР). Это предотвратит выполнение двойной работы по созданию конфигурации OPC сервера и базы данных учета.

Последовательность настройки:

  • Запустить Конфигуратор ОРС-сервера
  • Добавить Контроллеры: Пульт, КИО: к которым будут подключаться КИР-ы.
  • Для КИО запомнить присвоенные Идентификаторы контроллеров
  • Закрыть Конфигуратор ОРС-сервера
  • Выполнить регистрацию КИР в программе ASUDBase
  • Выполнить экспорт конфигурации из ASUDBase в ОРС-сервер
  • Запустить Конфигуратор ОРС-сервера для обновления настроек КИР.
Замечание!
При экспорте для версий ASUDBase ранее 1.5.80 следует на запрос "версии ОРС-сервера 2.3.6 или выше" - ответить Нет.
Иначе в конфигурацию будут добавлены только концентраторы (без настроенных каналов).

Ручной режим настройки

Если вы хотите выполнить добавление КИР в ручном режиме, то следует ...

В адресное пространство ОРС-сервера следует добавить концентратор КИР.

Общая настройка концентратора и настройка дискретного датчика в целом аналогична настройке КУН-2Д.1

Данные полученные с подключенного импульсного прибора могут быть записаны в БД (original.gdb) учетной информации. Для этого в БД должен быть зарегистрирован концентратор с номером данного КИР (подробнее см. руководство администратора на программу ASUDBase).

Настройка канала измерений

В случае если используется только программное обеспечение Текон-Автоматика (программа ASUDBase и т.д.) производить полную настройку канала измерения не обязательно, достаточно указать любой шаблон отличный от «Резерв».

КИР-16 TL исполнение TLRS

Смотри настройку концентратора КИР-16

КИР-РП

Концентратор измерителей расхода радио-приемник.

В адресное пространство ОРС-сервера следует добавить концентратор КИР-РП.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

КИР-КМ

Концентратор измерителей расхода квартирный модуль.

В адресное пространство ОРС-сервера следует добавить концентратор КИР-РП / КИР-КМ.

В окне настройки в поле Серийный номер следует указать MAC-адрес концентратора, как указано на наклейке КИР-КМ.

КЦС, КЦС-М

Концентратор цифровых сигналов, Концентратор цифровых сигналов-М.

В адресное пространство ОРС-сервера следует добавить концентратор КЦС или КЦС-М.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

К КЦС/КЦС-М допускается подключение одного внешнего устройства. При этом следует указать данное устройство путем выбора соответствующего драйвера из списка поддерживаемых драйверов устройств, нажав правой кнопкой мыши на КЦС/КЦС-М в адресном пространстве:

  • Логгер - служебный драйвер, который выполняет простое сохранение данных с подключенного устройства в файл в папке ...\OPC Server\Log\.

Данные полученные с подключенного прибора будут записаны в БД (original.gdb) учетной информации. Для этого в БД должен быть зарегистрирован концентратор с номером данного КЦС (подробнее см. руководство администратора на программу ASUDBase).

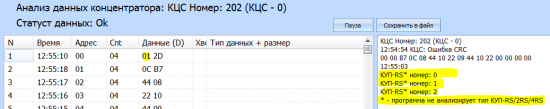

Если в процессе работы есть проблема с отображаемыми данными или их отсутствием, следует включить протоколирование работы модуля КЦС/КЦС-М путем редактирования файла settings\loggers.ini

Следует установить в 2 значение параметра kcs_driver.psm

 [Log]
 ...
 kcs_driver.psm=2
 ...

После сохранения файла, следует перезапустить сервер: запустить конфигуратор ОРС-сервера и после запуска закрыть его.

Далее через 30 минут работы сервера скопировать и отправить в тех. поддержку файлы каталога Log\ (за исключением файла modules.log).

Для отключения протоколирования работы модуля КЦС/КЦС-М следует изменить файл settings\loggers.ini

 [Log]
 ...
 kcs_driver.psm=0
 ...

IP- КОНЦЕНТРАТОРЫ

Концентраторы подключаемые напрямую к компьютерной сети.

Внимание!
Для версий АСУД.SCADA ниже 2.5.0 ознакомьтесь с ограничениями в работе IP-устройств

Если к IP-концентратору подключены:

  • RS-концентраторы - регистрируемые в адресном пространстве OPC-сервера
  • а также приборы учета (или Modbus контроллеры), регистрируемые в программе ASUDBase,

следует к IP-концентратору добавить устройство KCSLogger

КУН-IPМ

Концентратор универсальный -IPМ.

В адресное пространство ОРС-сервера следует добавить концентратор КУН-IP8.

Описание настройки КУН-IPM смотри далее в разделе КУН-IP8.

КУН-IP4

Концентратор универсальный -IP4.

В адресное пространство ОРС-сервера следует добавить концентратор КУН-IP4.

Описание настройки КУН-IP4 смотри далее в разделе КУН-IP8.

КУН-IP8

Концентратор универсальный -IP8.

В адресное пространство ОРС-сервера следует добавить концентратор КУН-IP8.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Понятие «номер направления», «номер концентратора» у концентратора отсутствует.

У дискретного входа концентратора есть дополнительная настройка «Режим работы»:

  • Геркон - обычный датчик типа «сухой контакт» (по умолчанию).
  • 3,9 кОм нормально замкнутый.
  • 3,9 кОм нормально разомкнутый.

Опрос концентратора осуществляется программой с частотой приблизительно раз в секунду. В некоторых случаях, например, при подключении КУН-IP через 3G-модемы, для экономии сетевого трафика может потребоваться уменьшить частоту опроса. Для этого следует изменить настройку «Период опроса», указав желаемый интервал опроса концентратора.

Внимание!
Для концентраторов версий ниже 3.х не следует использовать  каналы управления и температуры ввиду их физического отсутствия (оставить в резерве).
Внимание! Важно!
При добавлении нескольких устройств следует указывать уникальные IP-адреса
в настройках каждого устройства.
Дублирование IP-адресов может привести к некорректной работе программного обеспечения.

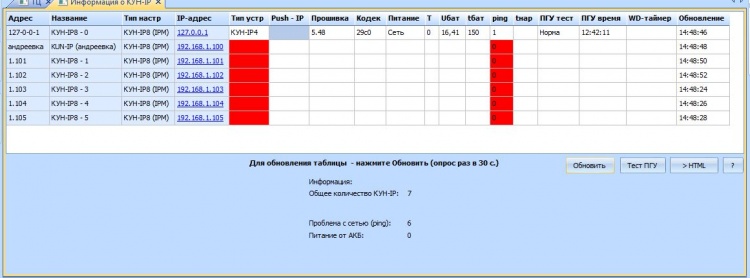

При работе с большим числом настроенных устройств обратите внимание на справочное окно Информация о настроенных КУН-IP.

КЦС-IPM

Концентратор цифровых сигналов - IP.

Внимание! Концентратор  в явном виде добавляется в адресное пространство
начиная с версии АСУД.SCADA 2.3.1

В окне настройки следует указать IP-адрес устройства.

Концентратор следует регистрировать в сервере если в SCADA необходимо отобразить его статус (оценку) или к нему подключены:

Если к КЦС-IPM подключены только сторонние контроллеры или приборы учета, то настройка приборов в этом случае выполняется в программе ASUDBase, а опрос - программой KCSLogger

В адресное пространство ОРС-сервера следует добавить концентратор КЦС-IPM.

RS- КОНЦЕНТРАТОРЫ

Подключаются к интерфейсу RS-485 IP- или TL-концентраторов.

RS-ТЕСТЕР

Может быть добавлен в конфигурацию к IP-концентратору и позволяет выполнить поиск/проверку связи подключенных RS-концентраторов.

Rs tester.PNG

После добавления устройства, следует выбрать интерфейс и по необходимости указать тип RS-концентратора. Далее нажать кнопку Сканировать.

В таблице будут отображены номера всех найденный концентраторов (или всех найденных концентраторов выбранного типа).

Далее можно проверить качество связи с концентраторами, указав число повтором теста, и нажав Тест связи.

Дополнительно:

  • IP-адрес Мастер устройства - отображается IP-адрес концентратора, к которому добавлен RS-ТЕСТЕР. Если поле не заполнено, следует выполнить настройку концентратора.
  • Конвертер - служебные данные
  • Время отклика RS - время отклика RS-концентратора в мс. В случаях проблем с опросом, можете попытаться увеличить значение данного параметра до 500, 700, 1000.

Перед проведением поиска (проверки) RS-концентраторов, возможно будет необходимо закрыть программу KCSLogger, если к данному IP-концентратору подключены приборы учета, зарегистрированные в ASUDBase.

Устройство RS-ТЕСТЕР будет автоматически удалено из адресного пространства после закрытия конфигуратора ОРС-сервера.

KCSLogger

Драйвер, который следует добавить к IP-концентратору если к нему подключены:

  • RS-концентраторы - регистрируемые в адресном пространстве OPC-сервера
  • а также приборы учета (или Modbus контроллеры), регистрируемые в программе ASUDBase

Если RS-концентраторы подключать не планируется, то добавлять Драйвер не следует. Опрос приборов учета будет осуществляться программой KCSLogger.

Драйвер позволяет организовать последовательный опрос RS-концентраторов и приборов учета, подключенных к IP-концентратору. В предыдущих версиях АСУД.SCADA (до 2.5.0) данная возможность отсутствовала и одновременное подключение на один IP-концентратор RS-концентраторов и прочих устройств - не допускалось.

Данные опроса, ошибки могут быть просмотрены в окне Статистика программы KCSLogger

КБП-RS

(Внимание! Концентратор безопасности подъемников - RS не выпускается с 2013 года)
Внимание! Концентратор не поддерживается в ПО АСУД.SCADA версии 2.3.1 и выше
Для работы с концентратором следует использовать версию 2.1.3

Концентратор КБП-RS может быть подключен к КУН-2ДМ (Мини-КУН).

Настройка каналов управления, дискретных входов, переговорного канала концентратора аналогична настройке КУН-2Д.1. Настройка каналов состояния - фиксирована.

К КУН-2ДМ может быть добавлен только один концентратор КБП-RS.

КБП-RSM

Внимание! Концентратор не поддерживается в ПО АСУД.SCADA версий 2.3.1 - 2.4.1
Используйте версию ПО 2.5.0

КСЛ-RS

Концентратор сопряжения с лифтом - RS.

Следует:

  • добавить в адресное пространство КСЛ-RS к TL- или IP-концентратору, к которому подключен КСЛ-RS.
  • указать адрес КСЛ-RS, выставленный на нем перемычками

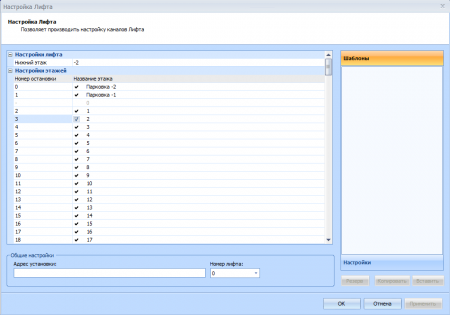

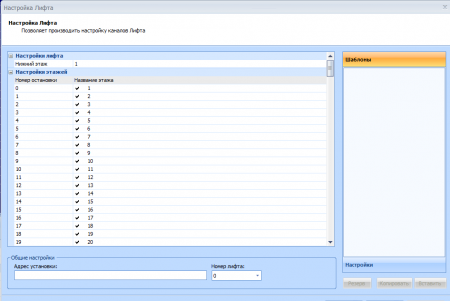

  • добавить необходимое число Лифтов (минимум 1), подробнее см. информацию по конкретной СУЛ.
  • указать адреса Лифтов, подробнее см. информацию по конкретной СУЛ.
Адресное пространство ОРС-сервера

В случае подключения КСЛ-RS к TL- концентраторам (КУН-2ДМ или КУН-2Д.1), для проверки корректности обмена данных с СУЛ, удобно после регистрации КСЛ-RS воспользоваться меню Вид / Данные концентратора и выбрать в адресном пространстве тот TL-концентратор, к которому подключен КСЛ-RS.

При этом в открывшемся окне будет отображаться набор данных, поступаемых от КСЛ-RS (СУЛ).

Интерпретация данных уточняется в описании на конкретную СУЛ.

КУП-RS

(Внимание! Концентратор управляющий - RS не выпускается с 2015 года)

Концентратор управляющий - RS.

В адресное пространство ОРС-сервера следует добавить концентратор КУП-2RS.

Настройка каналов управления и дискретных входов концентратора в целом аналогична настройке КУН-2Д.1

КУП-2RS

Концентратор управляющий - 2RS.

В адресное пространство ОРС-сервера следует добавить концентратор КУП-2RS.

Настройка каналов управления и дискретных входов концентратора в целом аналогична настройке КУН-2Д.1

КУП-4RS

Концентратор управляющий - 4RS.

В адресное пространство ОРС-сервера следует добавить концентратор КУП-4RS.

Настройка каналов управления и дискретных входов концентратора в целом аналогична настройке КУН-2Д.1

Дискретный сигнал Контроль 220В (не активен, присутствует всегда по умолчанию) позволяет визуализировать в SCADA наличие/отстуствие питающего напряжения 220В непосредствено на КУП:

  • сигнальное состояние - есть питание 220В

Для визуализации данного сигнала в SCADA рекомендуется использовать либо обычный Дискретник с отключенной функцией добавления информации в Журнал событий, либо примитив Текстовое поле, либо LED-индикатор.


КТП-2 RS исполнение TLRS

Концентратор теплового пункта

В адресное пространство ОРС-сервера следует добавить концентратор КТП-2 TLRS.

Настройка концентратора в целом аналогична настройке КУН-2Д.1

Окно настройки концентратора представлено на рисунке

Opcserver ktp2tlrs 7.PNG

Кнопка Опросить позволяет выполнить опрос и визуализацию состояния входов концентратора. Предварительно следует правильно указать, номер концентратора и Интерфейс, к которому подключен концентратор.

В процессе опроса будут также отображены:

  • Версия прошивки концентратора
Opcserver ktp2tlrs 8.PNG

В указанном примере видно, что:

  • к входу Т2 подключен датчик темперутуры
  • вход Т4 - замкнут (состояние = 1), вероятно, подключен дискретный датчик
  • Д1 - замкнут (R < 1 кОм)
  • Д2, Д4 - разомкнуты (R > 100 кОм)
  • Д3 - замкнут (R в интервале 2..10 кОм)
  • Входы U/I - не настроены (Откл)

При выполнении настройки следует учитывать, что можно настроить (подключить):

  • Каналы температуры Т1-Т4
    • Либо датчик температуры
    • Либо дискретный датчик
  • Аналоговые входы U/I1-U/I4
    • Либо вход Ui
    • Либо вход Ii
  • Термосопротивления
    • Либо вход Termo R
    • Либо охранный датчик R

Настройка входов концентратора  аналогична  для случая подключения концентратора в TL-линию,  см. в описании выше

КДД-RS

КИР-RS

Концентратор измерителей расхода - RS

В адресное пространство явно не добавляется.

Регистрируется в программе ASUDBase. Опрос осуществляется программой KCSLogger

КИР-16 RS исполнение TLRS

Концентратор измерителей расхода исполнение TLRS

В адресное пространство явно не добавляется.

Регистрируется в программе ASUDBase. Опрос осуществляется программой KCSLogger

Прочие устройства

Подключаются к интерфейсу RS-485 IP- или TL-концентраторов.

УПСЛ

Устройство переговорной связи лифта.

УПСЛ обычно подключается к концентратору КУН.

Следует настроить каналы КУН, к которому подключен ПУ УПСЛ:

  • канал переговорной связи (см. пример КУН-2Д.1 выше)
  • дополнительно (если подключены):
    • дискретный вход, к которому подключен сигнал Пожар ПУ УПСЛ
      • установить настройку задержка 1 минута (см. пример КУН-2Д.1 выше)
    • дискретный вход, к которому подключен сигнал Авария ПУ УПСЛ
      • установить настройку Инверсия и задержка 1 минута (см. пример КУН-2Д.1 выше)

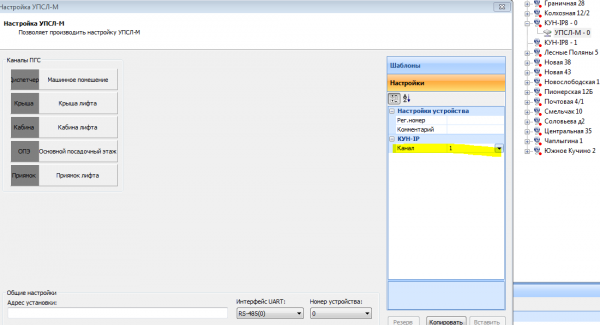

Если УПСЛ подключается по цифровому интерфейсу RS-485, то для концентратора КУН, к которому подключено УПСЛ следует добавить устройство - УПСЛ.

В настройках устройства УПСЛ указать номер, выставленный перемычками на ПУ УПСЛ (обычно следует оставить значение 0).

ДОПОЛНИТЕЛЬНО

Данные TL- концентратора

При работе с RS-концентраторами, подключенными через TL-концентраторы, или при подключении сторонних устройств к концентраторам КЦС, КЦС-М через цифровые интерфейсы RS-232/RS-485 в целях диагностики обмена данными удобно использовать функционал окна Данные концентратора.

Для этого:

  • зарегистрировать TL-концентратор (к которому подключено устройство или RS-концентратор) в Tekon OPC-сервер, указать в настройках его номер в линии связи
  • открыть окно Вид \ Данные концентратора
  • повторно выбрать TL-концентратор в адресном пространстве сервера справа

В случае, если регистрация контроллера (КИО и т.п.), к которому подключен TL-концентратор, была осуществлена только что, может потребоваться перезапуск конфигуратора ОРС-сервера.

В окне отображается:

  • информация о типе и адресе подключенных RS-концентраторов или устройств
  • различная дополнительная информация


Диагностика подключенных RS-устройств

Примеры отображения данных

Данные от КУП-RS и КСЛ-RS


Данные от КУП-RS

Подробнее см. описания концентраторов КУН-2Д.1, КУН-2ДМ, КЦС, КСЛ-RS.

Диагностика ПГС

Для выбранного концентратора КУН-2Д.1 возможно проведение автоматизированная проверка исправности каналов ПГС

Для запуска теста следует нажать кнопку Тест. Примерно через 10 с. в окне с таблицей отобразятся результаты тестирования.

Test ggs.JPG

Подробнее о тесте ПГС см. в описании на КУН-2Д.1

Для концентраторов типа КУН-IP8, КУН-IP4 подобная проверка может проведена в окне Дополнительно / Оборудование / Информация о КУН-IP. Подробнее о тесте ПГС см. автоматический тест ПГУ КУН-IP8(4).

Информация о настроенных КИО

При подключении большого числа КИО может быть удобно отобразить текущее состояние всех устройств в сводной таблице.

Для этого следует, после регистрации КИО в адресном пространстве, выбрать меню Дополнительно / Оборудование / Информация о КИО (или Дополнительно / Управление КИО на себя).


В таблице представлены данные о зарегистрированных контроллерах, их текущем состоянии и некоторая дополнительная информация.

Где:

  • Название - имя КИО в адресном пространстве
  • Тип настр. - тип драйвера КИО, указанный при настройке
  • IP-адрес - IP-адрес КИО
  • Подключен - состояние подключения КИО к ОРС-серверу
  • Тип устр. - реальный тип устройства, определенных драйвером
  • IP-диспетчера - IP-адрес диспетчера настроенный на КИО (подробнее см. далее)
  • Прошивка - версия прошивки контроллера (для КИО-8(4)L, КИО-2М)
  • Кодек - тип звукового кодека (для КИО-8(4)L)
  • Питание - схема питания Сеть / ИБП (для КИО-2М)
  • Т - температура процессора КИО (для КИО-8(4)L, КИО-2М)
  • Uбат - напряжение АКБ (для КИО-2М)
  • Модули направления - напряжение на выходах модулей (для КИО-8(4)L, КИО-2М)
  • ping - время ответа в мс. на ping-пакеты
  • tнар - время наработки КИО в часах (для КИО-8(4)L)
  • Обновление - время последнего обновления данных

Обновление данных происходит не чаще одного раза в 2 секунды.

Данные требующие внимания оператора выделяются красным. Например, как указано в таблице:

  1. На самом деле указан IP-адрес (127.0.0.1) КУН-IP, а не КИО
  2. Нет ping-a (не доступно по сети устройство) с IP 192.168.1.100

Для чтения настроенного IP-адреса диспетчера следует указать правильные Логин и Пароль и нажать Прочитать IP-диспетчера.

Для изменения IP-адреса диспетчера следует указать правильные Логин и Пароль, новый IP-адрес и нажать Управление на себя.

Дополнительные элементы управления:

  • > HTML - сохранить таблицу в файл Log\kio.html
  • Локальные IP-адреса - перечень адресов локальной машины для быстрой настройки поля Установить IP-адрес диспетчера.
  •  ? - отобразить справочное окно

При клике мышкой на название столбца произойдет сортировка таблицы с блокировкой обновления данных КИО. Для восстановления опроса состояния следует снять флажок Блокировать обновление состояния КИО.

Замечание!
Подобное окно может быть отражено и в АСУД.SCADA

Информация о настроенных КУН-IP

При подключении большого числа КУН-IP (любых версий) может быть удобно отобразить текущее состояние всех устройств в сводной таблице.

Для этого следует, после регистрации КИО в адресном пространстве, выбрать меню Дополнительно / Оборудование / Информация о КУН-IP.

Kun ip svodreport.JPG

В таблице представлены данные о зарегистрированных контроллерах, их текущем состоянии и некоторая дополнительная информация.

Справочная информация отображается по кнопку "?".

Обновление данных происходит не чаще одного раза в 2 секунды.

Данные требующие внимания оператора выделяются красным.

Дополнительные элементы управления:

  • > HTML - сохранить таблицу в файл Log\kio.html
  • Тест ПГУ - выполнить тестирование каналов переговорной связи концентратора, подробнее см. здесь.
  •  ? - отобразить справочное окно
Замечание!
Подобное окно может быть отражено и в АСУД.SCADA

Данные приборов учета

См.:

Modbus- устройства

См. описание Modbus-устройства




ПРИЛОЖЕНИЕ A. Дополнительная настройка DCOM

Смотри DCOM Дополнительная настройка

ПРИЛОЖЕНИЕ Б. Порядок настройки КИО

КИО-8 (4)

Описывается процесс настройки КИО-8 в случае работы в режиме ретрансляции данных на Пульт-ПК (или ПК) диспетчера.

  1. Включить КИО.
  2. Выполнить вход в Windows под пользователем AdminScada.
  3. Настроить IP-адрес КИО (Панель управления \ Сетевые подключения)
  4. Запустить Конфигуратор ОРС-сервера
  5. Выбрать меню «Настройка\Настройки».
  6. В левом окне диалога выберите из списка пункт «Оборудование\USB Пульт». В правом окне диалога выберите режим работы сервера «WinAl» («Ретрансляция»), указать IP-адрес Пульта-ПК или ПК диспетчера.
  7. Слева «Переговорная связь», устройство записи / воспроизведения «USB audio codec», установить «Включить прием входящих».
  8. Слева «Телефонный аппарат», «Не использовать».
  9. Закрыть окно «Настройки».
  10. Добавить в адресном пространстве устройство USB-пульт, в окне свойств (если окна не видно выбрать меню Вид \ Свойства) установить режим работы модулей направления: 2-х или 4-х проводный.
  11. Закрыть конфигуратор.

На этом настройка КИО-8 закончена.




КИО старого типа

  1. Включить КИО.
  2. Убедиться, что версия программы RegTekon 8.2 (иначе обновить)
  3. Настроить IP-адрес КИО (Панель управления \ Сетевые подключения)
  4. Указать в файле конфигурации C:\1alarm\registr.ini IP-адрес Пульта-ПК или ПК диспетчера.
  5. Перезапустить программу RegTekon.

На этом настройка КИО старого типа закончена.
