Передача данных в облачный сервис Tekon CLOUD

ВВЕДЕНИЕ

TEKON CLOUD (https://cloud.tekon.ru)- облачный сервис онлайн мониторинга компании Текон-Автоматика, который позволяет в режиме реального времени наблюдать за состоянием:

связь,
неисправность,
текущие и архивные значения,

инженерного оборудования, подключенного к АРМ АСУД-248М в любом месте с помощью Интернет-браузера.

Для предоставления доступа к сервису обратитесь с запросом на электронную почту Текон-Автоматика.

В настоящее время сервис работает в тестовом режиме, доступ к системе предоставляется бесплатно.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ

Для подключения к системе мониторинга необходимо:

установить ПО АСУД.SCADA 3.1.2 или выше
наличие постоянного доступ к сети Интернет на стороне АРМ
получить логин и пароль для доступа к системе в Текон-Автоматика
настроить агент передачи данных: устройство DA Tekon \ DA Proxy \ Tekon CLOUD в Tekon OPC-сервер

ВОЗМОЖНОСТИ СИСТЕМЫ

В настоящее время набор данных передаваемых с АРМ (Tekon OPC-сервер) ограничен следующим перечнем сигналов:

состояние лифтов (подключенных через КСЛ-RS): этаж, ошибка, режим работы и т.п.
состояние подсистем ОВиК (любых настроенных Modbus-устройств)
состояние связи (оценка) всех настроенных устройств в адресном пространстве ОРС-сервера
состояние всех настроенных КИО: версия прошивки, режим работы и т.п.
состояние Сервера: служебная информация монитора ресурсов

Т.е. акцент сделан на лифты, modbus-контроллеры и исправность оборудования диспетчеризации.

Форма представления данных в системе:

таблицы,
графики,
сводки,
гео-информация.

Возможность управления АРМ со стороны системы в настоящий момент - не реализована.

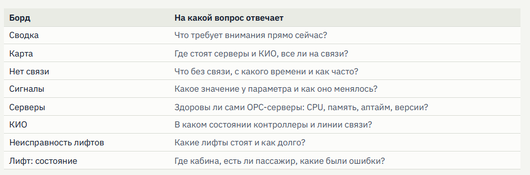

Анализируемые данные в системе сгруппированы по удобным бордам (информационным доскам).

Пример отображения информации на различных бордах приведен ниже.

В ПЕРСПЕКТИВЕ

расширение / корректировка перечня визуализируемых данных
архив событий
push-уведомления на мобильные телефоны

НАСТРОЙКА СИСТЕМЫ

Пользователи системы

В системе реализовано три типа учетных записей:

Admin - администратор платформы, представитель компании Текон-Автоматика.
PowerUser - продвинутый пользователь
User - пользователь, сотрудник

После запроса в Текон-Автоматика данных на доступ, вы, как представитель компании, получаете логин и пароль пользователя PowerUser.

PowerUser - владелец оборудования диспетчеризации в системе. В его ведении могут находиться один или несколько объектов, на каждом из которых может быть один или несколько OPC-серверов, подключенных к системе. Все серверы, подключённые под вашим логином, автоматически становятся вашими: регистрировать их отдельно в системе мониторинга не нужно.

PowerUser, может:

видеть все свои объекты и серверы на всех бордах;
заводить сотрудников (User) и решать, какие объекты видит каждый их них;
выдавать логин и CLOUD-токен (Токен или пароль на подключение) монтажнику, который настраивает агента передачи на объекте;
удалять данные объектов и серверов, выведенных из работы.

User - ваш сотрудник или представитель заказчика. Он:

видит только выданные ему объекты,
работает с бордами и меняет свой пароль.
ничего не настраивает и не удаляет.

Шаг 1. Первый вход

Откройте https://cloud.tekon.ru в браузере и войдите в систему с выданными вам учетными данными.

По желанию, измените пароль на вход в систему.

Шаг 2. Подключение серверов

Сервер появляется в системе мониторинга сам, как только агент на объекте начинает передавать данные.

Передайте монтажнику:

Ваш логин — он же логин агента.
Токен — скопируйте его в своём профиле.
Имена объекта и сервера — это крайне важно, подробнее далее.
Корректный адрес установки — без него сервер не попадёт на карту.

Внимание: токен - это не пароль вашего входа в систему, это отдельный пароль агента в вашем профиле.

Для второго и следующих серверов логин и токен те же, меняются только имена: объект/сервер.

Как присваивать имя Объект/Сервер конкретному серверу.

Сервер - это физически один OPC-сервер с агентом передачи данных.

Обычно это диспетчерский АРМ с установленной SCADA, если SCADA и ОРС-сервер запускаются на одной машине. Или это Пульт-ПК с ОРС-сервером, если SCADA, подключается к нему удаленно.

Объект - это и совокупность серверов установленных в рамках определенной географической локации (Города, Района, ЖК и т.п.), и единица доступа в системе мониторинга: сотруднику (пользователю User) выдаётся доступ к сигналу объектов целиком, со всеми его серверами.

Часто на объекте может быть настроен всего один сервер.

Если в вашем ведении несколько ЖК с одним или несколькими Серверами на каждом, вы можете использовать следующий принцип:

ЖК Уютный/Сервер
ЖК Корона Москвы/Сервер 1
ЖК Корона Москвы/Сервер 2

Если в вашем ведении несколько ЖК и вы хотите выполнить территориальную группировку

САО/ЖК Уютный
ЦАО/ЖК Корона Москвы Сервер 1
ЦАО/ЖК Корона Москвы Сервер 2

Имя Объект / Сервер должно быть уникальным для всех агентов передачи с вашим логином. Дублирование приведет к нежелательной путанице сигналов в системе мониторинга.

Правила:

Имена задаются один раз. В вебе их не переименовать, а новое имя в агенте создаёт новый объект — история останется под старым.
Имя сервера уникально в пределах объекта. Два одноимённых сервера сольются в один.

Если вы указали неудачное имя в агенте, и хотите изменить его, следует:

запустить на АРМ конфигуратор ОРС-сервере
внести изменения в настройка Tekon CLOUD
удалить в вебе профиле PowerUser ошибочный объект / сервер
закрыть конфигуратор

Проверьте, что сервер появился

После того, как монтажник настроит в конфигурации ОРС-сервер устройство Tekon CLOUD и закроет конфигуратор, агент начнет передачу данных в систему.

Откройте раздел «Мои объекты и серверы» в профиле. Сервер появится там автоматически.

У сервера должны быть: число сигналов, статус «на связи» и свежее последнее значение. Затем найдите его на «Карте».

Если Сервера нет — проверьте с монтажником логин и токен в конфигурации агента.

Не помогло — обратитесь к администратору системы.

Шаг 3. Сотрудники и доступ

Сотрудники заводятся в меню «Учётная запись → Мои пользователи».

Создайте пользователя и введите его имя. Логин соберётся сам: <ваш логин>_<имя> , например liftservis_disp .
Задайте пароль и передайте эти данные сотруднику.
Отметьте объекты, которые он должен видеть сотрудник.

Что важно знать:

Доступ выдаётся на объект целиком. Один сервер из объекта выдать нельзя.
Новый сервер внутри уже выданного объекта сотрудник увидит сразу.
Новый объект нужно выдать отдельно.
Блокировки нет: чтобы закрыть доступ, сотрудника удаляют.

Работа с бордами

Начинайте со «Сводки»: если список «Требует внимания сейчас» пуст, всё в порядке.

Остальные борды — для разбора конкретной проблемы.

Полезные приёмы:

Фильтр «Объект / Сервер» сквозной: выбран на одном борде — действует на всех.
При одном обрыве зависимые устройства не показываются отдельно: они свёрнуты в счётчик у первопричины. Чинить нужно первопричину.
Клик по параметру на «Сигналах» или по ячейке на «Серверах» открывает график за 1 ч, 24 ч или 7 дней. У текстовых параметров вместо графика — таблица изменений.
Адрес страницы «Сигналов» с выбранным устройством можно переслать коллеге с доступом к этому объекту.
Для отчётности — «Дольше порога» на «Нет связи»: кто был без связи дольше N часов за выбранный период.

Обслуживание

Удаление объекта или сервера

Удаляйте данные только того, что выведено из работы.

Удаление необратимо и стирает всю историю.

Сначала остановите агент на объекте. Иначе объект появится снова, уже без истории. Запустите конфигуратор ОРС-сервера, удалите устройство Tekon CLOUD.
В «Моих объектах и серверах» удалите нужный объект или сервер.

Перевыпуск токена доступа

Перевыпускайте CLOUD-токен только при утечке (компрометации).

После перевыпуска все ваши агенты перестанут подключаться к системе, пока:

администратор не обновит токен на сервере платформы;
монтажник не пропишет новый токен в каждый агент.

Согласуйте перевыпуск с администратором платформы заранее.
