УПСЛ-М
Содержание
- 1 ВВЕДЕНИЕ
- 2 ВЕРСИИ ПРОШИВОК
- 3 НАЗНАЧЕНИЕ
- 4 СОВМЕСТИМОСТЬ ЭЛЕМЕНТОВ УПСЛ-М И УПСЛ
- 5 ОБЩИЕ УКАЗАНИЯ
- 6 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- 7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 8 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
- 9 ОСНОВНЫЕ ОТЛИЧИЯ ОТ УПСЛ
- 10 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
- 10.1 ПУ-М - пульт управления переговорный
- 10.2 Устройства переговорные-М
- 10.3 Плата оптореле УПУ-М
- 10.4 Типовые конфигурации УПСЛ-М
- 10.5 Работа системы
- 10.5.1 Вызов абонента с ПУ-М
- 10.5.2 Вызов от абонента
- 10.5.3 Переговорная связь при наличии системы диспетчеризации
- 10.5.4 Переговороная связь лифта для пожарных
- 10.5.5 Автоматический тест исправности каналов ПГС
- 10.5.6 Дополнительное информационное сопровождение для людей с ограниченными возможностями
- 10.6 Элементы индикации и управления
- 11 РАЗМЕЩЕНИЕ И МОНТАЖ
- 12 ИНТЕГРАЦИЯ С ДИСПЕТЧЕРСКИМИ КОМПЛЕКСАМИ
- 13 СХЕМЫ ПОДКЛЮЧЕНИЯ
- 14 НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
- 15 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- 15.1 Нестабильная связь между ПУ-М и УПУ-М
- 15.2 Не включается канал связи УПУ при подключении УПСЛ по RS-485 к IP-устройствам
- 15.3 Свечение светодиодов ПГУ-М ОПЭ, светодиодов "аварийный вызов подан/принят" в нормальном режиме работы УПСЛ-М
- 15.4 Шум в ПГУ кабины в обычном режиме работы УПСЛ-М
- 15.5 Щелчки (тикание) во время переговорной связи
- 15.6 Пропадание переговорной связи в версиях прошивки ниже 4.6
- 16 ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
- 17 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 18 УСЛОВИЯ ГАРАНТИИ
ВВЕДЕНИЕ
Настоящая инструкция содержит указания по установке, подключению, пуску и техническому обслуживанию Устройства переговорной связи лифта-М (далее УПСЛ-М).
УПСЛ-М поставляется с 01.06.2020 взамен устройства УПСЛ.
При эксплуатации УПСЛ-М, наряду с соблюдением требований данной инструкции, необходимо также руководствоваться следующими документами:
- Технический регламент ТР ТС 011/2011 Безопасность лифтов.
- ГОСТ Р 53780-2010. Лифты. Общие требования безопасности к устройству и установке
- ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов.
- ГОСТ 33652-2019 (EN 81-70:2018) Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения.
- ГОСТ 34305-2017 (EN 81-72:2015) Лифты пассажирские. Лифты для пожарных.
- ПУЭ - Правила устройства электроустановок.
- ППР – Правила проведения работ на лифтах.
- НКУ - Низковольтное комплектное устройство управления лифтом.
ВЕРСИИ ПРОШИВОК
Версию прошивки можно посмотреть на плате ПУ-М, УПУ-М либо в ОРС-сервере при подключении УПСЛ-М к IP-концентраторам.

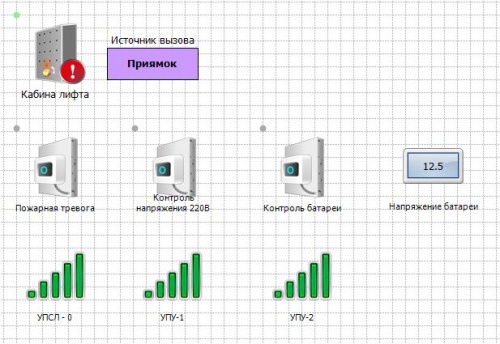

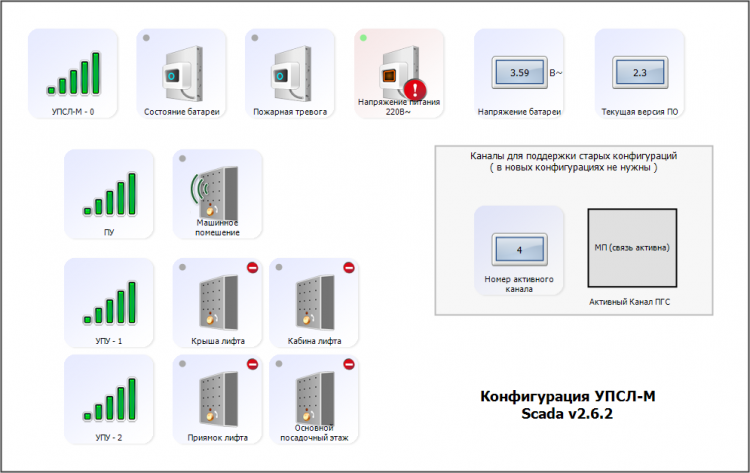

Начиная с АСУД.SCADA версии 2.3.8 версию прошивки можно посмотреть непосредственно в SCADA (тег .System.FirmwareVerion)
Обновление прошивки осуществляется только в Текон-Автоматика.
Версии прошивок 2.х и 3.х идентичины с точки зрения функционала и отличаются только версией аппаратной части УПСЛ-М, на которую они могут быть установлены.
Версии прошивок 5.х - устройства с процессором GigaDevice.
Устройства с прошивкой 5.х ожидаются к поставке летом 2025
5.6 от 20.03.2025
- изменения аналогичны версии 4.6
- поддержка двух новых дискретных входов на плате ПУ-М.
Версии прошивок 4.х - устройства с процессором GigaDevice.
4.6 от 20.03.2025
- исправлено автоматическое восстановление защиты при КЗ в ЛС1
(проблема характерна для устройств с версиями прошивки 4.х) - в протокол RS-485 добавлен бит КЗ в ЛС1 и сброс битов ответа усилителей при КЗ в ЛС1
- добавлена возможность связи диспетчера с ПУ-М при КЗ в ЛС1
4.5 от хх.хх.2023
- при включенной ГГС с любой точкой и диспетчером нажатие кнопки "Сброс" на ПУ теперь заблокировано
- в прошивке УПУ-М исключена нештатная подсветка индикаторов "С1" и "С2", наблюдавшаяся на платах 7.102.030 изм. 4 и 7.102.030 изм. 5
.4.4 от хх.хх. 2023 (серийно не прошивалась)
- исправлено возможное кратковременное пропадание связи с УПУ после нажатия кнопки сброса на ПУ
.4.3 от хх.хх. 2023
- Первая версия прошивки устройств с процессором GigaDevice
3.8 от 28.07.2021
- в устройствах УПУ-М исправлен анализ начального состояния входа Пожар.
(ранее нормальнозамкнутое состояние могло анализироваться некорректно).
2.4 (3.4) от 17.07.2020
- исправлена ошибка в автоматическом тесте ПГС
- добавлена возможность вызова диспетчера из кабины лифта во время режима «перевозка пожарных подразделений» (фаза 2).
2.2 (3.2) от 01.04.2020
- первая отдаточная версия прошивки
НАЗНАЧЕНИЕ
Устройство переговорной связи лифта (УПСЛ-М) предназначено для реализации функций ремонтной двухсторонней переговорной связи, а также - переговорной связи с рабочим местом диспетчера в составе системы АСУД-248 (или других систем диспетчеризации).
УПСЛ-М обеспечивает выполнение требований:
1. ГОСТ Р 53780-2010. Лифты. Общие требования безопасности к устройству и установке:
- п.5.5.3.16 Крыша кабины и кабина, предназначенные для размещения людей, должны быть обеспечены средствами для подключения к двухсторонней переговорной связи с помещением для обслуживающего персонала.
- п.5.5.3.17 При верхнем расположении машинного помещения между машинным помещением и кабиной и(или) крышей кабины, машинным помещением и нижней этажной площадкой или приямком, а при нижнем расположении машинного помещения между машинным помещением и кабиной, машинным и блочным помещениями должна быть предусмотрена ремонтная телефонная или другая двухсторонняя связь. При отсутствии машинного помещения такая связь предусматривается между местом установки устройства управления и кабиной, приямком (нижней этажной площадкой) и блочным помещением.
- п.5.5.6.15.2 Должен быть предусмотрен аварийный источник освещения кабины с автоматической подзарядкой, способный запитывать, как минимум, одну лампу мощностью 1Вт или светодиодные источники света в течение 1 ч в случае прекращения питания рабочего освещения. При отказе питания рабочего освещения аварийное освещение кабины должно включаться автоматически.
2. ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов:
- 0.3.18 В тех случаях, когда на лифте одновременно работают два или более квалифицированных лица, между ними должна быть обеспечена двусторонняя переговорная связь.
- 5.2.1.6 Экстренный вызов персонала Если отсутствуют средства, позволяющие самостоятельно освободиться персоналу, заблокированному в шахте, места, где существует риск для персонала быть заблокированным (см. 5.2.1.5.1, 5.2.6.4, 5.4.7), должны быть оборудованы устройствами экстренного вызова или предусмотрена возможность подключения к двусторонней переговорной связи с обслуживающим персоналом. Эти устройства должны быть доступны из пространства безопасности для персонала.
- 5.12.3.1 Должно быть предусмотрено устройство дистанционной экстренной связи (см. 5.2.1.6), обеспечивающее постоянную двустороннюю переговорную связь с квалифицированным персоналом, отвечающим за освобождение (эвакуацию).
- 5.12.3.2 Система управления лифта, предназначенная для перемещения людей*, должна обеспечивать возможность подключения к двусторонней переговорной связи, при помощи которой пассажир может вызвать помощь извне.
- 5.4.9.2.2 Должно быть обеспечено аварийное освещение с автоматически подзаряжаемым аварийным источником питания, которое способно обеспечить освещенность не менее 5 люкс в течение 1 ч.
3. ГОСТ 33652-2019 (EN 81-70:2018) Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения:
- 5.4.2.5.3 Вызов персонала должен сопровождаться визуальной и звуковой сигнализацией, в которой используется:
- a) визуальный символ желтого цвета, соответствующий требованиям ГОСТ 28911, который подсвечивается при инициации вызова персонала до окончания сеанса переговорной связи;
- b) звуковой сигнал, соответствующий требованиям 5.1.2, который должен звучать после инициации вызова персонала;
- c) символ зеленого цвета, соответствующий требованиям ГОСТ 28911, который подсвечивается во время сессии переговорной связи.
Замечание: в УПСЛ-М выпуска до лета 2025, реализована поддержка схемы индикации в соответствии с ГОСТ 33652-2015 (EN 81-70:2003).
4. Обеспечения требований ГОСТ Р 52382-2010 Лифты пассажирские. Лифты для пожарных:
- П.5.9 Кабина лифта для пожарных должна быть оборудована средствами для подключения к системе двусторонней переговорной связи и обеспечения связи в режиме "Перевозка пожарных подразделений" между кабиной лифта:
- a) и основным посадочным этажом;
- b) и другими местами связи (опционально), например диспетчерским пунктом или центральным пультом управления системы противопожарной защиты, при их наличии.
СОВМЕСТИМОСТЬ ЭЛЕМЕНТОВ УПСЛ-М И УПСЛ
Отдельные элементы УПСЛ-М и УПСЛ, за исключением микрофонов МК-14, не совместимы (не взаимозаменяемы) между собой.
ОБЩИЕ УКАЗАНИЯ
После вскрытия упаковки проверить комплектность изделий и убедиться в отсутствии механических повреждений.
Провода, соединяющие элементы УПСЛ-М, прокладывать вдоль уже имеющихся трасс и жгутов. Закреплять эти провода с помощью стяжек или изоляционной ленты.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
УПСЛ-М должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:
- машинные помещения,
- электрощитовые, т.д.
Не допускается:
- механическое повреждение устройства;
- прямое попадание жидкости и химических веществ на устройство;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование;
- самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.
Ремонт УПСЛ-М необходимо осуществлять в Текон-Автоматика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Питание | От внешнего блока питания 5В, 2А. В комплект входит адаптер для включения в розетку переменного тока 220В, 50 Гц. Также для питания устройства можно использовать Преобразователь питания 5В |
| Наличие ИБП | Да (не менее 60 минут автономной работы) |
| Мощность, потребляемая от сети | не более - 5 Вт |
| Режим работы | круглосуточный, непрерывный |
| Тип линии связи | четырехпроводная, полярная (собственный интерфейс) |
| Максимальная протяженность линии связи, соединяющей ПУ и УПУ | зависит от типа применяемого кабеля (подробнее см. далее) |
| Количество УПСЛ-М работающих в группе | не более 8 |
| Подключение к концентартору диспетчеризации |
4-х проводное к каналу ПГС + два дискретных выхода: Пожар, Авария + 2 дополнительных дискретных выхода (Д1, Д2) для идентификации абонента Дополнительно:
|
| Максимальный ток выходов типа «сухой контакт» | не более 20мА |
| Максимальное напряжение выходов типа «сухой контакт» | не более 50В |
| Ток короткого замыкания выходов «Вызов подан», «Вызов принят» | не менее 7мА |
| Напряжение холостого тока выходов «Вызов подан», «Вызов принят» | не менее 4,5В |
| Микрофоны используемые в УПСЛ-М | МК-14 |
| Рабочая температура | от +1°С до +35°С и относительной влажности 80% при температуре плюс 25°С |
| Габаритные размеры | ПУ-М 198х90х46 мм УПУ-М 90х106х38 мм ПГУ-М ОПЭ 197х98х35 мм |
Внимание! Линия связи 4-х проводная! По линии Питание и общий передается телеметрическая информация по аналогии с (TL-линией связи).
Число УПСЛ-М, подключаемых по Каналу переговорной связи к различным концентраторам
| N | Концентратор | Число УПСЛ-М | Комментарий |
|---|---|---|---|
| 1 | КУН-IPM | до 8 | |
| 2 | КУН-IP8 | до 8 | |
| 3 | КУН-IP4 | до 4 | Подключение УПСЛ-М к 4-му каналу КУН возможно только при соединении ПУ-М по интерфейсу RS-485 и снятии перемычки Режим! |
| 4 | КУН-2Д.1 | до 8 | |
| 5 | КУН-2ДМ | до 3 |

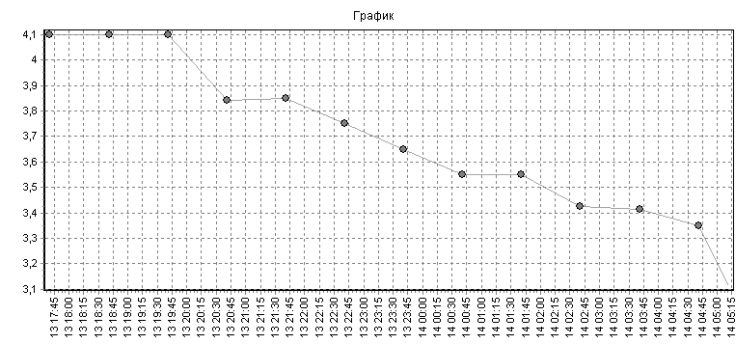

Примерный график падения напряжения на АКБ УПСЛ-М при отключении питания (время работы от АКБ около 12 часов)
Выбор типа кабеля ПУ-М -УПУ-М
Для подключения ПУ-М и УПУ-М должна применяться витая пара проводов. При невозможности использовать в подвесном кабеле витых пар проводников, длина линии должна быть сокращена по сравнению с указанной в таблице ниже.
Сопротивление пары проводников (двух проводов витой пары) между ПУ-М и УПУ-М не должно превышать 40 Ом.
Соответственно,
L = 40 / (2 * Rg) * 1 000
где,
- L, м - максимальная длина линии связи между ПУ-М и УПУ-М
- Rg, Ом/км - электрическое сопротивление одной жилы кабеля (см. характеристики кабеля)
| Марка кабеля | Сечение кабеля, мм^2 | Максимальная длина линии, м | Комментарий |
|---|---|---|---|
| UTP-5e 2х2х0.52 | 0,2 | 210 | для связи машинного помещения и приямка |
| UTP 2x2x0.7 | 0,37 | 380 | |
| КПЛК ТУ 3548-006-17512508-2004 |
0,25 0,5 0,75 |
280 560 800 |
для связи с кабиной лифта по подвесному кабелю |
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
При установке, подключении и эксплуатации устройства необходимо соблюдать правила техники безопасности в соответствии с ПУЭ .
Все операции по установке и подключению необходимо выполнять только после полного обесточивания Шкафа управления лифта.
Все работы должны выполняться персоналом, имеющим допуск к этим работам. Соблюдайте осторожность, находясь вблизи движущихся частей лифта.
ОСНОВНЫЕ ОТЛИЧИЯ ОТ УПСЛ
Рассмотрим кратко основные нововведения УПСЛ-М в сравнении с УПСЛ:
- Питание УПСЛ-М осуществляется через адаптер питания (входит в комплект ПУ-М).
- Возможность организовать переговорную связь между ПУ-М и помещением обслуживающего персонала (при наличии системы диспетчеризации). Без необходимости установки дополнительного переговорного устройства.
- Громкоговоритель ПУ-М периодически произносит слово «Вызов» при вызове из кабины или основного посадочного этажа, если абонент удерживал кнопку вызова не менее 5с.
- ПУ-М передаст вызов с крыши кабины или приямка на систему диспетчеризации, если абонент удерживал кнопку вызова не менее 5с.
- Выход из режима "перевозка пожарных подразделений" происходит сразу при пропадании сигнала «пожар».
- Увеличено число контактов подключения ПГУ-М ОПЭ.
- Определение типа (нормально разомкнутый или нормально замкнутый) входа «Пожар» определяет УПСЛ-М после подключения его к питающему напряжению.
- На ПУ-М добавлено два дискретных выхода (Д1, Д2), позволяющие при подключении УПСЛ-М к TL-концентраторам быстрее идентифицировать источник вызова в рабочей программе.
- В комплект поставки УПСЛ-М входит переговорный комплект подключения кабины лифта (ПККЛ-М) в составе: динамик, микрофон, контактный модуль.
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Состав устройств, входящих в УПСЛ-М, определяется видом исполнения.
В состав УПСЛ-М входят следующие устройства:
- Пульт управления-М (далее ПУ-М)
- Устройство переговорное универсальное-М (далее УПУ-М)
- Устройство переговорное-М основного посадочного этажа (далее ПГУ-М ОПЭ)
- ПККЛ-М
Дополнительно (не входит в базовый комплект поставки):
- Плата оптореле УПУ
- Преобразователь питания 5В
ПУ-М - пульт управления переговорный
ПУ-М служит для управления переговорной связью лифта, производит питание устройств переговорных универсальных и периферийного оборудования (энергонезависимое), обеспечивает формирование дополнительного информационного сопровождения.
ПУ-М устанавливается в машинном помещении лифта или в месте установки шкафа управления лифта. К ПУ-М подключаются Устройства переговорные универсальные-М (УПУ-М). ПУ-М обеспечивает переговорную связь между следующими абонентами:
- Переговорную связь между местом установки ПУ-М и местом расположения обслуживающего персонала (при наличии системы диспетчеризации).
- Переговорную связь между местом установки ПУ-М и кабиной лифта.
- Переговорную связь между местом установки ПУ-М и крышей кабины.
- Переговорную связь между местом установки ПУ-М и приямком.
- Переговорную связь между местом установки ПУ-М и основным посадочным этажом.
- Переговорную связь между кабиной и основным посадочным этажом (кабиной и местом расположения обслуживающего персонала, при наличии системы диспетчеризации) в режиме «перевозка пожарных подразделений».
- Переговорную связь между местом расположения обслуживающего персонала и кабиной лифта (при наличии системы диспетчеризации).
- Переговорную связь между местом расположения обслуживающего персонала и крышей кабины (при наличии системы диспетчеризации).
- Переговорную связь между местом расположения обслуживающего персонала и основным посадочным этажом (при наличии системы диспетчеризации).
- Переговорную связь между местом расположения обслуживающего персонала и приямком (при наличии системы диспетчеризации).
Дополнительно, ПУ-М позволяет организовать переговорную связь между местом расположения обслуживающего персонала и помещением консьержа / охраны.
В этом случае переговорное устройство ОПЭ должно быть установлено в указанном помещении.
Устройства переговорные-М
Предназначены для обеспечения переговорной громкоговорящей связи лифта.
Перечень и описание модификаций устройств переговорных
| № | Модификация | Описание |
|---|---|---|
| 1 | Устройство переговорное универсальное-М | Предназначено для выполнения следующих функций при установке перемычки «1-2» в положение «1»:
Устанавливается на крыше кабины. Предназначено для выполнения следующих функций при установке перемычки «1-2» в положение «2»:
Устанавливается в приямке. |
| 2 | Устройство переговорное-М основного посадочного этажа | Предназначено для выполнения переговорной связи между основным посадочным этажом и:
Дополнительно реализует функции световой индикации состояния вызова диспетчера Устанавливается на основном посадочном этаже:
|
Плата оптореле УПУ-М
Предназначена для подключения световых индикаторов к устройству переговорному универсальному УПУ-М.
Изделие позволяет отобразить состояние переговорной связи "Вызов подан" и "Вызов принят" на светодиодном индикаторе (табло) в кабине лифта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов управления | 2 |
| Максимальное коммутируемое напряжение, В | 100 |
| Максимальный коммутируемый ток (постоянный или переменный), А | 0,15 |
| Тип коммутирующего элемента | оптореле CPC1008N |
| Условия хранения, эксплуатации и транспортировки | в соответствии с руководством по эксплуатации на изделие УПСЛ-М |
Плату оптореле устанавливают в гнезда клеммных блоков "С1", "С2" и "Общ" УПУ-М.
Схема подключения светодиодных индикаторов (внешних табло) приведена далее в разделе Схемы подключения.
Выходные контакты допускают коммутацию напряжения в любой полярности, на схеме приведён пример подключения с общей цепью "+5В" для двух индикаторов.
Типовые конфигурации УПСЛ-М
В зависимости от исполнения УПСЛ-М предусмотрены следующие типовые конфигурации.
УПСЛ-М исп.1
УПСЛ-М исп.2
Конфигурация 1
Выполняемые функции в данном режиме:
- Ремонтная связь лифта.
- Связь с помещением для обслуживающего персонала (при наличии системы диспетчеризации).
Состав оборудования УПСЛ-М
| Устройство | Количество |
|---|---|
| ПУ-М - пульт управления | 1 |
| УПУ-М -устройство переговорное универсальное | 2 |
| ПККЛ-М | 1 |
Конфигурация 2
Выполняемые функции в данном режиме:
- Ремонтная связь лифта.
- Связь с помещением для обслуживающего персонала (при наличии системы диспетчеризации).
- Связь лифта для пожарных.
Состав оборудования УПСЛ-М
| Устройство | Количество |
|---|---|
| ПУ-М - пульт управления | 1 |
| УПУ-М -устройство переговорное универсальное | 2 |
| ПККЛ-М | 1 |
| ПГУ-М ОПЭ - устройство переговорное основного посадочного этажа | 1 |
Работа системы
После подачи питания включается светодиод «НОРМА/АВАРИЯ».
Кратковременно, на ПУ-М в течении 1с светятся жёлтым цветом светодиоды:
- «Крыша»,
- «Кабина»,
- «ОПЭ»,
- «Приямок».
Вызов абонента с ПУ-М
Для того чтобы установить переговорную связь между ПУ-М и каким-либо абонентом (Крыша, Кабина, Приямок, ОПЭ), необходимо:
- нажать и удерживать кнопку выбранного канала, при этом ПУ-М переключится в режим передачи переговорной связи для выбранного абонента, светодиод выбранного канала светится красным цветом, звук, принимаемый микрофоном ПУ-М, передаётся в громкоговоритель устройства выбранного абонента;
- при отпускании кнопки выбранного канала, ПУ-М переключится в режим приёма переговорной связи с выбранным абонентом, при этом светодиод выбранного канала начнет светиться зеленым цветом, звук принимаемый микрофоном выбранного абонента передаётся в громкоговоритель ПУ-М.
Для прекращения переговорной связи необходимо нажать кнопку «СБРОС».
Важно:
- Пока вызов не сброшен, связаться с другим абонентом нельзя.
- Во время переговорной связи, вызовы от других абонентов не индицируются (будут отображены после завершения переговорной связи).
- При отсутствии нажатия на кнопку выбранного канала, переговорная связь прекратится автоматически через одну минуту после последнего нажатия на кнопку.
Вызов от абонента
Для вызова со стороны абонента, следует нажать и отпустить кнопку вызова соответствуюшего переговорного устройства.
При поступлении вызова от какого-либо из абонентов ПУ-М, на ПУ-М начнет моргать красным цветом светодиод абонента, от которого поступил вызов.
ОПЭ, Кабина
Каждое нажатие кнопки на переговорном устройстве ОПЭ или Кабины сопровождается воспроизведением звука "Вызов" на этих устройствах.
Громкоговоритель ПУ при этом лишь отображает источник вызова, но не вопроизводит звука "Вызов", при этом вызов передается в систему диспетчеризации (при наличии).
Для того, чтобы и громкоговоритель ПУ-М периодически произносил слово «Вызов», абоненту необходимо удерживать кнопку вызова не менее 5с, при этом в громкоговорителе абонента воспроизводится тональный звуковой сигнал подтверждения.
В обычном режиме светодиоды на переговорном устройстве ОПЭ имеют следующий смысл
| Трубка | Голос | Комментарий |
|---|---|---|
| Горит | Вызов подан. Ожидайте ответа | |
| Не горит | Горит | Вызов принят, говорите |
| Не горит | Мигает | Вызов принят, слушайте |
Крыша, Приямок
При вызове с переговорного устройства Крыши или Приямка громкоговоритель ПУ будет периодически произносить слово «Вызов».
Сами переговорные устройства Крыша или Приямок произнесут фразу "Вызов" лишь однократно, при первом нажатии.
По-умолчанию, вызовы с Крыши и Приямка не транслируются в систему диспетчеризации.
Для того, чтобы ПУ-М передал вызов в систему диспетчеризации, необходимо удерживать кнопку вызова не менее 5с.
Если при нажатии на кнопку переговорного устройства Крыши или Приямка на ПУ-М уже есть активный или необработанный сигнал от другого абонента, то фраза "Вызов" на этих устройствах будет воспроизведена только по окончании этих вызовов.
Обработка вызова на ПУ-М
Для того чтобы установить переговорную связь между ПУ-М и абонентом, от которого поступил вызов, необходимо:
- нажать и удерживать кнопку канала абонента, при этом ПУ-М переключится в режим передачи переговорной связи с абонентом, светодиод вызываемого канала светится красным цветом, звук, принимаемый микрофоном ПУ-М, передаётся в громкоговоритель устройства абонента;
- при отпускании кнопки абонента, ПУ-М переключится в режим приёма переговорной связи абонента, при этом светодиод вызываемого канала начнет светиться зеленым цветом, звук, принимаемый микрофоном абонента, передаётся в громкоговоритель ПУ-М.
Для прекращения переговорной связи необходимо нажать кнопку «СБРОС».
При отсутствии нажатия на кнопку выбранного канала, переговорная связь прекратится автоматически через одну минуту после последнего нажатия на кнопку.
Переговорная связь при наличии системы диспетчеризации
При поступлении вызова из Кабины или ОПЭ, ПУ-М передает вызов на систему диспетчеризации.
Для того, чтобы ПУ-М передал вызов с Крыши или Приямка , соответствующему абоненту необходимо удерживать кнопку вызова не менее 5с, при этом в громкоговорителе абонента воспроизводится тональный звуковой сигнал подтверждения.
После соединения диспетчера, на ПУ-М светодиод вызываемого канала светится оранжевым цветом, и установится переговорная связь между диспетчером и вызываемым абонентом.
Если установлена переговорную связь между ПУ-М и абонентом, и в это время на тот же канал подключился диспетчер:
- на ПУ-М светодиод канала, с которым была установлена связь, светится оранжевым цветом;
- установится переговорная связь между диспетчером и абонентом, с которым была установлена связь.
При подключении диспетчера к ПУ-М, по-умолчанию устанавливается переговорная связь с кабиной лифта.
Однако, если предварительно на ПУ-М был запитан (напряжением +5 ... +15 В) "Вход ОПЭ", то переговорная связь будет установлена с ПГУ ОПЭ.
Для возможности соединения диспетчера с другими абонентами на последовательный порт ПУ-М необходимо подать команду с указанием наименования абонента (ПУ-М должен быть соединен с концентратором диспетчеризации по интерфейсу RS-485. Для системы АСУД-248 это относится только к концетраторам КУН-IP, при подключениии к TL- КУН выбор абонента невозможен).
Если ПУ-М подключен по интерфейсу RS-485 к концентратору диспетчеризации (КУН-IP) и во время активной переговорной связи ПУ-М с абонентом, диспетчер попытается инициировать соединение с другим абонентом, вызов диспетчера будет отклонен.
Для того чтобы установить переговорную связь между ПУ-М и диспетчером, необходимо на ПУ-М нажать кнопку «Диспетчер». При этом:
- на ПУ-М моргает светодиод «Диспетчер»;
- ПУ-М передает вызов на систему диспетчеризации;
- при подключении диспетчера, устанавливается переговорная связь между ПУ и диспетчером. Светодиод «Диспетчер» светит желтым цветом.
Переговороная связь лифта для пожарных
Переговорная связь лифта для пожарных разделена на две фазы:
- «пожарная опасность» (фаза 1);
- «перевозка пожарных подразделений» (фаза 2).
Переговорная связь в режиме «пожарная опасность» (фаза 1) осуществляется УПСЛ-М в штатном режиме.
При появлении на входе ПУ-М, либо на входе УПУ-М сигнала «пожар», УПСЛ-М переходит в режим «перевозка пожарных подразделений» (фаза 2), при котором:
- на ПУ-М светится красный светодиод «пожар/аккум.»;
- устанавливается переговорная связь между кабиной лифта и основным посадочным этажом. Звук, принимаемый микрофоном кабины лифта, передаётся в громкоговоритель ПГУ-М ОПЭ;
- при нажатии на кнопку Вызов, расположенной на ПГУ-М ОПЭ, звук, принимаемый микрофоном ПГУ-М ОПЭ, передаётся в громкоговоритель кабины лифта;
- при подключении диспетчера, осуществляется связь между кабиной лифта и диспетчером;
- при отключении диспетчера восстанавливается связь между кабиной лифта и ПГУ-М ОПЭ.
В режиме перевозки пожарных подразделений:
- вызовы с ПУ-М невозможны
- нажатие кнопки вызова в кабине приведет к передачи сигнала вызова в диспетчерскую (при подключении к системе диспетчеризации)
В режиме перевозки пожарных подразделений светодиоды на переговорном устройстве ОПЭ имеют следующий смысл
| Трубка | Голос | Комментарий |
|---|---|---|
| Не Горит | Не горит | Подключился диспетчер. Идет разговор диспетчер - кабина |
| Не горит | Мигает | Звук кабины транслируется в ОПЭ |
| Мигает | Не горит | Звук ОПЭ транслируется в кабину |
Выход из режима «перевозка пожарных подразделений» происходит при пропадании сигнала «пожар».
Внимание!

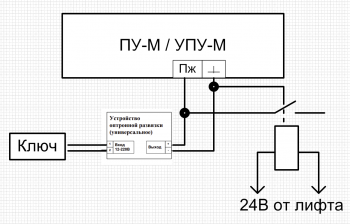

Сигнал "Пожар" на УПСЛ-М должен поступать:
- либо на ПУ-М от лифтовой станции с выхода "фаза 2" (если станция способна выдавать отдельный сигнал "фаза 2")
- либо на УПУ-М от универсального ключа (подтверждающего переход в "фазу 2")
Источник сигнала "Пожар" должен быть гальванически изолирован от цепей лифта.
Допускается использовать источник типа:
- "сухой контакт"
- сигнал с напряжением:
- в состоянии "замкнут" от 0 до +0,5В,
- в состоянии "разомкнут" - от +3,5 до +24В.
Не следует заводить на УПСЛ-М сигнал "пожар" непосредственно с пожарной сигнализации, т.к. УПСЛ-М преждевременно перейдет в режим «перевозка пожарных подразделений».
Тип (нормально разомкнутый или нормально замкнутый) входов «Пожар» определяет УПСЛ-М после подключения его к питающему напряжению, при этом входы должны находиться в пассивном (не активнов) состоянии.
Для изменения типа входа необходимо:
- отключить питающее напряжение и аккумулятор ПУ-М;
- перевести входы «Пожар» в пассивное состояние;
- включить питающее напряжение и подключить аккумулятор.
Внимание!
Для корректного анализа начального нормальнозамкнутого состояния входа "Пожар", УПУ-М должны быть выпущены после 01-08-2021.
По необходимости, выполните обновление прошивки УПУ-М. Обновление прошивки возможно только на заводе изготовителе.
Автоматический тест исправности каналов ПГС
В устройстве реализован автоматический тест исправности каналов ПГС («Крыша», «Кабина», «ОПЭ», «Приямок»)
- Корректность подключения кнопок вызова в переговорных устройствах «Крыша» и «ОПЭ»
- Корректность подключения микрофонов
- Акустический тест - воспроизведение звука динамиком и анализ сигнала на микрофоне.
Акустический тест запускается через 5 мин и 12 часов после подачи питания, а далее каждые 24 часа:
- позволяет в полной мере проверить исправность оборудования голосовой связи
- сопровождается кратковременным (менее 1 с.) звуковым сигналом по каждому из каналов: Крыша, Кабина, ОПЭ, Приямок
Дополнительное информационное сопровождение для людей с ограниченными возможностями
Дополнительное информационное сопровождение включает в себя:
- визуальные сигналы в виде светящихся пиктограмм.
К устройству переговорному кабины лифта могут подключаться светодиоды «АВАРИЙНЫЙ ВЫЗОВ ПОДАН» и «АВАРИЙНЫЙ ВЫЗОВ ПРИНЯТ» (не входят в комплект поставки УПСЛ).
При нажатии на кнопку вызова динамик кабины лифта произносит слово «Вызов»;
Светодиод «АВАРИЙНЫЙ ВЫЗОВ ПОДАН» включается при нажатии кнопки вызова переговорной связи кабины лифта, является подтверждением нажатия данной кнопки.
Светодиод «АВАРИЙНЫЙ ВЫЗОВ ПРИНЯТ» включается при включении УПСЛ-М в режим приёма переговорной связи, является подтверждением того, что вызов переговорной связи принят обслуживающим персоналом и он находится на связи с абонентом в кабине лифта.
Элементы индикации и управления
Расположение элементов индикации смотри в схемах подключения далее.
Состояние светодиодов при работе ПУ
| «НОРМА/АВАРИЯ» | «АКБ/ПЕРЕВОЗКА ПОЖАРНЫХ» | Состояние УПСЛ |
|---|---|---|
| Непрерывно светится | Не светится | Нормальная работа |
| Непрерывно светится | Непрерывно светится | Режим "перевозка пожарных подразделений" |
| Непрерывно светится | 0,5 с светит, 0,5 с не светит | Неисправность аккумуляторной батареи |
| Непрерывно светится | Одно короткое моргание за 1 с | Устройство питается от аккумулятора |
| 0,5 с светит, 0,5 с не светит | Не светится | Неисправность. Короткое замыкание в линии Л1; или низкое напряжение на аккумуляторе |
| Одно короткое моргание за ~ 0,6 с | Не светится | Неисправно устройство переговорной связи кабины лифта либо отсутствует с ним связь |
| Два коротких моргания за ~ 0,6 с | Не светится; или 0,5 с светит, 0,5 с не светит; или одно короткое моргание за 1 с | Неисправно устройство переговорной связи приямка либо отсутствует с ним связь |
| Одно короткое моргание за ~ 0,6 с, и два коротких моргания за ~ 0,6 с | Не светится; или 0,5 с светит, 0,5 с не светит; или одно короткое моргание за 1 с | Неисправны устройства переговорной связи кабины лифта и приямка либо отсутствует с ними связь |
РАЗМЕЩЕНИЕ И МОНТАЖ
При выборе места для установки блоков из состава УПСЛ-М руководствуйтесь следующими требованиями:
- блоки и провода не должны создавать препятствий для проведения ремонтных, регламентных и других предусмотренных работ;
- должна быть обеспечена возможность удобного доступа к блокам из состава системы переговорной связи;
- при использовании многожильного провода все концы проводов должны быть облужены или обжаты в наконечники.
ПУ-М должен быть заземлен по месту установки. Рекомендуется выполнять заземление устройств УПУ-М, ПГУ-М ОПЭ.
Монтаж устройства необходимо проводить в соответствии с требованиями национального законодательства.
Установка ПУ-М
ПУ-М устанавливается в машинном помещении в месте удобном для ведения переговорной связи.
Последовательность операций при установке:
- просверлить в соответствии с установочными размерами или по месту 4 отверстия диаметром 4 мм для крепления ПУ-М;
- закрепить ПУ-М с помощью саморезов(в комплект поставки не входят).
Перемычка РЕЖИМ
- по умолчанию должна быть установлена! - для работы с системой диспетчеризации АСУД (при подключении к КУН).
- снята:
- при подключении на 4-ый канал ПГУ КУН-IP4 (обязательно подключение к КУН по интерфейсу RS-485)
- для работы с другими системами диспетчеризации, при этом ПУ-М не анализирует включение переговорной связи с диспетчером по напряжению на выходе Микрофона (управление возможно только по RS-485)
Вход ОПЭ
Данный вход задействуется только если вы хотите реализовать возможность наключения на ПГУ ОПЭ при вызове со стороны диспетчера (по-умолчанию, подключение идет на кабину лифта) при подключении ПУ-М к КУН-2Д.1. Это может быть необходимо при установке ПГУ ОПЭ в помещении консьержа/охраны. В этом случае вы должны подключить "Вход ОПЭ" на выход управления концентратора КУН-2Д.1
При использовании интерфейса RS-485 следует выполнить установку адреса устройства с помощью перемычек выбора адреса
Если вы подключаете УПСЛ-М к КУН-2Д.1 с версией прошивки "2024-02-15" и предполагаете возможность выборочного включения каналов ПГС УПСЛ-М со стороны диспетчера,
следует соблюдать правило подключения УПСЛ-М на каналы ПГС КУН:
- УПСЛ-М номер 0 подключается на 1 канал ПГС КУН-2Д.1
- УПСЛ-М номер 1 подключается на 2 канал ПГС КУН-2Д.1
- и т.д.
Установка УПУ-М
УПУ-М устанавливается на крыше кабины лифта или в приямке шахты лифта.
Последовательность операций при установке:
- просверлить в соответствии с установочными размерами или по месту 2 отверстия диаметром 4 мм для крепления устройства;
- закрепить блок с помощью саморезов (в комплект поставки не входят).
УПУ-М подключаются к ПУ-М двумя витыми парами:
- контакты Л1 - одна пара
- контакты Л2 - вторая пара
При подключении к УПУ-М переговорным устройствам следует учитывать, что жилы кабеля для контактов "общий" и "микрофон" обязательно должны быть в одной паре.
Обратите внимание на правильную установку перемычки 1-2 для разных типов УПУ-М.
Перемычка М1 имеет следующий специальный смысл:
- по-умолчанию должна располагаться в положении М1
при этом встроенный микрофон соммутируется в цепь М1 (контакт М1 на плате при этом не используется, не подключается) - если перевести перемычку в крайне правое положение - встроенный микрофон будет скоммутирован в цепь М2
это может потребоваться, например, в случае, если УПУ-М приямка устанавливается на первом этаже и используется, как ПГУ ОПЭ. - если вообше убрать перемычку М1, встроенный микрофон не используется
при этом, например, в случае его неисправности, вы можете подключить внешний микрофон на клемму М1.
Установка ПГУ-М ОПЭ
ПГУ-М ОПЭ устанавливается на основном посадочном этаже.
Установку производить на строительную конструкцию, использовать шурупы и дюбели (в комплект поставки не входят).
Модификация ПГУ-М-2 ОПЭ устанавливается врезным способом.
Замечание! Нельзя вместо ПГУ-М ОПЭ использовать ПГУ_ОПЭ (не совпадает клемная колодка) или ПГУ схема 14. (Напряжение микрофона ПГУ-М ОПЭ - 5В, в ПГУ схема 14 - 12В).
Место размещения ПГУ-М ОПЭ особенно важно при использовании лифта для перевозки пожарных подразделений. В режиме перевозки пожарных подразделений, при открытых дверях лифта на основном посадочном этаже, могут возникнуть условия для возникновения акустического фона, вызванного проникновением звука из динамика поста приказов кабины прямо в микрофон переговорного устройства.
Исходя из этого, ПГУ-М ОПЭ не следует устанавливать напротив отрытых дверей лифта или в непосредственной близости от дверей, особенно - при ограниченном пространстве лифтового холла. Эффект акустического фона пропадает при закрытии дверей и не препятствует связи пожарных подразделений.
Мерой для исключения эффекта может послужить уменьшение громкости динамика в кабине, для чего следует переставить перемычку на плате комплекта переговорного устройства кабины лифта (ПККЛ-М) в положение "-3 дБ" или "-6 дБ".
Демонтаж
Демонтаж допускается проводить в любой последовательности и любым способом, не приводящим к повреждению устройств УПСЛ-М. Допускается повторная установка и эксплуатация устройства.
ИНТЕГРАЦИЯ С ДИСПЕТЧЕРСКИМИ КОМПЛЕКСАМИ
Общие сведения
УПСЛ-М, для подключения к диспетчерским комплексам, имеет выходы типа сухой контакт.
- Выход «АВР» (нормально замкнут) служит для контроля исправности УПСЛ:
- если «АВР» замкнут, то УПСЛ – исправно.
- если «АВР» разомкнут, это может свидетельствовать об:
- отстуствии связи с одним из УПУ-М
- КЗ линии ПУ-М - УПУ-М
- отсутствии внешнего питания 220В
- неисправность батареи
- обрыве провода между ПУ-М и КУН
- Выход «ППП» (нормально разомкнут) служит для указания, что УПСЛ находится в режиме «перевозка пожарных подразделений».
- если «ППП» разомкнут, то УПСЛ находится в режиме «перевозка пожарных подразделений».
- Выходы «Д1» и «Д2» указывают от какого абонента идет вызов «диспетчера».
| Д1 | Д2 | Источник вызова |
| разомкнут | разомкнут | Кабина лифта |
| замкнут | разомкнут | Крыша / приямок |
| разомкнут | замкнут | Основной посадочный этаж (ОПЭ) |
| замкнут | замкнут | Машинное помещение |
В настройках ПО или входов концентратора, к которым подключаются выходы "АВР" и "ППП", должна быть установлена задержка 1 минута
(или чувствительность >= 10).
Для управления УПСЛ и снятия большего количества информации о его состоянии необходимо использовать последовательный порт (протокол обмена высылается разработчиком по запросу).
При подключении УПСЛ к сторонней системе диспетчеризации обратите внимание на положение перемычки Режим (см. выше раздел #РАЗМЕЩЕНИЕ И МОНТАЖ)
Подключение к АСУД-248
ПУ-М подключается на канал переговорной связи концентратора КУН, а также по интерфейсу RS-485.
Подключение интерфейса RS-485 к КУН-2Д.1, КУН-2ДМ не является обязательным, но позволяет реализовать следующие функции:
- получение дополнительной информации о состоянии УПСЛ-М.
Дополнительно следует подключить два дискретных сигнала:
- Пожар
- АВР
Подключение УПСЛ-М к 4-му каналу КУН возможно '''только''' при соединении ПУ-М по интерфейсу RS-485, снятии перемычки Режим, а также регистрации УПСЛ-М в Tekon OPC-сервере.
При подключении ПУ-М к КУН-2Д.1, КУН-2ДМ дополнительно рекомендуется подключить два дискретных сигнала:
- Пожар
- АВР
При подключении ПУ-М к КУН-2Д.1, КУН-2ДМ независимо от того задействован интефейс RS-485 или нет, следует подключить к КУН дискретные выходы Д1, Д2.
Это позволит быстро идентифицировать источник вызова независимо от числа RS-концентраторов подключенных к КУН.
Если к КУН подключается несколько ПУ-М, то сигналы Д1, Д2 следует подключать на КУН с каждого из ПУ-М.
Для любых типов концентраторов КУН, если интерфейс RS-485 не задействуется или неисправен, то:
- в диспетчерской системе не отображается доп.информация о состоянии УПСЛ;
- вызов от диспетчера всегда коммутируется на кабину лифта.
АСУД.SCADA поддерживает работу с УПСЛ, подключенным по RS-485 к:
- КУН-IP
- КУН-2Д.1 - без возможности выбора абонента при установке связи диспетчером (диспетчер всегда подключается на Кабину) для версия прошивок до 15-02-2024
- КУН-2ДМ - без возможности выбора абонента при установке связи диспетчером (диспетчер всегда подключается на Кабину).
СХЕМЫ ПОДКЛЮЧЕНИЯ
Общие:
Для устройств с 06.2022
- Схема подключения УПСЛ-M исп.1
- Схема подключения УПСЛ-M исп.2
- Схема подключения УПСЛ-M исп.1 к КУН
- Схема подключения УПСЛ-M исп.2 к КУН
- Схема подключения к УПУ-М внешнего индикатора вызова с помощью платы оптореле
Для устройств ранее 06.2022
- Схема подключения УПСЛ-M исп.1
- Схема подключения УПСЛ-M исп.2
- Схема подключения УПСЛ-M исп.1 к КУН
- Схема подключения УПСЛ-M исп.2 к КУН
Установка адреса интерфейса RS-485:
Рекламная листовка:
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
В первую очередь ознакомьтесь с замечаниями по настройке УПСЛ в Tekon OPC-сервер
УПСЛ может быть подключен к:
- проводному TL-концентратору
- IP-концентратору
в зависимости от типа подключения настройка программного обеспечения несколько отличается.
TL - конфигурация
УПСЛ не подключен по RS-485
Если УПСЛ-М не подключается по RS-485 к проводному концентратору КУН, то в SCADA возможно будет отобразить:
- переговорное устройство;
- два дискретных датчика (Пожар, Авария)
- источник вызова УПСЛ-М (с помощью примитива Источник вызова УПСЛ-М), если вы подключили на КУН два дискретных выхода Д1 и Д2 с ПУ-М УПСЛ
УПСЛ подключен по RS-485
АСУД.SCADA должна быть обновлена до версии 2.6.2 (в предыдущих версиях настройка не поддерживается)
Если УПСЛ-М подключается по RS-485 к КУН, то в SCADA дополнительно к перечисленному выше можно отобразить:
- состояние ПУ-М УПСЛ-М и УПУ-М;
- источник вызова УПСЛ-М (с помощью примитива Источник вызова УПСЛ-М), если вы подключили на КУН два дискретных выхода Д1 и Д2 с ПУ-М УПСЛ - приоритетнее
- источник вызова УПСЛ-М (с помощью примитива Текстовое поле), если вы не подключали выхода Д1 и Д2 с ПУ-М УПСЛ;
- дополнительные параметры УПСЛ-М.
В версии АСУД.SCADA 2.7.15 (и выше) при подключении к КУН-2Д.1 версии прошивки "2024-02-15" дополнительно появлется возможность выбора конкретного переговорного устройства УПСЛ-М, с которым может установить переговорную связь диспетчер.
При этом на карте следует отобразить:
- ПГУ КУН-2Д.1, к которому подключен УПСЛ-М - этот примитив будет отображать все входящие вызовы со стороны УПСЛ-М
При клике на ПГУ диспетчер, как и раньше, будет попадать в кабину лифта. - ПГУ каждого канала ПГС УПСЛ-М - для возможности установки связи диспетчером с нужным каналом УПСЛ-М
- дополнительные сигналы
Если версия АСУД.SCADA ниже 2.7.15 или прошивка КУН-2Д.1 ниже чем "2024-02-15", то отображаются:
- ПГУ КУН-2Д.1, к которому подключен УПСЛ-М
- дополнительные сигналы
Например следующим образом:
Источник вызова отображается с помощью примитива текстовое поле связанного с тегом:
...УПСЛ - 0.System.ChannelName
Системные (.System) теги УПСЛ-М имею следующий смысл:
- BatteryControl - дискретный сигнал, состояние АКБ ПУ
- BatteryVoltage - напряжение батареи АКБ ПУ (только при подключении к КУН-IP).
- ChannelID - идентификатор вызывающего абонента.
Следует использовать, только если нужно не стандартное наименование канала, с помощью примитива: текстового поле, и Text-фукции.
Замечание, Text-функция не корректно работает с тегом .System.ChannelID при связке УПСЛ-КУН-2Д.1 до версии SCADA 2.7.14
Иначе см. ChannelName далее
По умолчанию:- -1 - нет вызова
- 0 - ОПЭ
- 1 - Приямой
- 2 - Крыша
- 3 - Кабина
- ChannelName - наименование вызывающего абонента
- FireAlarm - дискретный сигнал Пожар
- FirmwareVersion - версия прошивки УПСЛ (только при подключении к КУН-IP).
- PowerSupply220V - дискретный сигнал наличия внешнего питания .
Внимание! При подключении УПСЛ к КУН-2Д.1 или КУН-2ДМ следует иметь ввиду, что период обновления информации с УПСЛ составляет не менее 8 с. ( подробнее см. описание концентраторов).
IP - конфигурация
Пример отображения сигналов УПСЛ-М в SCADA при подключении к КУН-IP по RS-485
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Нестабильная связь между ПУ-М и УПУ-М
В случае если после в процессе работы на ПУ-М периодически отображается потеря связи с УПУ-М (мигает зеленый светодиод "Работа"), следует:
- проверить что провода ПУ-М - УПУ-М не проложены рядом с освещением шахты (выполненном на люминесцентных светильниках)
- выполнить заземление ПУ-М. Для этого заземляющий проводник подключить к клемме Общий (колодка: Общий, Пожар (вход), Оповещение).
Не включается канал связи УПУ при подключении УПСЛ по RS-485 к IP-устройствам
Проблема присутствует в версиях SCADA 2.7.10, 2.7.11
Свечение светодиодов ПГУ-М ОПЭ, светодиодов "аварийный вызов подан/принят" в нормальном режиме работы УПСЛ-М
На платах УПУ-М 7.102.030 изм. 4 и 7.102.030 изм. 5 с версией прошивки до 4.5 может наблюдатся некорретная работа выходов С1, С2: в нормальном режиме работы УПСЛ-М, светодиоды, подключенные к указанным выходам, тускло светят (а должны быть погашены).
Если эта подсветска мешает или вводит в заблуждение, следует выполнить обновление прошивки устройств УПУ-М, в которых задействованы выходы С1, С2, на прошивку 4.5 или старше. Для выполнения обновления прошивки следует обратиться в отдел ремонта Текон-Автоматика.
Шум в ПГУ кабины в обычном режиме работы УПСЛ-М
В партиях устройств выпуска 2021 года с прошивкой ПУ-М до 3.8 могла наблюдаться проблема, воспроизведения фонового шума в переговорном устройстве кабины в нормальном (обычном) режиме УПСЛ-М, когда нет никаких вызовов.
Данная проблема устраняется перепрошивкой ПУ-М УПСЛ-М до версии 3.8
Щелчки (тикание) во время переговорной связи
В некоторых случаях во время переговорной связи в динамике могут наблюдаться тикающие звуки.
Тикающие звуки - это самопроникновение помехи в линию звукового сигнала "Л2" из линии "Л1". По линии "Л1" как раз вместе с питанием передаются пакеты с данными, которые и слышны как щелчки. Чаще всего эта наводка возникает, когда по стене шахты линии "Л1" и "Л2" проведены неудачно. Бывает, применят не витую пару проводов, бывает - вместо свитых проводов берут целые витые пары, бывает, что пускают "Л1+" вместе с "Л2+", а "Л1-" с "Л2-". Вот тогда проникает помеха в звук.
Что предлагаю сделать. Первое - это разобраться, на каком участке кабеля - в подвеснике или по стене шахты - проникает помеха. Для этого нужно отсоединить от пульта управления всю цепь шахты, тогда в системе останется только УПУ-М на кабине. Наиболее вероятно, что щелчки пропадут. Или станет ясно, что они связаны с подвесником и кабиной. В подвеснике не всегда удается занять витые пары, и тогда желательно, чтобы цепи расположились в следующем порядке от края кабеля: "Л1+", "Л1-", "Л2+", "Л2-". Потому что "Л1-" - это наш общий провод, на нем сигнала нет, и помеху он не создает.
Вторая, редкая причина - лишнее соединение нашей аппаратуры с общим проводом на кабине. Возникает, например, если кнопка "Вызов" применена электронная, с питанием, и посажена в посте приказов на "Общий" кабины. Проверить можно омметром, отключив от УПУ-М линию "Л1" и проверив связь между корпусом кабины и клеммами "Общий" на УПУ. Соединения быть не должно. Вся наша система штатно заземляется в одной точке - на пульте управления.
Пропадание переговорной связи в версиях прошивки ниже 4.6
В случае закоротки ЛС1 может наблюдаться отображение нормального состояния компонентов УПСЛ-М на АРМ и отстуствие возможности установить ПГС с любым переговорником УПСЛ-М со стороны диспетчера.
Проблема исправлена в обновлении 4.6
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании УПСЛ-М должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха УПСЛ-М непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
УПСЛ-М в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Периодичность технического обслуживания определяется периодичностью обслуживания, установленной для НКУ лифта, и заключается в проверке технического состояния и устранении возможных неисправностей устройства.
Внеочередное техническое обслуживание проводится в случае явных неисправностей в устройстве.
Порядок проверки технического состояния и технического обслуживания устройства.
Проверить надежность крепления проводов в зажимах подёргиванием, при необходимости переподключить провода.
Проверить правильность работы системы согласно настоящей инструкции.
УСЛОВИЯ ГАРАНТИИ
Гарантия на УПСЛ-М составляет 3 года с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства УПСЛ-М будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:
- несоблюдения правил транспортировки и условий хранения;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
