ВВЕДЕНИЕ

НАЗНАЧЕНИЕ

Концентратор универсальный - Мини - является аппаратным средством, применяемым при диспетчеризации лифтов и зданий, а также управления освещением (или иным оборудованием).

Концентратор выпускается в двух исполнениях:

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КУН-2ДМ должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

  • машинные помещения,
  • электрощитовые, т.д.

Не допускается:

  • механическое повреждение устройства;
  • прямое попадание жидкости и химических веществ на устройство;
  • интенсивное воздействие пыли, тепла и солнечного света на оборудование;
  • самостоятельный ремонт оборудования за исключением случаев оговоренных с производителем.

Ремонт КУН-2ДМ необходимо осуществлять в НПО Текон-Автоматика.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N Наименование параметра Значение параметра
1 Интерфейс концентратора Основной:
  • 4-х или 2-х проводная TL-линия связи АСУД

Дополнительный:

  • RS-485 (служебный)
2 Протокол работы собственный
3 Питание от линии связи
4 Каналов ПГС 3
5 Дискретных входов 5* + до 2**
6 Каналов управления 0, возможность подключения  КУП-RS, КУП-2RS, КУП-4RS
7 Температурных входов до 2**
8 Аналоговых входов 0
9 Дополнительно
10 Рабочая температура +1 ... +40 Град.С.
11 Габариты (ШхВхГ) не более, мм 215х88х165
12 Вес не более, кг 1

* - Дискретные входы с 1 по 4 подтянуты через R = 51кОм к напряжению +5В.
На 5-м входе напряжение появляется на короткий промежуток времени в момент анализа состояния входа.
При необходимости подтянуть 5-ый вход можно использовать выход Т+ и дополнительный R = 51кОм.

** - начиная с «01.2015» в концентраторах появилась возможность подключить дополнительно 2 дискретных датчик типа "сухой контакт" вместо датчиков температуры (во входы T1, T2).

К служебному интерфейсу RS-485 могут быть подключены только RS-концентраторы следующих типов:

N RS-Концентратор Число
1 КУП-RS 2 (до 4-х каналов управления)
2 КУП-2RS 2 (до 4-х каналов управления)
3 КУП-4RS 1 (до 4-х каналов управления)
4 КСЛ-RS 6 (суммарно до 6 лифтов, работающих в группе)

На выходе питания +U (RS-485) присутствует напряжение около 60В (точнее +U = Uлс1 - 5В).

Внимание! К выходу +U запрещено подключать КУП-RS

Выход +12В предназначен для запитки ПГУ ММГН.

  • во время ПГС на выходе присутствует U = 12В
  • в остальное время U = (6..12)В

Выход УПП+ предназначен для запитки УПП

  • во время ПГС на выходе присутствует U = 12В
  • в остальное время напряжение на выходе отсутствует
+12В, УПП+ - отстуствуют на платах ранее 7.102.295-03

Вход В1 на подложке концентратора (если присутствует) - не использовать.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КУН-2ДМ допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3, до 1000 В.

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Концентратор после подключения к линии связи осуществляет опрос состояния своих информационных входов, а также RS-концентраторов подключенных к служебному интерфейсу RS-485, и передает полученные данные на Пульт-ПК или КИО по из запросу.

Такт опроса состояния дискретных входов концентратора и кнопок вызова занимает, как правило, не более 1.5 с.

Время передачи состояния подключенных RS-концентраторов занимает большее время и зависит от типа и числа подключенных концентраторов.

При нажатии кнопки вызова на подключенном ПГУ концентратор проигрывает запоминает факт вызова. Флаг вызова будет сброшен только после установки ПГС диспетчер-абонент с данным каналом.

Элементы индикации и управления

Светодиоды на плате концентратора

HL1 - только во время ПГС

  • светится - диспетчер молчит (нет входящего аудио-сигнала на концентратор).

HL2

  • постоянно светится - присутствует питание от линии связи (ЛС1)

Перемычки на плате концентратора

ТERM - Терминатор 120 Ом служебного интерфейса RS-485. Для подключение согласующего резистора одеть перемычку.

A1 ... A5 - перемычки установки адреса концентратора в линии связи.

РАЗМЕЩЕНИЕ И МОНТАЖ

Внимание! Перечисленные ниже операции производятся непосредственно на месте установки концентратора.
С целью приобретения опыта работы с программой и аппаратурой эти же операции можно провести в лабораторных условиях.
Для этого на рабочем месте оператора можно подключить концентратор  к Пульт-ПК или КИО. Подключив к концентратору ПГУ и датчики можно полностью имитировать его работу на объекте.

Монтаж КУН-2ДМ целесообразно производить после прокладки и подключения линии связи соответствующего направления.

Для TL-линий связи рекомендуется использовать кабель типа «витая пара» сечением 0.5 кв. мм и выше. При сращивании витых пар следует соблюдать (по возможности) направление завивки.

Внимание! Не допускается использование для линии связи одного направления проводников из разных витых пар кабеля.

Перед подключением TL-линии к Пульт-ПК или КИО следует проверить ее на отсутствие замыкания между проводниками и пробоя на «землю».

Допускается монтировать концентратор в уже действующем направлении без его отключения.

При монтаже следует придерживаться следующего порядка действий:

  • настроить КУН-2ДМ в программном обеспечении: в OPC-сервере;
  • установить номер концентратора в соответствии с таблицей с помощью перемычек выбора адреса А1..А5 (JS1...JS5) на его плате;
  • подключить (при наличии) каналы ПГС, начиная с переговорного щитка машинного помещения (при его подключении появляется возможность переговоров с диспетчерской и оперативной проверки результата подключения последующих каналов с помощью управляющей программы);
  • подключить каналы датчиков и проверить прохождение их сигналов. Проверку следует производить, приводя в действие соответствующие датчики. Если это невозможно, то следует произвести проверку замыканием или размыканием контактов в месте подключения проводников, идущих от концентратора;
  • подключить концентратор к клеммам Пульт-ПК или КИО соответствующего направления, соблюдая полярность (при правильном подключении должен загореться светодиод питания).
  • проверить отображение концентратора в осциллографе направлений OPC-сервера
  • настроить отображение данных в рабочей программе АСУД.Scada

Концентратор должен быть заземлен по месту установки. Допускается использовать заземление от Пульт-ПК или КИО, только если концентратор и Пульт-ПК (или КИО) установлены в одном здании (расстояние между устройствами небольшое).

Для нормальной работы концентратора необходимо, чтобы напряжение на клеммах линии связи (ЛС1) было не менее 30В.

В случае подключения концентраторов на конце длинной линии связи для компенсации потери по току может применяться концентратор КДП, который устанавливается перед первым концентратором в линии (со стороны Пульт-ПК или КИО).

Внимание! Если КУН-2ДМ подключается к Пульт-ПК или КИО по 2-х проводной линии связи, то на концентраторе необходимо выполнить замыкание контактов  ЛС1 и ЛС2 (плюс на плюс, минус на минус).

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

  1. Схема подключения КУН-2ДМ (двухпроводная линия связи)
  2. Схема подключения КУН-2ДМ (четырехпроводная линия связи)

Станции управления лифтом (СУЛ), через сухие контакты или контрольные точки под напряжением:

  1. Схема подключения ALJO
  2. Схема подключения BTLT0405C
  3. Схема подключения HYUNDAi
  4. Схема подключения KONE
  5. Схема подключения KONE MonoSpace
  6. Схема подключения MOLINARY
  7. Схема подключения OTISMCS200
  8. Схема подключения SODIMAS
  9. Схема подключения ThyssenKrupp
Внимание! Подключение некоторых типов СУЛ (и УБ) возможно через цифровой интерфейс с помощью концентратора КСЛ-RS.

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Внимание! Концентратор настраивается в ОРС-сервере как КУН-2М.

Настройка программного обеспечения описывается в руководствах на программы

В целом следует последовательно выполнить:

  1. регистрацию КУН-2М в ОРС-сервере
  2. визуализацию данных КУН-2М в рабочей программе АСУД.SCADA

В ОРС-сервере следует:

  • добавить КУН-2М к USB Пульт, КИО или КИО-2М.
  • выполнить настройку каналов концентратора
  • в случае если к КУН-2М подключаются другие концентраторы или устройства, выполнить их отображение и настройку в соответствии с документацией.

Далее, закрываем ОРС-сервер.

В АСУД.SCADA следует:

  • воспользоваться примитивом Шаблон для быстрой настройки всех сигналов концентратора КУН-2М
  • либо разместить необходимое число примитивов на карте и связать их с тэгами концентратора

Для проверки сигналов (без необходимости отрисовки карты) можно в АСУД.SCADA воспользоваться функционалом просмотра сигналов ОРС-сервера.

RS-485, RS-концентраторы

К служебному интерфейсу RS-485 КУН-2ДМ могут быть подключены только устройства (например: УПСЛ) и RS-концентраторы производства Текон-Автоматика.

Период обновления данных RS-устройств

В виду низкой пропускной способности TL-линии связи данные с RS-концентраторов, подключенных к КУН, обновляются с некоторой задержкой.

Эта задержка зависит от:

  • числа RS-концентраторов на интерфейсе
  • подключены ли датчики температуры к КУН
  • а также, от "чистоты" (отсутствия помех в) самой TL-линии

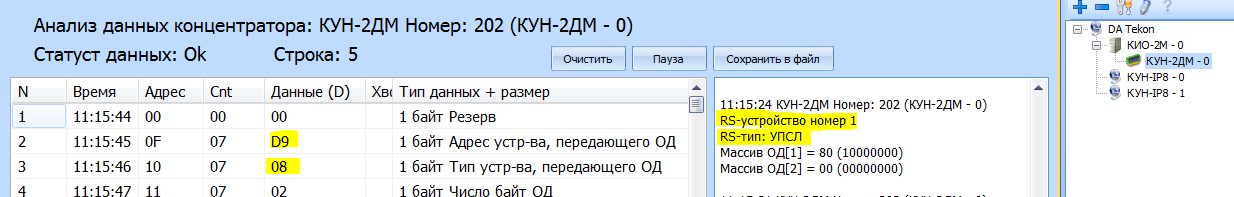

Так, например, если к КУН подключен только 1 УПСЛ, то:

  • обновление данных УПСЛ происходит каждые (7 - 8) с.

Проверка подключенных RS-концентраторов

В случае проблем в работе концентраторов КУП-RS, КУП-2RS, КУП-4RS, КСЛ-RS подключенных к КУН-2М, в конфигураторе ОРС-сервера можно посмотреть какие данные передаются с -RS концентраторов.

Для этого:

  • зарегистрировать концентратор КУН-2М в Tekon OPC-сервер, указать в настройках его номер в линии связи
  • открыть окно Вид \ Данные концентратора
  • повторно выбрать КУН-2М в адресном пространстве справа

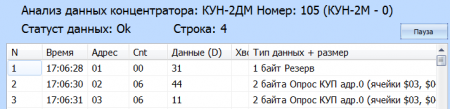

В случае если к КУН-2М подключен один КУП-RS (или КУП-2RS) с адресом 0, в окне будет отображаться

Kun2dm 1kup.PNG
Внимание! Номера (адреса) КУП-RS или КУП-2RS, выставленные перемычками на плате,  могут быть только 0 или  1!

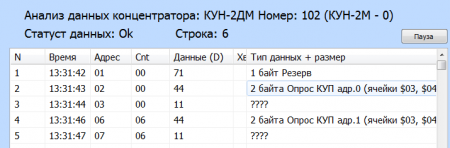

В случае если подключены два КУП-RS или два КУП-2RS или один КУП-4RS

Kun2dm 2kup.PNG
Внимание! Номер (адрес) КУП-4RS, выставленный перемычками на плате,  может быть только 0!

Следует отметить, что КУН не может определить точный подтип -RS концентратора, т.к. обмен данными проходит по протоколу КУП-RS.

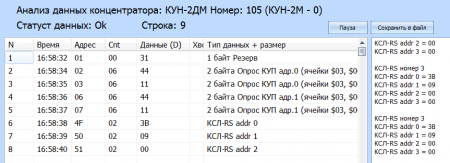

В случае если подключены два КУП-RS или два КУП-2RS или один КУП-4RS и один КСЛ-RS, будет отображаться

Kun2dm 2kup ksl.PNG
Внимание! Номера (адреса) КСЛ-RS, выставленные перемычками на плате,  могут быть c 0 по 5!
 Отображение номеров КСЛ-RS реализовано в АСУД.SCADA 2.3.1 update 3

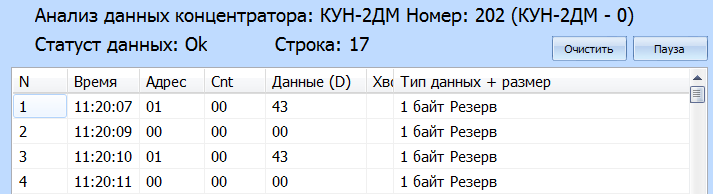

Если таблица c данными не обновляется или отображаются не все данные, следует проверить линию связи интерфейса RS-485 от КУН-2М до RS-концентраторов и адреса выставленные на RS-концентраторов. Обратите также внимание на необходимость Согласование линии RS-485.

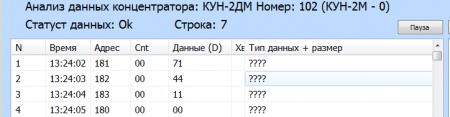

В случае если в таблице отображаются одни значки вопроса (???), следует снять/установить флаг 7-битный адрес (слева под таблицей).

Kun2dm quest.PNG

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблемы в работе КУН-2ДМ изм.4

В случае не стабильной работы концентраторов ТЕКС ххх изм. 4 (концентратор то появляется, то пропадает на осциллограмме) проявляющуюся при подключении его к КИО-2М (или любому другому устройству), следует:

  • обесточить платы
  • снять с основания
  • выполнить удаление диодного элемента, как показано на рисунках.

Треск в канале ПГС

В случае наличия треска в динамике первого канала ПГС при выключенной ПГС, а также треска во время включенной ПГС по другим каналам, следует вернуть плату концентратора на перепрошивку в ремонтный отдел.

Нет ПГС в обе стороны

При двух-проводном подключении концентратора к Пульт-ПК или КИО убедиться, что на концентратора установлена перемычка ЛС1 на ЛС2 (плюс-плюс, минус-минус).

См. также FAQ Софт

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КУН-2ДМ должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КУН-2ДМ непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КУН-2ДМ в упаковке предприятия-изготовителя должен храниться в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КУН-2ДМ периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КУН-2ДМ составляет 3 года с момента продажи.

НПО Текон-Автоматика не гарантирует, что аппаратные средства КУН-2ДМ будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

НПО Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования возникших в результате:

  • несоблюдения правил транспортировки и условий;
  • форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
  • нарушения технических требований по размещению, подключению и эксплуатации;
  • неправильных действий при изменении кода микропрограмм (перепрошивке);
  • использования не по назначению;
  • механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
  • воздействия высокого напряжения (молния и т.п.).
