ВВЕДЕНИЕ

Внимание!
Выпуск концентратора КУН-IPM прекращен 12.2016.
В настоящее время следует использовать КУН-IP4, КУН-IP8.

Было выпущено 3-и модификации концентратора отличающиеся аппаратной частью и версией внутренней прошивки:

  • 1-я версия - прошивки 1.х
  • 2-я версия - прошивки 2.х
  • 3-я версия - прошивки 3.х

Не допускается обновление устройства прошивкой устройства другой модификации.

Начиная с версии прошивки 3.50 - версия прошивки становится универсальной.

Однако не следует устанавливать прошивки версии 3.50 и выше на КУН-IP v.1.x,
если задействован интерфейс RS-485 (подключен КУП-RS).

Внимание! Ограничения программного обеспечения по работе с IP-устройствами

В настоящее время нельзя (из-за ограничений в программном обеспечении АСУД.SCADA) реализовать некоторые конфигурации, в которых НА ОДНОМ IP-концентраторе (КУН-IPM, КУН-IP8, КУН-IP4, КЦС-IPM) ОДНОВРЕМЕННО подключены:

КИР-RS (или любые приборы учета и сторонние контроллеры) С ЛЮБЫМ ИЗ RS-КОНЦЕНТРАТОРОВ:  КУП-RS (КУП-2RS, КУП-4RS), КСЛ-RS, КДД-RS, КБП-RS, КБП-RSM.

НЕ ПОДДЕРЖИВАЕТСЯ

  • КУП-4RS + КИР-RS
  • КДД-RS + КИР-RS
  • КСЛ-RS + прибор учета
  • и т.п.

ПОДДЕРЖИВАЮТСЯ

  • КУП-4RS + КДД-RS
  • КУП-4RS + КСЛ-RS
  • КСЛ-RS + КДД-RS
  • КИР-RS + прибор учета
  • и т.п.

Данные варианты конфигурации не поддерживаются независимо от того, на разных ли интерфейсах RS-485/232 подключены устройства или на одном.

Ограничения связаны с реализацией в текущей версии ПО механизмом опросов устройств:

  • часть драйверов опроса реализована непосредственно в ОРС-сервере
  • другая в программе KCSLogger

Т.е. система должна быть построена так, чтобы все устройства, подключенные к IP-концентратору опрашивались либо OPC-сервером, либо KCSLogger.

Устройство опрашивается напрямую OPC-сервером, если оно явно добавляется в адресное пространство ОРС-сервера, например:

  • DA Tekon \ КИО-2М \ КУН-2Д1 \ КУП-RS

Устройство опрашивается KCSLogger если оно регистрируется в ASUDBase или добавляется в адресное пространство ОРС-сервера через Контейнер оборудования, например:

  • DA Tekon \ Контейнер оборудования \ КИР-RS
  • прибор учета или контроллер, зарегистрированный в программе ASUDBase

ВЕРСИИ ПРОШИВОК

Внимание!
Обновление прошивок устройств с версий  < x.50 с включенным VPN.

Для устройств КИО-2М, КИО-2МД, КУН-IPM всех модификаций (1.х, 2.x, 3.x) версий прошивок < x.50 не допускается обновление прошивки по VPN-интерфейсу.

Обновление устройства по VPN приведет к неработоспособности устройства. Восстановление будет возможно только в ремонтном отделе Текон-Автоматика.

Для обновления прошивки следует использовать только локальный интерфейс.

Если в настройках установлен флажок "Отключить локальный интерфейс (Входящие соединения разрешены только по VPN)", следует снять его, перезагрузить устройство, выполнить обновление прошивки по локальному интерфейсу.

3.55 от 28-11-2017

  • Восстановлена работа DHCP
  • Настройка Firewall (Брандмауэра) через WEB-интерфейс
  • Предоставление данных о состоянии устройства через SNMP-протокол

3.50 от 30-10-2017 - без поддержки DHCP

  • Универсальная прошивка для КУН-IPM 3.х, 2.х
  • Можно устанавливать на 1.x, если не подключены КУП-RS
  • Исправлено обновление устройства при включенном VPN (pptp)

3.40 от 29-06-2017

  • Серьезно обновленная прошивка для КУН-IPМ аппаратной версии 3.х
  • Исправлены проблемы с возможным подвисанием устройства.
  • Добавлен сторожевой таймер
  • Обновлена библиотека VoIP.

3.30, 2.30, 1.30 от 12-05-2015

  • ...

НАЗНАЧЕНИЕ

Концентратор универсальный-IPM - представляет собой программно-аппаратное изделие, решающее задачи:

  • организации двусторонней переговорной связи абонент-диспетчер;
  • получения информации от дискретных датчиков (контроля состояния лифтов, контроля затопления, задымления, доступа и т.п.), температурных датчиков;
  • управления оборудованием;
  • обмена информацией с устройствами, подключаемыми по интерфейсам RS-485/RS-232;
  • обмена информацией с RS-концентраторами.

  • ТЕКС 7.102.275 изм.1 - Версия 1.х

  • ТЕКС 7.102.301 изм.4 - Версия 3.х

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КУН-IPM должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

  • машинные помещения,
  • электрощитовые, т.д.

Не допускается:

  • механическое повреждение устройства;
  • прямое попадание жидкости и химических веществ на устройство;
  • интенсивное воздействие пыли, тепла и солнечного света на оборудование;
  • самостоятельный ремонт оборудования за исключением случаев оговоренных с производителем.

Ремонт КУН-IPM необходимо осуществлять в НПО Текон-Автоматика.

КУН-IPM работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N Наименование параметра Значение параметра
1 Интерфейс концентратора Основной:
  • Ethernet 10/100 (10BASE-T/100BASE-TX)

Дополнительно:

  • RS-485 - 2 шт.
  • RS-232
2 Протокол работы HTTP, H.323 VoIP
3 Питание 220В, 50 Гц.

Максимальная потребляемая мощность из сети 18Вт.

4 Каналов ПГС 8
5 Дискретных входов 22

Возможность дополнительно подключить КДД-RS.

6 Каналов управления 2 типа сухой контакт (обычное реле max 250В, 1А)

Возможность дополнительно подключить КУП-RS, КУП-2RS, КУП-4RS.

7 Температурных входов 2
8 Аналоговых входов 0
9 Дополнительно
  • Поддержка протоколов PPPTP, PPPoE, OpenVPN, DHCP, SSH
  • Встроенный ИБП
10 Рабочая температура +1 ... +40 Град.С.
11 Габариты (ШхВхГ) не более, мм 215х88х165
12 Вес не более, кг 3
Внимание!
Концентраторы версии 1 допускали подключение по RS-485 только КУП-RS, КУП-2RS, КУП-4RS.
Другие устройства подключить RS-интерфейсам концентратора - нельзя.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КУН-IPМ допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3, до 1000 В.

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

На КУН-IPМ установлена операционная система на ядре Linux, а также специализированное программное обеспечение, обеспечивающее работу устройства.

Концентратор подключается к локальной компьютерной Ethernet сети по интерфейсу RJ-45. Для подключения КУН-IPМ к оптоволоконной сети следует использовать медиаконверторы.

Для настройки устройства и взаимодействия с управляющей диспетчерской программой реализован WEB-сервер.

КУН-IPМ в общем случае не инициирует сетевых подключений, а лишь отвечает на запросы рабочей программы (OPC-сервера).

Открытые сетевые подключения на КУН-IPМ:

  • TCP 80 - доступ к WEB-интерфейсу, получение текущего состояния информационных входов по протоколу HTTP
  • TCP 5555 - обмена данными с устройствами, подключенными к RS-485
  • TCP 1720 - управления сессией IP-телефонии H.323
  • UDP 6000..6199 - IP-телефония H.323
  • RTP 5000..5199 - IP-телефония H.323

OPC-сервер выполняет соединение с концентратором (по 80 порту) и периодически опрашивает состояние дискретных входов и каналов управления через CGI интерфейс.

К КУН-IPМ могут быть подключены RS-концентраторы, а также контроллеры сторонних производителей по интерфейсу RS-485. Концентратор не опрашивает: подключенные устройства самостоятельно, а лишь транслирует запросы рабочей программы.

Передача звука осуществляется стандартными для IP-телефонии механизмами, используя группу протоколов H.323.

Для обеспечения работы концентратора на объекте необходимо выполнить:

  • предварительную настройку КУН-IPМ;
  • настройку программного обеспечения АСУД.SCADA на ПК диспетчера или Пульте-ПК.
Внимание! Не допускается одновременный опрос КУН-IPМ  двумя рабочими программами (OPC-серверами).
Концентратор КУН-IPМ должен быть зарегистрирован только в одном  (OPC-сервере).

Внимание! По умолчанию доступ к настройкам концентратора защищен паролем.  Однако при установке КУН-IPМ в публичных сетях настоятельно рекомендуется включить брандмауэр для предотвращения несанкционированного доступа к концентратору злоумышленников (подробнее см. настройку IP фильтр далее).

ИБП, входящий в комплект концентратора, обеспечивает работу устройства при отключении внешнего питания в течение более 2-х часов.

Характеристики батареи ИБП:

  • Напряжение при полном заряде - 14.3В
  • Напряжение отключения концентратора - 10.3В

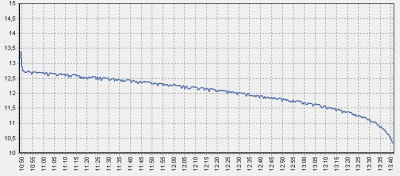

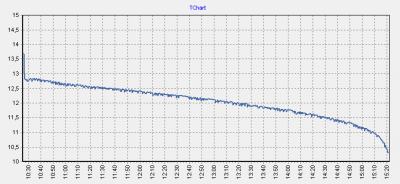

Динамика разрядки батареи ИБП
Динамика зарядки батареи ИБП

Зарядка батареи после полного разряда осуществляется в течении 14-16 часов.

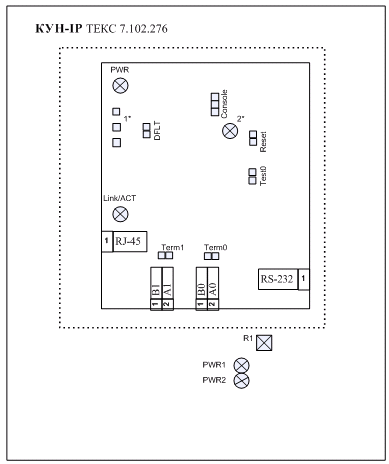

Элементы индикации и управления

Указаны элементы верхней цифровой платы.

Kunipm jumpers.PNG

Светодиоды на плате концентратора

Светодиод Назначение
PWR индикация включения питания
PWR1, PWR2 индикация включения питания
Link/ACT индикация подключения сети
2* служебный (резерв)

Перемычки на плате концентратора

Перемычка Назначение
DFLT сброс настроек устройства на заводские после перезагрузки
Reset перезагрузка концентратора
Test0 служебная
Term0, Term1 терминатор (120 Ом) порта 0 и 1 RS-485 (устанавливается, если концентратор оконечное устройство сети)

Сброс к заводским настройкам

Если при изменении конфигурации устройства была допущена ошибка, что повлекло за собой невозможность установить связь с устройством, необходимо воспользоваться перемычкой DFLT для восстановления заводской конфигурации.

При этом необходимо:

  1. установить перемычку DFLT;
  2. замкнуть пару контактов RESET или установить, а затем снять перемычку;
  3. после перезагрузки концентратора проверить связь с концентратором, используя заводской адрес устройства 192.168.1.100, логин и пароль.
  4. удалить перемычку DFLT.

НАСТРОЙКА КОНЦЕНТРАТОРА

Настройка КУН-IPМ подразумевает под собой ввод параметров сетевого подключения.

Для настройки КУН-IPМ необходим ПК (или ноутбук) с сетевой картой.

Процесс настройки осуществляется через Web-интерфейс.

Для выполнения настройки необходимо:

  • подключить разъем RJ45 КУН-IPМ сетевым кабель (кроссовер) к сетевой карте ПК;
  • настроить сетевой интерфейс ПК, указав следующую конфигурацию TCP / IP:
    • IP-адрес 192.168.1.1 (или любой другой из сети 192.168.1.0, кроме 192.168.1.100),
    • маска 255.255.255.0,
    • шлюз - можно не указывать.

Запустить Web-браузер, например,Internet Explorer или Chrome.

Указать в поле Адрес http://192.168.1.100 и нажать «Ввод».

Появится окно «Концентратор универсальный - IP». Выбрать меню «Конфигурация» слева.

В появившемся диалоге ввести:

  • имя пользователя: admin
  • пароль: secret

Минимально вам следует настроить только IP-конфигурацию устройства. Меню Конфигурация сети \ TCP/IP.


Внимание!
Для вступления настроек в силу следует перезагрузить устройство с помощью меню
Утилиты \ Системные команды.

Если вы размещаете устройство в публичной сети, например: Интернет, то мы настоятельно рекомендуем впоследствии настроить параметры Брандмауэра.


Настройка Брандмауэра

Внимание!
Только для версий прошивок > 3.55
Для прошивок версий < x.55 смотри Включение брандмауэра

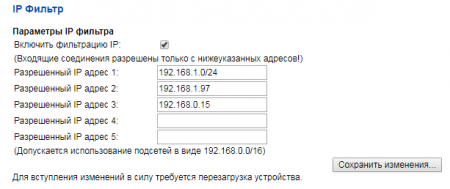

Для включение Брандмауэра следует в WEB-интерфейсе выбрать слева IP Фильтр.

никакой

Далее:

  • Установить флаг Включить фильтрацию (по умолчанию отключено)
  • Указать до 5 разрешенных IP-адресов
  • Нажать Сохранить изменения
  • Перезагрузить устройство

IP-адреса разрешается указывать:

  • Явно, например: 192.168.1.200
  • Группой, например: 192.168.1.0/24 (указывает диапазон адресов 192.168.1.1 - 192.168.1.254)

В случае сброса устройства по перемычке DFLT, настройки Брандмауэра также будет сброшены.

Внимание!
Если используется PPTP подключение, то при настройке Брандмауэра рекомендуется
первым разрешенным IP-адресом указать IP-адрес PPTP-сервера!

Настройка SNMP

Устройство способно предоставлять информацию о своем состоянии по протоколу SNMP.

Для включения/отключения SNMP следует в WEB-интерфейсе выбрать слева SNMP.

Подробнее см. описание Текон SNMP.

РАЗМЕЩЕНИЕ И МОНТАЖ

Внимание! Перечисленные ниже операции производятся непосредственно на месте установки концентратора.
С целью приобретения опыта работы с программой и аппаратурой эти же операции можно провести в лабораторных условиях.
Для этого на рабочем месте оператора можно подключить концентратор  к ПК или Пульту-ПК. Подключив к концентратору микрофоны, громкоговорители и датчики можно полностью имитировать его работу на объекте.

Монтаж КУН-IPМ целесообразно производить после прокладки и подключения канала компьютерной сети. Линии связи прокладываются с использованием кабеля UTP категории 5е или выше, разрешенного к применению в сетях Ethernet.

КУН-IPМ размещается обычно в машинном помещении на стене в доступном для эксплуатации и обслуживании месте.

В помещении должен быть контур заземления, выполненный в соответствии с нормами техники безопасности.

Концентратор должен быть заземлен по месту установки. Контакты заземления находятся на нижней плате концентратора.

Для подключения КУН-IPМ к сети должна быть установлена отдельная розетка переменного тока 220В с заземлением согласно «Правил устройства электроустановок».

При монтаже следует придерживаться следующего порядка действий:

  • Выполнить предварительную настройку КУН-IPМ в соответствии с указанной методикой.
  • Подключить ПГУ
  • Подключить дискретные датчики к дискретным входам.
  • Подключить концентратор к аккумуляторной батарее, соблюдая полярность.
  • Подключить концентратор к компьютерной сети с помощью интерфейса RJ-45.
  • Подключить RS-концентраторы и/или прочие RS-устройства к интерфейсу RS-485.
  • Подключить КУН-IPМ к сети переменного тока, убедиться в загорании светодиодов.
  • Убедиться в загорании светодиода LINK/ACT разъема RJ-45.

Далее следует выполнить настройку программного обеспечения АСУД.SCADA и проверить прохождение сигналов:

  • Убедиться в видимости (росте оценки) концентратора в управляющей программе.
  • Проверить прохождение сигналов дискретных датчиков с помощью управляющей программы. Проверку следует производить, приводя в действие соответствующие датчики. Если это невозможно, то следует произвести проверку замыканием или размыканием контактов в месте подключения проводников, идущих от концентратора.
  • Проверить работу ПГУ с помощью управляющей программы.

При нажатии на примитив Переговорное устройство левой кнопкой мыши вы устанавливаете связь с абонентом и слышите друг друга. При нажатии на примитив правой кнопкой мыши вы включаете специальный режим проверки, который выполняет заворачивание звука на концентраторе, и в случае если все нормальное - вы слышите в трубку сами себя.

Начиная с версии ПО 2.3.8 в фоновом режиме во время переговорной связи с концентратором проверяется исправность микрофона (линии связи микрофона). Информация о наличии неисправности будет отображена в оперативном журнале.

Kunip check mic.JPG
Замечание, параметр напряжение микрофона анализируется с пороговыми значениями:
* mic_min > 9В - Обрыв
* mic_min < 2В - Закоротка

В случае проблем с переговорной связью Вы также можете воспользоваться меню Дополнительно\Сессия H.323 для проверки корректности передачи звуковых данных по компьютерной сети.

Kun ip session.JPG

Где:

  • Светодиод RTP-трафик загорается только в момент, когда говорит Диспетчер (только для устройств КУН-IP прошивки > x.47)
  • Параметры настройки громкости (общая для всех каналов устройства) можно регулировать только для КУН-IP8(4), КИО-8(4)L.
  • Напряжение питания микрофона КУН-IP в районе 6В (норма) - только при питании от Сети, при переходе питания на ИБП напряжение снижается, но микрофон при этом продолжает работать.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Домофоны:

  1. Схема подключения к домофону Цифрал

Схемы подключения платформ для маломобильных групп:

  1. Схема подключения к подъемным платформам Инвапром А-1
  2. Схема подключения к подъемнику ПНИ-220 фирмы Турбомаш и к приводу открытия двери DSUZ-F
  3. Схема подключения к подъемнику ПВИ-220 фирмы Турбомаш
  4. Схема подключения к подъемнику ПНИ-220 фирмы Турбомаш
  5. Схема подключения к подъемнику ЩЛЗ
  6. Схема подключения к подъемным платформам (установленным в подземных переходах)

Станции управления лифтом (СУЛ), через сухие контакты или контрольные точки под напряжением:

  1. Схема подключения ALJO
  2. Схема подключения BTLT0405C
  3. Схема подключения DAESUNG
  4. Схема подключения HYUNDAi
  5. Схема подключения KONE
  6. Схема подключения KONE MonoSpace
  7. Схема подключения MOLINARY
  8. Схема подключения OTISMCS200
  9. Схема подключения SODIMAS
  10. Схема подключения ThyssenKrupp
Внимание! Подключение некоторых типов СУЛ (и УБ) возможно через цифровой интерфейс с помощью концентратора КСЛ-RS.

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Настройка программного обеспечения описывается в руководствах на программы

В целом следует последовательно выполнить:

  1. регистрацию КУН-IPМ в ОРС-сервере
  2. визуализацию данных КУН-IPМ в рабочей программе АСУД.SCADA

В ОРС-сервере следует:

  • добавить КУН-IPМ к DA Tekon.
  • выполнить настройку каналов концентратора
  • в случае если к КУН-IPМ подключаются другие концентраторы или устройства, выполнить их отображение и настройку в соответствии с документацией.

Далее, закрываем ОРС-сервер.

В АСУД.SCADA следует:

  • воспользоваться примитивом Шаблон для быстрой настройки всех сигналов концентратора КУН-IPМ
  • либо разместить необходимое число примитивов на карте и связать их с тэгами концентратора

Для проверки сигналов (без необходимости отрисовки карты) можно в АСУД.SCADA воспользоваться функционалом просмотра сигналов ОРС-сервера.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Шумы во время ПГС при близком расположении ПГУ и КУН-IPM

В случае посторонних шумов в канале ПГС для концентраторов ТЕКС 7.102.302-01 следует:

  • обесточить концентратор
  • снять основание верхней цифровой платы, перевернуть на другую сторону
  • перерезать конденсатор С18, как показано на рисунках.

Проблема присутствует только на платах ТЕКС 7.102.302-01 без стеклянных предохранителей (внизу справа)

  • Следует удалить C18

  • Проблемы нет

Необходимые инструменты:

  • отвертка
  • бокорезы

  • КУН-IPM

  • ТЕКС 7.102.302-01

  • Обратная сторона

  • Перерезать С18

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КУН-IPМ должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КУН-IPМ непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КУН-IPМ в упаковке предприятия-изготовителя должен храниться в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КУН-IPМ периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КУН-IPМ составляет 3 года с момента продажи.

НПО Текон-Автоматика не гарантирует, что аппаратные средства КУН-IPМ будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

НПО Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования возникших в результате:

  • несоблюдения правил транспортировки и условий;
  • форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
  • нарушения технических требований по размещению, подключению и эксплуатации;
  • неправильных действий при изменении кода микропрограмм (перепрошивке);
  • использования не по назначению;
  • механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
  • воздействия высокого напряжения (молния и т.п.).
Источник — «http://wiki.lan/index.php?title=КУН-IPM&oldid=4604»
