Просмотр сигналов ОРС-сервера

Материал из TekonWiki
Перейти к: навигация, поиск

История версий

Обновления:
15-02-2019
* отображение состояния АКБ КИР
12-12-2018

Введение

Просмотр сигналов Текон ОРС-сервера в табличном виде может быть удобен если вы выполняете работы по монтажу оборудования АСУД (концентраторов), например: подключаете новые концентраторы к КИО, который впоследствии будет подключен к существующей диспетчерской. Для сдачи работ вам необходимо лишь продемонстрировать правильность расключения сигналов, полноценное же отображение ситуационного плана является при этом избыточной работой.

Реализованный функционал также может быть полезен перед созданием карты для проверки правильности конфигурации ОРС-сервера.

Функция просмотра сигналов Текон ОРС-сервера позволяет в рабочей программе АСУД.SCADA:

  • в табличном виде отобразить полные настройки выбранного контроллера: USB-пульта, КИО или IP-концентратора, включая:
    • настройки подключенных TL-, RS- концентраторов
  • отобразить текущее состояние и изменение состояния каждого концентратора и каждого настроенного входа концентратора (подключенного датчика)
  • проверить правильность конфигурации ОРС-сервера:
    • заполнение адресной информации
    • правильность указания номера TL-концентраторов (отсутствие дублирования номеров)
    • правильность указания IP-адреса IP-концентраторов
  • включать / выключать настроенные каналы управления
  • подтверждать (квитировать) дискретные сигналы
  • отобразить стастику по числу подключенных концентраторов
  • отобразить стастику по числу подключенных сигналов
  • отобразить полную конфигурацию ОРС-сервера (без визуализации сигналов)
  • экспортировать данные отчета в формат HTML
  • распечатать отчет

Для работы функции просмотра сигналов ОРС-сервера не требуется подключения USB-ключа защиты в случае, если на ситуационном плане не отображено ни одного примитива, либо программа еще не перешла в Демонстрационный режим (примерное 30 минут после запуска).

Иначе подключение USB-ключа защиты необходимо для просмотра текущего состояния и изменения состояния входов концентраторов.

Пульт-ПК

Для того чтобы воспользоваться функцией просмотра сигналов Текон ОРС-сервера предварительно необходимо:

  1. Настроить OPC-сервер
  2. Закрыть конфигуратор ОРС-сервера
  3. Зарегистрировать в SCADA локальный OPC-сервер

КИО

В случае необходимости демонстрации правильности проведения работ по подключению концентраторов к КИО следует:

  1. Установить на ноутбук программное обеспечение АСУД.SCADA
  2. Подключить ноутбук к КИО
  3. Настроить конфигурацию OPC-сервера
  4. Закрыть конфигуратор ОРС-сервера
  5. Зарегистрировать в SCADA локальный OPC-сервер

Сторонний ПК

  1. Установить на ПК программное обеспечение АСУД.SCADA
  2. Подключить ПК к компьютерной сети КИО или Пульту-ПК
  3. Зарегистрировать в SCADA удаленный OPC-сервер

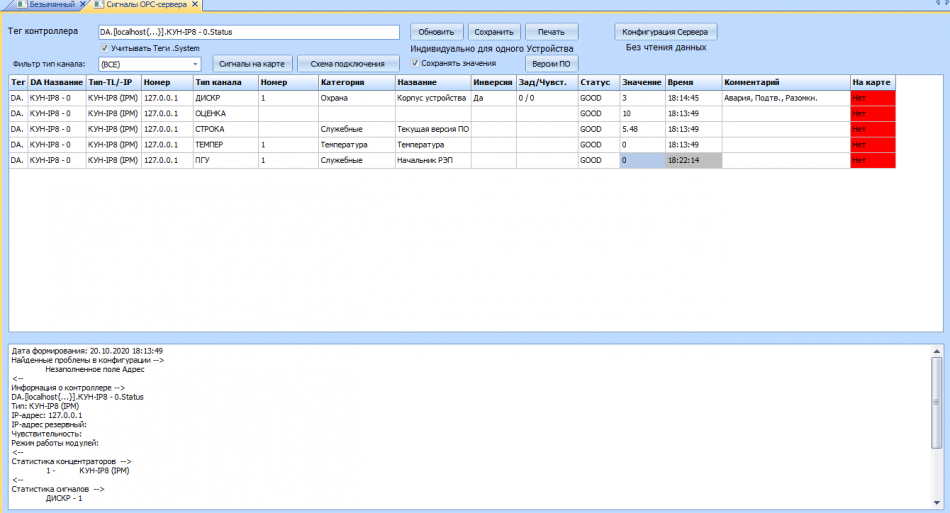

Просмотр сигналов ОРС-сервера

Окно просмотра открывается только в режиме настройки при выборе меню Дополнительно \ Служебная информация

Для выбора Контроллера или IP-концентратора, по которому необходимо отобразить данные, следует нажать кнопку Обновить и выбрать тэг Status контроллера.

Внимание!
Программа может некорректно обрабатывать данные устройство связанных с Контейнером оборудования.

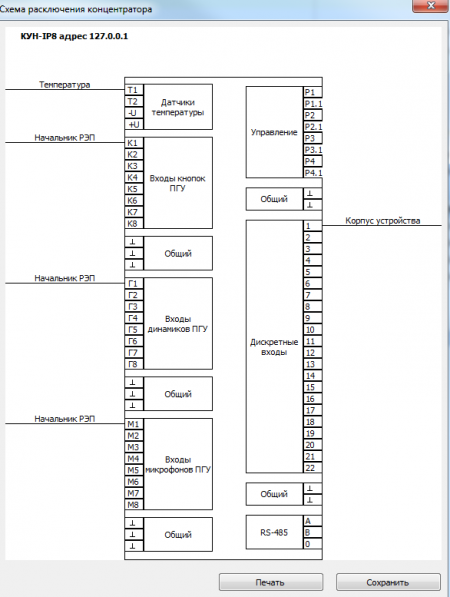

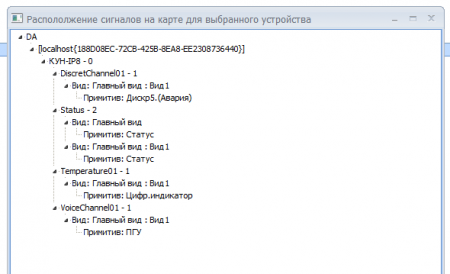

Дополнительные элементы управления:

  • Учитывать тэги .System - отображать также данные служебных тэгов, не настраиваемых пользователем. После изменения следует повторно нажать Обновить
  • Фильтр типа канала - отображать только указанный тип канала
  • Сохранить - сохранить отчет в формате HTML (может быть открыт в программе Excel)
  • Печать - распечатать отчет
  • Сохранять значения - по кнопке Сохранить, будут также сохранены значения сигналов
  • Версии ПО - отобразятся версии прошивок концентраторов выбранного Контроллера или IP-концентратора
  • Конфигурация Сервера - сохранение полной конфигурация тегов сервера в HTML-файл, без визуализации значений/изменений сигналов.

В таблице отображаются все настроенные входы, всех концентраторов, подключенных к выбранному контроллеру.

Ширина столбцов таблицы может быть изменена пользователем.

Столбцы:

  • Тэг - тэг Item OPC-сервера
  • DA-название - название концентратора в адресном пространстве ОРС-сервера
  • Адрес - настройка Адрес в окне концентратора (должно быть указано обязательно). Адрес будет отображаться в Журнале событий Scada
  • Тип TL-/IP- - тип TL- или IP- концентратора
  • Номер - номер TL-концентратора или IP- адрес
  • Тип RS - тип подключенного RS-концентратора
  • Номер - номер RS-концентратора
  • Тип канала - тип входа (выхода) концентратора
  • Номер - номер входа (выхода) (если отображается пустое значение - был изменен формат отображения Тега при настройке канала в ОРС-сервере, модуль не может определить номер канала).
  • Категория - категория, указанная в настройках канала концентратора
  • Название - название сигнала, указанное в насройках канала концентратора. Название отображается в Журнале событий Scada
  • УПР Группа - группа группового включения канала управления, указанная в настройках
  • УПР Авто - группа автоматической программы управления каналом, указанная в настройках
  • Статус - текущее состояние входа (выхода)
    • BAD - нет связи
    • GOOD - нормальное состояние
  • Значение - текущее значение (актуальное только при статусе GOOD)
  • Время - время последнего изменения значения
  • Комментарий - описание текущего состояния входа (выхода)

В столбцах Статус, Значение и Время отображаются значения состояния входов концентратора только если:

  • подключен USB-ключ защиты
  • ключ отсутствует, но на ситуационном плане не отображено не одного примитива (ситуационный план - пуст), либо программа еще не перешла в Демонстрационный режим

В первой строке отображается Статус выбранного контроллера. Если он ВАD (с контроллером нет связи), то статус BAD будет также и у всех каналов.

При изменении Значения Тэга в течении последних 30 с. ячейка Время будет подсвечиваться серым цветом (в течении около 30 с.)

В столбце Комментарий отображается осмысленное состояние следующих каналов:

  • ПГС - переговорной голосовой связи.
  • ДИСКР - дискретных входов.
  • УПР - каналов управления.

Для канала ДИСКР, УПР при клике мышкой в ячейку Значение (если Статус GOOD) доступно контекстное меню, позволяющее изменить состояние канала:

  • Включить / Выключить - канал управления
  • Квитировать (подтвердить сигнал) - дискретного входа.

Необходимость квитирования связана со спецификой изменения состояния сигнала в ОРС-сервере АСУД: если дискретный вход настроен в ОРС-сервере как охранный (настройка по умолчанию), то сигнал не будет сброшен пока диспетчер с ним не ознакомится.

Под таблице отображается окно статистической информации

Дата формирования: 03.11.2016 16:31:16
Найденные проблемы в конфигурации -->
	Незаполненное поле Адрес
<--
Информация о контроллере -->
DA.[localhost{...}].КУН-IP8 - 0.VoiceChannel01
Тип: КУН-IP8
IP-адрес: 127.0.0.1
IP-адрес резервный:
Чувствительность:
Режим работы модулей:
<--
Статистика концентраторов  -->
	1 - 	КCЛ-RS
	1 - 	КУН-IP8
	1 - 	КУП-2RS
<--
Статистика сигналов  -->
	ДИСКР - 4
	   3 - 	Лифты и шахты
	   1 - 	Машинные помещения
	ПГУ - 2
	   2 - 	Служебные
	СУЛ - 1
	ТЕМПЕР - 2
	   2 - 	Температура
	УПР - 3
	   3 - 	Освещение
<--

Сигнал ОЦЕНКА (Статус) - в статистике сигналов не учитывается.

Число сигналов СУЛ в статистике сигналов указывается как Сумма (Сигналов) / 2 (поскольку на одну станцию управления приходится два Тэга Item OPC-сервера).

Просмотр сигналов Концентраторов КИР-16

Окно просмотра сигналов, крайне удобно при необходимости отобразить состояние импульсных входов концентратора КИР, подключенных к TL-линии связи. При этом нет необходимости отображать на ситуационном плане примитивом типа "Цифровой индикатор" для каждого канала КИР.

В упрощенной форме данный функционал реализуется также в окне Дополнительно \ Учет ресурсов \ Каналы КИР-16.

Для отображения полной информации с КИР следует:

  • установить флажок Учитывать теги System
  • нажать Обновить и выбрать тег Status требуемого КИР

Если требуется отобразить только состояние счетно-импульсных входов, флажок System - сбросить.

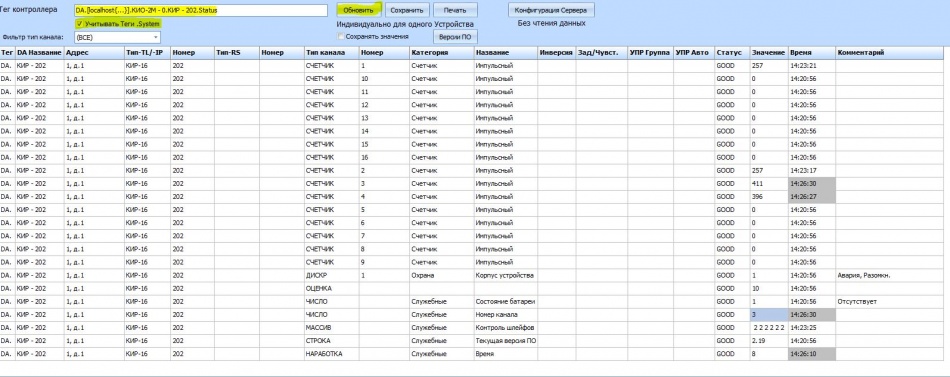

OPC data kir.JPG

Отображаются все Теги концентратора:

  • Число импульсов по каждому каналу КИР (обновление данных по всем каналам примерно 1 раз в 1.5 минуты)
  • Состояние АКБ
  • Версия прошивки (только для КИР-16 исп. TL-RS)
  • Состояние контроля шлейфов (только для КИР-16 исп. TL-RS)

При изменении значения какого-либо тега будет подсвечен столбец Время (на время около 30 с.). Изменения состояния сигналов отображаются в реальном времени, нажимать кнопку Обновить не нужно.

Состояние шлейфов (имеет смысл только при подключении счетчиков по схеме Намур):

  • 0 - норма
  • 1 - замыкание
  • 2 - обрыв

Время - отображается число минут с момента включения питания концентратора
