КИО-2М

ВВЕДЕНИЕ

Внимание!
В настоящее время выпускается модификация устройства КИО-2МS

Контроллер инженерного оборудования (КИО) - является устройством согласования проводной TL-линии АСУД-248 с компьютерной сетью.

КИО представляет собой единый блок, обеспечивающий:

• питание TL-концентраторов,
• получение от них информации,
• организацию переговорной связи,
• ретрансляцию данных по компьютерной сети в рабочую программу диспетчера.

Использование КИО целесообразно, когда требуется объединить на одной диспетчерской несколько удаленно стояющих групп объектов. В таком случае, для каждой группы ставится один КИО, все КИО включаются в компьютерную сеть и устанавливается сетевое соединение между ними и АРМ-диспетчера.

Для работы с КИО необходимо, чтобы к АРМ-диспетчера был подключен специализированный телефонный аппарат USB для организации переговорной связи.

Общий принцип работы КИО следующий:

• после включения питания и загрузки КИО пытается установить соединение с АРМ-диспетчера по IP-адресу, указанному в настройках КИО
• после установки соединения КИО передает на АРМ-диспетчера по запросу данные с подключенных концентраторов
• при установке ПГС соединение устанавливается от АРМ-диспетчера к КИО

Следовательно и АРМ-диспетчера и КИО должны "видеть" друг друга. Т.е. вы должны иметь возможность выполнить команду ping с АРМ к КИО и наоборот с КИО к АРМ.

Обычно КИО и АРМ-диспетчера располагаются в инфраструктуре одной локальной сети. Если КИО удален по Интернету, то вы должны либо использовать публичные IP-адреса, либо (и это более разумный вариант) создать виртуальную часть сеть (VPN), объединяющую все устройства диспетчеризация.

Некоторые вопросы диспетчеризации с использованием компьютерных сетей рассматриваются в статье, доступной по ссылке.

Число КИО подключаемых к ПК-диспетчера (или Пульт-ПК) с программой АСУД.SCADA - неограничено.

КИО использует (как минимум) следующие номера портов TCP, UDP:

Входящие подключения:

• TCP 80 - доступ к WEB-интерфейсу контроллера
• TCP 1720 - управления сессией IP-телефонии H.323
• UDP 6000..6199 - IP-телефония H.323
• RTP 5000..5999 - IP-телефония H.323

Исходящие подключения (на ПК-диспетчера):

• TCP 5555 - передача телеметрической информации концентраторов

КИО представлен в нескольких исполнениях:

• КИО старого типа - выпуск прекращен в 2010 г.
• КИО-1М
• КИО-2М и модификации КИО-2МД, КИО-2МS, КИО-2MRS (если не требуется уточнение обозначаются просто, как КИО-2М)
• КИО-8(4)
• КИО-8(4)L





Внимание!
Концентраторы КУН старых версий с 6-ю каналами ПГС (типа КУН-2Д и ранее)
работают в ограниченном режиме с КИО-2М: не работают каналы ПГС КУН старше 3.
Для полноценной работы старых концентраторов следует использовать КИО-2МД

ВЕРСИЯ ПРОШИВКИ

Версию прошивки можно посмотреть в WEB-интерфейсе (подробнее см.далее).

Последняя версия прошивки может быть загружена с сайта http://www.tekon.ru

Внимание!
Обновление прошивок устройств с версий  < x.50 с включенным VPN.

Для устройств КИО-2М, КИО-2МД, КУН-IPM всех модификаций (1.х, 2.x, 3.x) версий прошивок < x.50 не допускается обновление прошивки по VPN-интерфейсу.

Обновление устройства по VPN приведет к неработоспособности устройства. Восстановление будет возможно только в ремонтном отделе Текон-Автоматика.

Для обновления прошивки следует использовать только локальный интерфейс.

Если в настройках установлен флажок "Отключить локальный интерфейс (Входящие соединения разрешены только по VPN)", следует снять его, перезагрузить устройство, выполнить обновление прошивки по локальному интерфейсу.

В версиях прошивки старше x.50 должна отсутствовать необходимость в использовании утилиты KUNIPMON.EXE

Внимание!
Версии прошивок > x.50 (3.50 и выше) являются универсальными
И могут быть прошиты на КИО версий 3.х и 4.х

3.76 от 21-04-2021

• В режиме КИО закрыт доступ на порт tcp 5000
• В прошивке есть проблема в работе с OpenVPN (происходит отключение ПГС)
  (следует откатиться на версию 3.55 самостоятельно или в отделе ремонта)

3.55 от 28-11-2017

• Восстановлена работа DHCP
• Настройка Firewall (Брандмауэра) через WEB-интерфейс
• Предоставление данных о состоянии устройства через SNMP-протокол

3.50 от 30-10-2017 - тестовая версия без поддержки DHCP

• Универсальная прошивка для КИО-2М версий 4.х, 3.х (а также КУН-IPM)
• Исправлено обновление устройства при включенном VPN (pptp)
• Серьезно обновленная прошивка
• Исправлены проблемы с возможным подвисанием устройства.
• Добавлен сторожевой таймер
• Обновлена библиотека VoIP

4.35 от 01-10-2016

• скорректирована работа cgi-скриптов в режиме обмена данными с ОРС-сервером.

4.34 от 21-04-2016

• устранена неточность в работе перемычки DFLT, появившаяся в версии 4.33: нельзя было сбросить настройки в значение "по умолчанию".

4.33 от 12-02-2016

• устранена возможная проблема длительного включения ПГС

4.31 от 29-08-2015

• добавлена возможность включения функции "задержка приема" во время ПГС

4.30 от 05-05-2015

• устранена ошибка в работе ПГС на КТП-2

4.29 от 15-01-2015

• устранен щелчок во время ПГС, проявляющийся на некоторых КИО-2М версий 4.хх

4.28 от 07-11-2014

• функционал резервного IP-адреса компьютера диспетчера

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КИО-2М должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

• машинные помещения,
• электрощитовые, т.д.

Не допускается:

• механическое повреждение устройства;
• прямое попадание жидкости и химических веществ на устройство;
• интенсивное воздействие пыли, тепла и солнечного света на оборудование;
• самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.

Ремонт КИО-2М необходимо осуществлять в Текон-Автоматика.

КИО-2М работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N	Наименование параметра	Значение параметра
1	Число модулей направлений	2
2	Максимальное число проводных TL-концентраторов	62 (до 31 на каждое направление)
3	Питание	220В, 50 Гц Подключение к розетке через штатную вилку.
4	Потребление	не более 50 Вт
5	Наличие источника бесперебойного питания	Да (не менее 1 часа автономной работы) 12 В, 7 А*ч
6	Интерфейсы передачи данных	TL-линия АСУД-248 Ethernet (RJ-45)
7	Стандарт передачи звука (VoIP, Ethernet)	H.323
8	Протокол передачи телеметрической информации (Ethernet)	TCP
9	Требуемая полоса пропускания Ethernet	не менее 100 Кбод
10	Операционная система	Linux
11	Рабочая температура	от +1 до +50 Град.С
12	Дополнительный выход для подключения питания внешнего устройства	1 выход (10-15) В max 300 mA
13	Степень защиты	IP30
14	Габариты (ШхВхГ) не более, мм	310х90х230
15	Вес не более, кг	3

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КИО-2М допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Элементы индикации и управления

На корпусе КИО расположены следующие индикаторы и регуляторы.

Наименование	Описание
Порог ШП	Регулятор порога шумоподавления. Позволяет снизить фон и помехи в звуковом тракте от абонента к диспетчеру. Шумоподавитель работает по принципу «закрыт-открыт» (при уровне сигнала от абоненты ниже установленного значения, звук к диспетчеру не проходит).
Порог ТЛ	Регулятор порога телеметрии. Позволяет настроить чувствительность модулей направления. В случае помех в линии связи (см. осциллограф направлений в программе OPC-сервер) рекомендуется снизить чувствительность - левое положение регулятора.
Передача	Светодиод загорается при прохождении звуковой информации от диспетчера к абоненту. Позволяет проверить факт прихода звукового потока на устройство.
Светодиод под модулем направления	Светодиод мигает приблизительно раз в секунду при обмене данными с рабочей программой. Зеленый цвет сигнализирует о закоротке линии Л1
Тумблер Вкл/Выкл	Производит включение/выключение питания КИО.

Порядок включения/выключения

Для включения КИО подключите провод питания. Переключите тумблер питания в положение «Вкл.». При включении тумблера выключается цепь источника бесперебойного питания, который обеспечит работу устройства в случаях кратковременного отключения электроэнергии.

Для выключения КИО переключите тумблер питания в положение «Выкл.»

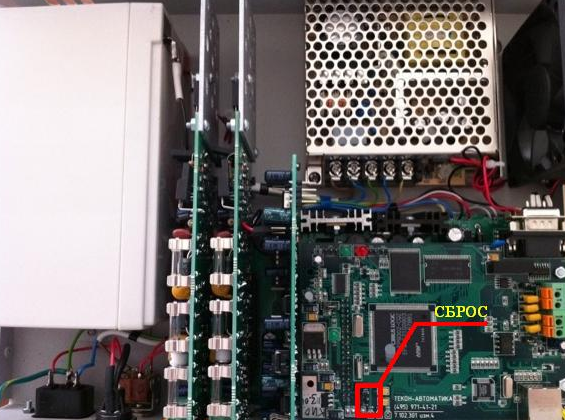

Сброс к заводским настройкам

Если при изменении конфигурации устройства была допущена ошибка, что повлекло за собой невозможность установить связь с устройством, необходимо воспользоваться перемычкой DFLT на верхней плате КИО для восстановления заводской конфигурации

При этом необходимо:

1. установить перемычку DFLT;
2. замкнуть пару контактов RESET или выкл/вкл КИО;
3. после перезагрузки КИО проверить связь, используя заводской адрес устройства http://192.168.1.100, логин «admin» и пароль «secret».
4. удалить перемычку DFLT
5. сохранить новые настройки устройства

НАСТРОЙКА КОНТРОЛЛЕРА

Настройка КИО-2М подразумевает под собой ввод параметров сетевого подключения.

Для настройки КИО-2М необходим ПК (или ноутбук) с сетевой картой. Также можно использовать USB Wi-Fi адаптер.

Процесс настройки осуществляется через Web-интерфейс.

Для выполнения настройки необходимо:

• подключить разъем RJ45 КИО-2М сетевым кабель (кроссовер) к сетевой карте ПК;
• настроить сетевой интерфейс ПК, указав следующую конфигурацию TCP / IP:
  • IP-адрес 192.168.1.1 (или любой другой из сети 192.168.1.0, кроме 192.168.1.100),
  • маска 255.255.255.0,
  • шлюз - можно не указывать.

Запустить Web-браузер, например: Yandex или Chrome.

Указать в поле Адрес http://192.168.1.100 и нажать «Ввод».

Появится окно «Контроллер Инженерного Оборудования». Выбрать меню «Конфигурация» слева.

В появившемся диалоге ввести логин и пароль

Далее перейти на страницу Конфигурация сети \ TCP/IP.

Внимание, важно!
В целях информационной безопасности следует сменить заводские логин и пароль на доступ к устройству при первой настройке устройства.
Также следует настроить параметры Брандмауэра (подробнее см. далее)

Настройка подключенных концентраторов осуществляется в ПО Tekon OPC-сервер на АРМ-диспетчера

Настройка Брандмауэра

Внимание!
Только для версий прошивок > 3.55
Для прошивок версий < x.55 смотри Включение брандмауэра

Для включение Брандмауэра следует в WEB-интерфейсе выбрать слева IP Фильтр.

Далее:

• Установить флаг Включить фильтрацию (по умолчанию отключено)
• Указать до 5 разрешенных IP-адресов
• Нажать Сохранить изменения
• Перезагрузить устройство

IP-адреса разрешается указывать:

• Явно, например: 192.168.1.200
• Группой, например: 192.168.1.0/24 (указывает диапазон адресов 192.168.1.1 - 192.168.1.254)

В случае сброса устройства по перемычке DFLT, настройки Брандмауэра также будет сброшены.

Внимание!
Если используется PPTP подключение, то при настройке Брандмауэра рекомендуется
первым разрешенным IP-адресом указать IP-адрес PPTP-сервера!

Настройка SNMP

Устройство способно предоставлять информацию о своем состоянии по протоколу SNMP.

Для включения/отключения SNMP следует в WEB-интерфейсе выбрать слева SNMP.

Подробнее см. описание Текон SNMP.

РАЗМЕЩЕНИЕ И МОНТАЖ

КИО-2М обычно устанавливается в телекоммуникационном шкафу.

Внимание! КИО-2М должен быть заземлен по месту установки.
Заземляющая клемма расположена на лицевой панели КИО-2М.

К направлениям КИО-2М подключаются TL-концентраторы.

Подключение концентраторов

TL-концентраторы АСУД могут подключаться к КИО-2М как по 4-х проводной, так и по 2-х проводной TL-линии связи.

Внимание! Все концентраторы (с функцией переговорной голосовой связи КУН, КТП) одного направления должны быть подключены либо по 4-х либо по 2-х проводной схеме.

При подключении по 2-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность подключения.

При подключении по 4-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность, для подключения телеметрии и разъемы Л2 – для подключения звуковой линии (соблюдение полярности не важно).

После включения питания КИО-2М в линиях связи присутствуют следующие напряжения:

Параметр	Значение
Между разъемами Л1+, Л1-	50 В (постоянный ток)
Между разъемами Л2	0 В
Между разъемами Л2 и Л1-	12 В

Рассмотрим варианты подключения проводников в многопарном кабеле при прокладке TL-линии связи при 4-х проводном подключении концентраторов (если подключение 2-х проводное, просто не учитывайте линии ЛС2 на рисунках).

•

  1. Правильно

•

  2. Правильно*

•

  3. Ошибка

Где:

• Вариант 1 - Линия связи 1 (ЛС1) в одной витой паре, Линия связи 2 (ЛС2) - во второй. Это правильной, типовой вариант подключения линий связи. В этом случае задействованы 2-е пары проводников.
• Вариант 2 - Не типовое решение. Может быть применен в некоторых случаях, если линия длинная и возникает большое падение напряжения. В этом случае можно объединить для ЛС1+ один провод из одной пары и один провод из другой пары проводников. Аналогично для ЛС1- и ЛС2. В этом случае задействованы 4-е пары проводников.
• Ошибка - типовая ошибка подключения. Не допускается скрутка проводников одной витой пары и использование в одном направлении разных витых пар.

Подключение к TL-линии связи Концентраторов и Контроллеров.

Где:

• К - TL-концентратор
• 120V - грозораздрядник на 120 В в схеме грозозащиты концентратора.

Основные моменты:

• Контроллер должен быть заземлен по месту установки.
• Максимальная длина линии связи одного направления зависит от типа кабеля и типа Контроллера (подбробнее см. TL-линия)
• Если используется экранированный кабель:
  • экран должен быть заземлен только с одной стороны: со стороны Контроллера.
  • экраны приходящего и уходящего кабелей следует соединить между собой в точке подключения Концентратора (экран должен быть целостным по всей длине линии связи)
  • использование экрана для заземление Концентратора от Контроллера не рекомендуется. Допускается только для короткой линии связи (в рамках одного дома).
• Концентратор должен быть заземлен по месту установки. В противном случае не будет срабатывать схема грозозащиты Концентратора.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

1. Подключение КИО-2М(Д)

АРМ:

1. АРМ КИО-2М(Д) + Ноутбук
2. АРМ АСУД-248 на базе ПК
3. АРМ АСУД-248 на базе Пульт-ПК
4. Подключение аппаратуры АСУД-248 верхнего и нижнего уровня

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КИО-2М должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КИО-2М непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КИО-2М в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КИО-2М периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КИО-2М составляет 3 года с момента продажи.

Текон-Автоматика не гарантирует, что аппаратные средства КИО-2М будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:

• несоблюдения правил транспортировки и условий хранения;
• форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
• нарушения технических требований по размещению, подключению и эксплуатации;
• неправильных действий при изменении кода микропрограмм (перепрошивке);
• использования не по назначению;
• механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
• воздействия высокого напряжения (молния и т.п.).
