Введение

Обновление:
04-04-2025 2.7.18
* дополнительная расшифровка ошибок в текстовом поле
* исправлена ошибка в работе функций в 2.7.17
04-12-2024 2.7.17
* возможность размещать функции в подкаталогах
15-09-2023 2.7.14
* конкретизация значения else
* добавлены дополнительные логи
* поддержка сигнала КУН-2Д.1-УПСЛ-System-ChannelID
* функции pos, postext
24-08-2021 2.7.3
* функция time - отображение текущего времени
01-12-2020 2.6.4
* возможность выполнить числовое преобразование входного значения

Text-функция - это обычный текстовый файл (.txt), название которого является названием самой функции.

Функции находятся в папке Tekon \ ASUD Scada \ Scada \ scripts \ text

Text-функции позволяют выполнить в программе SCADA  математическое преобразование входного значения:

Результат = F (Число)

 или преобразование путем сопоставления:

Число = значение

, где:

  • число - это значение Item-a ОРС-сервера, или параметра из БД.
  • значение - некоторая строка.

В случае выполнения математического преобразования значение Item может быть целым или десятичной дробью. В случае, если функция выполняет сопоставление, значением Item должно быть целое число.

Подобный функционал в частности реализуют Lua-cкрипты (и для более сложных задач, выходящих за возможности Text-функций, следует использовать именно их), однако написание Text-функций гораздо проще, они не требуют перезапуска SCADA в случае изменения  и работают они несколько быстрее.

Пример: функции func1 - файл func1.txt

0=Останов
1=Работа
2=Авария ДТ

Если значение Item  = 1, то функция вернет значение "Работа"  и т.д.

Пример функции func2 - файл func2.txt

0=Зима
1=Лето

Если по каким-то причинам значение Item, например: 4, не описано в Text-фунции, то функция вернет ошибку. Поэтому, начиная с версии 2.6.4 доступен оператор "else"

Пример функции func3 - файл func3.txt

0=Зима
1=Лето
else=Не знаю

Если входное значение функции не [0, 1], то результат будет - "Не знаю"

В версии 2.7.14 добавлена возможность, указать для варианта else значение Item

0=Зима
1=Лето
else=#var

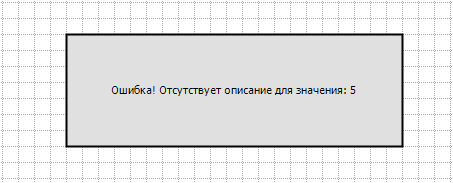

В этом случае, если входное значение функции не [0, 1], то результат функции будет, например: при значении Item = 5

Textfunc textfield err5.PNG

Начиная с версии 2.7.18 использование else=#var - не обязательно.

Вы можете использовать коментрий в начале функции, для этого укажите в начале строки знак ?, например:

? Это комментарий
0=Зима
1=Лето
else=Не знаю

Замечания:

  • Имя Text-функции в настройках примитивов указывается без .txt, т.е. func1, а не func1.txt
  • Имя функции не чувствительно в регистру, т.е. Func1 = func1 = FUNC1

Text-функции используются, например в примитивах:



Настройка

Для работы с Text-функциями, в общем случае, не следует напрямую редактировать файлы в папке Tekon \ ASUD Scada \ Scada \ scripts \ text

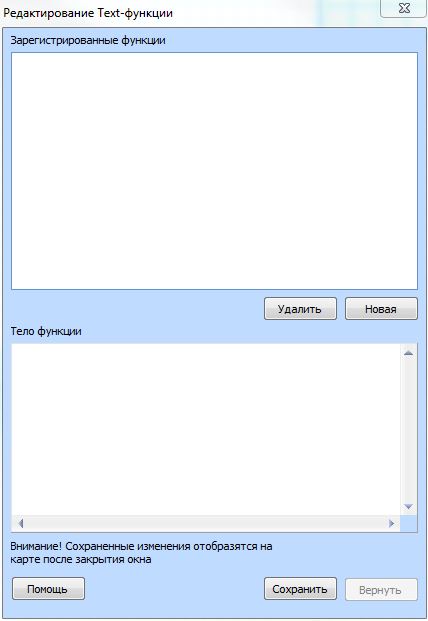

Вы можете добавлять / редактировать Text-функции непосредственно в SCADA (при этом для вступления изменений в силу не требуется перезапуск SCADA), открыв меню Дополнительно \ Text-функции в режиме Настройки.

Text func1.JPG

В открывшемся окне вы можете:

  • добавить новую функцию
  • изменить существующую функцию
  • посмотреть помощь по работе с функциями

При добавлении новой функции следует указать ее имя, например:

  • func1 - функция будет сохранена в файле func1.txt
  • test\func1 - функция будет сохранена в подкаталоге test в файле func1.txt

После изменения функции следует нажать Сохранить.

Внимание! Внесенные изменения вступают в силу (отображаются на карте) после закрытия окна редактирования.

Пустая Text-функция (функция с пустым "телом")  сохранена не будет. И пропадет после переоткрытия окна.

В случае если в теле функции есть ошибки, программа сообщит об этом. При этом, можно вернуться к предыдущей версии, нажав Вернуть.

Причины ошибок:

  • Повтор идентификаторов в нескольких строчках
  • Лишние пробелы: например, 0 = Останов (правильно: 0=Останов)
  • Лишние пустые строки
  • Ошибка в выражении (подробнее см. далее)



Привязка к примитиву

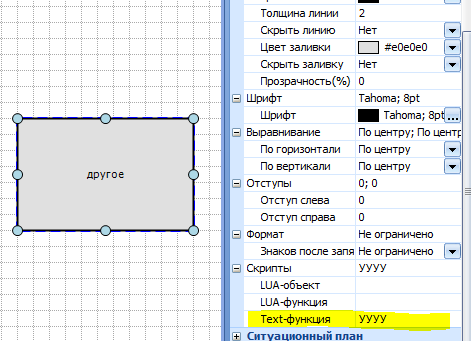

Далее вы указаваете имя Text-функции в настройках примитива, например Текстовое поле.

Text func1.JPG

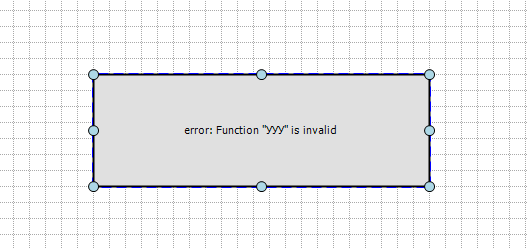

В некоторых случаях, вы можете увидеть ошибку в Текстовом поле после привязки Text-функции
Text func1.JPG

Причиной ошибки могут быть:

  • Отстуствие функции с таким именем (проверьте указанное имя функции)
  • Примитив не привязан к тегу
  • Ошибка в теле функции (подробнее см. выше)
  • Переданное в функцию значение не описано в функции (используйте else в коце функции)

Дополнительно

В Text-функции добавлена поддержка выражений.

В случае необходимости вы можете добавить предварительную обработку входного значения Item-a ОРС-сервера.

Выражение задается в первой строке Text-функции начиная с символа #



Выполнить числовое преобразование значения

Например, вам нужно выполнить математическое преобразование: Результат = Значение + 10

Создаем новую функцию с названием, например Plus10, следующего содержания

# X + 10

, где X - это условное обозначение значения Item-а.

Если входное значение равно 10, то результат функции будет 20.



Выполнить преобразование состояния АКБ КИР-16

Создаем новую функцию с названием, например кир_акб, следующего содержания

0=Норма
1=Отсутствует
3=Замкнут
4=Заряжается
7=Питание от АКБ
else=#var

Функция BIT

Проанализировать указанный бит значения связанного Item-a ОРС-сервера.

Тело функции:

# BIT(X;1)
0=Норма
1=Авария

, где X - это условное обозначение значения Item-а.

Нумерация бит 32, 31, ..., 1 (1 - младший).

Если значение Item = 2, то:

  • BIT (X;1) = 0,
  • BIT(X,2) = 1.

Допускается сокращенная запись BIT(1) == BIT(X;1)

Функция BITS

Проанализировать несколько бит, начиная с указанного.

Тело функции:

# BITS(X;1;2)
0=Норма
1=Авария
2=Авария2
3=Авария3

, где X - это условное обозначение Item-а.

При использовании данной функции будут браться 2-а бита, начиная с 1-го.

Если значение Item = 5, то BITS (X;2;1) = 1.

Допускается сокращенная запись BITS(2;1) == BIT(X;2;1)

Функция BITSTR

Собрать строку, проверив факт установки каждого бита значения Item-a.

Тело функции:

# BITSTR()
0=Норма
1=Авария
2=Авария2
3=Авария3

, где X - это условное обозначение Item-а.

Если значение Item = 5 (это в двоичной системе  0101  - т.е. установлен 1 и 3 биты), то результатом BITSTR() будет строка:

Авария
Авария3

В скобах может быть указан символ разделитель строк (по умолчанию: перевод строки), например: если значение Item = 5, то результатом BITSTR(, ) будет строка:

Авария, Авария3

Функция TIME

Отобразить текущее время.

Тело функции:

# TIME (dd.mm.yy hh:mm:ss)

Функцию имеет  смысл использовать с примитивом Текстовое поле, связав его со служебной переменной "VAR.Timer1Sec".

Для реализации более сложного функционала обработки входного значения Item-а смотрит документацию на Переменные.



Функция POS, POSTEXT, POSINV, POSTEXTINV

Доступна с версии 2.7.14

Найти подстроку в строке.

Функция имеет смысл в связке с Item типа:

  • строка
  • массив строк

Тело функции:

# POS (значение)
0=не найдено
1=найдено

Если значение Item = 'Какое то тествое значение', то результатом  POS (значение) будет : 'найдено'.

Функция POSTEXT - аналогична POS, но не чувствительна к регистру.

Функции с окончанием на *INV работают инверсивно, т.е. если значение не найдено выдают 1, 0 - иначе.

# POSINV (значение)
0=найдено
1=не найдено

Функции могут применяться, например с примитивом Набор изображений.




Функция подставновки значения из файла FILE_P

Доступно с версии 2.3.7

Функция позволяет определить значение результат по исходному значению, при этом связь значений описана в файле подстановок.

Файл подстановок имеет следующий вид:

  • входное значение = результат

Важно:

  • данные должны расположены от большего входного значения к меньшему
  • входное значение и результат - целые числа

Например: файл датчика температуры NTC10K  (зависимость температуры от выходного сопротивления датчика)

66783=-50
33567=-40
17668=-30
9679=-20
5530=-10
3265=0
1990=10
1249=20
1000=25
806=30
532=40
360=50
249=60
175=70
126=80
92=90
68=100
51=110
39=120
30=130
23=140
18=150

Файл подстановок должен быть сохранен в папку settings\ с именем table_N.txt,  где  N - число 1,2,3 и т.д.

Тело функции:

# FILE_P(1;X)

, где 1 - это N в имени файла table_1.txt

Известные проблемы

В версии 2.7.17 не работают простые Text-фунции вида

0=Норма
1=Авария

выполните обновление на 2.7.18
