Введение

В версии 2.7.14 - модуль работает не корректно, следует скопировать модуль версии 2.7.13 или
выполнить обновление SCADA до версии 2.7.15
В версии 2.7.4-2.7.5
требуется обновление модуля variables при работе с доп. примитивами
(статус примитивов не обновлялся после запуска SCADA, до открытия окна Дополнительно / Переменные)

В программе АСУД.SCADA доступен ряд дополнительных функциональных возможностей по анализу состояния группы дискретных сигналов.

Данный функционал реализуется с помощью механизма "Переменных".

Переменные - это некий аналог Item в понимании OPC-сервера, но реализованный на стороне Scada.

Переменная в общем случае может быть связана с несколькими Item OPC-сервера. Значение Переменной при этом определяется, как функция от состояния связанных Item.

Переменная может быть двух типов:

  • Дискретный сигнал - обычно это некая логическая операция над группой Item, например: отобразить аварию, если Item1 и Item2 в аварии.
  • Число - некая математическая операция над значением одного или нескольких Item.

Значение, которые может принимать Переменная типа дискретный сигнал:

  • 0 - состояние Норма
  • 1 - состояние Активное (Сигнальное)
  • 3 - подтвержденное сигнальное состояние (желтый восклицательный знак).

Изменение состояния Переменной (если она связана с какми-либо Примитивом) будет отображаться в Журнале событий и в Оперативном журнале.

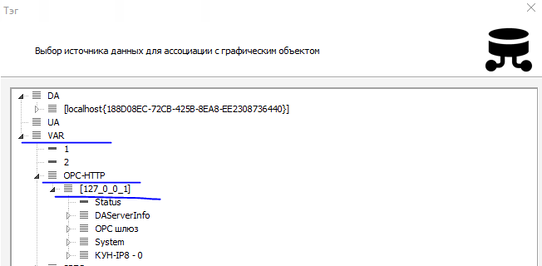

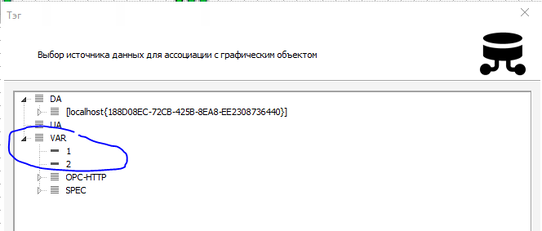

В Scada можно привязать Переменную через свойство Тэг почти к любым примитивам, например:

  • Дискретный сигнал (набор примитивов) - это наиболее типовой случай применения.
  • LED, Изображение (см. <a href="%D0%94%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B8%D1%82%D0%B8%D0%B2%D1%8B">дополнительные примитивы</a>)
  • и т.п.

Настройка OPC-сервера

Никакой специальной настройки OPC-сервера при использовании переменных не требуется.





Настройка Scada

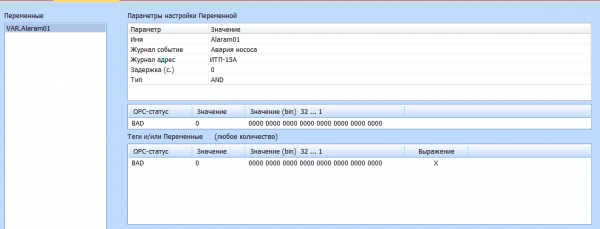

В режиме настройки выбрать меню Вид / Переменные

<img _fck_mw_filename="Variables1.PNG" _fck_mw_location="center" _fck_mw_origimgheight="432" _fck_mw_origimgwidth="1130" alt="Настройка Переменных" class="fck_mw_center" src="/images/a/a2/Variables1.PNG" style="vertical-align:middle;" title="Настройка Переменных" width="600" />

Слева указаны зарегистрированные Переменные.

Имя переменной всегда начинается с "VAR."

Для добавления Переменной следует кликнуть правой кнопкой мыши в списке Переменной.

Элементы меню добавления переменной:

  • Добавить - добавить новую переменную
  • Копия (полная) - скопировать настройки текущей переменной (удобно при разбивке битовой маски одного Item, при настройке <a href="Modbus-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0">Modbus-устройства</a>)
  • Копия (без тегов) - скопировать настройки текущей переменной без заполнения Тегов
  • Удалить - удалить переменную
  • Имя в буфер обмена - скопировать имя переменной в буфер обмена для последующей вставки в свойство Тег Примитива на карте

Настройки переменной:

  • Название - имя переменной (без приставки VAR.)
  • Журнал событие - название типа неисправности (будет отображаться в <a href="%D0%96%D1%83%D1%80%D0%BD%D0%B0%D0%BB%20%D1%81%D0%BE%D0%B1%D1%8B%D1%82%D0%B8%D0%B9%2C%20%D0%B7%D0%B0%D1%8F%D0%B2%D0%BE%D0%BA%2C%20%D0%B7%D0%B0%D0%BF%D0%B8%D1%81%D0%B8%20%D0%BF%D0%B5%D1%80%D0%B5%D0%B3%D0%BE%D0%B2%D0%BE%D1%80%D0%BE%D0%B2">Журнале событий</a>)
  • Журнал адрес - адрес (отображаться в <a href="%D0%96%D1%83%D1%80%D0%BD%D0%B0%D0%BB%20%D1%81%D0%BE%D0%B1%D1%8B%D1%82%D0%B8%D0%B9%2C%20%D0%B7%D0%B0%D1%8F%D0%B2%D0%BE%D0%BA%2C%20%D0%B7%D0%B0%D0%BF%D0%B8%D1%81%D0%B8%20%D0%BF%D0%B5%D1%80%D0%B5%D0%B3%D0%BE%D0%B2%D0%BE%D1%80%D0%BE%D0%B2">Журнале событий</a>)
  • Задержка -  задержка в (с) сработки переменной. Только для типа переменной -  Дискретный сигнал
  • Тип данных - тип переменной
    • Дискретный сигнал
    • Число
  • Тип обработки - реализуемая функция обработки значения
    • для Дискретного сигнала - выбрать из списка (подробнее см. примеры далее)
    • для Числа - использовать ВЫРАЖЕНИЕ (подробнее см. примеры далее)
  • Выражение - для типа ВЫРАЖЕНИЕ следует указать правило обработки входного значения

Далее следует добавить Item OPC-сервера, выполнив клик правой кнопкой мыши в списке Тэги / Переменные.

После добавления Item в окне отобразится их текущее состояние и вычисленное текущее состояние Переменной.

В настоящее время реализованы следующие функции обработки (Типы обработки) значений Item:

<tbody> </tbody>
Тип функции Описание Число связанных Item Типы связанных Item
OR Логическое ИЛИ (анализируется только младший бит Item) Любое
  • дискретный сигнал;
  • канал ПГС;
  • канал управления.
AND Логическое И (анализируется только младший бит Item) Любое
  • дискретный сигнал;
  • канал ПГС;
  • канал управления.
XOR Логическое исключающее ИЛИ (анализируется только младший бит Item) 2
  • дискретный сигнал;
  • канал ПГС;
  • канал управления.
 !=0 Сравнение с 0 (авария - числовое значение <> 0) 1 Числовое значение
ВЫРАЖЕНИЕ Логическое выражение Любое Числовое значение

Последний Тип удобно использовать при визуализации данных контроллеров сторонних производителей, например: <a href="Modbus-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0">Modbus-устройств</a>.

Выражения - позволяют реализовать более сложную модель обработки значения одного или нескольких Item. При этом каждый добавленный Item в разделе Теги и/или Переменные получает условное буквенное обозначение X, Y, Z, K, L и т.д.

Примеры построения выражений:

<tbody> </tbody>
Выражение Описание
BIT (X;1) Проверить установленный 1-ый бит в значении Item-а. Нумерация бит 32..1 (1 - младший)
X > 10 Проверить, что значение Item-a больше 10
X == 5 Проверить, что значение Item-a равно 5
X != 2 Проверить, что значение Item-a не равно 2
X || Y Логическое ИЛИ двух значений Item
X && Y Логическое И двух значений Item
X % 2 X mod 2
X div 2 X div 2
X && $FFFF !=0 Проверить факт установки первых 16-ти бит

После внесения изменений следует сохранить их, нажав на пиктограмму "Сохранить все" панели инструментов.

Пример работы

Рассмотрим следующий демонстрационный пример.

Предположим у нас есть дискретных сигнала: Item1 и Item2.

Оба Item связаны с двумя переменными VAR.1 и VAR.2. Обе переменные типа Дискретный сигнал,

  • Переменная VAR.1 - тип обработки AND  (логическое "и")
  • Переменная VAR.2 - тип обработки OR  (логическое "или").

Отобразим на карте четыре примитива типа дискретный датчик и свяжем их с переменными и Item.

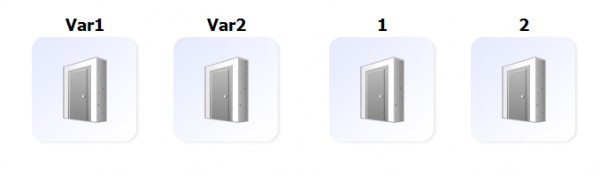

1. Ни один из дискретных сигналов не находится в Активном состоянии.

<img _fck_mw_filename="Variables norma.PNG" _fck_mw_location="center" _fck_mw_origimgheight="199" _fck_mw_origimgwidth="678" alt="Переменные Норма" class="fck_mw_center" src="/images/c/ce/Variables_norma.PNG" style="vertical-align:middle;" title="Переменные Норма" width="600" />

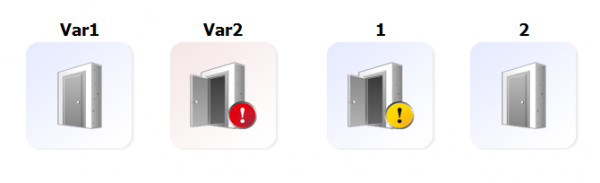

2. Один из дискретных сигналов находится в Активном состоянии.

Это приводит к переводу в сигнальное состояние переменной VAR.2 (OR) - тип ИЛИ.

<img _fck_mw_filename="Variables alert.PNG" _fck_mw_location="center" _fck_mw_origimgheight="204" _fck_mw_origimgwidth="670" alt="Переменные Норма" class="fck_mw_center" src="/images/f/fd/Variables_alert.PNG" style="vertical-align:middle;" title="Переменные Норма" width="600" />

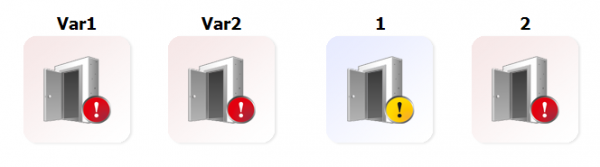

3. Оба дискретных сигнала находятся в Активном состоянии.

Это приводит к переводу в сигнальное состояние обоих переменных.

<img _fck_mw_filename="Variables alert2.PNG" _fck_mw_location="center" _fck_mw_origimgheight="185" _fck_mw_origimgwidth="664" alt="Переменные Норма" class="fck_mw_center" src="/images/3/3d/Variables_alert2.PNG" style="vertical-align:middle;" title="Переменные Норма" width="600" />





Служебные переменные

Служебные переменные создаются автоматически по запросу и не отображаюся в общем окне настроек переменных.



VAR.Timer

Добавлено в версии 2.7.17

Переменная формирует сигнал (счетчик) один раз в указанное количество секунд и может быть использована, например:  с примитивом Текстовое поле и  <a href="Text-%D1%84%D1%83%D0%BD%D0%BA%D1%86%D0%B8%D1%8F">text-функцией</a>  #Time для отображения текущего времени, или для других целей.

Для создания переменной, просто укажите ее имя  в поле Тэг выбранного примитива:

VAR.Timer N

где  N=1, 2, 3, .... - количество секунд между обновлениями состояния

Например:

  • VAR.Timer 1 - обновление 1 раз в секунду
  • VAR.Timer 30 - обновление 1 раз в 30 секунд

VAR.ATimer

Добавлено в версии 2.7.17

В отличии от VAR.Timer  - переменная меняет свое значение из 0 в 1 и обратно.

Для создания переменной, просто укажите ее имя  в поле Тэг выбранного примитива:

VAR.ATimer N

где  N=1, 2, 3, .... - количество секунд между обновлениями состояния

Например:

  • VAR.ATimer 1 - обновление 1 раз в секунду
  • VAR.ATimer 30 - обновление 1 раз в 30 секунд

VAR.Ping

Добавлено в версии 2.7.17

Переменная выполняет ping указанного IP-адреса  с заданной периодичностью.

Замечание.
Переменная введена для помощи на этапе пусконаладки.
Может быть использована например, для отображения графика доступности оборудования по сети.
Не следует использоватьболее 3 переменных данного типа в рабочей конфигурации (это может привести к замедлению механизма работы переменных в целом).
В рабочей конфигурации следует использовать похожий функционал в <a href="Tekon%20OPC-%D1%81%D0%B5%D1%80%D0%B2%D0%B5%D1%80">ОРС-серверве</a>, добавив устройство Компьютерная сеть  \ Ping

Результатом переменной является время отклика на ping-запрос в мс.

Для создания переменной, просто укажите в поле Тэг выбранного примитива:

VAR.Ping 192_168_1_100
или
VAR.Ping 192_168_1_100 60

где:

  • 192_168_1_100 - проверяемый IP-адрес, вместо точки следует указываться знак подчеркивания _.
  • 60  (не обязательный параметр) - число секунд между проверками

Таймаут выполняемого ping-запроса составляет 300 мс.



Задержка отображения вызовов ПГС

На объектах с двумя АРМ, которые отображают одни и теже каналы ПГС, может потребоваться, чтобы каналы на АРМ1 отображались с задержкой относительно АРМ2.

Т.е. факт вызова сначала отображался на АРМ2, а затем через указанную задержку (если не был обработан на АРМ2), отобразился на АРМ1.

Для этого, для требуемых каналов ПГС на АРМ1, следует изменить в настройках свойство тэг, дописав вручную в начале тега VAR.D10,  где 10 - длительность задержки в секундах

Например:

  • было: DA.[localhost{188D08EC-72CB-425B-8EA8-EE2308736440}].КУН-IP4 - 0.VoiceChannel01
  • стало: VAR.D10.DA.[localhost{188D08EC-72CB-425B-8EA8-EE2308736440}].КУН-IP4 - 0.VoiceChannel01



VAR.AGG_VOICE - агрегатор голосовых каналов ПГС

Доступно с версии АСУД.SCADA 3.0

Переменная позволяет взаимодействовать с каналами переговорной связи, которые не отражены на карте SCADA данного АРМ.

Это дает возможность реализовать функцию помощи в обработке входящих вызовов соседних АРМ. При этом АРМы могут быть настроены, как на работу с одним ОРС-сервервером, так и с несколькими серверами.

Пусть у нас есть три АРМ следующей конфигурации:

  • АРМ1 -  ОРС-сервер 1
  • АРМ2 -  ОРС-сервер 1
  • АРМ3 -  OPC-сервер 2

На каждом из АРМ отрисована своя карта сигналов (причем эти сигналы могут повторяться или не повторяться). Необходимо предоставить возможность диспетчерам АРМ-ов обработывать входящие вызовы соседних АРМ, если основной диспетчер не может на них ответить.

Для этого следует выполнить следующие действия: на каждом АРМ зарегистрировать все ОРС-сервера, т.е.

  • АРМ1 -  ОРС-сервер 1, ОРС-сервер-2
  • АРМ2 -  ОРС-сервер 1, ОРС-сервер-2
  • АРМ3 -  OPC-сервер 2, ОРС-сервер-1

Далее на каждом из АРМ создать подвид, на котором разместить два примитива:

  • Переговорное устройство
    • Тэг:  VAR.AGG_VOICE
    • Приоритет: Обычный    - необходимо для приоритетной обработки локальных входящих вызовов
  • Таблица свойств - для отображения источника вызова
    • Тэг:  VAR.AGG_VOICE

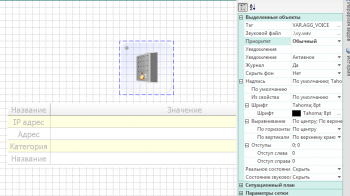

<img _fck_mw_filename="Agg voice 1.PNG" _fck_mw_location="center" _fck_mw_origimgheight="466" _fck_mw_origimgwidth="834" alt="Agg voice 1.PNG" class="fck_mw_center" src="/images/a/aa/Agg_voice_1.PNG" style="vertical-align:middle;" title="Agg voice 1.PNG" width="350" />

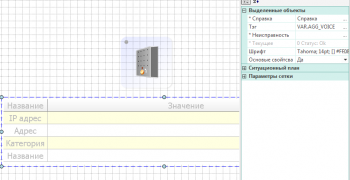

<img _fck_mw_filename="Agg voice 2.PNG" _fck_mw_location="center" _fck_mw_origimgheight="416" _fck_mw_origimgwidth="809" alt="Agg voice 2.PNG" class="fck_mw_center" src="/images/d/d7/Agg_voice_2.PNG" style="vertical-align:middle;" title="Agg voice 2.PNG" width="350" />Сохраните изменения. На этом настройка завершена.

Теперь в случае, если например: на АРМ2, АРМ3 придет один или несколько входящих вызовов, на который локальный диспетчер не ответит в течение 5 секунд, этот вызов отобразиться на АРМ1, в том случае, если вызов пришел с контроллера или концентратора, с IP-адресом которого в настояший момент нет установленной ПГС.

Существующие ограничения:

  • Диспетчера АРМ могут одновременно совершаться вызовы на контроллеры / концентраторы с уникальными IP-адресами.
    Нельзя одновременно позвонить на один и тот же IP-адрес устройства.
  • Вызов будет записан в журнал на том АРМ, диспетчер которого обработает вызов.







Пример решения типовых задач

Канал управления + дискретный сигнал обратной связи

Необходимо проинформировать об ошибке, если после включения канала управления, не происходит сработка дискретного сигнала обратной связи в течение 30 секунд.

Решение

Открываем меню Вид / Переменные

Добавляем переменную VAR.1

VAR.1

  • Журнал событие - Неисправность устройства
  • Журнал адрес - адрес установки устройства
  • Тэги
    • Тэг Канала управления
    • Тэг Дискретного сигнала, подтверждающего корректность включения (чего-то)
  • Тип - Дискретный сигнал
  • Тип обработки  - ВЫРАЖЕНИЕ
  • Выражение -  X == 32769 && BIT(Y;1) == 0
  • Задержка - 30 с

Отобразить на карте:

  • примитив канал управления
  • примитив дискретный сигнал обратной связи
  • примитив дискретный сигнал, связанный с переменной VAR.1

Выделить битовое состояние из числа (Modbus-устройства)

Пусть есть <a href="Modbus-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0">Modbus-устройство</a>, в одном из регистров которого записано целочисленное значение, являющееся битовым набором состояний датчиков и, например: установленный в единицу 3-й бит является признаком ошибки Насоса1, которую необходимо визуализировать.

Замечание

Решение данной задачи, устарело. В настоящий момент, вы можете выделять нужные биты либо сразу в настройках Modbus-устройства в ОРС-сервере, либо воспользоваться примитивом <a href="%D0%94%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B8%D1%82%D0%B8%D0%B2%D1%8B">LED-индикатор</a>, у которого присутствует данный функционал.

Решение

Открываем меню Вид / Переменные

Добавляем переменную VAR.0, переименовываем имя в VAR.Pump1

VAR.Pump1

  • Журнал событие - Насос 1
  • Журнал адрес - адрес установки устройства
  • Тэги
    • ваше название Тэга
  • Тип - Дискретный сигнал
  • Тип обработки  - ВЫРАЖЕНИЕ
  • Выражение - BIT(X;3)

Отобразить на ситуационном плане любой примитив Дискретный датчик и в свойстве Тэг указать вручную VAR.Pump1 (нажать Enter).

Логическая группировка сигналов

Пусть есть устройство, подключенное к концентратору КУН, которое выдает 5 дискретных сигналов.
При этом считается, что:

  • одновременная сработка сигналов 1-3 с двухминутной задержкой является переходом устройства в состояние Неисправность
  • cработка любого из сигналов 4,5 без задержки является признаком состояния Выше нормы.

Необходимо отобразить в Scada 2-а дискретных датчика, отражающих состояния устройства:

  • Неисправность.
  • Выше нормы.

Решение

1. Настройка OPC-сервера

Настраиваем концентратор КУН-2Д.1, к которому подключено устройство.

Настраиваем 5 дискретных сигналов (например, 1 сигнал устройства подключен к входу 3 КУН, 2 - к 4, и т.д.):

  • для каждого из входов КУН 3 - 5 указываем задержку 2 мин.

Закрываем Конфигуратор

2. Настройка Scada

Открываем меню Вид / Переменные

Добавляем 2 переменные VAR.0, VAR.1

VAR.0

  • Тип - Дискретный сигнал
  • Тип обработки - AND
  • Журнал - Неисправность
  • Адрес - адрес установки устройства
  • Тэги
    • КУН.DiscretChannel1 (это 3 вход на плате КУН-2Д.1)
    • КУН.DiscretChannel2
    • КУН.DiscretChannel3

VAR.1

  • Тип - Дискретный сигнал
  • Тип обработки - OR
  • Журнал - Выше нормы
  • Адрес - адрес установки устройства
  • Тэги
    • КУН.DiscretChannel4 (это 6 вход на плате КУН-2Д.1)
    • КУН.DiscretChannel5

Отобразить на ситуационном плане любой примитив Дискретный датчик и в свойстве Тэг указать вручную VAR.0 (нажать Enter)

Повторить тоже самое для переменной VAR.1
