ВВЕДЕНИЕ

Переговорное голосовое устройство для маломобильных групп населения (ПГУ ММГН) подключается к каналу ПГС и обеспечивает реализацию функции переговорной связи абонент - диспетчер с дополнительной светозвуковой индикацией на стороне абонента.

ПГУ ММГН соответствует требованиям СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения".

ПГУ ММГН поставляется в антивандальном исполнении.


СОСТАВ

В состав ПГУ ММГН входят:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры ПГУ-М ОПЭ, ПГУ сх14, ПГУ-RS-Photoroom.png

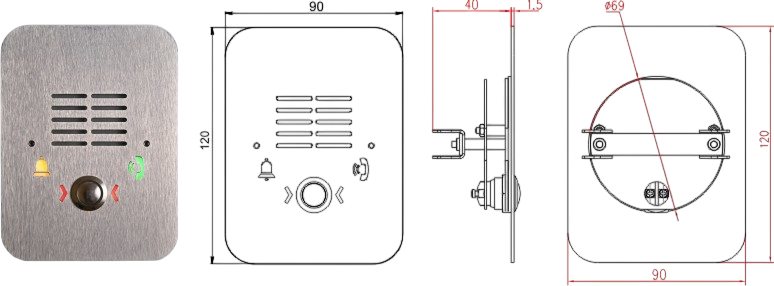

Размеры ПГУ-М 2 ОПЭ, ПГУ-2RS, ПГУ ММГН 2-Photoroom.png

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

При нажатии Абонентом на кнопку Вызов звучит звуковой сигнал и загорается желтый светодиод - ожидайте ответа диспетчера.

При подключении Диспетчера к каналу переговорной связи загорается зеленый светодиод - можно говорить.

РАЗМЕЩЕНИЕ И МОНТАЖ

ПГУ на вход переговорной связи КУН допускается подключать с использованием 5-и жил кабеля.

На корпусе ПГУ предусмотрена шпилька для подключения заземляющего проводника.

Корпус ПГУ должен быть заземлён при размещении в помещениях с повышенной опасностью поражения абонента током (например - при установке на металлические конструкции зданий, в помещениях с повышенной влажностью, подвалах, в местах, не защищенных от атмосферных осадков или конденсации влаги).

Концентраторы и/или Контроллеры или Пульт-ПК, к которым подключены ПГУ, должны быть заземлены.

Монтаж устройства необходимо проводить в соответствии с требованиями национального законодательства.

ПГУ ММГН может быть, по необходимости, запитан от внешнего источника питания 8 - 15 (В). При этом от этого источника питания не допускается подключение других систем.

При подключении к КУН-IP8, КУН-IP4 для запитки использовать выход концентратора +15В.

Внимание!
Нельзя подключать на 4-ый канал КУН-IP4
Нельзя подключать на УПУ УПСЛУПСЛ-М

Варианты подключения проводников к ПГУ ММГН

Обязательное условие:

  • кабель типа: витая пара
  • Микрофона и Общий - в одной паре

Схема Вариант 2 - при использовании экранированного 2-х парного кабеля, для подключения 12В можно задействовать экран.

Схема Вариант 3 - применима при значительном (порядка 100 м) удалении ПГУ, для снижения сопротивления провода, соединяющего Концентратор и Громкоговоритель (Динамик).

Для проверки работы светодиодов ПГУ ММГН вы можете выполнить следующие шаги:

  1.  Подайте +12В от истоничка питания на вход 12B  (контакты 12В - Общий)
  2. Нажмите и отпустите кнопку вызова
  3. Замкните вход 12В на Микрофон

В результате этого должен загореться желтый диод (трубка), через 2 секунды погаснет, и загорится зеленый диод (микрофон).
Если замкнуть микрофон без нажатия кнопки, загорится только зеленый светодиод.


ДОПОЛНИТЕЛЬНО

Схемы подключения:
