КУП-2
Содержание
- 1 ВВЕДЕНИЕ
- 2 НАЗНАЧЕНИЕ
- 3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
- 6 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
- 7 РАЗМЕЩЕНИЕ И МОНТАЖ
- 8 СХЕМЫ ПОДКЛЮЧЕНИЯ
- 9 НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
- 10 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- 11 ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
- 12 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 13 УСЛОВИЯ ГАРАНТИИ
ВВЕДЕНИЕ
Внимание! Концентратор КУП-2 не выпускается с 01.2015
В настоящее время следует использовать:
НАЗНАЧЕНИЕ
Концентратор управляющий – 2 предназначен для управления освещением, а также другими устройствами, питающимися от сети переменного тока напряжением до 220В .
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КУП-2 должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:
- машинные помещения,
- электрощитовые, т.д.
Не допускается:
- механическое повреждение устройства;
- прямое попадание жидкости и химических веществ на устройство;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование;
- самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.
Ремонт КУП-2 необходимо осуществлять в Текон-Автоматика.
КУП-2 работает при напряжении 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
N | Наименование параметра | Значение параметра |
---|---|---|
1 | Интерфейс концентратора | в линию связи не подключается
Подключается через спец. разъемы к КУН-2Д.1 |
2 | Протокол работы | |
3 | Питание | от сети 220В |
4 | Каналов ПГС | 0 |
5 | Дискретных входов | 0 |
6 | Каналов управления | 2, 220В 50 Гц (ток нагрузки до 200мА)* |
7 | Температурных входов | 0 |
8 | Аналоговых входов | 0 |
9 | Дополнительно | Контроль наличия напряжения в питающей сети |
10 | Рабочая температура | +1 ... +40 град.С. |
11 | Габариты (ШхГхВ) не более, мм | 215х88х165 |
12 | Масса, не более, кг | 0.5 |
13 | Срок службы, лет | 10 |
* - при необходимости коммутировать нагрузку мощности более 44 Вт. следует применять электромагнитные пускатели, рассчитанные на напряжение переменного тока 220 В, 50 Гц.
Число КУП-2, подключаемых к различным концентраторам
N | Концентратор | Число КУП-2 | Максимальное число каналов управления |
---|---|---|---|
1 | КУН-2Д.1, КУН-2Д | 1 | 2 |
2 | КУП-8 | до 4 | 8 |
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К работам по установке КУП-2 допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

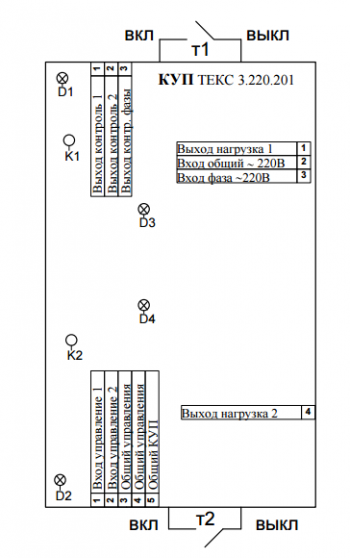

Схема расположения переключателей и светодиодов на КУП приведена на рисунке.
- D1 – включение нагрузки 1.
- D2 – включение нагрузки 2.
- D3 – наличие питания на входе КУП (должен светится постоянно при наличие питания).
- D4 – короткое замыкание (КЗ) на канале управления. При наличии КЗ на любом из каналов, КУП выполнит отключение нагрузки на 5 сек. после этого произведет повторное включение.
- К1 – кнопка принудительного вкл/выключения канала 1. Нажатие на кнопку в течение 2 сек. равносильно получению команды от программного обеспечения на изменение состояния канала КУП.
- K2 - кнопка принудительного вкл/выключения канала 2.
- Т1 – переключатель. В позиции «вкл» принудительно включает нагрузку 1.
- Т2 – переключатель. В позиции «вкл» принудительно включает нагрузку 2.
РАЗМЕЩЕНИЕ И МОНТАЖ
КУП-2 не подключается в линию связи АСУД, а всегда подключается через специальные входы к концентраторам:
На концентраторах КУН-2Д.1, КУН-2Д должны быть одеты перемычки XP1, XP2.
На концентраторе КУП-8 должны быть одеты перемычки XP8, XP9.
В случая нестабильной работы КУП проверьте контакт этих перемычек.
В качестве нагрузки к КУП подключаются электромагнитные пускатели.
При подключении КУП обязательно подключать контакты:
- 1,3,4 для первого канала управления;
- 2,3,5 для второго канала управления.
Контакт 6: «Выход контроля фазы», является нормально замкнутым дискретным датчиком. В случае наличия входного напряжения, контакт замкнут, в противном случае – разомкнут. Подключение данного контакта к КУН не является обязательным.
Внимание! Канал управления, к которому не подключена нагрузка, должен быть настроен в программном обеспечении в "Резерв".
СХЕМЫ ПОДКЛЮЧЕНИЯ
Общие:
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Концентратор КУП-2 в явном виде не добавляется в адресное пространство ОРС-сервера.
Каналы управления КУП-2 настраиваются в концентраторах КУН-2Д.1, КУП-8, к которым подключен КУП-2.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
N | Неисправность | Вероятная причина | Способ проверки | Способ устранения |
---|---|---|---|---|
1 | Не светится светодиод D3 (сеть КУП) | Неисправен предохранитель | Проверить подается ли напряжение питания на концентратор | Заменить предохранитель |
2 | Не происходит включение освещения при подаче команды из программного обеспечения | Неисправен КУП | 1. Проверить включение – выключение освещения от принудительной кнопки К1
(К2) КУП (кнопку необходимо удерживать не менее 1 сек). |
Заменить КУП, либо, при использовании одного канала управления освещением, переключить на другой канал управления |
Неисправность выхода КУН. | Проверить наличие напряжения 10…12В в течении одной секунды на
выходе КУН (контакты "В1..-1" или "В2..-2") при подаче команды включить - отключить освещение из программы. |
Заменить КУН, либо, при использовании одного канала управления, подключиться к
другому каналу управления, перепрограммировав наименования каналов управления концентратора в программе. | ||
Обрыв проводки от КУН до КУП | Проверить подается ли управляющее напряжение 10…12В на вход управления КУП ("В1 .. Общий КУП", "В2 .. Общий КУП") в течении одной секунды при подаче команды включить- отключить освещение . | Восстановить проводку | ||
3 | Периодическое несоответствие поданной команды и результата ее исполнения | Неисправность КУП. | Проверить наличие напряжения не менее 9 В на выходе КУП (выход контроль) | Заменить КУП, либо, при использовании одного канала управления освещением, переключить на другой канал управления |
Обрыв проводки от КУН до КУП | Проверить подается ли управляющее напряжение 10…12В на вход управления КУП в течении одной секунды при подаче команды включить- отключить освещение | Восстановить проводку | ||
Неисправность входа КУН | Подать на вход универсального концентратора напряжение 9В (возможно использование исправной «кроны») (светится светодиод D1,D2 КУН) | Заменить КУН, либо, при использовании одного канала управления, подключиться к другому каналу управления, перепрограммировав наименования каналов управления концентратора |
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании КУП-2 должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха КУП-2 непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
КУП-2 в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работоспособность КУП-2 периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.
УСЛОВИЯ ГАРАНТИИ
Гарантия на КУП-2 составляет 3 года с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства КУП-2 будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:
- несоблюдения правил транспортировки и условий хранения;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
