КУН-2Д.1 и Переговорное устройство
Введение
В статье рассматривается пошаговое подключение к АРМ на базе Пульта-ПК
- Концентратора КУН-2Д.1
- Переговорного устройства
и настройка в программном обеспечении АСУД.SCADA канала:
- переговорной связи
- дискретного датчика
Общая последовательность действий:
- подключить TL-линию от Пульта к КУН
- подключить ПГУ к КУН
- подключить дискретный датчик к КУН
- настроить ОРС сервер
- настроить Scada
- проверить ПГС и дискретник
Подключение
Откройте крышку концентратора КУН-2Д.1
Извеликите верхнюю плату, потянув вверх, для удобства подключения проводов.
Подключите витую пару TL-линию связи:
- одна пара проводов - Пульт-ПК контакты ЛС1+ и ЛС1- (подключение полярное),
- вторая пара проводов - Пульт-ПК от контакты ЛС2.
Подключаем ПГУ к КУНу двумя свивками, одна из свивок М и Общ, для простоты на первый канал ПГС КУН:
- М — М1
- К — К1
- Г — Г1
- Общ — Общ ( ┴ )
В качестве имитации дискретного датчика будет использовать обычный провод, подключив его на вход 3 КУН колодки входов дискретных датчиков (3 — 17) и Общ ( ┴ ) (для простоты будем просто замыкать-размыкать его).
Настройка Tekon OPC-сервера
Запускаем конфигуратор ОРС сервера, на запрос пароля вводим пароль пользователя AdminScada
Справа в адресном пространстве добавляем правой кнопкой мыши устройство USB-пульт, и затем, выбрав USB-пульт, добавляем устройство КУН-2Д.1

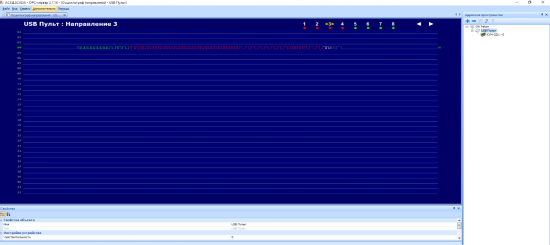

После этого, вы должны увидеть в направлении, куда был подключен концентратор, его посылку в виде раскрашенной гребенки.
Повторно выбираем адресном пространстве на USB Пульт, внизу (по умолчанию, можно переместить) открываются свойства выбранного устройства, пролистываем до строки «настройка модулей направлений», раскрываем, проверяем режим нужного направления выставляя 4х проводное.
Если окно Свойств не появилось, выбираем главное меню Вид \ Свойства.

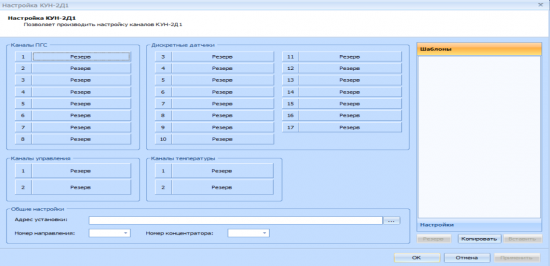

По двойному клику открывается окно настройки концентратора
- направление, к которому подключен концентратор

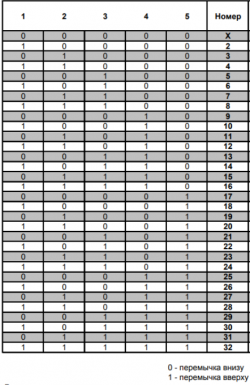

- номер концентратора
- заполнить поле Адрес (например: ул. Гарибальди, д.15, п.6, подвал)
Далее следует настроить используемые входы концентратора.

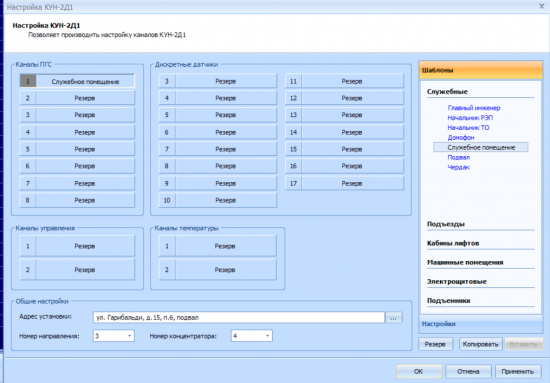

Нажимаем на кнопку первого канала ПГС (переговорной связи) и выбираем из шаблонов наиболее подходящий по смыслу название.
Если ничего подходящего не нашлось, нажмите справа внизу Настройки и введите самостоятельно название в поле Категория неисправности.

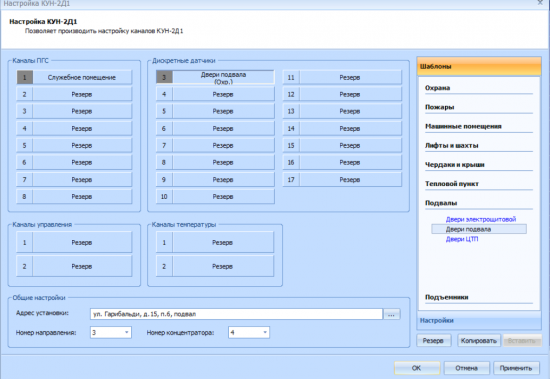

Аналогично настройте дискретный датчик на входе 3.
Закройте конфигуратор ОРС-сервера, подтвердив изменение конфигурационных файлов.
Настройка Tekon SCADA
Запускаем Scada, переходим в режим настройки (Ctrl + W или меню Файл — Перейти в режим администрирования), указаываем пароль пользователя AdminScada.

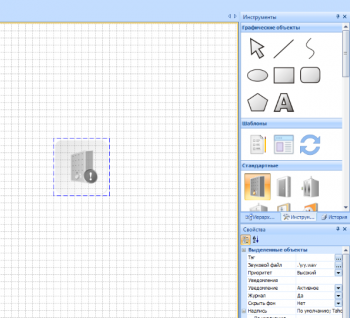

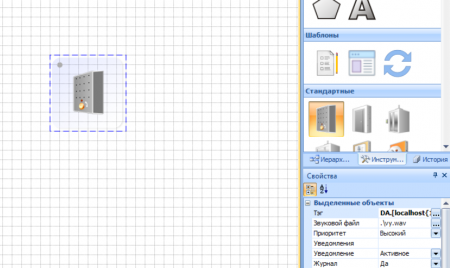

Выбираем в графических объектах примитив переговорного устройства, далее выполняем клик на свободное место ситуационного плана, затем выбираем Стерку (или нажимам Esc), после этого повторно нажимаем на созданный примитив.

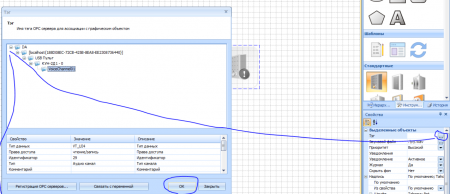

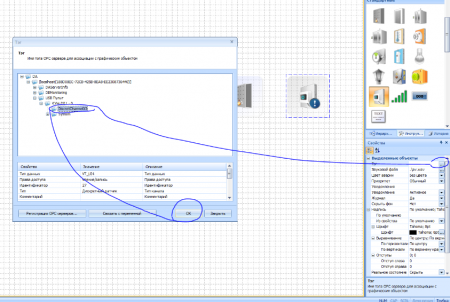

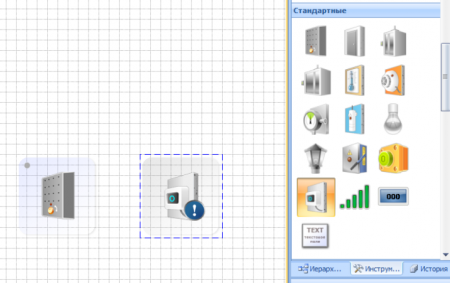

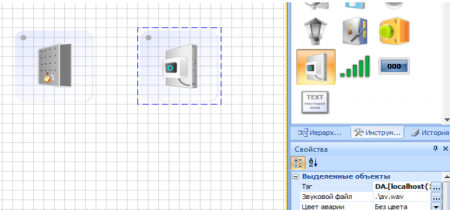

В стандартных примитивах выбираем примитив авария, и так же как и с ПГС привязываем к тегу дискретного сигнала (КУН 2Д.1 DiscretChannel03).
Далее необходимо настроить телефонную трубку.

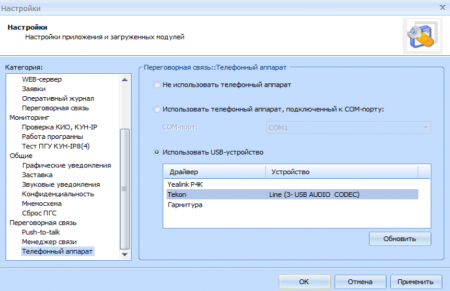

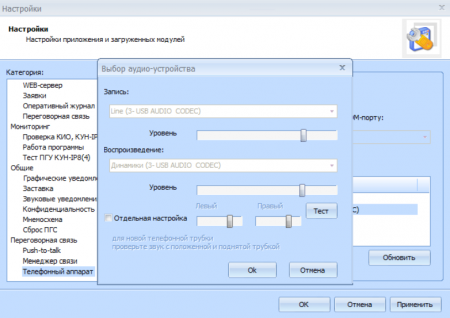

Выбираем раздел главного меню программы Сервис-Настройка (или Ctrl+Shift+Enter), последний пункт — Телефонный аппарат
Выбираем использовать USB-устройство.
Если подключена трубка АСУД248 (белая трубка) дважды щелкаем на Tekon – проверяем устройство записи и воспроизведения определены (есть подписи серым), нажимаем кнопку «Тест» - слышим в трубке «Внимание».
Нажимаем Ок и закрываем окно настроек.
Если трубка не отображается, как указано выше, смотрим статью Специализированный телефонный аппарат USB и выполняем указанные рекомендации.
Далее выполняем корректировку настройки чувсвительности микрофона, выбрав раздел главного меню Сервис \ Настройка чувствительности микрофона.
Внимание! С точки зрения переговорной связи, система работает с приоритететом диспетчера: диспетчер - говорит, звук - транслируется на устройство, диспетчера - замолкает, звук транслируется от устройства.

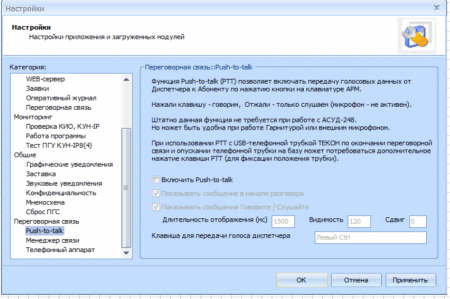

Если при настройке системы на диспетчерской присутствует постоянный шум, вызывающий постоянное переключение передачи и прерывание голоса абоненты, вы можете включить режим Push-to-Talk
Далее переходим рабочий режим, выбрав меню Файл \ Перейти в рабочий режим (Ctrl-W), и проверяем ПГС, вызывая или отвечая на вызов, проверяем сработку дискретного датчика.
Вызов с ПГУ выглядит следующим образом
Восклицательный знак на красном фоне говорит об активном событии (вызов), сопровождается звуковым оповещением.
Для ответа необходимо снять трубку или нажать на примитив ПГУ, подождать пока происходит наключение ПГУ, произвести переговоры с абонентом.
Факт разговора фиксируется в оперативном журнала (для отображения выберите меню Вид \ Оперативный журнал)
Для выполнения теста проверки связи, нажмите на примитив правой кнопкой мыши.
Перейдем к дисретному сигналу.
Замыкая/размыкая контакт на входе 3 вы можете имитировать сработку дискретного датчика.
У дискретного сигнала может быть несколько состояний:
- нормальное,
- сигнальное
- квитированное (диспетчер ознакомился)
Для ознакомления с сигналом диспетчер должен выполнить клик мышкой на примитиве (или поднять трубку телефонного аппарата)
По-умолчанию примитив не перейдет в нормальное состояния без квитирования.
Подробнее см. описание:
