КЦС-IPM



ВВЕДЕНИЕ

Внимание! Подключение к АСУД любых устройств сторонних производителей через концентратор КЦС-IPM требует наличие EXT-драйверов, записанных на USB-ключ_защиты.

Версии прошивок

10.04.2022

• Улучшена работа встроенного WEB-сервера
  Опрос устройства не блокируется, если в браузере открыта страница настроек устройства
• Несколько улучшена передача больших пакетов данных на скоростях выше 9600

Dec 10 2019

• Обновлен WEB-интерфейс
  • Повышено удобство настройки устройства
  • Добавлена настройка времени буферизации
  • Добавлена настойка очистки UART буфера при подключении к "сетевому порту"

Dec 05 2016

• Несколько изменен WEB-интерфейс.
• Изменен механизм сохранения настроек (раньше после ввода и сохранения новых настроек, при быстром повторном открытии страницы настроек могли отобразиться старые настройки).
• Изменен механизм работы настройки "IP сервера". Проверка будет происходит для всех подключений (протоколов), а не только tcp 5000, как раньше.
• Исправлена ошибка при настройке сетевой маски > 24
• Исправлено возможное некорректное отображение страницы настроек в некоторых браузерах
• Исправлено отображение нового адреса устройства на странице "Настройки изменены" (раньше отображался старый IP-адрес)
• Настройки параметров RS-интерфейса, настроенные через WEB, сохраняются в EEPROM

Nov 01 2011

• Первая версия прошивки

Внимание!
Для версий АСУД.SCADA ниже 2.5.0 ознакомьтесь с ограничениями в работе IP-устройств

НАЗНАЧЕНИЕ

Концентратор цифровых сигналов-IPM - является преобразователем интерфейсов Ethernet - RS-485/232, решающим задачи:

• обмена информацией с устройствами, подключаемыми по интерфейсам RS-485, RS-232;
• обмена информацией с RS-концентраторами.

На плате КЦС-IPM фактически реализован концентратор КДД-RS, поэтому дополнительно реализуется возможность, получения информации от:

• дискретных датчиков (контроля состояния лифтов, контроля затопления, задымления, доступа и т.п.),
• температурных датчиков.

Допускается использование КЦС-IPM со сторонним программным обеспечением, при этом КЦС-IPM выполняет функции обычного преобразователя интерфейсов.

•

  ТЕКС 7.102.217-17 изм.1

•
•

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КЦС-IPM должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

• машинные помещения,
• электрощитовые, т.д.

Не допускается:

• механическое повреждение устройства;
• прямое попадание жидкости и химических веществ на устройство;
• интенсивное воздействие пыли, тепла и солнечного света на оборудование;
• самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.

Ремонт КЦС-IPM необходимо осуществлять в Текон-Автоматика.

КЦС-IPM работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N	Наименование параметра	Значение параметра
1	Интерфейс концентратора	Основной: Ethernet 10/100 (10BASE-T/100BASE-TX) Дополнительно: RS-485 - 2 шт. RS-232
2	Протокол работы	HTTP, TCP, DHCP
3	Питание	220В, 50 Гц через вилку или Uпост=24В** через клеммы +/- Потребление - max 5 Вт
4	Каналов ПГС	0
5	Дискретных входов	10, плюс дополнительно до 4*
6	Каналов управления	0
7	Температурных входов	до 4*
8	Аналоговых входов	0
9	Дополнительно	Встроенный брандмауэр (firewall)
10	Рабочая температура	+1 ... +40 град.С.
11	Габариты (ШхГхВ) не более, мм	215x165x88
12	Масса, не более, кг	0.8
13	Срок службы, лет	10

* - к входу подключается либо температурный датчик, либо дискретный датчик типа "сухой контакт"

** - Возможность подключения питания на вход 24В есть только у КЦС-IPM начиная с ТЕКС 7.102.217-17 изм.1 выпуска 06.2020 и новее

На КЦС-IPM присутствует вход/выход питания 24В, не более 150 мА.

Выход +5В  позволяет реализовать дополнительую схему растяжки интерфейса RS-485 (см. документацию на подключаемое устройство).

Внимание! При подключении большого числа RS-концентраторов, следует запитывать их
от внешнего источника питания.
Например, с запиткой от КЦС-IPM можно подключить не более 8-и КИР-RS, КИР-16_исп._TL-RS.

Интерфейсы концентратора RS-485/232 гальванически не развязаны.

Параметры драйвера интерфейса RS-485 КЦС-IPM

Параметр	Значение
Unit load	1/8
Максимальное число устройств на одном интерфейсе	255*
Максимальное число устройств на КЦС-IPM	510*

* При определении максимального числа устройств на интерфейсe RS-485
следует дополнительно учитывать ограничения (Unit load) драйверов подключаемых устройств.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КЦС-IPM допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).



УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Концентратор подключается к локальной компьютерной Ethernet сети по интерфейсу RJ-45. Для подключения к оптоволоконной сети следует использовать медиаконверторы.

Для настройки устройства реализован WEB-сервер.

КЦС-IPМ работает в режиме TCP-сервера и не проявляет никакой сетевой активности в отсутствии подключения к нему программного обеспечения (если быть более точным, то в момент включения устройство инициализирует широковещательный ARP-пакет для определения МАС-адреса шлюза).

Открытые сетевые подключения на КЦС-IPM:

• TCP 80 - доступ к WEB-интерфейсу.
• TCP 23 - доступ по Telnet (в служебный целях).
• TCP 5000 (или указанный пользователем в настройках) - обмен данными с устройствами, подключенными к RS-485/232.

К КЦС-IPM могут быть подключены RS-концентраторы, а также контроллеры сторонних производителей по интерфейсу RS-485/232. Концентратор не опрашивает: подключенные устройства самостоятельно, а лишь транслирует запросы рабочей программы.

Для обеспечения работы концентратора на объекте необходимо выполнить:

• предварительную настройку КЦС-IPM;
• настройку программного обеспечения АСУД.SCADA на ПК диспетчера или Пульте-ПК.

Для возможности работы с дискретными и температурными датчиками, необходимо включить в настройках встроенный концентратор КДД-RS.

Внимание!
Не допускается одновременный опрос КЦС-IPM  двумя рабочими программами.
По умолчанию доступ к настройкам концентратора защищен паролем.
Однако при установке КЦС-IPM в публичных сетях настоятельно рекомендуется включить брандмауэр для предотвращения несанкционированного доступа злоумышленников к устройствам, подключенным на RS-232/485  (подробнее см. настройку IP-сервера далее).

Стандартный провод RS-232 (может поставляться по запросу)

DB-9 (мама)	без разъема (маркировка)
2	TD
3	RD
5	GND
8	RTS

На выходе RTS всегда присутствует напряжение +10 В.

Элементы индикации и управления

Светодиоды на плате концентратора

STATUS

• мигает раз в секунду - нормальная работа устройства.

LINK

• загорается при подключении разъема RJ-45.

Перемычки на плате концентратора

• DEFAULT - сброс к заводским настройкам (подробнее см. далее).
• TERM0, TERM1 - согласующие резисторы (120 Ом) интерфейса RS-485.

Сброс к заводским настройкам

Для сброса настроек необходимо:

• Выключить питание.
• Установить перемычку DEFAULT.
• Включить устройство.

Концентратор загрузится с заводскими настройками (см. далее Настройка концентратора).

После этого необходимо:

• Удалить перемычку DEFAULT.
• Ввести и сохранить новые настройки.
• Выключить питание.
• Включить устройство.



НАСТРОЙКА КОНЦЕНТРАТОРА

Настройка концентратора заключается в указании его сетевых настроек: IP-адреса, маски сети, адреса шлюза.

Данную информацию необходимо предварительно получить от администратора компьютерной сети.

Значения параметров устройства по умолчанию (после программирования или при включении с установленной перемычкой DEFAULT):

• IP устройства – 192.168.1.100.
• IP шлюза – 192.168.1.1
• Маска подсети – 255.255.255.0
• Первичный DNS – 0.0.0.0
• Вторичный DNS – 0.0.0.0
• IP сервера – 0.0.0.0
• Сетевой порт – 5000



• Канал RS-xxx – 0
• Скорость RS-xxx – 9600
• Четность RS-xxx – 0



• Режим КДД – выключен
• Адрес КДД – 0
• Интерфейс КДД – 0

Для настройки КЦС-IPМ необходимо подключить его к ПК кроссоверным кабелем и выполнить настройку сетевого интерфейса ПК:

• IP-адрес 192.168.1.50
• Маска 255.255.255.0

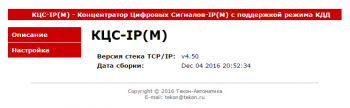

Открыть Интернет-браузер и набрать в поле адрес http://192.168.1.100.

В открывшемся окне нажать «Настройка».

Доступные опции настройки:

• Включить DHCP – включить получение IP-адреса по протоколу DHCP.
• IP устройства, IP шлюза, Маска сети – сетевые настройки КЦС-IPM.
• DNS – изменять не следует.
• IP сервера – фильтрация входящих подключений

КЦС-IPM - может осуществлять фильтрацию доступа на основе анализа IP-адреса клиента. Если значение параметра «IP сервера» устройства равно «0.0.0.0», то доступ разрешен всем клиентам. Иначе доступ к устройству разрешен только клиентам, чей IP-адрес равен значению параметра «IP сервера»

В целях информационной безопасности рекомендуется всегда заполнять поле IP-сервера, указывая так IP-адрес АРМ-диспетчера

Внимание! Если значение настроек Шлюз, IP сервера - не используются, они должны быть указаны как 0.0.0.0

• Сетевой порт – порт входящих подключений (изменять не следует).
• Канал RS-xx – настройка активного RS-интерфейса*:
  • 0 – интерфейс RS-232
  • 1 – интерфейс RS-485-0 (A0_B0)
  • 2 – интерфейс RS-485-1 (A1_B1)
  • 3 – интерфейс TTL (КИР-М).

Внимание!  Настройку RS-xxx следует использовать, только при работе КЦС-IPM со сторонним программным обеспечением.
При работе с ПО АСУД.SCADA настройка параметров (и переключение) RS-интерфейса происходит из программного обеспечения, осуществляющего опрос подключенных к КЦС-IPM устройств, автоматически.

• Включить КДД – активировать дискретные и аналоговые входы КДД-RS, который реализован на плате КЦС-IPM.
  • Адрес КДД – любой от 0..31 (должен быть уникален для выбранного интерфейса, т.е. к данному интерфейсу не должно быть физически подключено устройств с таким же адресом).
  • Интерфейс КДД – номер интерфейса (см. выше Канал RS-xx). Номеринтерфейса может быть выбран любой.
• • Пользователь, Пароль – идентификационные данные для доступа к странице настроек.

Внимание! WEB-сервер КЦС-IPM фактически является однопользовательским (допускает только 1 подключение).
Некоторые браузеры, например: Opera, при открытии страницы настроек держат подключение к КЦС-IPM постоянно
(в Wireshark видны пакеты keep-alive). Это приводит к тому, что опрос устройств через ASUDBase, KCSLogger а также настройка КЦС-IPM через программу IPSET.EXE
становятся невозможны.
Поэтому, по окончании настройки КЦС-IPM, закройте его страницу настроек в браузере.

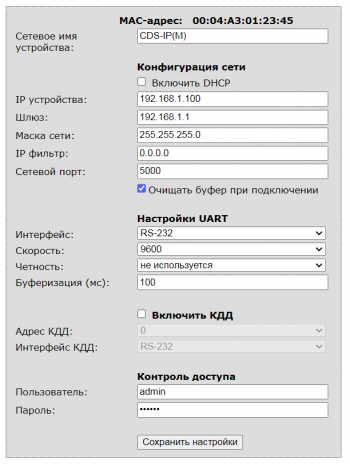

Обновленный WEB интерфейс ( Dec 10 2019 )



РАЗМЕЩЕНИЕ И МОНТАЖ

Монтаж целесообразно производить после прокладки и подключения канала компьютерной сети. Линии связи прокладываются с использованием кабеля UTP категории 5е или выше, разрешенного к применению в сетях Ethernet.

КЦС-IPM размещается обычно в телекоммуникационном шкафу или на стене в доступном для эксплуатации и обслуживании месте.

Для подключения КЦС-IPM к сети должна быть установлена отдельная розетка переменного тока 220В с заземлением согласно «Правил устройства электроустановок».  Для КЦС-IPM выпуска 06.2020 и старше, возможна запитка от источника питания 24В.

Если к КЦС-IPM подключены устройства, сигналы с которых должны продолжать поступать в систему диспетчеризации в случае пропадания электропитания объекта, то КЦС-IPM должен быть запитан через ИБП.

При монтаже следует придерживаться следующего порядка действий:

• Выполнить предварительную настройку КЦС-IPM в соответствии с указанной методикой.
• Если используются, то подключить дискретные датчики к дискретным входам.
• Подключить концентратор к компьютерной сети с помощью интерфейса RJ-45.
• Подключить RS-концентраторы и/или прочие RS-устройства к интерфейсу RS-485.
• Подключить КЦС-IPM к сети переменного тока, убедиться в загорании светодиода STATUS.
• Убедиться в загорании светодиода LINK.

При подключении устройств по интерфейсам RS-485 учитывать необходимость Согласование линии RS-485.

При подключении устройств по интерфейсу RS-232 учитывать Протяженность линии RS-232.

Далее следует выполнить настройку программного обеспечения АСУД.SCADA и проверить прохождение сигналов:

• Убедиться в видимости (росте оценки) концентратора в управляющей программе.
• Если подключены дискретные датчики и/или каналы измерения температуры, проверить прохождение сигналов дискретных датчиков с помощью управляющей программы. Проверку следует производить, приводя в действие соответствующие датчики. Если это невозможно, то следует произвести проверку замыканием или размыканием контактов в месте подключения проводников, идущих от концентратора.



СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

• Подключение КЦС-IPM

Дополнительно:

• Подключение приборов учета электроэнергии по RS-485
• Подключение приборов учета по шине M-Bus

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Настройка программного обеспечения описывается в руководствах на программы

• Tekon OPC-сервер,
• АСУД.SCADA.

В целом следует последовательно выполнить:

1. регистрацию КЦС-IPM в ОРС-сервере
2. визуализацию данных КЦС-IPM в рабочей программе АСУД.SCADA

В ОРС-сервере следует:

• добавить КЦС-IPM к DA Tekon.
• выполнить настройку каналов концентратора
• в случае если к КЦС-IPM подключаются другие концентраторы или устройства, выполнить их отображение и настройку в соответствии с документацией.

Далее, закрываем ОРС-сервер.

В АСУД.SCADA следует:

• воспользоваться примитивом Шаблон для быстрой настройки всех сигналов концентратора КЦС-IPM
• либо разместить необходимое число примитивов на карте и связать их с тэгами концентратора

Для проверки сигналов (без необходимости отрисовки карты) можно в АСУД.SCADA воспользоваться функционалом просмотра сигналов ОРС-сервера.

Если к КЦС-IPM подключены RS-концентраторы добавляем их в адресное пространство.

Если необходимо настроить входы на КЦС-IPM, следует добавить устройство КДД-RS и произвести настройку входов в нем.

Внимание!
Концентратор КИР-RS подключенный к КЦС-IPM добавляется в адресном пространстве через Контейнер оборудования.
См. замечание во Введении выше.

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КЦС-IPM должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КЦС-IPM непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КЦС-IPM в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КЦС-IPM периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КЦС-IPM составляет 3 года с момента продажи.

Текон-Автоматика не гарантирует, что аппаратные средства КЦС-IPM будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:

• несоблюдения правил транспортировки и условий хранения;
• форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
• нарушения технических требований по размещению, подключению и эксплуатации;
• неправильных действий при изменении кода микропрограмм (перепрошивке);
• использования не по назначению;
• механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
• воздействия высокого напряжения (молния и т.п.).
