КИР-16 исп. TL-RS

Материал из TekonWiki
Перейти к: навигация, поиск


ВВЕДЕНИЕ

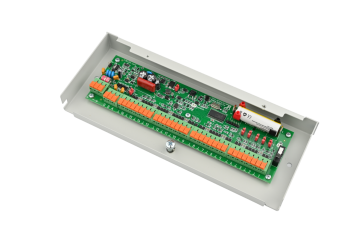

Концентратор КИР-16 исполнение TL-RS является универсальным с точки зрения подключения к линии связи.

Концентратор способен работать как по 2-х проводной TL-линии связи, так и по RS-485 (т.е. является одновременно и TL- и RS- концентратором).

При подключении по TL-линии устройство полностью совместимо со всеми предыдущими версиями ПО:

  • АСУД.SCADA
  • WinAlarm

за исключением отображения ряда дополнительных параметров: контроля шлейфа, версии прошивки и т.п.

Полностью функционал поддерживается в версии АСУД.SCADA 2.4.2

При подключении по RS-485 требуется обновление драйвера устройства КИР-RS. Для этого следует загрузить обновление для KCSLOGGER до версии 03-04-2019.

Далее по документации концентратор обозначается просто как КИР-16 (или КИР).

Внимание!
Относительно обратной совместимости с предыдущей версией КИР-16 и КИР-RS
и возможности замены указанных концентраторов на новый КИР,
см. далее раздел #СОВМЕСТИМОСТЬ С КИР-16, КИР-RS




ВЕРСИИ ПРОШИВОК

Версия прошивки КИР-16 может быть определена в программном обеспечении при подключении его как по TL-линии связи, так и по RS-485.

Версия прошивки отображается в программе:

  • ASUDBase при выборе любого канала концентратора в окне Шаг 2 (подробнее см. далее)
  • АСУД.SCADA в режиме Настройка в окне Дополнительно / Сигналы ОРС-сервера

Обновление прошивки возможно только на заводе изготовителе.

C 06.2020  нумерация прошивки изменена. Номер версии прошивки имеет вид YY.N

  • YY - две цифры года прошивки
  • N - номер версии в году

20.2 от 06-10-2020

  • существенно переработан анализатор импульсов
  • концентратор способен анализировать  импульсы длительностью от 4 мс
  • добавлена возможность отображения положения перемычки 1/10 в RS-протоколе

Ранее номер версии прошивки имел вид N.YY

  • N - номер версии в году
  • YY - две цифры года прошивки

3.19 от 15-03-2019

  • незначительные изменения

2.19 от 11-02-2019

  • первая версия прошивки устройства

НАЗНАЧЕНИЕ

Концентратор измерителей расхода (КИР) является устройством, используемым при организации поквартирного учета воды и реализации функций АСКУЭ.

Концентратор обеспечивает подключение к системе АСУД-248 импульсных приборов учета проводным способом.

  • ТЕКС 7.102.232 изм.1

Если организовать проводное подключение импульсного прибора учёта к КИР-16 невозможно, следует использовать концентратор КИР-КМ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КИР-16 должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

  • машинные помещения,
  • электрощитовые, т.д.

Не допускается:

  • механическое повреждение устройства;
  • прямое попадание жидкости и химических веществ на устройство;
  • интенсивное воздействие пыли, тепла и солнечного света на оборудование;
  • самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.

Ремонт КИР-16 необходимо осуществлять в НПО Текон-Автоматика.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N Наименование параметра Значение параметра
1 Интерфейс концентратора • 2-х проводная TL-линия связи АСУД

• RS-485
•• 2-х проводный при запитки от КЦС-IPM, КУН-IPM
•• 3-х проводный при запитки от внешнего источника питания

2 Протокол работы собственный
3 Питание • от TL-линия связи

• от внешнего источника Uпост = 12 … 60 В (при подключении по RS-485)

4 Каналов ПГС 0
5 Дискретных входов 1* (задействован встроенным датчиком вскрытия корпуса)
6 Каналов управления 0
7 Температурных входов 0
8 Аналоговых входов 0
9 Дополнительно 16 импульсных входов с возможностью контроля шлейфа.

До прибора учета max - 100 м.

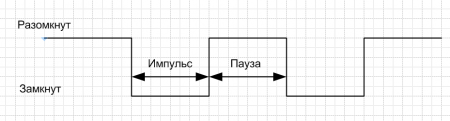

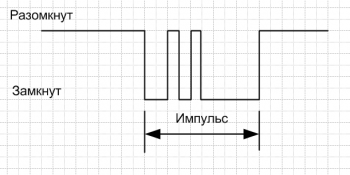

Длительность отрицательного импульса (время нахождения сухого контакта в замкнутом состоянии) – не менее 3мс.
Длительность положительного импульса (время нахождения сухого контакта в разомкнутом состоянии) – не менее 19мс.

10 Рабочая температура +1 ... +40 град.С.
11 Габариты (ШхГхВ) не более, мм 260х100х30
12 Масса, не более, кг 0,8

Потребление концентратора от линии:

  • около 7 мА - при полностью разряженном АКБ
  • около 3 мА - при заряженном АКБ

Внимание!
При подключении линии питания к КЦС-IPM число КИР-16-TL-RS не должно превышать 8-ми.

В комплекте с концентратором поставляется литиевый аккумулятор типоразмера 14500 с встроенной защитой, обеспечивающий работу устройства до 5 суток при пропадании внешнего питания.

Число КИР, подключаемых к различным IP-концентраторам по интерфейсу RS-485.

N Концентратор Число КИР Максимальное число импульсных входов
1 КУН-IPM до 64 (по 32 на каждый интерфейс RS-485) 1024
2 КУН-IP8, КУН-IP4 до 32 512
3 КЦС-IPM до 64 (по 32 на каждый интерфейс RS-485) 1024

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КИР-16 допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).



УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Каждый измерительный канал КИР представляет собой накапливающий 32 разрядный сумматор. Прохождение импульса от прибора увеличивает значение счетчика канала, к которому подключен прибор учета.

При подключении по TL-линии КИР постоянно передает в линию состояние внутренних счетчиков (нарастающим итогом) на Пульт-ПК или КИО по их запросу.

Такт опроса состояния всех 16 импульсных входов концентратора занимает не более 90 с.

При подключении по RS-485 КИР передает состояние внутренних счетчиков (нарастающим итогом) по запросу.

Данная схема организации информационного обмена позволят избежать информационных потерь в случае повреждения канала связи. Способ передачи значений нарастающим итогом позволяет передать неискаженные данные при потере обратного канала связи концентратор - сервер сбора данных.

Для обеспечения работы КИР в случае обрыва (неисправности) линии связи предусмотрен аккумулятор, обеспечивающий питание устройства до 5 суток.

Значения, поступаемые с КИР, аккумулируются в БД учетной информации (подробнее см. ниже в разделе Настройка программного обеспечения).

Период обновления данных:

  • в ОРС-сервере, состояние имп. входов, служебные данные - примерно раз в 90 с.
  • в БД, состояние имп. входов:
    • сразу после перезапуска ОРС-сервера
    • далее 1 раз каждые 10 минут, если значение счетчика импульсов изменилось
    • при переходе часа (т.е. например, с 12:59 до 13:01)
  • в БД, дополнительная информация
    • Состояние шлейфов - сразу после изменения
    • Состояние АКБ - сразу после изменения
    • Пропадание (неисправность) концентратора - сразу

Пример данных отображаемых по каждому из каналов КИР

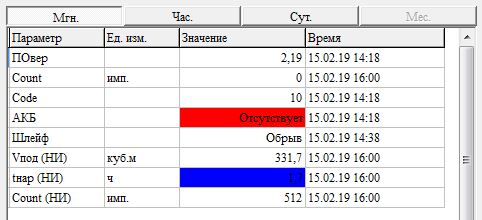

Kir16 tl rs abase.JPG

Где:

  • ПОВер - версия прошивки КИР
  • Code - оценка концентратора (10 - норма, 0 - нет связи с КИР)
  • Count - число импульсов в течение часа
  • Count (НИ) - общее число импульсов на входе КИР
  • Vпод(НИ) или Q(НИ) - текущие показания, подключенного прибора учета
  • Шлейф - состояние шлейфа для счетчиков, подключенных по схеме "Намур". В противном случае просто текущее состояние Геркона: замкнут / разомкнут.

Раз в час программа вычисляет значения расхода за пройденный час и сохраняет полученное значение в Почасовой архив (в ASUDBase становится активна кнопка Час. в окне Шаг 2).

Внимание!
Если по входу КИР еще не прошло ни одного импульса (т.е. значение на входе = 0),
в БД не будут отображаться параметры Count, Vпод, Q - это нормально.

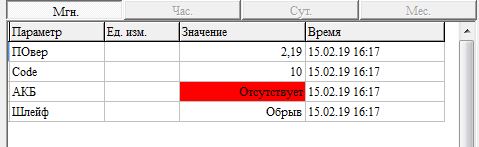

Kir16 tl rs abase noimp.JPG
Параметр оценки КИР отображается в ASUDBase в окне Шаг2: параметр: Code

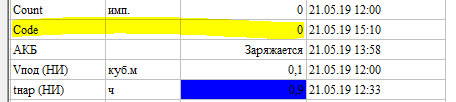

Kir dbmark.PNG
  • 0 - нет связи с концентратором
  • 10 - норма.
Замечание!
Оценка отображается только для АСУД.SCADA 2.5.0 и выше и версии ASUDBase 1.5.80 и выше + БД 184.

В случае существенной неисправности КИР при подключении к TL-линии связи, в ASUDBase в окне Шаг 2 может отображаться ошибка 128. КИР при этом виден в осциллограмме, но не передает никаких импульсов. КИР следует отправить в ремонт.

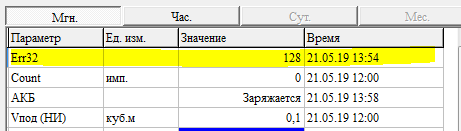

Kir err128.PNG

Расшифровка кодов ошибок (параметр Err32):

  • Для КИР-16, подключенного по TL-линии:
    • значение 128  - существенная неиспрановть, требуется замена КИР
  • Для КИР-16, подключенного по RS-линии, ошибка представляет собой битовую маску
    • установлен 1 (младший) бит - корпус вскрыт
    • установлен 2 бит - резевр
    • установлен 3 бит - неисправен АКБ (отстуствует или потерял емкость)
    • установлен 4 бит - отстуствует внешнее питание



Элементы индикации и управления

Светодиоды на плате концентратора

HL2 "Питание" (синий)

  • светится - присутствует внешнее питание
  • ярко вспыхивает 1 раз в секунду - ответ на запрос по TL линии

HL1 "АКБ" (красный)

  • не светится - при зажатом микрике (корпус устройства закрыт)
  • светится постоянно - аккумулятор полностью заряжен (напряжение на АКБ более 4,0 В)
  • светится и 1 раз в секунду гаснет - аккумулятор заряжается
  • светится и 2 раза в секунду гаснет - АКБ отсутствует или неисправен
  • вспыхивает 1 раз в секунду - питание от АКБ
  • вспыхивает 2 раза в секунду - АКБ закорочен или неисправен (напряжение на АКБ менее 2,2 В)

Перемычки на плате концентратора

Перемычка 1 - 10 - режим работы импульсных входов

  • 1 - увеличенная чувствительность импульсов. Схемы подключения:
    • Геркон
    • Открытый коллектор (электронный счетчик)
  • 10 - режим по умолчанию. Схемы подключения:
    • Геркон
    • Намур (контроль обрыва и замыкания шлейфа)

Режим 1 следует выбирать если ко входам КИР подключаются квартирные теплосчетчики с импульсным выходом.

Перемычки 1 - 5

  • перемычки выбора адреса
  • адрес должен быть уникальным для каждого концентратора в линии связи
Внимание!
Будьте внимательны: при работе концентратора по TL-линии установка адреса выполняется по правилам TL-устройств,
при работе по RS-485 по правилам RS-устройств соответственно.

Tерм (по умолчанию установлен)

  • терминатор (120 Ом) линии RS-485. Должен быть установлен только на оконечных устройствах линии, при подключении по RS-485, см. Согласование линии RS-485.

от 12В (по умолчанию снята)

  • установить перемычку при подключении концентратора по RS-485 и его питания от КУН-IP8 (КУН-IP4) или внешнего источника с напряжением менее 24 В.
  • снять перемычку при подключении к TL-линии связи при подключении концентратора по RS-485 и его питании от источника с напряжением более 24 В.
Внимание!
При подключении по TL-линии установленная перемычка 12В "просадит" линию!

РАЗМЕЩЕНИЕ И МОНТАЖ

TL-линия

Внимание! Перечисленные ниже операции производятся непосредственно на месте установки концентратора.
С целью приобретения опыта работы с программой и аппаратурой эти же операции можно провести в лабораторных условиях.
Для этого на рабочем месте оператора можно подключить концентратор  к Пульт-ПК или КИО. Подключив к концентратору  датчики можно полностью имитировать его работу на объекте.

Монтаж КИР целесообразно производить после прокладки и подключения линии связи соответствующего направления.

Для TL-линий связи рекомендуется использовать кабель типа «витая пара» сечением 0.5 кв. мм и выше. При сращивании витых пар следует соблюдать (по возможности) направление завивки.

Внимание! Не допускается использование для линии связи одного направления проводников из разных витых пар кабеля.

Перед подключением TL-линии к Пульт-ПК или КИО следует проверить ее на отсутствие замыкания между проводниками и пробоя на «землю».

Допускается монтировать концентратор в уже действующем направлении без его отключения.

При монтаже следует придерживаться следующего порядка действий:

  • настроить КИР в программном обеспечении: в OPC-сервере;
  • установить номер концентратора в соответствии с таблицей с помощью перемычек выбора адреса А1..А5 (JS1...JS5) на его плате;
  • подключить каналы датчиков и проверить прохождение их сигналов. Проверку следует производить, приводя в действие соответствующие датчики. Если это невозможно, то следует произвести проверку замыканием или размыканием контактов в месте подключения проводников, идущих от концентратора;
  • подключить концентратор к клеммам Пульт-ПК или КИО соответствующего направления, соблюдая полярность (при правильном подключении должен загореться светодиод питания).
  • проверить отображение концентратора в осциллографе направлений OPC-сервера
  • настроить отображение данных в рабочей программе АСУД.Scada

Концентратор должен быть заземлен по месту установки. Допускается использовать заземление от Пульт-ПК или КИО, только если концентратор и Пульт-ПК (или КИО) установлены в одном здании (расстояние между устройствами небольшое).

Для нормальной работы концентратора необходимо, чтобы напряжение на клеммах линии связи (ЛС1) было не менее 30В.

В случае подключения концентраторов на конце длинной линии связи для компенсации потери по току может применяться концентратор КДП, который устанавливается перед первым концентратором в линии (со стороны Пульт-ПК или КИО).

Внимание!
Перемычка "от 12В" должна быть снята!
Замечания по последовательности настройки ПО - см. далее!

RS-485

Подключение КИР к IP-концентратору осуществляется по интерфейсу RS-485.

Максимальная длина линии связи в соответствии со спецификацией RS-485 при использовании специального кабеля для RS-485 - до 1000 м.

При подключении следует учитывать необходимость согласования линии RS-485.

На КИР следует установить с помощью перемычек выбора адреса уникальный номер в сети RS-485.

При подключении RS-устройств разных типов на одном интерфейсе RS-485 в общем случае не следует пересекать их номера.

Однако допускается следующее отступление:

  • Номера RS-концентраторов могут пересекаться с номерами контроллеров сторонних производителей
  • Номера RS-концентраторов с 3-перемычками выбора адреса могут пересекаться между разными типами концентраторов
Внимание!
Перемычка "от 12В" должна быть установлена, при питании от источника с напряжением менее 24 В!
Перемычка "Терм" должна быть установлена только на оконечных устройства RS-485.

От одного концентратора КЦС-IPM, КУН-IP можно запитать до 8 КИР.

При запитки КИР от КЦС-IPM, КУН-IP подключение интерфейса RS-485 может быть выполнено двумя проводами:

  • А
  • B

В случае питания КИР от внешнего источника питания для уравнивая потенциалов следует использовать трех-проводное подключение:

  • А
  • B
  • 0

Если киры, подключенные к одному интерфейсу, запитаны от разных источников питания, то "0" КИРа должен объединяться отдельным проводом с "0" других КИРов и подключаться к "0" или "-" КЦС-IPM. При этом минус источников питания не должен заземляться.

Если осуществляется групповое питание КИРов от одного отдельного источника питания, то необходимо минус этого источника (или минус КИРа) соединить c "0" или "-" КЦС-IPM.

Как правило, соблюдение "полярности" при подключении импульсного прибора учета не требуется. Кроме случая, когда в схеме геркона установлен защитный диод. Для проверки правильности подключения прибора учета см. приведенные рекомендации.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

  1. Схема подключения КИР-16


НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Данные с концентраторов КИР аккумулируются в БД учетной информации.

Настройка несколько отличается в зависимости от типа подключения концентратора

Исполнение TL

Концентратор должен быть зарегистрирован:

  • в программе ASUDBase
  • адресном пространстве OPC-сервера

В первую очередь следует выполнить регистрацию концентраторов и подключенных к ним приборов учета в программе ASUDBase (см. руководство администратора), после этого вы сможете выполнить Экспорт регистрационных данных КИР в ОРС-сервер. В противном случае, при настройке Сервера первым, вам придется потом всю ту же информацию вручную переносить в ASUDBase.

Последовательность настройки:

  • Запустить Конфигуратор ОРС-сервера
  • Добавить Контроллеры: Пульт, КИО: к которым будут подключаться КИР-ы.
  • Для КИО запомнить присвоенные Идентификаторы контроллеров
  • Закрыть Конфигуратор ОРС-сервера
  • Выполнить регистрацию КИР в программе ASUDBase
  • Выполнить экспорт конфигурации из ASUDBase в ОРС-сервер
  • Запустить Конфигуратор ОРС-сервера для обновления настроек КИР.

В программе АСУД.SCADA для просмотра числа импульсов выбранного КИР-16 следует воспользоваться функционалом Просмотр сигналов ОРС-сервера. Отображать состояния импульсных входов КИР-16 с помощью примитивов Цифровой индикатор в общем случае - не следует.

При необходимости отобразить в АСУД.SCADA показаний подключенных приборов следует воспользоваться Дополнительными примитивами типа "Сводный отчет".


Исполнение RS

АСУД.SCADA

Если используется штатное ПО АСУД.SCADA, то концентратор должен быть зарегистрирован только в программе ASUDBase. Опрос концентратора будет происходить программой KCSLogger

При необходимости отобразить в АСУД.SCADA показаний подключенных приборов следует воспользоваться Дополнительными примитивами типа "Сводный отчет".

Для тестового опроса устройства может быть удобно воспользоваться программой KCS DEMO.EXE

Стороннее программного обеспечение

Если планируется использование стороннего программного обеспечения для визуализации и анализа данных КИР, вам следует добавить устройство "КИР-16 TLRS" в адресное пространство ОРС-сервера.

СОВМЕСТИМОСТЬ С КИР-16, КИР-RS

В данном разделе разъясняется последовательность операций замены концентраторов предыдущих версий: КИР-16, КИР-RS на новый концентратор КИР по месту-установки.

КИР-16

Последовательность действий при замене:

  • Просто выполните переключение проводов от приборов учета
  • Убедитесь, что на новом КИР не установлена перемычка 12В.
  • Установите на новом КИР такой же адрес, с помощью перемычек выбора адреса.
  • Установите в тоже положение перемычку 1-10.
  • Подключите TL-линию связи
  • Обновление ПО - не требуется.

КИР-RS

Внимание!
В данном случае может потребоваться обновление ПО KCSLogger

Последовательность действий при замене:

  • Выполните переключение проводов от приборов учета
  • Убедитесь, что на новом КИР перемычка 12В установлена, если Uпитания < 24В
  • Установите на новом КИР такой же адрес, с помощью перемычек выбора адреса.
  • Установите в тоже положение перемычку 1-10.
  • Подключите RS-линию связи и Питание

В случае, если версия KCSLogger меньше 8.0.9.31 потребуется выполнить обновление программы (иначе концентратор не будет опрашиваться).

Последняя актуальная версия ПО KCSLogger (для любой версии АСУД.SCADA) может быть загружена по ссылке update_kcslogger.zip

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Отсутствует счет импульсов

1. Уточнить отсутствует ли импульсы в БД или в "памяти" концентратора.

  • Если импульсы в "памяти" концентратора есть, то выполнить проверку по п.2 иначе выполнить проверки с п.3

2. Проверить путь к БД

  • Проверить в настройках OPC-сервера (меню Сервис \ Настройки \ Настройка БД ASUDBase) и настройке ASUDBase (меню Сервис \ О Базе данных..), что указанные пути к файлу БД original.gdb идентичны.

3. Проверить характеристики прибора учета

  • Посмотреть в документации на подключаемый прибор учета информацию о длительности импульса (частоте импульсов).
  • По необходимости переставить перемычку 1-10 в положение 1.

4. Проверить провода до прибора учета

  • Выполнить "прозвон" проводов концентратор - прибор учета.

5. Проверить работу импульсного выхода прибора учета

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КИР-16 должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КИР-16 непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КИР-16 в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КИР периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КИР составляет 3 года с момента продажи.

НПО Текон-Автоматика не гарантирует, что аппаратные средства КИР будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

НПО Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:

  • несоблюдения правил транспортировки и условий хранения;
  • форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
  • нарушения технических требований по размещению, подключению и эксплуатации;
  • неправильных действий при изменении кода микропрограмм (перепрошивке);
  • использования не по назначению;
  • механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
  • воздействия высокого напряжения (молния и т.п.).
Источник — «http://wiki.lan/index.php?title=КИР-16_исп._TL-RS&oldid=6979»
