ВВЕДЕНИЕ

Внимание! В настоящее время выпускается обновленная версия концентартора КИР-16 исп. TL-RS

Версии прошивок:

09-2021

  • возможность настройки длительности паузы между импульсами единовременно для всех каналов КИР

Версия прошивки концентратора не отображается в программном обеспечении.

Обновление прошивки концентратора осуществляется только в НПО Текон-Автоматика.

НАЗНАЧЕНИЕ

Концентратор измерителей расхода – RS является устройством, используемым при организации поквартирного учета воды и реализации функций АСКУЭ.

Концентратор обеспечивает подключение к системе АСУД-248 импульсных приборов учета проводным способом.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КИР-RS должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

  • машинные помещения,
  • электрощитовые, т.д.

Не допускается:

  • механическое повреждение устройства;
  • прямое попадание жидкости и химических веществ на устройство;
  • интенсивное воздействие пыли, тепла и солнечного света на оборудование;
  • самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.

Ремонт КИР-RS необходимо осуществлять в Текон-Автоматика.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N Наименование параметра Значение параметра
1 Интерфейс концентратора RS-485
2 Протокол работы собственный
3 Питание 24-60В пост.ток

Потребляемая мощность - 0.2Вт

4 Каналов ПГС 0
5 Дискретных входов 2
6 Каналов управления 0
7 Температурных входов 0
8 Аналоговых входов 0
9 Дополнительно 8 импульсных входов

Длительность отрицательного импульса (время нахождения сухого контакта в замкнутом состоянии) – не менее 9мс.
Длительность положительного импульса (время нахождения сухого контакта в разомкнутом состоянии) – не менее 9мс
До прибора учета max - 100 м.

10 Рабочая температура +1 ... +40 град.С.
11 Габариты (ШхГхВ) не более, мм 215х88х165
12 Масса, не более, кг 0.5

Обновление прошивки 09-2021 позволяет настраивать длительность паузы между импульсами.
По-умолчанию, для данной прошивки, пауза составляет 94 мс.

Параметры драйвера интерфейса RS-485:

Число КИР-RS, подключаемых к различным концентраторам

N Концентратор Число КИР-RS Максимальное число импульсных входов
1 КУН-IPM до 64 (по 32 на каждый интерфейс RS-485) 512
2 КУН-IP8, КУН-IP4 до 32 256
3 КЦС-IPM до 64 (по 32 на каждый интерфейс RS-485) 512

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Каждый измерительный канал КИР-RS представляет собой накапливающий 32 разрядный сумматор. Прохождение импульса от прибора увеличивает значение счетчика канала, к которому подключен прибор учета.

В КИР-RS есть встроенные часы реального времени, синхронизируемые с часами АРМ.

КИР-RS хранит накопленные значения импульсов во внутренней памяти в двух ячейках:

  • первая - импульсы, полученные в интервале с 7 до 23 часов
  • вторая - импульсы, полученные в интервале с 23 до 7 часов.

КИР-RS ведет посуточный архив значений емкостью 22 суток.

КИР-RS передает состояние внутренних счетчиков (нарастающим итогом) на Пульт-ПК по запросу.

Для обеспечения работы КИР-RS в случае обрыва (неисправности) линии предусмотрен аккумулятор, обеспечивающий питание устройства до 5 суток.

Элементы индикации и управления

Светодиоды на плате концентратора

ЗАРЯД - идет заряд аккумулятора.

ПИТАНИЕ - наличие внешнего питания.

ИНФОРМ - обмен данными по RS-485.

Микрокнопки на плате концентратора

RESET – при кратковременном нажатии производит сброс процессора (обнуление архива и счетчиков импульсов) без необходимости отключения внешнего питания и аккумулятора.

РАЗМЕЩЕНИЕ И МОНТАЖ

Подключение КИР-RS к IP-концентратору осуществляется по интерфейсу RS-485.

Максимальная длина линии связи в соответствии со спецификацией RS-485 при использовании специального кабеля для RS-485 - до 1000 м.

При подключении следует учитывать необходимость согласования линии RS-485.

На КИР-RS следует установить с помощью перемычек выбора адреса уникальный номер в сети RS-485.

При подключении RS-устройств разных типов на одном интерфейсе RS-485 в общем случае не следует пересекать их номера.

Однако допускается следующее отступление:

  • Номера RS-концентраторов могут пересекаться с номерами контроллеров сторонних производителей
  • Номера RS-концентраторов с 3-перемычками выбора адреса могут пересекаться между разными типами концентраторов

От одного концентратора КЦС-IPM можно запитать до 8 КИР-RS.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

  1. Подключение КИР-RS



НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Если используется штатное ПО АСУД.SCADA, то концентратор должен быть зарегистрирован только в программе ASUDBase. Опрос концентратора будет происходить программой KCSLogger

Внимание! При настройке системы убедитесь, что версия программы ASUDBase 1.5-95 или выше.

При необходимости отобразить в АСУД.SCADA показаний подключенных приборов следует воспользоваться Дополнительными примитивами типа "Сводный отчет".

Для тестового опроса устройства может быть удобно воспользоваться программой KCS DEMO.EXE

В тестовом режиме вы также можете воспользоваться окном отображающим импульсы всех каналы КИР в программе  ASUDBase.
Для этого введите пароль, выберите любой канал КИР в окне Шаг2, нажмите правой кнопкой мыши и выберите меню "Текущие показание каналов КИР".

Для прошивок старше 09-2021 возможна настройка длительности паузы между импульсами.

Поскольку сама версия прошивки данным типом концентраторов не отображается, можно ориентироваться на Служебные данные, отображаемые в KCSDemo или ASUDBase

KCSDemo

-==Служебная информация устройства==-
16:49:02:306 >>[5] : 80 04 01 00 7B
16:49:02:524 <<[3/3] : 80 84 01
16:49:02:526 <<[2/2] : 05 F6
Result = 0 Нет ошибки
Тип=8-канальный
Длит.паузы=5                       <--- есть параметр длительности паузы
Среднее время выполнения: 0 c.
---

Для индивидуальной настройки длительности паузы см. описание программы KCS DEMO.EXE

ASUDBase

Отчеты \ Сводный \ Служебные параметры устройств

Kir rs asudbase pause.PNG
Вы можете массово обновить длительность паузы для всех подключенных КИР-RS.

Для этого создайте в папке ...\ OPC Server \ settings  файл klog_rskir.ini следующего содержания

 pause=5

где,

  • pause - окно длительности паузы (значение от 1 до 7)

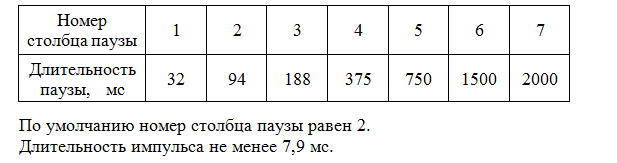

Kir rs pause.PNG

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КИР-RS должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КИР-RS непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КИР-RS в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КСЛ-RS допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3, до 1000 В.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КИР-RS периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

Срок службы аккумуляторных батарей составляет не менее 5 лет.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КИР-RS составляет 3 года с момента продажи.

НПО Текон-Автоматика не гарантирует, что аппаратные средства КИР-RS будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

НПО Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:

  • несоблюдения правил транспортировки и условий хранения;
  • форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
  • нарушения технических требований по размещению, подключению и эксплуатации;
  • неправильных действий при изменении кода микропрограмм (перепрошивке);
  • использования не по назначению;
  • механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
  • воздействия высокого напряжения (молния и т.п.).
