Введение

Версия программы

7.3.4 28.10.2024
 + переделано окно сканирования сети
7.3.3 07.04.2022
 + настройка параметра буферизации для КЦС-IPM
7.3.2 02.06.2021
+ минимальные изменения и уточнения
7.3.1 12.02.2021
+ добавлена идентификация КИО-2MS
7.2.1   19.10.2020
+ совместимость с AnyDesk (порт для настройки старых КЦС-IP открывается только при открытии вкладки)
7.2.0   25.09.2020
+ настройка IP-адреса из программы KCS-Demo
7.1.0   18.03.2019
+ Восстановлена возможность настройки старых КЦС-IP
7.0.4   18.05.2018
+ Двойной клик в списке IP-адресов приводит к открытию
  окна браузера
7.0.4   30.03.2018
+ Настройка интерфейса КУН-IP8(4)
7.0.2   30.11.2017
+ Поиск устройств КИО, КУН-IP по SNMP
7.0.1   10.07.2013


Назначение

Программа позволяет:

  • осуществить настройку RS-интерфейса концентраторов КЦС-IPM / КУН-IPМ / КИО-2МS-RS в ручном режиме.
    Это необходимо только перед выполнением тестирования связи с RS-устройством с помощью программы kcs_demo.
    Во всех остальных случаях настройка RS-интерфейса осуществляется автоматически в процессе работы программы KCSLogger.
  • осуществить сканирование компьютерной сети
  • осуществить поиск подключенных устройств КУН-IP / КИО

Следует отметить, что сама настройка концентраторов КЦС-IPM, КУН-IP, КИО осуществляется в соответствии с руководствами по эксплуатации.
Программа IPSET для этого не предназначена.


Установка программы

Программа устанавливается автоматически в составе комплекта ПО АСУД.SCADA  в папку .. \ OPC Server \ tools-server \

Версию 7.3.4 вы может скачать по ссылке

Запуск программы

Перед запуском программы следует закрыть программу KCSLogger.

Замечание (исправлено в версии программы 7.2.1)
Программа AnyDesk использует теже UDB-порты, что и программа IPSET для настройки первых версий концентраторов КЦС-IP.
Поэтому вы можете увидеть ошибку при запуске программы "EIdSocketBindError.....", в случае, если параллельно работает программа AnyDesk.
Следует закрыть программу AnyDesk и заново запустить программу IPSET


Программа IPSET

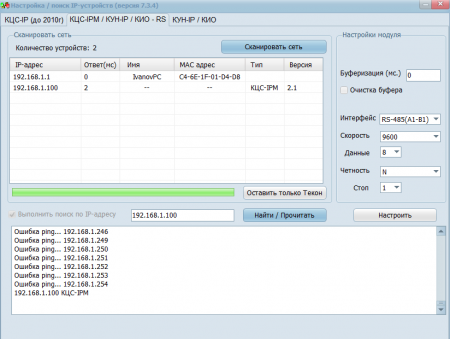

Настройка КЦС-IPM / КУН-IPМ / КИО-RS

Открыть закладку КЦС-IPM / КУН-IP / КИО-RS

Для настройки концентратора следует указать его IP-адрес и нажать кнопку Найти.

Если концентратор обнаружен, следует указать настройки RS-интерфейса и нажать Настроить.


Сканирование компьютерной сети

Программа позволяет просканировать сеть класса С  (254 - адреса последнего десятичного числа, указанного IP-адреса в поле Выполнить поиск по IP) и отобразить все устройства сети с указанием:

  • Имени устройства
  • MAC-адреса

Для Tekon устройств, дополнительно отображаются:

  • Тип устройства
  • Версия прошивки

Замечание: для КЦС-IPM имя и мас-адрес отображаются только с версии прошивки 2.2

Для осуществления сканирования сети следует указать IP-адрес, например: 192.168.1.100 (в этом случае будет осуществлен поиск устройств в диапазоне 192.168.1.1 - 192.168.1.254) и нажать кнопку Сканировать сеть.

По окончании сканирования, можно нажать кнопку "Оставить только Текон", в этом случае, в таблице результатов поиска будут оставлены только устройства: КУН, КЦС или КИО.

Поиск КИО / КУН-IP

Только для устройств версий прошивки > x.51 и с включенной функцией SNMP

Программа позволяет осуществить поиск КИО / КУН-IPM любых типов в сегменте сети или подключенных напрямую (кроссоверным кабелем) к ПК.

Удобно, если IP-адрес забыт, а сбрасывать устройство в DFLT не хотелось бы.

Для этого следует:

  • открыть третью вкладку КИО / КУН-IP
  • указать корректно Общую строку (или оставить public)
  • нажать Найти

IP-адрес и тип устройства будут отображены в списке, например: _

192.168.254.153 - CIO

Если ПК подключен к сети с несколькими устройствами, будет отображено несколько адресов, например: _

192.168.254.153 - CIO
192.168.254.158 - CIO

В случае некорректного указания Общей строки и подключении устройства напрямую к ПК, будет отображен только IP-адрес: _

192.168.254.153 - ?

В случае подключения ПК к сети и нахождении в сети других устройств, отвечающих на SNMP-запросы, может быть отображено: _

192.168.254.153 - CIO
192.168.254.118 - ? -какое-то не Текон-устройство
