КЦС-IPM Дискретные входы

Содержание

1 Введение
2 Подключение
3 Настройка КЦС-IPM
4 Настройка Tekon OPC-сервера
5 Настройка Tekon SCADA

Введение

В статье рассматривается настройка:

Концентратора КЦС-IPM

и настройка в программном обеспечении АСУД.SCADA:

дискретного датчика КЦС-IPM

Общая последовательность действий:

подключить питание к КЦС-IPM и кабель для локальной сети или Интернет
настроить ОРС сервер
настроить Scada
проверить дискретник

Подключение

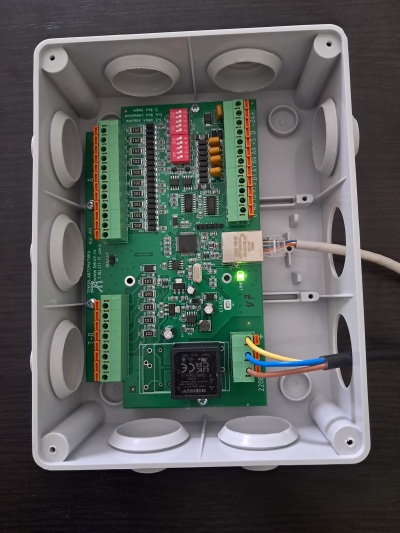

Откройте крышку концентратора КЦС-IPM

Подключите кабель питания и разъем rj-45 локальной сети:

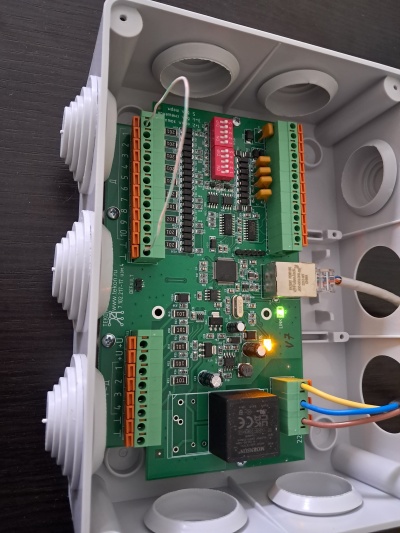

В качестве имитации дискретного датчика будет использовать обычный провод, подключив его на вход 1 КЦС-IPM колодки входов дискретных датчиков (1 — 10) и Общ ( ┴ ) (для простоты будем просто замыкать-размыкать его).

Настройка КЦС-IPM

Для возможности работы с дискретными и температурными датчиками, необходимо включить в настройках встроенный концентратор КДД-RS.

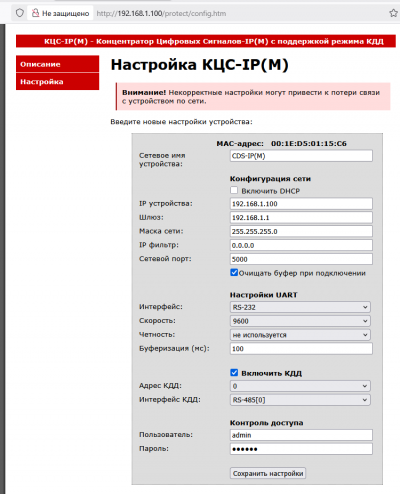

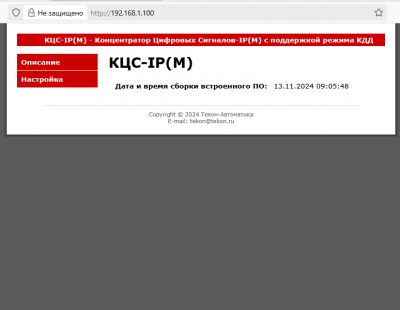

Настройка КЦС-IPM производится через web-Интерфейс с помощью любого браузера, по умолчанию ip-адрес концентратора 192.168.1.100.

Открываем настройки КЦС-IPM, нажав на кнопку "Настройка".

Далее ставим галочку для активации встроенного КДД-RS, выбираем

интерфейс - укажите RS-485[0] или тот, на котором уже есть подключенные устройства.
номер - 0, отличный от 0 уникальный номер следует указать, только если в этом же интерфейсе есть концентратора типа КДД-RS или КИР-16 исп. TL-RS

Настройка Tekon OPC-сервера

Запускаем конфигуратор ОРС сервера, на запрос пароля вводим пароль пользователя AdminScada

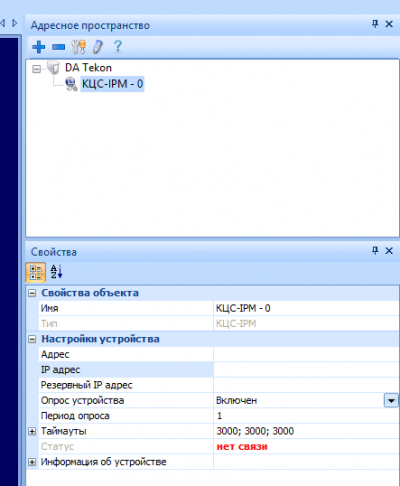

Справа в адресном пространстве добавляем правой кнопкой мыши устройство КЦС-IPM или с нажав плюс синего цвета.

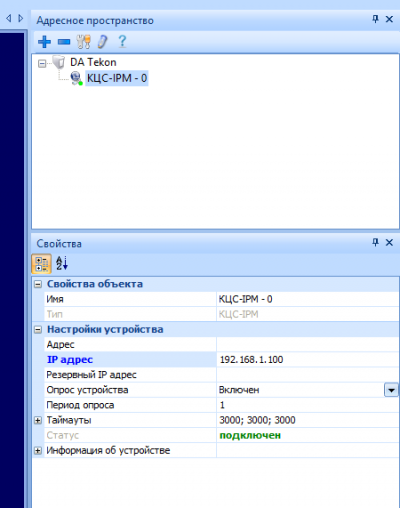

Визуализация успешного подключения ОРС-сервера к КЦС-IPM будут зеленая точка (слева от названия устройства и надпись зеленого цвета «подключено» в свойствах КУН).

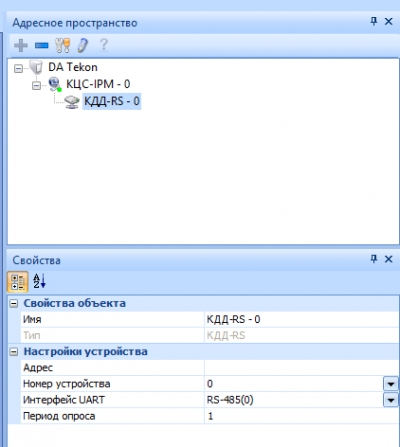

Добавляем КДД-RS, в свойствах КДД-RS выставляем указанные ранее в настройках:

интерфейс RS-485 0/1
RS-номер КДД-RS.

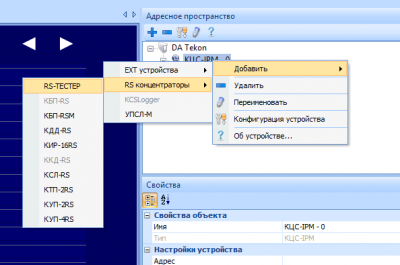

Для проверки КДД-RS, добавляем RS-тестер

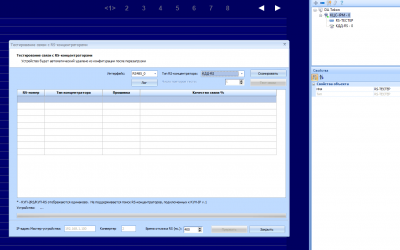

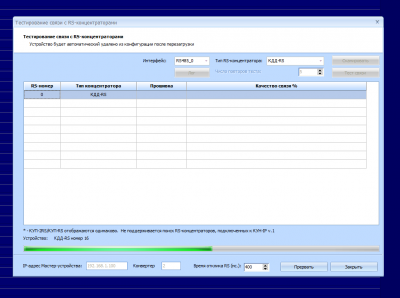

Выбираем тип оборудования для поиска, выбираем в окне интерфейс (выпадающее меню в верхней части окна) и тип устройства (выпадающее меню правее)

и запускаем поиск КДД-RS (с помощью нажатия кнопки "Сканировать" в верхнем правом углу)

Видим КДД-RS с номером 0 и прогресс поиска (внизу окна, зеленеющая строка). Закрываем окно поиска RS устройств - кнопка "Закрыть", внизу справа.

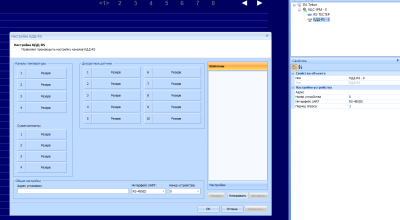

Открываем свойства КДД-RS

Далее следует настроить используемые входы концентратора.

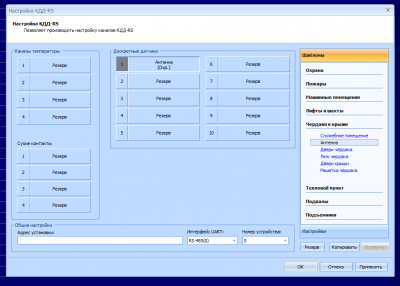

Нажимаем на кнопку первого дискретного датчика и выбираем из шаблонов наиболее подходящий по смыслу название, либо используем вкладку Настройки.

Закройте окно концентратора, нажав Ок.

Закройте конфигуратор ОРС-сервера, подтвердив изменение конфигурационных файлов.

Настройка Tekon SCADA

Запускаем Scada, переходим в режим настройки (Ctrl + W или меню Файл — Перейти в режим администрирования), указаываем пароль пользователя AdminScada.

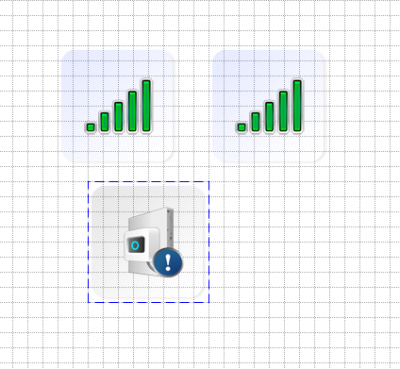

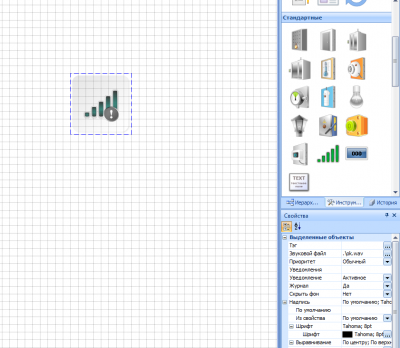

Выбираем в графических объектах примитив статуса, далее выполняем клик на свободное место ситуационного плана, затем выбираем Стерку (или нажимам Esc), после этого повторно нажимаем на созданный примитив.

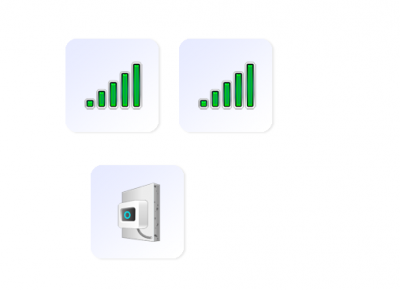

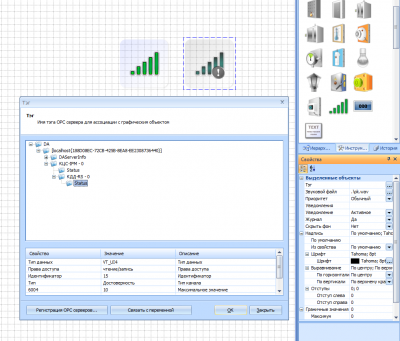

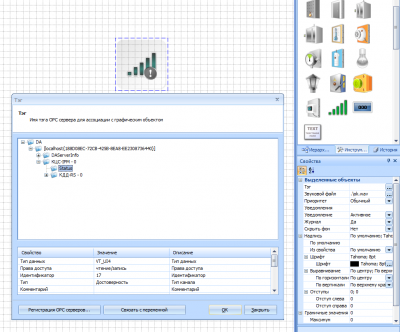

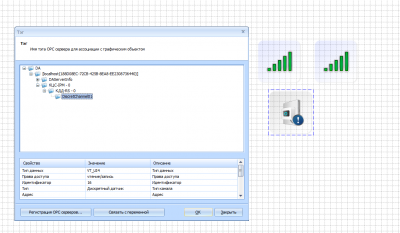

В свойствах примитива (по умолчанию внизу справа) нажимаем три точки, открывается окно привязки тэгов, выбираем тэг (КЦС-IPM--Status и КЦС-IPM--КДД-RS-0--Status) и нажимаем кнопку ок, примитив стал полноцветным (а не полупрозрачным).
