USB-ключ защиты
Содержание

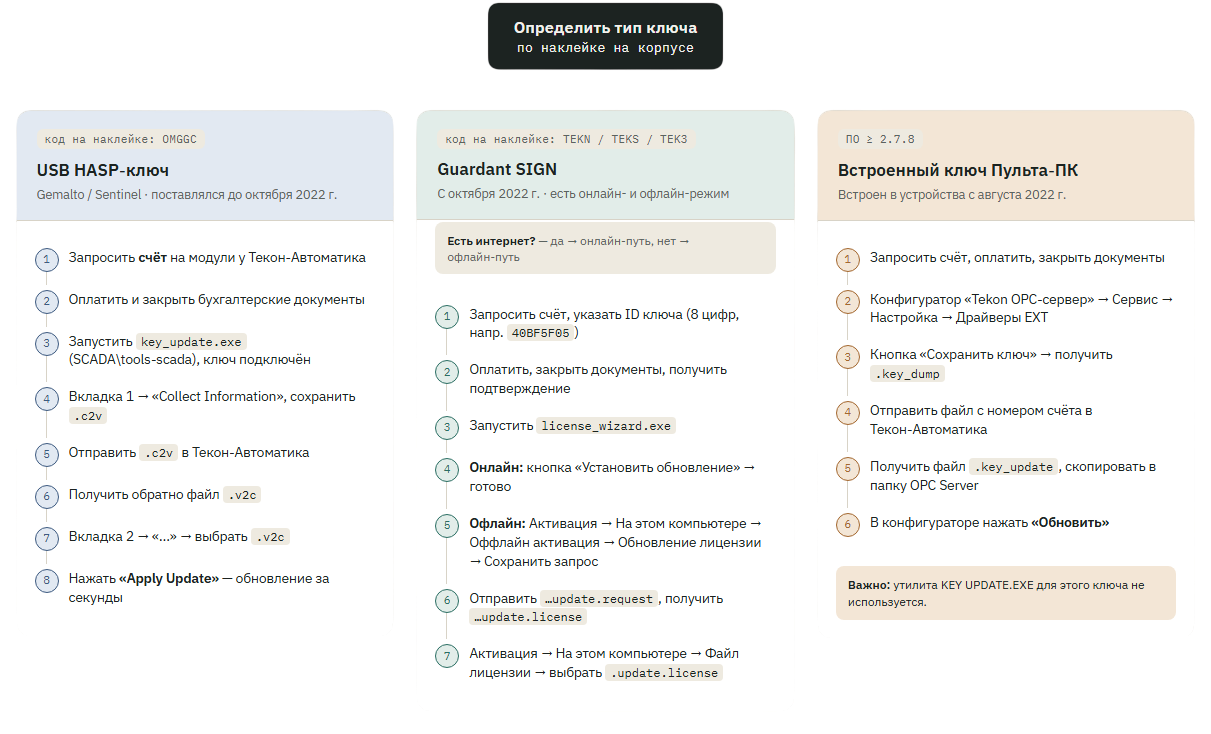

Введение
Ключ защиты представляет собой устройство, предназначеное для защиты программного обеспечения АСУД.SCADA от несакционированного использования.
Применяется два типа ключей:
- USB-ключи защиты - внешнее устройство, подключаемое к USB-порту АРМ-диспетчера
Поставляется в комплекте с программным обеспечением АСУД.SCADA для установки на ПК или может быть приеобретен отдельно.- HASP-ключ (Gemalto / Sentinel) - до 09.2022
- Guardant SIGN - с 10.2022
- Ключ защиты Пульта-ПК - встроенный ключ, применяемый на Пультах-ПК выпуска с 08.2022 с предустановленным ПО АСУД.SCADA 2.7.7
Ключ защиты требуется для:
- Рабочей программы АСУД.SCADA
- Опроса сторонних устройств программой KCSLogger
- Работы Tekon ОРС-сервера, если в нем настроены устройства сторонних производителей, такие как:
- Modbus RTU / TCP
- SNMP
- Рубеж МСКП
- ИУК-31
- и так далее
USB HASP-ключ (Gemalto / Sentinel)
С 10.2022 поставляется USB ключ Guardnat
USB-ключ, на лицевой панели которого находится идентификационная наклейка, на которой должен быть указан код OMGGC.
Если на USB-ключе отсуствует наклейка или отображен иной код - этот ключ не наш.
Для проверки ключа и просмотра текущей информации, записанной на ключ, воспользуйтесь утилитой KEY INFO.EXE
Обновление ключа защиты
В некоторых случаях, например, при приобретении дополнительных программных модулей ПО АСУД.SCADA, может потребоваться обновление информации USB-ключа защиты.
Обновление данных ключа может быть выполнено непосредственно на предприятии Текон-Автоматика, либо удаленно, путем обмена файлами по сети Интернет.
Для удаленного обновления следует выполнить следующие действия:
- запросить счет на дополнительные программные модули ПО АСУД.SCADA (например, Драйвер EXT-модуля)
- оплатить счет
- закрыть бухгалтерские документы
- с помощью утилиты key_update выполнить сбор текущей информации ключа (подробнее далее)
- отправить C2V-файл на адрес электронной почты компании Текон-Автоматика с указанием номера счета
- получить файл с обновленными данными
- с помощью утилиты key_update обновить информации в ключе
Утилита key_update находится в папке SCADA\tools-scada.
Для сбора информации о ключе, следует запустить утилиту и в открывшемся окне на первой вкладке нажать кнопку Collect Information (USB-ключ защиты при этом должен быть подключен)
После нажатия кнопки следует указать имя файла и папку куда будет сохранен файл с расширением .c2v
В случае успешного сохранения данных будет выведено сообщение
Далее необходимо отправить данный файл по электронной почте в компанию Текон-Автоматика.
В ответ (через некоторое время) вам придет файл с расширением .v2c, содержащий обновленную информацию.
Для обновления информации в ключе, следует запустить утилиту key_update и в открывшемся окне на второй вкладке нажать кнопку ..., указать файл .v2c, нажать Apply Update (USB-ключ защиты при этом должен быть подключен)
Дождаться завершения обновления данных ключа (обновление занимает несколько секунд).
USB-ключ Guardant SIGN
С 10.2022 поставляется USB ключ Guardant Ключ поддерживается в ПО АСУД.SCADA 2.7.10 в ОС Windows 7 и выше
USB-ключ, на лицевой панели которого находится идентификационная наклейка, на которой указан код TEKN или TEKS
Если на USB-ключе отсуствует наклейка - это возможно не наш ключ.
Если ключ не определяется в системе (мигает светодиод на ключе), вам потребуется установить драйвер поддержки ключа, который находится в папке
..\ ASUD Scada \ Ext \ grddrivers.exe
Перед установкой драйвера в Windows 10 \ 11 внимательно ознакомьтесь со статьей (иначе установка приведет к неработоспобоности ОС).
Ключи с точкой в конце TEKN. или TEKS. (поставка с 11.2024) настроены на работу в HID-режиме и не должны требовать установки драйвера в ОС Windows любых версий.
Для проверки ключа и просмотра текущей информации, записанной на ключ, воспользуйтесь утилитой KEY INFO.EXE
Обновление ключа защиты
В некоторых случаях, например, при приобретении дополнительных программных модулей ПО АСУД.SCADA, может потребоваться обновление информации USB-ключа защиты.
Обновление данных ключа может быть выполнено непосредственно на предприятии Текон-Автоматика, либо удаленно непосредственно на АРМ-диспетчера (или любом другом ПК) при наличии подключения к сети Интернет.
В настоящее время возможно обновления ключа:
- онлайн (приоритетное)
- офлайн, путем обмена файлами по электронной почте.
Онлайн обновление
Для обновления ключа следует выполнить следующие действия:
- запросить счет на дополнительные программные модули ПО АСУД.SCADA (например, Драйвер EXT-модуля) и указать идентификатор обновляемого ключа (поробнее см. далее)
- оплатить счет
- закрыть бухгалтерские документы
- получить подтверждение в отделе продаж Текон-Автоматика о возможности загрузки обновления
- с помощью утилиты license_wizard.exe выполнить обновление информации в ключе
Утилита license_wizard.exe находится в папке SCADA\tools-scada.
Утилита предназначена для обновления подключенного USB-ключа.
При запуске не на АРМ-диспетчера, просто скопируйте файл license_wizard.exe и подключите ключ защиты.
Ключ не требует установки дополнительных драйверов в ОС Windows 10 / 8.
Вы можете также посмотреть и скопировать идентификатор ключа в программе KEY INFO.EXE

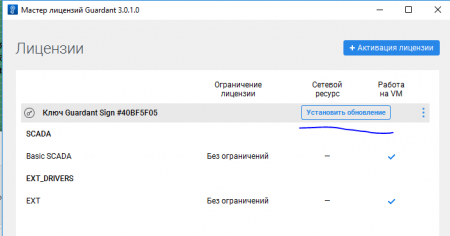

В случае если для подлюченного ключа доступно обновление, вы увидите кнопку "Установить обновление", на которую следует нажать.
В некоторых случаях, требуется перезапуск утилиты для отображения изменений, выполненных в результате обновления (либо воспользуйтесь утилитой KEY INFO.EXE)
Офлайн обновление
Имеет смысл выполнять если АРМ не подключен к сети Интернет.
Для офлайн обновления ключа следует выполнить следующие действия:
- запросить счет на дополнительные программные модули ПО АСУД.SCADA (например, Драйвер EXT-модуля)
- оплатить счет
- закрыть бухгалтерские документы
- получить подтверждение в отделе продаж Текон-Автоматика о возможности обновления
- с помощью утилиты license_wizard.exe сформировать файл дампа ключа и отправить его по электронной почте
- получить файл обновления
- с помощью утилиты license_wizard.exe применить полученное обновление
Для формирования дампа ключа следует запустить утилиту license_wizard.exe, выбрать:
- Активация лицензии
- На этом компьютере
- Оффлайн активация
- Обновление лицензии
- Выбрать
- Сохранить файл запроса
Имя файла запроса имеет вид:
ComputerName_41315D2D.update.request
После обработки файла, вы получите файл обновления лицензии, вида:
ComputerName_41315D2D.update.license
Для записи файла лицензии, запустите утилиту license_wizard.exe и выберите:
- Активация лицензии
- На этом компьютере
- Файл лицензии
- Выбрать файл
- Указать полученный файл *.update.license
Встроенный ключ защиты Пульта-ПК
Встроенный ключ защиты Пульта-ПК работает на Пультах, поставляемых с 08.2022, с предустановленным ПО АСУД.SCADA версии 2.7.7.
На Пультах ПК выпущенных ранее применяются USB HASP-ключи защиты.

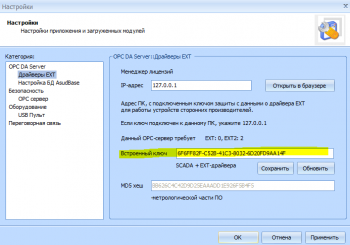

Для просмотра информации о наличии встроенного ключа, следует запустить конфигуратор Tekon OPC-сервер и выбрать меню Сервис \ Настройки \ Драйверы EXT
'--' - говорит об отстутствии встроенного ключа.
При открытии данного окна настройки на ПК, указанные поля не отображаются.
По-умолчанию, ключ позволяет без ограничений работать программе АСУД.SCADA. Для добавления драйверов EXT-модулей, следует выполнить процедуру обновления встроенного ключа, после размещения Пульта-ПК по месту установки.
Для просмотра информации о наличии драйвер EXT, см. Просмотр информации по EXT-драйверам
Внимание!
Следует иметь ввиду, что в случае подключения к Пульту-ПК внешнего USB-ключа защиты, программное обеспечение будет использоваться информация, записанную на этом USB-ключе, без учета данных встроенного ключа защиты Пульта-ПК.
Обновление ключа защиты
Обновление данных встроенного ключа защиты может быть выполнено начиная с версии АСУД.SCADA 2.7.8 путем обмена файлами по сети Интернет.
Все действия выполняются в конфигураторе Tekon OPC-сервер в меню Сервис \ Настройка \ Драйверы EXT.
Утилиту KEY UPDATE.EXE - использовать не следует.
Для удаленного обновления следует выполнить следующие действия:
- запросить счет на дополнительные программные модули ПО АСУД.SCADA (например, Драйвер EXT-модуля)
- оплатить счет
- закрыть бухгалтерские документы
- в окне настроек конфигуратора выполнить сбор текущей информации ключа (нажать кнопку Сохранить ключ)
- отправить *.key_dump файл на адрес электронной почты компании Текон-Автоматика с указанием номера счета
- получить *.key_update файл с обновленными данными, скопировать в папку .. \ OPC Server
- в окне настроек конфигуратора обновить информации в ключе (нажать кнопку Обновить)
