КИО-2MRS
Содержание
- 1 ВВЕДЕНИЕ
- 2 ВЕРСИЯ ПРОШИВКИ
- 3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 5 КОМПЛЕКТ ПОСТАВКИ
- 6 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
- 7 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
- 8 РАЗМЕЩЕНИЕ И МОНТАЖ
- 9 НАСТРОЙКА КОНТРОЛЛЕРА
- 10 СХЕМЫ ПОДКЛЮЧЕНИЯ
- 11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- 12 ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
- 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 14 УСЛОВИЯ ГАРАНТИИ
ВВЕДЕНИЕ
Контроллер инженерного оборудования (КИО) - является устройством согласования проводной TL-линии АСУД-248 с компьютерной сетью.
КИО представляет собой единый блок, обеспечивающий:
- питание TL-концентраторов,
- получение от них информации,
- организацию переговорной связи,
- ретрансляцию данных по компьютерной сети в рабочую программу диспетчера.
Использование КИО целесообразно, когда требуется объединить на одной диспетчерской несколько удаленно стояющих групп объектов. В таком случае, для каждой группы ставится один КИО, все КИО включаются в компьютерную сеть и устанавливается сетевое соединение между ними и АРМ-диспетчера.
Для работы с КИО необходимо, чтобы к АРМ-диспетчера был подключен специализированный телефонный аппарат USB для организации переговорной связи.
Общий принцип работы КИО следующий:
- после включения питания и загрузки КИО пытается установить соединение с АРМ-диспетчера по IP-адресу, указанному в настройках КИО
- после установки соединения КИО передает на АРМ-диспетчера по запросу данные с подключенных концентраторов
- при установке ПГС соединение устанавливается от АРМ-диспетчера к КИО
Следовательно и АРМ-диспетчера и КИО должны "видеть" друг друга. Т.е. вы должны иметь возможность выполнить команду ping с АРМ к КИО и наоборот с КИО к АРМ.
Обычно КИО и АРМ-диспетчера располагаются в инфраструктуре одной локальной сети. Если КИО удален по Интернету, то вы должны либо использовать публичные IP-адреса, либо (и это более разумный вариант) создать виртуальную часть сеть (VPN), объединяющую все устройства диспетчеризация.
Некоторые вопросы диспетчеризации с использованием компьютерных сетей рассматриваются в статье, доступной по ссылке.
Число КИО подключаемых к ПК-диспетчера (или Пульт-ПК) с программой АСУД.SCADA - неограничено.
КИО использует (как минимум) следующие номера портов TCP, UDP:
Входящие подключения:
- TCP 80 - доступ к WEB-интерфейсу контроллера
- TCP 1720 - управления сессией IP-телефонии H.323
- UDP 6000..6199 - IP-телефония H.323
- RTP 5000..5999 - IP-телефония H.323
Исходящие подключения (на ПК-диспетчера):
- TCP 5555 - передача телеметрической информации концентраторов
КИО представлен в нескольких исполнениях:
- КИО старого типа - выпуск прекращен в 2010 г.
- КИО-1М
- КИО-2М и модификации КИО-2МД, КИО-2МS, КИО-2MRS (если не требуется уточнение обозначаются просто, как КИО-2М)
- КИО-8(4)
- КИО-8(4)L
ВЕРСИЯ ПРОШИВКИ
Версию прошивки КИО-2МRS имеет вид 5.хх и ее можно посмотреть в WEB-интерфейсе (подробнее см.далее).
Прошивка является универсальной для устройств КИО-2MS / КИО-2MRS и КУН-IP8(4).
5.88 от 26-06-2023
- Исправлена ошибка прошивки 5.87 в функции сброса устройства на заводские настройки.
5.87 от 06-04-2023
- Внимание! В данной версии прошивки не работает функция сброса устройства на заводские настройки.
При нажатии кнопки DEFAULT, настройки устройства не будут сброшены после перезагрузки.
Однако, если вы попытались выполнить сброс настроек на прошивке 5.87, то в случае последующего обновления прошивки устройства, его настройки будут сброшены на заводские в процессе обновления.
В связи с чем, рекомендуется выполнить обновление прошивки устройств версии 5.87 до 5.88.
5.81 от 22-02-2022
- Возможность сброса питания TL-линии связи через WEB-интерфейс
меню Утилиты \ Системные команды \ Сброс питания TL-линий - Поддержка нового типа памяти для устройств КУН-IP8(4), КИО-2M(R)S
5.78 от 24-05-2021
- Поддержка нового контроллера RS-485
- Поддержка двух типов независимых контроллеров интерфейса RS-485
- Обновлены внутренние модули Linux
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КИО-2М должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:
- машинные помещения,
- электрощитовые, т.д.
Не допускается:
- механическое повреждение устройства;
- прямое попадание жидкости и химических веществ на устройство;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование;
- самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.
Ремонт КИО-2М необходимо осуществлять в Текон-Автоматика.
КИО-2М работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| N | Наименование параметра | Значение параметра |
|---|---|---|
| 1 | Число модулей направлений | 2 (1 TL-модуль, 1 RS-модуль) |
| 2 | Максимальное число проводных TL-концентраторов | 31 |
| 3 | Количество портов RS-485 |
2 |
| 4 | Характеристики RS-485 | Гальваническая развязка портов отсутствует, цепь «0» соединена с корпусом контроллера инженерного оборудования. Подключение согласущего резистора 120 Ом – перемычкой на печатной плате. Сопротивление встроенных резисторов между линиями «B» и «0» и между линиями «A» и внутренним источником +3,3 В – 470 Ом Питание внешних потребителей 10-15 В, максимальный ток нагрузки по каждому выходу - 500 мА. Не более 213 приемопередатчиков может быть подключено на одну шину. |
| 5 | Питание | 220В, 50 Гц
Подключение к розетке через штатную вилку |
| 6 | Потребление | не более 50 Вт |
| 7 | Наличие источника бесперебойного питания | Да (не менее 1 часа автономной работы) |
| 8 | Интерфейсы передачи данных |
TL-линия АСУД-248 RS-485 Ethernet (RJ-45) USB-2.0 (возможность подключить Wi-Fi адаптер) |
| 9 | Стандарт передачи звука (VoIP, Ethernet) | H.323 |
| 10 | Протокол передачи телеметрической информации (Ethernet) | TCP |
| 11 | Требуемая полоса пропускания Ethernet | не менее 100 Кбод |
| 12 | Операционная система | Linux |
| 13 | Рабочая температура | от +1 до +50 Град.С |
| 14 | Дополнительный выход для подключения питания внешнего устройства | 1 выход (10-15) В
max 300 mA |
| 15 | Степень защиты | IP30 |
| 16 | Дополнительно |
|
| 17 | Габариты (ШхГхВ) не более, мм | 305 x 230 х 90 |
| 18 | Вес не более, кг | 5,4 |
КИО-2МRS поддерживается в программном обеспечении АСУД.SCADA начиная с верии 2.7.0
(по необходимости выполните обновление программного обеспечения до последней версии)
КОМПЛЕКТ ПОСТАВКИ
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К работам по установке КИО-2М допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

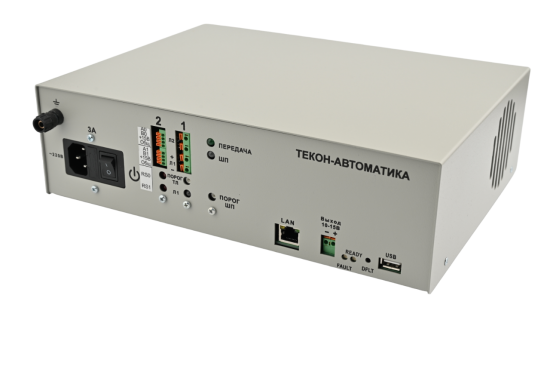

Элементы индикации и управления
На корпусе КИО-2M расположены следующие индикаторы и регуляторы.
Регуляторы
Порог ШП - регулятор порога шумоподавления. Позволяет снизить фон и помехи в звуковом тракте от абонента к диспетчеру. Шумоподавитель работает по принципу «закрыт-открыт» (при уровне сигнала от абоненты ниже установленного значения, звук к диспетчеру не проходит).
Порог ТЛ - регулятор порога телеметрии. Позволяет настроить чувствительность модулей направления. В случае помех в линии связи (см. осциллограф направлений в программе OPC-сервер) рекомендуется снизить чувствительность - левое положение регулятора.
Светодиоды на корпусе КИО
Передача - загорается при прохождении звуковой информации от диспетчера к абоненту. Позволяет проверить факт прихода звукового IP-потока на устройство.
Светодиод под модулем направления - мигает приблизительно раз в секунду при обмене данными КИО с рабочей программой. Зеленый цвет сигнализирует о закоротке линии Л1
READY:
- редко мигает – загрузка системы,
*постоянно светится – готов к работе,
*часто мигает – отсчет времени перед сбросом настроек по умолчанию.
FAULT:
- мигает по одному разу через паузу – неисправен аккумулятор, необходимо заменить аккумулятор, при этом КИО будет нормально работать от внешнего питания;
*мигает по два раза через паузу (READY не светится) – неисправность периферийного контроллера, КИО подлежит замене (ремонту);
*мигает по три раза через паузу (READY не светится) – неисправность звукового кодека, КИО подлежит замене (ремонту).
При включении питания или после сброса кратковременно включаются оба светодиода READY, FAULT.
Микрокнопки на корпусе КИО
DFLT – служит для сброса настроек по умолчанию.
Порядок включения/выключения
Для включения КИО-2М подключите провод питания. Переключите тумблер питания в положение «Вкл.». При включении тумблера выключается цепь источника бесперебойного питания, который обеспечит работу устройства в случаях кратковременного отключения электроэнергии.
Для выключения КИО-2М переключите тумблер питания в положение «Выкл.»
Функция PoE
Функция PoE может использоваться для питания беспроводных точек доступа от встроенного в концентратор ИБП.
Для включения функции POE необходимо на плате КИО установить две перемычки (джампера) с обозначением «POE-» и «POE+».
Для подачи питающего напряжения в разъеме RJ45 используются контакты:
- 4, 5 - (+)
- 7, 8 - (-)
Ток не более 0.5А.
Внимание! Подключать следует только те устройства, которые поддерживает возможность питания по PoE.
Сторожевой таймер
КИО имеет настраиваемый сторожевой таймер (по умолчанию включен), который можно отключить в WEB-интерфейсе.
Если сторожевой таймер включен и отсутствует связь КИО с программным обеспечением АСУД.SCADA более 15 мин, то КИО автоматически перезагрузится.
Сброс к заводским настройкам
Для сброса настроек по умолчанию необходимо:
- Дождаться загрузки системы (светодиод READY будет постоянно светиться) нажать и удерживать более 10 с. микрокнопку DFLT, при этом светодиод READY будет часто мигать.
- Отпустить кнопку после начала медленного мигания светодиода READY
После этого КИО перезагрузится с заводскими настройками.
CGI интерфейс
Только для опытных пользователей.
CGI интерфейс используется для получения различной дополнительной информации.
В подавляющем большинстве случаев эксплуатации КИО-2М необходимости в использовании CGI интерфейса в явном виде нет.
Для отправки запроса следует открыть WEB-браузер и в строке Адрес ввести
http:// IP-адрес устройства /cgi-bin/ CGI
где
- IP-адрес устройства - IP-адрес КИО
- CGI - название CGI-скрипта
Пример вызова:
http://192.168.0.100/cgi-bin/log.cgi
Примеры CGI-вызовов
1. log.cgi
Отобразить данные лог-файла работы устройства.
Лог-файл перезаписывается при перезапуске КИО.
2. version.cgi
Отобразить данные текущей версии устройства.
... version=5.08 machine=i686 devtype=cio devrev=4 ...
В переменной version отображается номер текущей прошивки.
3. netstat.cgi
Отобразить данные сетевых подключений.
Active Internet connections (servers and established) Proto Recv-Q Send-Q Local Address Foreign Address State User Inode PID/Program name tcp 0 0 0.0.0.0:5355 0.0.0.0:* LISTEN 1009 3899 186/systemd-resolve tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 0 4228 196/lighttpd tcp 0 0 127.0.0.53:53 0.0.0.0:* LISTEN 1009 3897 186/systemd-resolve ...
4. dump.cgi
Отобразить данные состояния КИО.
... diode=0.83500055 batt=12.371748 auxpwr=1 auxvol=14.752168 temp=23 mod_vol1=52 mod_vol2=52 mod_supply=64 rtp=0
- auxpwr - наличие внешнего питания
- 1 - да
- 0 - нет
- temp - показание внутреннего датчика температуры
- mod_vol1 - напряжение первого модуля направления
- mod_vol2 - напряжение второго модуля направления
5. uptime.cgi
Число секунд с момента включения устройства.
888525.05
РАЗМЕЩЕНИЕ И МОНТАЖ
КИО-2М обычно устанавливается в телекоммуникационном шкафу (горизонтальное положение) или в машинном помещении на стене (вертикальное положение) в доступном для эксплуатации и обслуживании месте.

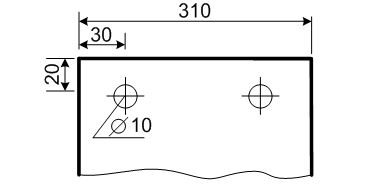

Для крепления на задней стенке КИО-2М симметрично расположены два отверстия
Внимание! КИО-2М должен быть заземлен по месту установки.
Заземляющая клемма расположена на лицевой панели КИО.
К направлениям КИО-2М подключаются TL-концентраторы.
Подключение концентраторов
TL-концентраторы АСУД могут подключаться к КИО-2М как по 4-х проводной, так и по 2-х проводной TL-линии связи.
Внимание! Все концентраторы (с функцией переговорной голосовой связи КУН, КТП) одного направления должны быть подключены либо по 4-х либо по 2-х проводной схеме.
При подключении по 2-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность подключения.
При подключении по 4-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность, для подключения телеметрии и разъемы Л2 – для подключения звуковой линии (соблюдение полярности не важно).
Режим работы направлений следует указать в WEB-интерфейсе (см. настройку устройства).
После включения питания КИО-2М в линиях связи присутствуют следующие напряжения:
Рассмотрим варианты подключения проводников в многопарном кабеле при прокладке TL-линии связи при 4-х проводном подключении концентраторов (если подключение 2-х проводное, просто не учитывайте линии ЛС2 на рисунках).
1. Правильно
2. Правильно*
3. Ошибка
Где:
- Вариант 1 - Линия связи 1 (ЛС1) в одной витой паре, Линия связи 2 (ЛС2) - во второй. Это правильной, типовой вариант подключения линий связи. В этом случае задействованы 2-е пары проводников.
- Вариант 2 - Не типовое решение. Может быть применен в некоторых случаях, если линия длинная и возникает большое падение напряжения. В этом случае можно объединить для ЛС1+ один провод из одной пары и один провод из другой пары проводников. Аналогично для ЛС1- и ЛС2. В этом случае задействованы 4-е пары проводников.
- Ошибка - типовая ошибка подключения. Не допускается скрутка проводников одной витой пары и использование в одном направлении разных витых пар.
Подключение к TL-линии связи Концентраторов и Контроллеров.
Где:
- К - TL-концентратор
- 120V - грозораздрядник на 120 В в схеме грозозащиты концентратора.
Основные моменты:
- Контроллер должен быть заземлен по месту установки.
- Максимальная длина линии связи одного направления зависит от типа кабеля и типа Контроллера (подбробнее см. TL-линия)
- Если используется экранированный кабель:
- экран должен быть заземлен только с одной стороны: со стороны Контроллера.
- экраны приходящего и уходящего кабелей следует соединить между собой в точке подключения Концентратора (экран должен быть целостным по всей длине линии связи)
- использование экрана для заземление Концентратора от Контроллера не рекомендуется. Допускается только для короткой линии связи (в рамках одного дома).
- Концентратор должен быть заземлен по месту установки. В противном случае не будет срабатывать схема грозозащиты Концентратора.
НАСТРОЙКА КОНТРОЛЛЕРА
Настройка КИО-2М подразумевает под собой ввод параметров сетевого подключения.
Для настройки КИО-2М необходим ПК (или ноутбук) с сетевой картой. Также можно использовать USB Wi-Fi адаптер.
Процесс настройки осуществляется через Web-интерфейс.
Для выполнения настройки необходимо:
- подключить разъем RJ45 КИО-2М сетевым кабель (кроссовер) к сетевой карте ПК;
- настроить сетевой интерфейс ПК, указав следующую конфигурацию TCP / IP:
- IP-адрес 192.168.1.1 (или любой другой из сети 192.168.1.0, кроме 192.168.1.100),
- маска 255.255.255.0,
- шлюз - можно не указывать.
Запустить Web-браузер, например: Yandex или Chrome.
Указать в поле Адрес http://192.168.1.100 и нажать «Ввод».
Появится окно «Контроллер Инженерного Оборудования». Выбрать меню «Конфигурация» слева.
В появившемся диалоге ввести логин и пароль
Далее перейти на страницу Конфигурация сети \ TCP/IP.
Внимание, важно!
В целях информационной безопасности следует сменить заводские логин и пароль на доступ к устройству при первой настройке устройства.
Также следует настроить параметры Брандмауэра Меню Конфигурация сети \ IP фильтр (подробнее см. далее)
Также необходимо указать режим работы Модулей направлений (подробнее см. далее). Настройка подключенных концентраторов осуществляется в ПО Tekon OPC-сервер на АРМ-диспетчера
Замечание. Настройки КИО вы также можете выполнить через Wi-Fi подключение
Описание элементов WEB-интерфейса настройки КИО-2М
Конфигурация сети
В открывшемся окне в разделе «Конфигурация сети» необходимо ввести общие сетевые настройки.
Внимание! Для вступления настроек в силу следует перезагрузить устройство с помощью меню Утилиты \ Системные команды.
TCP/IP
Общие настройки сетевого подключения.
- Конфигурация:
- Статическая - явно указывать IP-адрес полученный от провайдера
- Динамическая - IP-адрес будет выдан устройству при подключении его к сети
- IP-адрес
- Маска подсети
- Адрес шлюза
- Имя устройства - необязательный параметр
- DNS1 - DNS-адрес первого сервера
- DNS2 - DNS-адрес второго сервера
- MAC-адрес - MAC адрес устройства (только чтение)
Связь с диспетчерской
- IP Адреса компьютеров диспетчеров - IP-адрес (или адреса через запятую) АРМ-диспетчера
- Временной интервал - интервал в секундах. При невозможности установки связи в течении указанного интервала времени устройство пытается установить связь по следующему указанному адресу)
Обычно достаточно указать один IP-адрес АРМ-диспетчера. Указание нескольких адресов может использоваться в случаях настройки резервирования канала передачи данных.
Внимание! Если вы выполняете первоначальную настройку КИО-2М , то после изменения IP-адреса, маски сети и перезагрузки устройство, вам может потребоваться также изменить сетевые настройки на ПК, с которого вы осуществляете настройку, чтобы снова получить доступ к КИО-2М. При этом в WEB-браузере в строке Адрес следует вводить новый, ранее указанный в настройках IP-адрес устройства.
PPPTP
Настройка для опытных пользователей.
Параметры настройки клиента для подключения к PPPTP или PPPoE серверу. Данные настройки определяются провайдером компьютерной сети в случае организации защищенных VPN-соединений.
Обратите внимание, что следует корректно указать значение параметра MTU для выбранного типа подключения:
- PPTP - 1474
- PPPoE - 1492
Отключить локальный интерфейс - соединение будет разрешено только через защищенный канал. В противном случае доступ к устройству возможен и через VPN и по "исходному IP-адресу". Данную опцию следует включать после тестовой проверки VPN-подключения.
См. также VPN-подключение IP-устройств
OpenVPN
Настройка для опытных пользователей.
Параметры настройки клиента работающего с OpenVPN-сервером.
Отключить локальный интерфейс - соединение будет разрешено только через защищенный канал. В противном случае доступ к устройству возможен и через VPN и по "исходному IP-адресу". Данную опцию следует включать после тестовой проверки VPN-подключения.
См. также VPN-подключение IP-устройств
PING
Настройка для опытных пользователей.
Данный функционал следует использовать в случае проблем в работе КИО-2М (устройство периодически "теряется" в сети) при его установки за роутерами или модемами.
- Периодический PING - включить / отключить функционал
- Целевой адрес - адрес по которому отправлять ping-запросы (обычно ПК диспетчера)
- Временной интервал - интервал времени между отправкой ping-пакетов (рекомендованное значение 300 сек.)
- Обновить параметры DHCP - выполнить повторный запрос информации полученной по DHCP при не получении ответа на ping-запросы. Флажок устанавливать только если IP-адрес устройства получается по DHCP.
IP Фильтр
Настройка брандмауэра (firewall) на устройстве.
Внимание! Рекомендуется всегда включать брандмауэр. В обязательном порядке - при размещении устройства в публичных сетях (сети Интернет), где возможен несанкционированный доступ к устройству посторонних лиц, в случае если вы не используете VPN-подключение.
- Включить фильтрацию IP - вкл./откл. брандмауэра
- Разрешенные IP-адреса - список из max 5 IP-адресов
При включении брандмауэра запросы к КИО-2М c IP-адресов, которые отсутствуют в списке разрешенных, будут игнорироваться.
Можно указывать диапазон IP-адресов в виде 192.168.1.0/24 (указывает диапазон адресов 192.168.1.1 - 192.168.1.254)
Будьте внимательны при указании списка разрешенных адресов, чтобы не потерять доступ к устройству.
Обычно разрешенные адреса:
- IP-адрес АРМ-диспетчера
- IP-адрес машины, с которой вы выполняете настройку (если это не АРМ-диспетчера)
Для просмотра IP-адреса вашего ПК, с которого вы осуществляете настройку можно воспользоваться ресурсом myip.ru
Если вы используете DHCP для получения IP-адреса - это никак не влияет на настройки брандмауэра.
Если используется PPTP подключение (или OpenVPN), то при настройке брандмауэра следует также указать IP-адрес VPN-сервера!
SNMP
Настройка для опытных пользователей.
Предоставление параметров о состоянии устройства по протоколу SNMP.
Подробнее см. описание Текон SNMP
Модули направлений
Следует указать режим работы каждого модуля направления TL-линий связи:
- 2-х проводный (используется только ЛС1)
- 4-х проводный (используется ЛС1 и ЛС2)
Аудио
Общие параметры настройки громкости устройства:
- Громкоговорители - уровень громкости в динамиках КИО-2М
- Микрофоны - уровень чувствительности микрофонов КИО-2М
Значение по умолчанию - 100%.
Возможность регулировки есть в диапазоне от 50 до 150%. После изменения значения следует нажать кнопку Сохранить. Изменения уровня громкости вступает в силу немедленно, перезагрузка устройства не требуется.
Настройка влияет на все каналы переговорной связи КИО-2М.
Вы можете выполнить аналогичную настройку громкости в ПО АСУД.SCADA вызвав меню Дополнительно / Сессия Н.323
Пожарный режим
Начиная с прошивки 5.71 данная настройка позволяет реализовать режим переговорной связи лифта для пожарных аналогично устройству УПСЛ-М
- переговорным устройством, подключенным к аналоговому входу КУН-IP (кабиной лифта)
- ПГУ-RS
Активации перехода в пожарный режим происходит по дискретному сигналу (переход в режим "перевозка пожарных подразделений (фаза 2)"), подключенному на дискретный вход КУН-IP или ПГУ-RS.
По-необходимости, можно указать инверсию данного сигнала.
Сигнал перехода в пожарный режим может быть также подключен параллельно любой кнопки вызова КУН-IP . В этом случае следует дополнительно использовать резистор с R=7.5 кОм, включенный последовательно.
В режиме перевозки пожарных подразделений у абонента в лифте остается возможность вызова диспетчера.
Для этого следует нажать кнопку "вызов" в кабине лифта.
Плагины
В устройстве реализована поддержка LUA-плагинов, расширяющих функциональные возможности устройства.
Общее описание плагинов см. здесь
Описание API-плагинов для самостоятельного изучения см. на github.com
Плагины доступны для загрузки на странице tekon.ru
Для получения дополнительной информации обратитесь в техническую поддержку.
Дополнительные опции
Сторожевой таймер
Выполняет перезагрузку КИО-2М при отсутствии опроса устройства программным обеспечением АСУД.SCADA в течении указанного времени (от 10 до 900 секунд) - по умолчанию 900 секунд.
Дополнительно обеспечивает перезапуск устройства в случае возможного "подвисания" внутреннего программного обеспечения.
Отключение таймера не рекомендуется.
Внимание! В общем случае не следует указывать значение настройки менее 60 секунд.
Диагностика
Страница может некорректно отображаться в браузере IE.
Страница позволяет посмотреть различную диагностическую информацию о работе устройства, а также выполнить отправку ping-пакетов
{{#ifeq:КИО | КИО |
|Для концентраторов КУН-IP доступен вывод расширенной информации на странице Диагностика:
- Общей информации
- Состояния дискретных входов
- Состояния каналов переговорной связи
- Состояние каналов управления
- Состояние датчиков температуры
- Состояние устройств ПГУ-RS
Системные команды
Управление устройством
По нажатию кнопки Перезагрузить устройство ... - КИО-2М будет перезагружен. По нажатию кнопки Сброс питания TL-линий - линии связи контроллера будут сброшены по питанию примерно в течении 40 секунд.
Обновление прошивки
В некоторых случаях, для улучшения качества работы КИО-2М, может потребоваться перепрошивка (обновление) программы устройства.
Для этого:
- скачайте файл прошивки с сайта http://www.tekon.ru (внимание, не следует разархивировать файл прошивки);
- в Web-интерфейсе устройства выберите раздел Утилиты / Обновление ПО;
- нажмите кнопку Выберете файл и укажите загруженный файл прошивки
- нажмите кнопку Загрузить ПО
- следуйте приведенным инструкциям.
В этом же разделе отображается текущая версия прошивки КИО-2М
Общее время обновления прошивки устройства - около 2 минут.
Контроль доступа
В данном разделе можно изменить логин и пароль для доступа к WEB-интерфейсу устройства.
Внимание! Только для опытных пользователей
Дополнительно можно включить доступ к устройству по SSH-протоколу.
- Включить SSH доступ - вкл./откл. возможность подключения к устройству по SSH-протоколу.
Логин и пароль для доступа по SSH такие же (указаны выше), как и на доступ к WEB-интерфейсу устройства.
СХЕМЫ ПОДКЛЮЧЕНИЯ
Схемы подключения контроллера КИО-2МS идентичны схемам КИО-2М
Общие:
См. также схемы подключения в описании контроллера КИО-2МS
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Треск в динамике во время переговорной связи
В случае обнаружения треска во время переговорной связи через некоторе время после ее установки, следует вернуть контроллер в отдел ремонта (неисправен усилитель звука).
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании КИО-2М должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха КИО-2М непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
КИО-2М в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работоспособность КИО-2М периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.
УСЛОВИЯ ГАРАНТИИ
Гарантия на КИО-2М составляет 3 года с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства КИО-2М будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:
- несоблюдения правил транспортировки и условий хранения;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
