ВВЕДЕНИЕ

Контроллер инженерного оборудования (КИО) - является устройством согласования проводной TL-линии АСУД-248 с компьютерной сетью.

КИО представляет собой единый блок, обеспечивающий:

  • питание TL-концентраторов,
  • получение от них информации,
  • организацию переговорной связи,
  • ретрансляцию данных по компьютерной сети в рабочую программу диспетчера.

Использование КИО целесообразно, когда требуется объединить на одной диспетчерской несколько удаленно стояющих групп объектов. В таком случае, для каждой группы ставится один КИО, все КИО включаются в компьютерную сеть и устанавливается сетевое соединение между ними и АРМ-диспетчера.

Для работы с КИО необходимо, чтобы к АРМ-диспетчера был подключен специализированный телефонный аппарат USB для организации переговорной связи.

Общий принцип работы КИО следующий:

  • после включения питания и загрузки КИО пытается установить соединение с АРМ-диспетчера по IP-адресу, указанному в настройках КИО
  • после установки соединения КИО передает на АРМ-диспетчера по запросу данные с подключенных концентраторов
  • при установке ПГС соединение устанавливается от АРМ-диспетчера к КИО

Следовательно и АРМ-диспетчера и КИО должны "видеть" друг друга. Т.е. вы должны иметь возможность выполнить команду ping с АРМ к КИО и наоборот с КИО к АРМ.

Обычно КИО и АРМ-диспетчера располагаются в инфраструктуре одной локальной сети. Если КИО удален по Интернету, то вы должны либо использовать публичные IP-адреса, либо (и это более разумный вариант) создать виртуальную часть сеть (VPN), объединяющую все устройства диспетчеризация.

Некоторые вопросы диспетчеризации с использованием компьютерных сетей рассматриваются в статье, доступной по ссылке.

Число КИО подключаемых к ПК-диспетчера (или Пульт-ПК) с программой АСУД.SCADA - неограничено.

КИО использует (как минимум) следующие номера портов TCP, UDP:

Входящие подключения:

  • TCP 80 - доступ к WEB-интерфейсу контроллера
  • TCP 1720 - управления сессией IP-телефонии H.323
  • UDP 6000..6199 - IP-телефония H.323
  • RTP 5000..5199 - IP-телефония H.323

Исходящие подключения (на ПК-диспетчера):

  • TCP 5555 - передача телеметрической информации концентраторов

КИО представлен в нескольких исполнениях:





КИО-8(4)L поддерживается в ПО:

  • АСУД.SCADA 2.3.1 update 4
  • АСУД.SCADA 2.3.4 и выше
  • WinAlarm 876.хх
Внимание!!!​​​​
Если Вы хотите переделать Пульт АСУД-248 ПК8(4) в КИО-Linux, то следует иметь в виду, что прошивка КИО-L не работает со старыми платами Пульта ПК. Помотреть версию прошивки платы Пульта ПК можно в логах log.cgi. Введите в строке браузера http://IP Адрес KIO/cgi-bin/log.cgi или нажмите в меню "Диагностика" -> "Лог файл". После открытия страницы с логами нажмите Ctrl+f, в строке поиска напишите "Pult" и нажмите Enter. Должна найтись строка следующего содержания:

Apr 22 12:59:55 linuxkio cunhmd[193]: PultUSB firmware v. 0.8

Как видим версия прошивки в данном случае равна 0.8. Для корректной работы версия должа быть 0.6 или выше. В противном случае не будет происходить опрос направлений и не будет осциллограмм концетраторов, хотя КИО в орс-сервере будет со статусом "Подключен".

ВЕРСИЯ ПРОШИВКИ

Версию прошивки КИО-8(4)L имеет вид 6.хх и ее можно посмотреть в WEB-интерфейсе (подробнее см.далее).

Внимание!

В связи с изменением загрузчика через WEB-интерфейс нельзя выполнить даунгрейт (откат) с прошивок версии выше 6.70 (включительно), на версии прошивок ниже 6.70.
В случае необходимости выполнить такой откат, следует самостоятельно подготовить образ usb-флешки, как описано ниже в руководстве.

Прошивки версии 6.70 и старше могут быть установлены на все версии плат КИО-8(4)L
Прошивки версии до 6.70 не будут работать с новыми материнскими платами (выпуска с 11.2020) - КИО не будет загружаться.

Внимание!  Если у вас установлена прошивка 6.70 следует выполнить обновление прошивки на версии 6.77 (или выше)
В связи с тем, что проблема присутствует в загрузчике устройства, обновление прошивки 6.70 не может быть выполнено через WEB-интерфейс.
Следует выполнить перепрошивку загрузочной USB-флешки, подключив ее к ноутбуку и воспользовавшись руководством по подготовке загрузочной USB-флешки, подробнее см. далее.
Обращаем ваше внимание, что конфигурационные данные КИО (IP-адрес, IP-адрес ПК диспетчера) при выполнении процедуры обновления будут удалены.
Поэтому после обновления прошивки процедуру настройки КИО необходимо будет провести повторно.

6.82 от 22-02-2022

  • Возможность сброса TL-линии по питанию

6.77 от 20-04-2021

  • Исправлена работа UEFI загрузчика
  • Обноление прошивки 6.70 через WEB-интерфейс не допускается.
    Следует воспользоваться процедурой создания USB-флешки из образа, как описано далее.

6.70 от 28-09-2020 - Прошивка отозвана. Устройства должны быть обновлены до версии 6.77

  • Прошивка пересобрана под Linix 64-bit
  • Поддержка загрузки UEFI (новых материнских плат)
  • Не поддерживается откат прошивки через WEB на версию ниже 6.70

6.69 от 09-07-2020

  • Максимальная "блокировка" сокета в случае обрыва соединения составляет - 50 с.

6.68 от 11-06-2020

  • Поддержка  Wi-Fi USB-адаптеров

6.61 от 30-07-2018

  • Возможность сброса настроек с помощью кнопки PWR

6.60 от 04-07-2018

  • Возможность настройки параметров Громкости устройства

6.57 от 31-05-2018

  • Исправлено переключение модуля направления в 4-х проводный режим после ПГС (после любого первого переговора нельзя было провести измерение +12В между контактами ЛС2 и ЛС1-).

6.52 от 28-11-2017

  • Предоставление данных о состоянии устройства через SNMP-протокол

6.48 от 04-09-2017

  • Настройка DNS
  • Восстановлена работа функции PING

6.47 от 28-08-2017

  • Добавлены параметры RTP в dump.cgi - возможность анализ в SCADA состояния подключения по VoIP (аналог светодиода Передача на стороне КИО).

6.40 от 15-05-2017

  • первая отдаточная версия прошивки.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КИО-8(4)L должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

  • машинные помещения,
  • электрощитовые, т.д.

Не допускается:

  • механическое повреждение устройства;
  • прямое попадание жидкости и химических веществ на устройство;
  • интенсивное воздействие пыли, тепла и солнечного света на оборудование;
  • самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.

Ремонт КИО-8(4)L необходимо осуществлять в Текон-Автоматика.

КИО-8(4)L работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

N Наименование параметра Значение параметра
1 Число модулей направлений 4 или 8
2 Максимальное число проводных TL-концентраторов 124 или 248 (до 31 на каждое направление)
3 Питание 220В, 50 Гц

Подключение к розетке через штатную вилку

4 Потребление не более 250 Вт
5 Наличие источника бесперебойного питания Нет
6 Интерфейсы передачи данных TL-линия АСУД-248

Ethernet (RJ-45)

7 Стандарт передачи звука (VoIP, Ethernet) H.323
8 Протокол передачи телеметрической информации (Ethernet) TCP
9 Требуемая полоса пропускания Ethernet не менее 100 Кбод
10 Операционная система Linux
11 Рабочая температура от +1 до +50 Град.С
12 Степень защиты IP30
13 Габариты (ШхГхВ) не более, мм 446 x 427 х 88
14 Вес не более, кг 7,5

КОМПЛЕКТ ПОСТАВКИ

N Наименование Количество
1 КИО-8(4)L 1
2 USB-флеш-накопитель с ОС Linux и программным обеспечением 1
3 Шнур питания сетевой 1
4 Ножка для установки в вертикальном положении 1

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К работам по установке КИО-8(4)L допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В).

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

В КИО-8(4)L операционная система (ОС) и программное обеспечение загружаются с USB-флеш-накопителя, подключенного в UBS-порт КИО на лицевой панели.

В случае извлечения и потери USB-флеш-накопителя следует обратиться в отдел ремонта НПО Текон-Автоматика, либо самостоятельно сделать новый загрузочный накопитель (подробнее см. далее в разделе Устранение неисправностей).

Настройка устройства осуществляется через WEB-интерфейс.


Элементы индикации и управления

На корпусе КИО-8(4)L расположены следующие индикаторы и регуляторы.

Наименование Описание
Порог ШП Регулятор порога шумоподавления. Позволяет снизить фон и помехи в звуковом тракте от абонента к диспетчеру. Шумоподавитель работает по принципу «закрыт-открыт» (при уровне сигнала от абоненты ниже установленного значения, звук к диспетчеру не проходит).
Порог ТЛ Регулятор порога телеметрии. Позволяет настроить чувствительность модулей направления. В случае помех в линии связи (см. осциллограф направлений в программе OPC-сервер) рекомендуется снизить чувствительность - левое положение регулятора.
Передача Светодиод загорается при прохождении звуковой информации от диспетчера к абоненту. Позволяет проверить факт прихода звукового потока на устройство.
Светодиод под модулем направления Светодиод мигает приблизительно раз в секунду при обмене данными с рабочей программой.

Зеленый цвет сигнализирует о закоротке линии Л1

Тумблер Вкл/Выкл Производит включение/выключение питания КИО-8(4)L. На корпусе расположены 2 тумблера (с разных сторон), один из которых закрыт заглушкой. Тумблер закрытый заглушкой должен находится в положении «Вкл.».
PWR(RST) Кнопка включения/выключения. В случае если КИО-8(4)L не включился после перевода тумблера включения в положения «Вкл.» следует дополнительно однократно нажать кнопку.

Порядок включения/выключения

Подключить КИО-8(4)L к источнику бесперебойного питания (ИБП).

В общем случае для работы и настройки КИО-8(4)L не требуется подключение периферийного оборудования (монитор, клавиатура и т.п.)

Убедитесь что тумблер «Вкл/Выкл», находящийся под заглушкой, c обратной стороны КИО находится в положении «Вкл».

Переключите тумблер питания в положение «Вкл.». Если включения КИО-8(4)L не произошло дополнительно нажать на кнопку «PWR».

Если КИО включился только после нажатия «PWR», обратитесь по телефону в ремонтный отдел НПО Текон-Автоматика для устранения устранения данного дефекта.

Время загрузки КИО после включения - около 10 секунд.

Для выключения КИО-8(4)L следует однократно нажать кнопку PWR, дождаться завершения работы устройства (погаснет светодиод ШП), перевести тумблер в положение «Выкл.».

Меню загрузки устройства

Если к КИО подключить монитор и клавиатуру (хотя в подавляющем большистве случаев в этом нет необходимости, т.к. вся настройка выполняется в WEB-интерфейсе) и включить устройство, то на экране отобразиться меню загрузки
никакой
  • Normal boot (primary) -  раздел 1
  • Normal boot (secondary) -  раздел 2
  • Memtest86+ - выполнить тест оперативной памяти, установленной на устройстве
  • Factory Reset - сброс к заводским настройкам

Замечание!
Устройство  загружается либо с Primary, либо c Secondary  - при один из разделов (не важно какой) является основным, а второй резервным.
Если вы обновляете прошивку устройства через WEB, то можете заметить, что в резеврном разделе остается предыдущая версия прошивки.

Сброс к заводским настройкам

Для сброса настроек по умолчанию необходимо:

Для версии прошивки 6.61 и выше
  1. Следует нажать на кнопку PWR 3 раза с интервалом между нажатиями не более 1 секунды (любая другая комбинация или одиночное нажатие ведет к штатному завершению работы и отключению устройства).
  2. Дождаться окончания быстрого мигания светодиодов направления ЛС1

После это КИО загрузится с настройками по умолчанию.

Для версии прошивки 6.60 и ранее
  1. Подключить к КИО монитор, клавиатуру
  2. Включить устройство
  3. Дождаться меню загрузки
  4. Выбрать раздел Factory Reset

После это КИО загрузится с настройками по умолчанию.

CGI интерфейс

Только для опытных пользователей.

CGI интерфейс используется для получения различной дополнительной информации.

В подавляющем большинстве случаев эксплуатации КИО-8(4)L необходимости в использовании CGI интерфейса в явном виде нет.

Для отправки запроса следует открыть WEB-браузер и в строке Адрес ввести

http:// IP-адрес устройства /cgi-bin/ CGI

где

  • IP-адрес устройства - IP-адрес КИО
  • CGI - название CGI-скрипта

Пример вызова:

http://192.168.0.100/cgi-bin/log.cgi

Примеры CGI-вызовов

1. log.cgi

Отобразить данные лог-файла работы устройства.

Лог-файл перезаписывается при перезапуске КИО.

2. version.cgi

Отобразить данные текущей версии устройства.


version=5.08
machine=i686
devtype=cio
devrev=2
...

В переменной version отображается номер текущей прошивки.

3. netstat.cgi

Отобразить данные сетевых подключений.


Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address Foreign Address State User Inode PID/Program name
tcp 0 0 0.0.0.0:5355 0.0.0.0:* LISTEN 1009 3899 186/systemd-resolve
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 0 4228 196/lighttpd
tcp 0 0 127.0.0.53:53 0.0.0.0:* LISTEN 1009 3897 186/systemd-resolve
...

4. dump.cgi

Отобразить данные состояния КИО.


...
temp=42
mod_vol1=63
mod_vol2=63
mod_vol3=63
mod_vol4=63
mod_vol5=63
mod_vol6=63
mod_vol7=63
mod_vol8=63
mod_supply=0

4. uptime.cgi

Число секунд с момента включения устройства.


888525.05

РАЗМЕЩЕНИЕ И МОНТАЖ

КИО-8(4)L обычно устанавливается в телекоммуникационном шкафу.

Для обеспечения работы системы в случае отключения электроэнергии, КИО-8(4)L запитывается от ИБП.

Внимание! Если на материнской плате КИО-8(4)L присутствуют два сетевых интерфейса,
следует использовать тот, что ближе к jack-выходам звуковой карты.
Внимание! КИО-8(4)L должен быть заземлен по месту установки.
Заземляющая клемма расположена на лицевой панели КИО-8(4)L.

К направлениям КИО-8(4)L подключаются TL-концентраторы.

Подключение концентраторов

TL-концентраторы АСУД могут подключаться к КИО-8(4)L как по 4-х проводной, так и по 2-х проводной TL-линии связи.

Внимание! Все концентраторы (с функцией переговорной голосовой связи КУН, КТП) одного направления должны быть подключены либо по 4-х либо по 2-х проводной схеме.

При подключении по 2-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность подключения.

При подключении по 4-х проводной схеме следует использовать разъемы Л1+, Л1- на модуле направления, соблюдая полярность, для подключения телеметрии и разъемы Л2 – для подключения звуковой линии (соблюдение полярности не важно).

Режим работы направлений следует указать в WEB-интерфейсе (см. настройку устройства).

После включения питания КИО-8(4)L в линиях связи присутствуют следующие напряжения:

Параметр Значение
Между разъемами Л1+, Л1- 60 В (постоянный ток)
Между разъемами Л2 0 В
Между разъемами Л2 и Л1- 12 В

Рассмотрим варианты подключения проводников в многопарном кабеле при прокладке TL-линии связи при 4-х проводном подключении концентраторов (если подключение 2-х проводное, просто не учитывайте линии ЛС2 на рисунках).

Где:

  • Вариант 1 - Линия связи 1 (ЛС1) в одной витой паре, Линия связи 2 (ЛС2) - во второй. Это правильной, типовой вариант подключения линий связи. В этом случае задействованы 2-е пары проводников.
  • Вариант 2 - Не типовое решение. Может быть применен в некоторых случаях, если линия длинная и возникает большое падение напряжения. В этом случае можно объединить для ЛС1+ один провод из одной пары и один провод из другой пары проводников. Аналогично для ЛС1- и ЛС2. В этом случае задействованы 4-е пары проводников.
  • Ошибка - типовая ошибка подключения. Не допускается скрутка проводников одной витой пары и использование в одном направлении разных витых пар.

Подключение к TL-линии связи Концентраторов и Контроллеров.

Tl-pult kio.jpg

Где:

  • К - TL-концентратор
  • 120V - грозораздрядник на 120 В в схеме грозозащиты концентратора.

Основные моменты:

  • Контроллер должен быть заземлен по месту установки.
  • Максимальная длина линии связи одного направления зависит от типа кабеля и типа Контроллера (подбробнее см. TL-линия)
  • Если используется экранированный кабель:
    • экран должен быть заземлен только с одной стороны: со стороны Контроллера.
    • экраны приходящего и уходящего кабелей следует соединить между собой в точке подключения Концентратора (экран должен быть целостным по всей длине линии связи)
    • использование экрана для заземление Концентратора от Контроллера не рекомендуется. Допускается только для короткой линии связи (в рамках одного дома).
  • Концентратор должен быть заземлен по месту установки. В противном случае не будет срабатывать схема грозозащиты Концентратора.

НАСТРОЙКА КОНТРОЛЛЕРА

Внимание! Если на КИО присутствуют два сетевых интерфейса,
следует использовать тот, что ближе к jack-выходам звуковой карты.

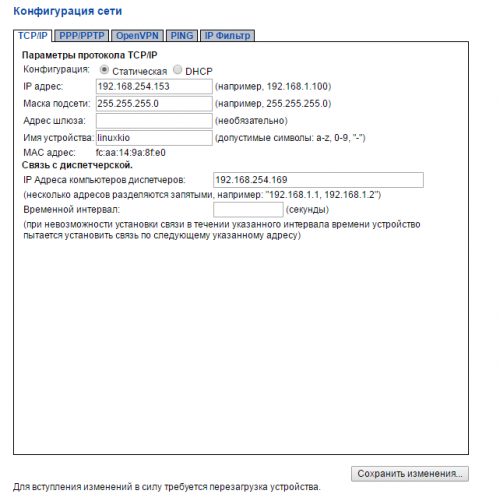

Настройка КИО-8(4)L подразумевает под собой ввод параметров сетевого подключения.

Для настройки КИО-8(4)L необходим ПК (или ноутбук) с сетевой картой. Также можно использовать USB Wi-Fi адаптер.

Процесс настройки осуществляется через Web-интерфейс.

Для выполнения настройки необходимо:

  • подключить разъем RJ45 КИО-8(4)L сетевым кабель (кроссовер) к сетевой карте ПК;
  • настроить сетевой интерфейс ПК, указав следующую конфигурацию TCP / IP:
    • IP-адрес 192.168.1.1 (или любой другой из сети 192.168.1.0, кроме 192.168.1.100),
    • маска 255.255.255.0,
    • шлюз - можно не указывать.

Запустить Web-браузер, например: Yandex или Chrome.

Указать в поле Адрес http://192.168.1.100 и нажать «Ввод».

Появится окно «Контроллер Инженерного Оборудования». Выбрать меню «Конфигурация» слева.

В появившемся диалоге ввести логин и пароль

Далее перейти на страницу Конфигурация сети \ TCP/IP.

Внимание, важно!
В целях информационной безопасности следует сменить заводские логин и пароль на доступ к устройству при первой настройке устройства.
Также следует настроить параметры Брандмауэра Меню Конфигурация сети \ IP фильтр (подробнее см. далее)

Также необходимо указать режим работы Модулей направлений (подробнее см. далее). Настройка подключенных концентраторов осуществляется в ПО Tekon OPC-сервер на АРМ-диспетчера


Описание элементов WEB-интерфейса настройки КИО-8(4)L

Конфигурация сети

В открывшемся окне в разделе «Конфигурация сети» необходимо ввести общие сетевые настройки.

Внимание!
Для вступления настроек в силу следует перезагрузить устройство с помощью меню
Утилиты \ Системные команды.
TCP/IP
Общие настройки сетевого подключения.
Kio new confnet.PNG
  • Конфигурация:
    • Статическая - явно указывать IP-адрес полученный от провайдера
    • Динамическая - IP-адрес будет выдан устройству при подключении его к сети
  • IP-адрес
  • Маска подсети
  • Адрес шлюза
  • Имя устройства - необязательный параметр
  • DNS1 - DNS-адрес первого сервера
  • DNS2 - DNS-адрес второго сервера
  • MAC-адрес - MAC адрес устройства (только чтение)

Связь с диспетчерской

  • IP Адреса компьютеров диспетчеров - IP-адрес (или адреса через запятую) АРМ-диспетчера
  • Временной интервал - интервал в секундах. При невозможности установки связи в течении указанного интервала времени устройство пытается установить связь по следующему указанному адресу)

Обычно достаточно указать один IP-адрес АРМ-диспетчера. Указание нескольких адресов может использоваться в случаях настройки резервирования канала передачи данных.

Внимание!
Если вы выполняете первоначальную настройку КИО-8(4)L , то после изменения
IP-адреса, маски сети и перезагрузки устройство, вам может потребоваться также
изменить сетевые настройки на ПК, с которого вы осуществляете настройку, чтобы снова
получить доступ к КИО-8(4)L.
При этом в WEB-браузере в строке Адрес следует вводить новый, ранее указанный
в настройках IP-адрес устройства.
PPPTP
Настройка для опытных пользователей.

Параметры настройки клиента для подключения к PPPTP или PPPoE серверу. Данные настройки определяются провайдером компьютерной сети в случае организации защищенных VPN-соединений.

Kun ip new vpn.PNG

Обратите внимание, что следует корректно указать значение параметра MTU для выбранного типа подключения:

  • PPTP - 1474
  • PPPoE - 1492

Отключить локальный интерфейс - соединение будет разрешено только через защищенный канал. В противном случае доступ к устройству возможен и через VPN и по "исходному IP-адресу". Данную опцию следует включать после тестовой проверки VPN-подключения.

См. также VPN-подключение IP-устройств

OpenVPN
Настройка для опытных пользователей.

Параметры настройки клиента работающего с OpenVPN-сервером.

Kun ip new openvpn.PNG

Отключить локальный интерфейс - соединение будет разрешено только через защищенный канал. В противном случае доступ к устройству возможен и через VPN и по "исходному IP-адресу". Данную опцию следует включать после тестовой проверки VPN-подключения.

См. также VPN-подключение IP-устройств

PING
Настройка для опытных пользователей.

Данный функционал следует использовать в случае проблем в работе КИО-8(4)L (устройство периодически "теряется" в сети) при его установки за роутерами или модемами.

Kun ip new ping.PNG
  • Периодический PING - включить / отключить функционал
    • Целевой адрес - адрес по которому отправлять ping-запросы (обычно ПК диспетчера)
    • Временной интервал - интервал времени между отправкой ping-пакетов (рекомендованное значение 300 сек.)
    • Обновить параметры DHCP - выполнить повторный запрос информации полученной по DHCP при не получении ответа на ping-запросы. Флажок устанавливать только если IP-адрес устройства получается по DHCP.
IP Фильтр

Настройка брандмауэра (firewall) на устройстве.

Внимание!
Рекомендуется всегда включать брандмауэр.
В обязательном порядке - при размещении устройства
в публичных сетях (сети Интернет), где возможен несанкционированный доступ к устройству
посторонних лиц, в случае если вы не используете VPN-подключение.

Kun ip new firewall.PNG
  • Включить фильтрацию IP - вкл./откл. брандмауэра
    • Разрешенные IP-адреса - список из max 5 IP-адресов

При включении брандмауэра запросы к КИО-8(4)L c IP-адресов, которые отсутствуют в списке разрешенных, будут игнорироваться.

Можно указывать диапазон IP-адресов в виде 192.168.1.0/24 (указывает диапазон адресов 192.168.1.1 - 192.168.1.254)

Будьте внимательны при указании списка разрешенных адресов, чтобы не потерять доступ к устройству.

Обычно разрешенные адреса:

Для просмотра IP-адреса вашего ПК, с которого вы осуществляете настройку можно воспользоваться ресурсом myip.ru

Если вы используете DHCP для получения IP-адреса - это никак не влияет на настройки брандмауэра.

Если используется PPTP подключение (или OpenVPN), то при настройке брандмауэра следует также указать IP-адрес VPN-сервера!

SNMP
 Настройка для опытных пользователей.

Предоставление параметров о состоянии устройства по протоколу SNMP.

Kun ip new snmp.PNG

Подробнее см. описание Текон SNMP

Модули направлений

Следует указать режим работы каждого модуля направления TL-линий связи:

  • 2-х проводный (используется только ЛС1)
  • 4-х проводный (используется ЛС1 и ЛС2)




Аудио

Общие параметры настройки громкости устройства:

  • Громкоговорители - уровень громкости в динамиках КИО-8(4)L
  • Микрофоны - уровень чувствительности микрофонов КИО-8(4)L

Значение по умолчанию - 100%.

Возможность регулировки есть в диапазоне от 50 до 150%. После изменения значения следует нажать кнопку Сохранить. Изменения уровня громкости вступает в силу немедленно, перезагрузка устройства не требуется.

Настройка влияет на все каналы переговорной связи КИО-8(4)L.

Kun ip new audio.JPG

Вы можете выполнить аналогичную настройку громкости в ПО АСУД.SCADA вызвав меню Дополнительно / Сессия Н.323


Пожарный режим

Начиная с прошивки 5.71 данная настройка позволяет реализовать режим переговорной связи лифта для пожарных аналогично устройству УПСЛ-М

Kunip fireman.PNG
Связь устанавливается между указанными:
  • переговорным устройством, подключенным к аналоговому входу  КУН-IP (кабиной лифта)
  • ПГУ-RS

Активации перехода в пожарный режим происходит по дискретному сигналу (переход в режим "перевозка пожарных подразделений (фаза 2)"), подключенному на дискретный вход КУН-IP или ПГУ-RS.
По-необходимости, можно указать инверсию данного сигнала.

Сигнал перехода в пожарный режим может быть также подключен параллельно любой кнопки вызова КУН-IP . В этом случае следует дополнительно использовать резистор с R=7.5 кОм, включенный последовательно.

В режиме перевозки пожарных подразделений у абонента в лифте остается возможность вызова диспетчера.
Для этого следует нажать кнопку "вызов" в кабине лифта.

Плагины

В устройстве реализована поддержка LUA-плагинов, расширяющих функциональные возможности устройства.

Общее описание плагинов см. здесь

Описание API-плагинов для самостоятельного изучения см. на github.com

Плагины доступны для загрузки на странице tekon.ru

Для получения дополнительной информации обратитесь в техническую поддержку.

Дополнительные опции



Диагностика

Страница может некорректно отображаться в браузере IE.

Страница позволяет посмотреть различную диагностическую информацию о работе устройства, а также выполнить отправку ping-пакетов

{{#ifeq:КИО | КИО |

|Для концентраторов КУН-IP доступен вывод расширенной информации на странице Диагностика:

  • Общей информации
  • Состояния дискретных входов
  • Состояния каналов переговорной связи
  • Состояние каналов управления
  • Состояние датчиков температуры
  • Состояние устройств ПГУ-RS
Указанные данные обновляются в реальном времени. И могут быть использованы для проведения полноценной диагностики состояния устройства без необходимости его настройки в программном обеспечении. Общая информация
Kun ip diag total.PNG
Состояние дискретных входов
Kun ip diag sensor.PNG
Состояние каналов переговорной сязи
Kun ip diag pgu1.PNG
Kun ip diag pgu2.PNG

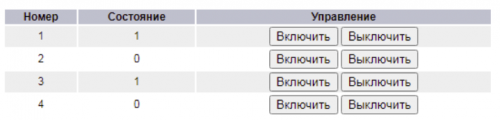

Состояние каналов управления
Kun ip diag upr.PNG
Состояние каналов измерения температуры
Kun ip diag temp.PNG
Состояние подключенных устройств ПГУ-RS
Kun ip diag pgurs.PNG





Системные команды

Управление устройством

По нажатию кнопки Перезагрузить устройство ... - КИО-8(4)L будет перезагружен. По нажатию кнопки Сброс питания TL-линий - линии связи контроллера будут сброшены по питанию примерно в течении 40 секунд.

Обновление прошивки

В некоторых случаях, для улучшения качества работы КИО-8(4)L, может потребоваться перепрошивка (обновление) программы устройства.

Kun ip new update.PNG

Для этого:

  1. скачайте файл прошивки с сайта http://www.tekon.ru (внимание, не следует разархивировать файл прошивки);
  2. в Web-интерфейсе устройства выберите раздел Утилиты / Обновление ПО;
  3. нажмите кнопку Выберете файл и укажите загруженный файл прошивки
  4. нажмите кнопку Загрузить ПО
  5. следуйте приведенным инструкциям.

В этом же разделе отображается текущая версия прошивки КИО-8(4)L

Общее время обновления прошивки устройства - около 2 минут.

Контроль доступа

В данном разделе можно изменить логин и пароль для доступа к WEB-интерфейсу устройства.

Kun ip new dostup.PNG
Внимание! Только для опытных пользователей

Дополнительно можно включить доступ к устройству по SSH-протоколу.

  • Включить SSH доступ - вкл./откл. возможность подключения к устройству по SSH-протоколу.

Логин и пароль для доступа по SSH такие же (указаны выше), как и на доступ к WEB-интерфейсу устройства.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

  1. Подключение КИО-8(4)(L)

АРМ:

  1. АРМ АСУД-248 на базе ПК
  2. АРМ АСУД-248 на базе Пульт-ПК
  3. Подключение аппаратуры АСУД-248 верхнего и нижнего уровня

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Создание новой загрузочной флешки

В некоторых случаях (в связи с поломкой или потерей) может потребоваться замена загрузочной флешки КИО-8(4)L.

Вы можете запросить новую флешку в НПО "Текон-Автоматика", либо подготовить ее самостоятельно.

Способ создания флешки отличается в зависимости от версии контроллера КИО.

Новым способом вы сможете создать прошивку для всех версий  КИО.

Старым - только для КИО выпуска до 11.2020 (версия прошивки на котором была ниже 6.70)



Новый способ

Для самостоятельной подготовки необходимы:

Последовательность операций:

  1. разархивировать .zip файл образа (размер файла-образа: usb.img - около 500 Мб)
  2. подключить флешку к ПК
  3. запустить программу Rufus

Указать следующие параметры настройки

После создания загрузочной флешки и загрзуки КИО,  вы можете выполнить обновление прошивки на актуальную версию через WEB-интерфейс.
Замечание.
Актуальная версия программы Руфус не работает под XP. Последняя версия, работающая под XP - 2.18

Старый способ

Для самостоятельной подготовки необходимы:

Последовательность операций:

  1. разархивировать .zip файл образа (размер файла-образа: usb.img - около 500 Мб)
  2. подключить флешку к ПК
  3. запустить программу Win32DiskImage
  4. Выбрать в Device флешку (там отображаются только USB-флеш диски)
  5. выбрать Img-файл (usb.img)
  6. нажать Write
  7. дождаться завершения операции записи
Замечание.
При старте программы Win32DiskImage может возникать ошибка "... Error 50...",
следует просто нажать Ок.

На флешку будет записана версия 6.61 с настройками по-умолчанию.

ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ

При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.

В части воздействия климатических факторов внешней среды при транспортировании КИО-8(4)L должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.

После транспортирования при отрицательных температурах или повышенной влажности воздуха КИО-8(4)L непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.

КИО-8(4)L в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работоспособность КИО-8(4)L периодически отслеживается программным обеспечением с диспетчерского пункта, поэтому дополнительных периодических проверок не требуется.

УСЛОВИЯ ГАРАНТИИ

Гарантия на КИО-8(4)L составляет 3 года с момента продажи.

Текон-Автоматика не гарантирует, что аппаратные средства КИО-8(4)L будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что оборудование обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.

Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования (RS-232, RS-485 и др.) и самого оборудования, возникших в результате:

  • несоблюдения правил транспортировки и условий хранения;
  • форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
  • нарушения технических требований по размещению, подключению и эксплуатации;
  • неправильных действий при изменении кода микропрограмм (перепрошивке);
  • использования не по назначению;
  • механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
  • воздействия высокого напряжения (молния и т.п.).
