IP-COM.EXE

Введение

Версия программы

1.2.0.18 04.10.2022
 + вариация на тему 1.2.0.17
1.2.0.17 16.02.2022
 + изменены значения тайм-аутов
 + улучшена работа на разных скоростях
1.2.0.9 02.06.2021
 + настройка скорости в режиме эмуляции КЦС-IPM
 + изменена иконка приложения
1.0.1   15.05.2018

Назначение

Утилита предназначена для опроса приборов учета и/или сторонних устройств, подключенных к АРМ-диспетчера через преобразователь RS-485/RS-232.

При этом при регистрации таких устройств в программе ASUDBase следует в настройках подключения указывать:

• Мастер - прямое IP
• IP-адрес - 127.0.0.1
• Порт - IP-порт указанный в настройках программы, по умолчанию 5000.

Утилиты сама не осуществляет опрос, она лишь транслирует запросы  из/в СОМ-порт. Опрос осуществляет либо ОРС-сервер, либо KCSLogger.

Дополнительно

В качестве дополнительной возможности утилита также позволяет в тестовых целях подключить к АРМ RS-концентраторы через преобразователь RS-485/RS-232, настроив их в ПО ОРС-сервер, так как будто они подключенные через IP/RS конвертер (предпочтительнее) либо  КЦС-IPM.

При этом в настройках IP/RS конвертера, КЦС-IPM указать

• IP-адрес - 127.0.0.1
• Порт - 5000

В настройках RS-концентраторов:

• Интерфейс UART - RS485-0

Кроме того утилита может использоваться для выполнения записи настроек каналов концентратора КТП-2 исп. TL-RS через сторонний преобразователь USB - RS-485.

Запуск программы

Первый запуск программы следует выполнить под пользователем с административными правами. При установке флажка Запускать при старте Windows - программа будет впоследствии запускаться автоматически после запуска Windows.

Возможные параметры запуска:

• /log - включить протоколирование работы
• /auto - автоматически нажать кнопку Старт

Настройка программы

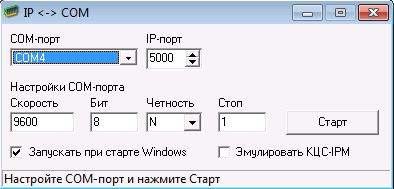

Настройка программы:

• COM-порт - номер COM-порта
• IP-порт - IP-порт, на который программа ожидает подключение (по умолчанию 5000)
• Параметры COM-порта - скорость/число бит данных/четность
• Эмулировать КЦС-IPМ - позволяет опрашивать устройства, настроенные в ОРС-сервере, как подключенные через КЦС-IPM.

Режим эмуляции КЦС-IPM следует использовать только, если вам это действительно необходимо.
При этом следует учитывать, что корректно  будут настраиваться параметры COM-порта, где число стоповых бит = 1.

Работа с программой

После настройки параметров следует нажать кнопку Старт.

Если при этом возникает ошибка "Ошибка эмуляции КЦС-IPM: порт 80 занят" (был включен соответствующий флажок), следует проверить, что на АРМ не занят порт tcp:80. Убедиться, что:

• не запущен эмулятор КУН-IP
• не включен WEB-модуль в SCADA
• для Windows 10 смотри замечание в описании эмулятор КУН-IP

После старта программа будет ожидать подключение на указанный IP-порт и транслировать весь полученный трафик в выбранный COM-порт.

При сворачивании программа скрывается в трей.

Замечание о подключении преобразователь Меркурий 221

Замечено, что отключение одного из проводов А или В от RS-концентратора вызывает постоянное формирование преобразователем случайного набора байт в COM-порт.
