WEB-модуль

Введение

Версии модуля

3.0 от 07-12-2023

• Восстановлено оформление страниц (bootstrap)

2.6 от 14-06-2018

• Добавлено отображение состояния КУН-IP, КИО

2.5 от 02-02-2018

• Реализована поддержка Bootstrap

Назначение

В версиях АСУД.SCADA 2.0 и выше доступен Web-модуль удаленного мониторинга.

Модуль (файл Web.psm) располагается в папке ...\Scada\modules. По необходимости он может быть загружен с сайта tekon.ru

Модуль позволяет подключиться к ПК-диспетчера с удаленного ПК (ноутбука, смартфона, планшета) с помощью любого Web-браузера (IE, Chrome, Safari и др.) и отображает в табличной форме информацию о работе диспетчерской.

Реализуемые функции:

1. работа с журналом событий
   1. отчет о текущих активных сигналах
   2. отчет обо всех событиях за текущие сутки
   3. отчет о работе программы АСУД.SCADA за последние 15 дней.
2. работа с журналом переговоров диспетчера
   1. отчет о переговорах за текущие сутки
   2. прослушивание выбранного переговора**
3. отображение экрана диспетчерской машины
4. отображение состояние IP-устройств
   1. КИО
   2. КУН-IP

** - доступно не для всех браузеров.

WEb-модуль работает в течение 1 часа после запуска АСУД.SCADA без ограничений. Для полноценной работы модуля требуется приобретение лицензии.

Настройка

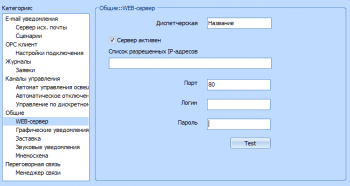

В АСУД.SCADA перейти в режим Администрирования и выбрать меню Сервис \ Настройки...

Доступные настройки:

• Диспетчерская - наименование объекта, которое будет отображаться на web-странице
• Сервер активен - флаг, определяющий активен ли модуль
• Список разрешенных IP-адресов - список адресов через запятую. В случае если поле пустое - доступ разрешен с любого IP-адреса.
• Порт - номер TCP-порта используемый модулем для приема входящих подключений. Если Пульте-ПК не установлено стороннего программного обеспечения, использующего 80 порт, рекомендуется указывать номер порта - 80.
• Логин, Пароль - имя пользователя и пароль для доступа. Если поля пустые авторизация по логину и паролю не используется.

Нажатие на кнопку Тест приведет к открытию в браузере страницы с данными модуля (если вы только что поставили флажок Сервер активен, то следует перед нажатием кнопки Тест нажать Применить).

Примеры отображения данных

•

  Главная страница

•

  Активные сигналы

•

  Все сигналы

•

  Переговоры диспетчера

•

  Статистика работы

•

  Состояние IP-устройств

•

  Состояние КУН-IP + Тест ПГУ

Дополнительно

с версии 2.4

В настоящее время следует обратить внимание на WEB REST API

Для предоставления данных учета ресурсов во внешние информационные системы доступны два запроса

1. /cgi-bin/dbinfo.cgi

Информация о регистрации приборов учета в БД


exitcode=0
104;1;Первая;1;1;;;0;1;0;ВИС.Т;1001;1;
112;1;Первая;1;1;;;0;1;8700772;ETKI;4;0,01;

, где в каждой строке содержатся следующие данные разделенные символом ";"

• 104 - идентификатор точки учета (уникальный по БД)
• 1 - идентификатор улицы
• Первая - название улицы
• 1 - идентификатор дома
• 1 - номер дома
• - корпус
• - строение
• 0 - номер квартиры (0 - общедомовой учет)
• 1 - идентификатор ресурса (1- ХВ, 2 - ГВ, 3 - ЦО, 4 - Эле)
• 0 - идентификатор (серийный номер) прибора учета
• ВИС.Т - название прибора учета
• 1001 - идентификатор типа прибора по БД ( < 1000 - импульсные приборы, > 1000 - цифровые).
• 1 - коэффициент пересчета (актуален только для импульсных счетчиков с идентификатором типа < 1000).

2. /cgi-bin/dbnow.cgi

Информация о текущих результатах измерений


exitcode=0
101;10001;-100;13.12.2016 16:26:13;
101;10002;-100;13.12.2016 16:06:34;
101;10020;0;13.02.2015 15:15:44;
101;10021;0;13.02.2015 15:15:44;

, где в каждой строке содержатся следующие данные разделенные символом ";"

• 101 - идентификатор точки учета (уникальный по БД)
• 10001 - идентификатор параметра (см. справочник параметров БД)
• -100 - значение параметра
• 13.12.2016 16:26:13 - дата последнего измерения
