Введение

Версия:

05-06-2024
 ++ Исправлена ошибка "Неверный дескриптор окна"
    При добавлении устройств расширения.
12-05-2021
 ++ Переработан интерфейс утилиты
 ++ Добавлены эмуляторы RS-устройств
1.3 13.09-2018
 ++ Кнопка ПГС отжимается только при соединении из SCADA
 (либо по флажку Вкл/Откл ВСЕ
1.1 02.04.2018
 ++ УПСЛ
 ++ Информация о подключении ОРС-сервера
 ++ Незначительные улучшения интерфейса
1.0 29.06.2017

Назначение

Эмулятор концентратора КУН-IP предназначен для тестового формирования сигнала в АСУД.SCADA в демонстрационном режиме работы без необходимости подключения реального оборудования.

Основные функциональные возможности:

  • эмуляция работы КУН-IP всех версий
  • управление состоянием дискретных входов (замкнут/разомкнут)
  • управление состоянием реле (включено/выключено)
  • управление показаниями датчиков температуры
  • управление состоянием кнопок вызова
  • управление состоянием внешнего питания
  • опция автоматического изменения состояния входов КУН-IP с заданной периодичностью
  • возможность эмуляции  RS-устройств, подключенных к КУН-IP

Подробнее см. Демонстрационный режим SCADA



Запуск программы

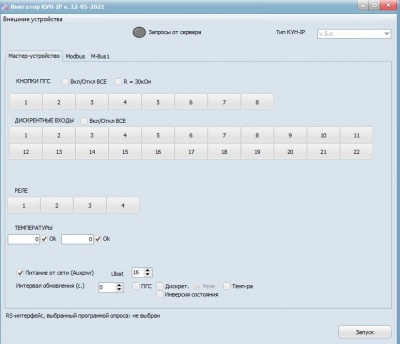

Imitator kunip1.JPG

После запуска программы можно по необходимости добавить внешние устройства (см. раздел главного меню)  и  далее нажать кнопку Запуск.

После этого следует выполнить:

  • настройку концентратора в Tekon OPC-сервер (используйте в качестве IP-адреса значение 127.0.0.1)
  • визуализацию его сигналов в Tekon Scada.

Установка флага "Не прятать окно" - позволит окну постоянно находится поверх других окон.

Внимание! Важные замечания

1. Для работы утилиты на ПК должны быть свободны TCP-порты 80, 5000. В противном случае программа уведомит об ошибке.

2. В связи со спецификой реализации Драйвера КУН-IP, в случае если в процессе работы ОРС-сервер не подключается к эмулятору, следует:

  • нажать кнопку Запуск в эмуляторе
  • открыть конфигуратор ОРС-сервера
  • закрыть конфигуратор ОРС-сервера

3. В Windows 10 порт 80 по умолчанию занят. Необходимо:

  • зайти в "Панель управления" -> "Программы" -> "Включение или выключение компонентов Windows"
  • найти "Службы IIS" -> "Службы Интернета" -> "Безопасность"
  • снять галочку с "Фильтрация запросов OK"
  • подождать применения параметров и перезагрузить компьютер.

Работа с программой

После настройки концентратора в программном обеспечении вы можете изменять состояние информационных входов в ручном режиме (или включить автоматическое изменение) и наблюдать реакцию в программе SCADA.

Индикаторы:

  • Запросы от сервера - горит зеленым если ОРС-сервер успешно подключился к программе. Иначе смотри замечания выше.

Органы управления:

  • Кнопки ПГС - позволяют имитировать нажатие кнопки вызова. Кнопка будет отжата автоматически при включении ПГС в SCADA.
  • Дискретные входы - позволяют имитировать замыкание / размыкание выбранного дискретного входа.
  • Реле - отображают состояние реле управления. Состоянием Реле - управляет OPC-сервер по команде из SCADA. Поэтому нажимать кнопки в программе в общем случае не рекомендуется, т.к. ОРС-сервер будет возвращать положение кнопки в исходное состояние.
  • Температуры - позволяют указать цифровое значение.
    • Пустое значение = 0
    • Флаг ОК - показания датчика корректны (иначе синий восклицательный знак в SCADA)
  • Питание от сети - имитация отключения КУН-IP от сети 220В.
  • Ubat - напряжения батареи АКБ
  • Интервал обновления (с) - интервал в секундах автоматического случайного изменения состояния указанных информационных входов (0 - не изменять состояний):
    • ПГС - кнопок ПГС
    • Дискрет. - дискретных входов
      • Если установлен флаг Инверсия состояния, то дискретные входы будут просто все замыкаться / размыкаться
    • Реле - не использовать
    • Темп-ра - значений температуры (значения температуры будут просто увеличиваться)

Подробнее см. Демонстрационный режим SCADA


Добавление внешних устройств

Начиная с версии 12-05-2021 утилита позволяет добавить эмуляцию подключения различных RS-устройств к КУН-IP, так как если бы эти устройства были подключены на один из интерфейсов RS-485 концентратора.

Для добавления устройства выберите раздел главного меню Внешние устройства \ Добавить \ ...  и укажите тип добавляемого устройства.

Modbus

Добавьте устройство Modbus

Imitator kunip modbus.JPG

Выполните предварительную настройку устройства:

  • Название - просто наименование отображаемое в шапке
  • RS-интерфейс - интерфейс КУН-IP, к которому условно подключено устройство
  • Устройство активно - установите флаг, если устройство должно отвечать на запросы

Число секунд с последнего опроса  - это информационный параметр, отображающий как давно устройство отвечало на запросы

Далее укажите специфичные параметры устройства:

  • Адрес устройства - укажите адрес устройства в RS-линии
  • Таблица регистров - вы можете менять значение выбранного регистра и наблюдать изменения в опросной программе

Эмулятор поддерживает чтение регистров и запись в регистры Coils и HoldReg

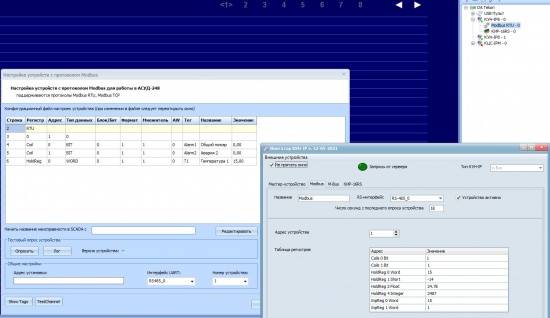

После настройки устройства в ОРС-сервере вы сможете выполнить его тестовый опрос и визуализацию данных в  SCADA.

Запись вида HoldReg 0 Word - означает, что это банк HoldReg, регистр номер 0, тип данных Word

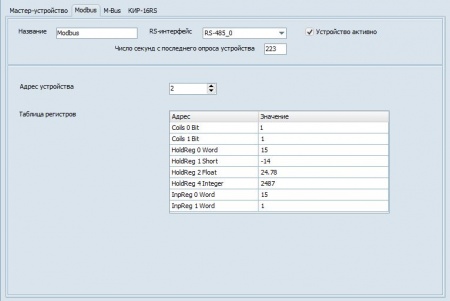

Imitator kunip modbus2.JPG

M-bus

Добавьте устройство M-bus. Это пример простого квартирного счетчика тепла без возможности изменения значений.

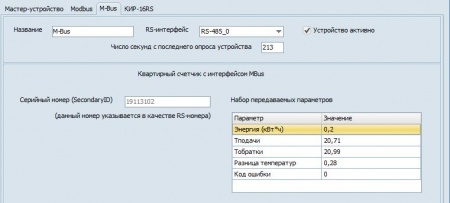

Imitator kunip mbus.JPG

Вы можете использовать данное устройство для тестового опроса с помощью программы KCSLogger, зарегистрировав предварительно счетчик в программе ASUDBase,
указав в качестве типа прибора учета - универсальный драйвер M-Bus.

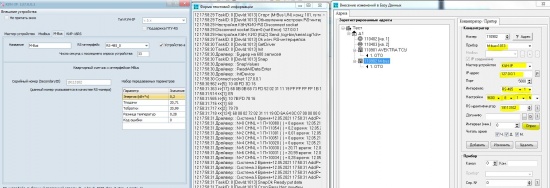

Imitator kunip mbus2.JPG

Данные с прибора могут быть визуализированы в SCADA с помощью драйвера DATABase в Tekon OPC-сервер
