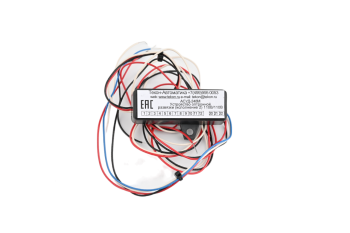

Устройство оптронной развязки

ВВЕДЕНИЕ

Выпуск устройства прекращен.

С 05.2024 следует использовать Устройство оптронной развязки универсальное

НАЗНАЧЕНИЕ

Оптронная развязка предназначена для снятия информации с контрольных точек, находящихся под напряжением 12В, 24В, 110В, 220В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Варианты исполнения:

Исполнение	Uвх1 (В)	Uвх2 (В)
1	24 (24 - 28)В	24 (24 - 28)В
2	110	110
3	220	220
4	110	220
5	12	110
6	110	48
7	48	48
8	12	12
9	110	24
10	220	24

Вы также можете использовать оптронную развязку исполнения 1 для измерения напряжения 48В в одной точке.
Для этого вам необходимо последователь соединить входы оптронной развязки:

• Вход 1 (+)  к точке
• Вход 1 (-) к Вход 2 (+)
• Вход 2 (-)  к точке

При этом используйте любой из выходов оптронной развязки



УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Токовые выходы оптронной развязки (четыре провода на входе) подключаются к любым дискретным входам концентраторов.

Может быть использована для подключения к электрической цепи безопасности лифтов, не имеющей информационного сигнала о срабатывании цепи безопасности.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неточность маркировки выходов

В 2019 году была выпущена партия оптронных развязок (возможно только исп.1), в которой были неверно промаркированы выходы. Корректная маркировка следующая:

• Вх2. —--> Вых.1
• Вх1. —--> Вых.2

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

1. Оптронная развязка

Для оптронной развязки старого типа (три провода на входе), при подключении к цепи переменного тока выходы оптронной развязки подключаются:

• КУН-2Д.1, КУН-2Д к 1 .. 4 дискретным входам.
• КУН-2ДМ - к 3 и 4 дискретным входам.
• КУН-IPM - к 1 .. 4 дискретным входам.
