УМ-31

Материал из TekonWiki
Перейти к: навигация, поиск

Введение

Требуется обновление KCSLogger до версии 14-11-2018.

АСУД-248 допускает подключение любых УСПД УМ-xxRTU.

Для каждого электросчетчика, подключенного к УМ требуется отдельный Драйвер EXT-модуля типа EXT.

Т.е. суммарное число драйверов на один УМ равно суммарному числу электросчетчиков на данном УМ.

Тип УСПД
Название УМ-хх
Вид прибора учета
Интерфейсы RS-232
Параметры интерфейса Настраиваются
RS-идентификатор Не используется
Возможность подключения к КЦС-IPM
Предварительная настройка

устройства

Настраивается в соответствии с РЭ

Настройка прибора

Перед подключением АСУД-248, УМ должен быть полностью настроен в соответствии с Руководством по эксплуатации производителя:

  • введена таблица приборов
  • проверена связь с устройствами.

Подключение к АСУД-248

Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с УМ по интерфейсу RS-232, при этом не занимается основной интерфейс УМ, обеспечивающий передачу данных в энергосбытовую организацию.

АСУД-248 допускает подключение любых УСПД УМ-xxRTU.

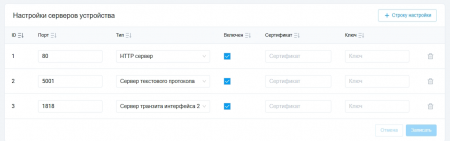

Тракт передачи данных:

Для каждого прибора учета, подключенного на УМ, должен быть приобретен Драйвер EXT-модуля типа EXT.

КЦС-IPM

Интерфейс подключения RS-232
Доп.питание интерфейса счетчика
Число подключаемых счетчиков 1
Объем передаваемых данных Данные регистрации устройств, Текущие (мгновенные) значения, Посуточный архив.
Возможность корректировки времени счетчика Нет
Дополнительно

Объем передаваемых данных

Служебная информация

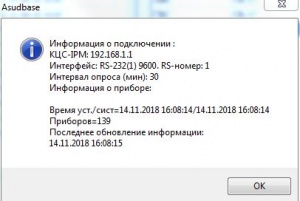

Данные отображаются по двойному клику на устройстве в окне Шаг 2 программы ASUDBase

Служебные данные

Где:

  • Время уст. (УМ) отображается просто, как время ПК.
  • Приборов - число устройств зарегистрированных в памяти УМ.

Среднее время получения данных: ? c.

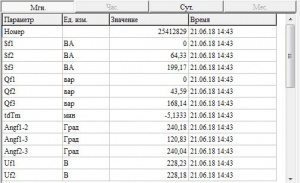

Текущие результаты измерений

Текущие результаты измерений

Где:

  • Номер - серийный номер подключенного электросчетчика. Отображается для проверки, должен соответствовать номеру в поле Идент. справа.
  • Параметр tDm - отображает расхождение времени прибора с временем УМ.
  • Время - время УМ (время считывания данных со счетчика), а не время обновления данных по часам ПК (как для других приборов).

Подсвеченные параметры (подсвечено название параметра) доступны для изменения из программного обеспечения.
Для изменение параметра из программы ASUDBase следует выбрать параметр, нажать правую кнопку мыши, выбрать "Записать значение".

Если подсвечено значение параметра, то это говорит о выходе значения за граничные значения.

Среднее время получения данных: ? c.

Архивные данные

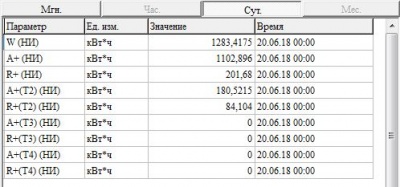

Посуточный архив

Среднее время получения одной архивной записи: ? c.

Регистрация в программе ASUDBase

Для удобства регистрации в ASUDBase счетчиков, подключенных к УМ, реализована возможность автоматического переноса регистрационный информации из УМ в БД original.gdb

Поэтому рекомендуется, чтобы в момент настройки ASUDBase, УМ был полностью настроен и проверена связь с приборами учета.

В программе ASUDBase следует предварительно добавить адрес УМ (адрес дома).

С помощью программы IPSET.EXE установить параметры КЦС-IPM:

  • 9600
  • 8
  • N
  • 1

Для переноса конфигурации следует воспользоваться программой KCS DEMO.EXE.

В программе следует:

  • указать данные подключения к УМ
    • IP-адрес КЦС-IPM
    • RS-номер установить в 1
  • выбрать драйвер um31.drv
  • в поле Доп.инфо может быть указан пароль на доступ к УМ (если он отличается от пароля по умолчанию: 00000000)
  • нажать Инициализация
  • нажать Драйвер: Настроить

В открывшемся окне следует:

  • выбрать адрес установки УМ, введенный ранее в программе ASUDBase
  • указать период опроса, подключенных приборов (например: раз в 30 минут)
  • указать правило определения номера квартиры
    • в случае если при настройки УМ в качестве сетевого адреса прибора указывался номер квартиры, установить флажок "Использовать ..." (по умолчанию Вкл.)
    • в противном случае по умолчанию каждому прибору будет присвоен условный номер квартиры, который впоследствии нужно будет отредактировать в таблице или позже в программе ASUDBase
  • нажать кнопку Загрузить

Программа определит число записанных счетчиков в УМ и отобразит их в таблице приборов.

Внимание!
Возможна проблема с загрузкой данных, если в УМ зарегистрированы не все подключенные счетчики.
Т.е. при настройке УМ указали что число приборов равно например: 100, а реально записали регистрационные
данные только части приборов.
В этом случае процесс загрузки может занять значительное время.
При этом в окне лога обмена данных с УМ будут отображаться данные вида:
3C 49 44 0A 30 30 35 36 3B 35 36 3B 33 3B 33 3B 3C 0A
....
Тайм-аут (мс.): 1700
13:49:20:575 <<[18] : 3C 49 44 0A 30 30 35 36 3B 35 36 3B 33 3B 33 3B 3C 0A
13:49:20:582 Драйвер : : Read result: -18
13:49:20:588 Драйвер : : Cnt = 0
Тайм-аут (мс.): 1700
13:49:22:409 <<[0] :
13:49:22:415 Драйвер : : Read result: 0
13:49:22:423 Драйвер : : Cnt = 1
Тайм-аут (мс.): 1700
13:49:25:634 <<[18] : 3C 49 44 0A 30 30 35 37 3B 35 37 3B 33 3B 33 3B 3C 0A
13:49:25:642 Драйвер : : Read result: -18
13:49:25:649 Драйвер : : Cnt = 0
Тайм-аут (мс.): 1700
13:49:27:472 <<[0] :
13:49:27:478 Драйвер : : Read result: 0
13:49:27:485 Драйвер : : Cnt = 1
Тайм-аут (мс.): 1700
13:49:30:688 <<[18] : 3C 49 44 0A 30 30 35 38 3B 35 38 3B 33 3B 33 3B 3C 0A
13:49:30:695 Драйвер : : Read result: -18
13:49:30:703 Драйвер : : Cnt = 0
Тайм-аут (мс.): 1700
....

В этом случае следует либо дождаться окончания операции, либо Прервать загрузку.
Перенос данных должен осуществляться после полной настройки УМ.

После корректной загрузки данных следует, по необходимости, выполнить редактирование номеров квартир и нажать кнопку Записать в БД.

Описание полей таблицы:

  • ID - идентификатор прибор (1, 2, 3, ...) в таблице конфигурации УМ. Этот же ID - используется в качестве RS-идентификатора в настройке ASUDBase.
  • Адрес в сети - адрес прибора в сети RS-485, может совпадать с номером квартиры
  • Тип прибора - тип подключенного прибора, будет добавлен в поле Комментарий в ASUDBase
  • Серийный номер - серийный номер прибора
  • Квартира - номер квартиры установки прибора, следует отредактировать вручную до момента переноса данных или позже в программе ASUDBase
  • Синхронизация с БД - статус переноса данных в БД по нажатию кнопки Записать в БД

Допускается повторная операция переноса данных с УМ в БД, например при добавлении новых приборов в конфигурацию УМ, или для изменения некоторых параметров (подробнее см. далее).

Если в УМ-31 не заполнено поле Сер.номер для прибора, то такие приборы будут добавлены в ASUDBase с номером 0. Эта ситуация крайне нежелательна, т.к. при возможной повторном переносе, счетчики будут продублированы в ASUDBase.

Если счетчик с таким серийным номером отсутствует в БД, то он будет добавлен - Статус синхранизации будет отображен зеленым цветом.

Если счетчик с таким серийным номером уже зарегистрирован в БД (например осуществляется повторный перенос данных), то для него будет выполнено обновление следующих данных в БД (Статус синхронизации отображается желтым):

  • IP-адреса
  • Номера порта
  • RS-идентификатора
  • Интервала опроса
  • Пароля на доступ к УМ-31
  • Номера квартиры

По кнопке >HTML - произойдет сохранение таблицы УМ в html-файле в папке settings/um31.

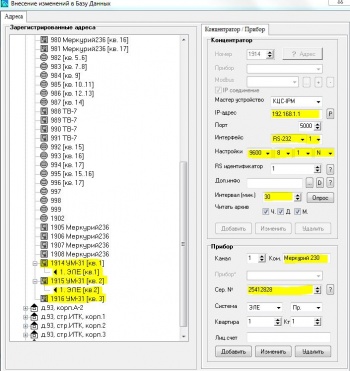

Пример отображения зарегистрированного прибора в программе ASUDBase.

Um31 ab10.JPG

В принципе, электросчетчики могут быть зарегистрированы и в ручном режиме непосредственно в ASUDBase.

При этом:

  • Тип прибора указывается как УМ-31
  • Поле RS-идентификатор - это ID, подключенного прибора учета в таблице регистрации УМ
  • Реальный тип подключенного прибора указывается в поле Комментарий (просто для информации)


Внимание! Важно.
1. Если при повторном переносе конфигурации число приборов в УМ уменьшилось
(было зарегистрировано 100, а стало - 98),  следует удалить лишние счетчики
из ASUDBase вручную.
2. В случае замены электросчетчика и обновления конфигурации УМ,
   следует внести изменения в ASUDBase вручную (выполнив удаление старого прибора).
3. Если в УМ-31 не заполнено поле Сер.номер для прибора, то такие приборы будут добавлены в ASUDBase с номером 0.
   Эта ситуация крайне нежелательна, т.к. при возможной повторном переносе, счетчики будут продублированы в ASUDBase.

Тестовый опрос электросчетчика, подключенного к УМ

В программе KCS DEMO.EXE следует:

  • указать данные подключения к УМ
    • IP-адрес КЦС-IPM
    • RS-номер установить в номер строки таблицы УМ, в которой зарегистрирован нужный прибор: 1, 2, ...
  • выбрать драйвер um31.psm
  • в поле Доп.инфо может быть указан пароль на доступ к УМ (если он отличается от пароля по умолчанию: 00000000)
  • нажать Инициализация
  • нажать Текущие
