Пульт аварийного останова
Содержание
НАЗНАЧЕНИЕ
Пульт аварийного останова (далее - "ПАО") управляемое вручную устройство, предназначенное для дистанционной остановки траволаторов, экскалаторов или других машин в ситуации, когда продолжение их работы является опасным
В состав ПАО входят:
- концентраторы КУП-4RS версии прошивки 24.02 и выше

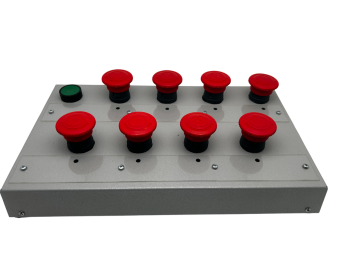

- пульт управления (ПУ):
- с восьмью кнопоками аварийного останова (КАВ) - красные, с фиксацией,
- с одной кнопкой планового останова (КПО) - зеленая, без фиксации,
- с концентратором КЦС-IPE
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Режим работы | Автономный Подключение к АРМ-диспетчера не обязательно |
| Интерфейсы | Основной:
Дополнительно:
|
| Тип линии связи между ПУ и КУП-4RS | RS-485 |
| Максимальная длина линии связи, м | до 1000 |
| Количество подключаемых КУП-4RS к ПУ | до 8 |
| Возможность подключения других RS-устройств | Нет |
| Автоматический останов в случае потери связи с ПУ | Да |
| Поддержка PoE | Нет |
| Диапазон напряжения питания ПУ, В | 220В, 50 Гц через вилку или Uпост=24В** через клеммы +/- |
| Потребляемая мощность, Вт | Потребление - max 5 Вт. При питании от 24В потребляет 42 мА |
| Рабочий диапазон температур окружающей среды, градус цельсия | от +1 до +40 |
| Габаритные размеры устройства (ШхДхВ), мм: | |
| Масса, кг |
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К работам по установке допускаются лица, изучившие «Правила эксплуатации и техники безопасности электроустановок потребителей», имеющие квалификационную группу по электробезопасности не ниже 3 (до 1000 В). Не допускается эксплуатация устройств во взрывоопасных помещениях.
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Концентратор КУП-4RS (КУП) подключается к ЦБ траволатора.
Один КУП предназначен для подключения одного траволатора.
Входы/выходы КУП выполняют следующие функции:
- Реле 1-2 - разрывают ЦБ траволатора, всегда включаются/выключаются в паре.
- Реле 3 предназначено для подключения внешнего оповещателя.
- Реле 4 - запасное, предполагается возможность отключения траволатора без нарушения ЦБ.
- Вход К - состояние ЦБ траволатора
Под каждой КАВ на ПУ расположен двухцветный красно-зеленый светодиод, состояние которых режим КУП-4RS с номером на единицу меньше номера кнопки (кнопка 1 соответствует КУП с номером 0 и т.д.).
Таблица состояния светодиодов
| Параметр | Значение | Комментарий |
| Погашен | Не было ответов от КУП после включения ПУ | |
| Зеленый | Есть ответ от КУП и вход К - замкнут | |
| Зеленый моргает | Подана команда предварительно оповещения, взведен таймер планового останова | |
| Красный, зеленый моргают в противофазе | Пропадание ответов от КУП, который после включения питания ПУ набрал оценку выше семи | |
| Красный моргает | Нажата КАВ и вход К - разомкнут | |
| Красный двойное моргание | Нажата КАВ и вход К - замкнут | Не произошел разрыв ЦБ, после подачи команды аварийного останова. Нестандартная ситуация! |
| Красный | Отжата КАВ, вход К - разомкнут |
При подаче питания на ПУ, КЦС-IPE осуществляет функцию тестирования исправности светодиодной индикации:
- трехкратное моргание всеми красными светодиодами;
- трехкратное моргание всеми зелеными светодиодами.
Далее выполняется циклический опрос состояния кнопок.
В зависимости от состояния кнопок и команд с АРМ, КЦС-IPE передает управляющие команды на концентарторы КУП.
В нормальном режиме, когда ни одна из КАВ не нажата, КУПам в циклическом режиме посылаются команды: «реле 1 и 2 включить, реле 3 выключить».
Если число ответных пакетов КУПа больше семи и:
- вход К - замкнут, то на ПУ включается соответствующий зеленый светодиод
- вход К - разомкнут, то на ПУ включается соответствующий красный светодиод.
Если связь с КУПом, оценка которого была больше семи, будет потеряна, на ПУ красный и зеленый светодиоды будут моргать в противофазе.
Если КУП перестает получать управляющие запросы от ПУ, то по истечении таймера (по-умолчанию 5 с. - см. настройку КЦС-IPE), КУП выполнит отключение всех реле.
При нажатии КАВ, КУПу передается команда "отключить все реле".
Если перед нажатием КАВ была зажата КПО, то:
- на ПУ начинает моргать зеленый светодиод,
- КУПу передается команда "включить реле 3"
- на КУП взводится таймер 15 с., по истечении которого КУП выполняет отключение всех реле.
Если, до истечении работы таймера, КАВ былы отажата - КУП перейдет в нормальный режим.
ПАО работает в атономном режиме и в общем случае не требует подключения к АРМ-диспетчера. Если ПУ подключен по компьютерной сети к АРМ-диспетчера, то диспетчер имеет возможность в программном обеспечении АСУД.SCADA:
- видеть состояние ПУ и КУПов
- подавать команды планового останова
- управлять состоянием реле 4 КУПов
РАЗМЕЩЕНИЕ И МОНТАЖ
Концентраторы КУП разместить ....
На каждом КУП необходимо настроить индивидуальный адрес от 0 до 7, подробнее см. документацию на КУП-4RS.
ПУ разместить на столе....
Подключить шлейв RS-485 к ПУ с помощью разъема. Подключить ПУ к истонику резервного питания (ИБП).
ПУ должен быть заземлен по месту установки.
Если количество подключаемых КУПов к ПУ менее 8, можно удалить лишние КАВ, закрыв отверстия с помощью заглушек входящих в комлект поставки ПАО.
С помощью маркера следует нанести идентификационные надписи под КАВ, при этом не следует перекрывать зону свечения светодиодов.
При подключении ПУ к АРМ-диспетчера следует дополнительно выполнить настройку параметров сетевого подключения.
Для настройки ПУ необходимо подключить его к ПК кроссоверным кабелем и выполнить настройку сетевого интерфейса ПК:
- IP-адрес 192.168.1.50
- Маска 255.255.255.0

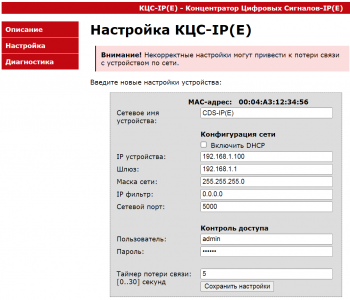

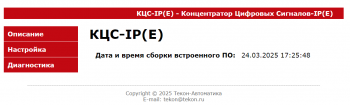

Открыть Интернет-браузер и набрать в поле адрес http://192.168.1.100.
Логин/Пароль по умолчанию: admin / secret.
Доступные опции настройки:
- Включить DHCP – включить получение IP-адреса по протоколу DHCP.
- IP устройства, IP шлюза, Маска сети – сетевые настройки КЦС-IPE.
- Имя устройства - максимум 15 символов, имя отображается в утилите IPSET.EXE, Advanced IP Scaner и т.п. программах
- IP сервера – фильтрация входящих подключений по указанному IP.
- Пользователь / пароль - логин и пароль для доступа на страницу настроек
- Таймер потери связи (по умолчанию 5) - предназначен для подключаемых КУП, в случае потери связи с ПУ, КУП автоматически выполнит отключение всех реле, через указанное количество секунд. Значение 0 - не выполнять отключение.
Внимание! Не допускается установка значения таймера в 0 в нормальном режиме экслуатации ПАО.
КЦС-IPE - может осуществлять фильтрацию доступа на основе анализа IP-адреса клиента. Если значение параметра «IP сервера» устройства равно «0.0.0.0», то доступ разрешен всем клиентам. Иначе доступ к устройству разрешен только клиентам, чей IP-адрес равен значению параметра «IP сервера»
В целях информационной безопасности рекомендуется всегда заполнять поле IP-сервера, указывая IP-адрес АРМ-диспетчера
Внимание!
Если значение настроек Шлюз, IP сервера - не используются, они должны быть указаны, как 0.0.0.0
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Не допускается:
- механическое повреждение устройства; прямое попадание жидкости и химических веществ на устройство;
- интенсивное воздействие пыли, тепла и солнечного света на оборудование; самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.
Ремонт устройства необходимо осуществлять на предприятие-изготовителе.
СХЕМЫ ПОДКЛЮЧЕНИЯ
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Настройка ПО требуется в случае, подключения ПУ к АРМ-диспетчера.
При этом следует добавить в Tekon OPC-сервер устройство:
- Компьютерная сеть \ ПАО
В Tekon Scada для настройки отображения сигналов следует воспользоваться Шаблоном: Пульт аварийного останова.
ТРАНСПОРТИРОВКА И ПРАВИЛА ХРАНЕНИЯ
При транспортировании необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных ящиках.
В части воздействия климатических факторов внешней среды при транспортировании устройства должны обеспечиваться условия хранения 2 по ГОСТ 15150 69.
После транспортирования при отрицательных температурах или повышенной влажности воздуха, устройства непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 6 часов в помещении с нормальными климатическими условиями.
Устройство в упаковке предприятия-изготовителя допускается хранить в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенных в макроклиматических районах с умеренным и холодным климатом в условиях хранения по группе 2 ГОСТ 15150-69. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

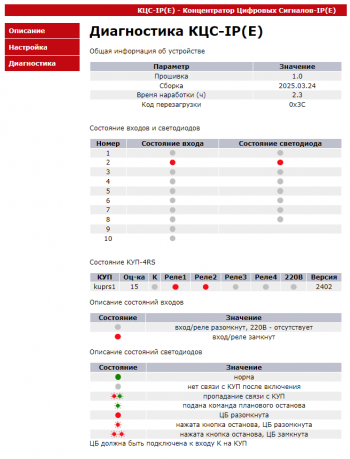

Работоспособность устройства можно косвенно определить по состоянию светодиодов, и по наличию связи с подключенным IP-оборудованием.
УСЛОВИЯ ГАРАНТИИ
Гарантия на устройство составляет 1 год с момента продажи.
Текон-Автоматика не гарантирует, что аппаратные средства устройства будут работать должным образом в различных конфигурациях и областях применения, и не дает никакой гарантии, что устройство обязательно будет работать в соответствии с ожиданиями клиента при его применении в специфических целях.
Текон-Автоматика не несёт ответственности по гарантийным обязательствам при повреждении внешних интерфейсов оборудования и самого оборудования, возникших в результате:
- несоблюдения правил транспортировки и условий хранения;
- форс-мажорных обстоятельств (таких как пожар, наводнение и др.);
- нарушения технических требований по размещению, подключению и эксплуатации;
- неправильных действий при изменении кода микропрограмм (перепрошивке);
- использования не по назначению;
- механических, термических, химических и иных видов воздействий, если их параметры выходят за рамки максимальных эксплуатационных характеристик, либо не предусмотрены технической спецификацией на данное оборудование;
- воздействия высокого напряжения (молния и т.п.).
