Подключение к удаленному Tekon OPC через HTTP-шлюз

Обычно, подключение SCADA к удаленному по компьютерной сети Tekon OPC-серверу, осуществляется стандартными средствами: путем регистрации удаленного сервера по его IP-адресу в SCADA. В этом случае для обмена данными используется DCOM-протокол.

Однако, периодически пользователи сталкиваются с проблемами:

• в первоначальной настройке DCOM, связанной с необходимостью правильного указания пользователей и их прав на удаленных машинах
• с ограничениями провайдеров на прохождение DCOM-трафика в распределенных сетях
• с периодическим ужесточением работы DCOM со стороны операционной системы
• и т.п.

В связи с этим, мы предлагаем возможность альтернативной настройки подключения SCADA к одному или нескольким удаленным  Tekon OPC-серверам, с помощью OPC HTTP-шлюза.

При этом вы можете использовать данное решение, как при настройке нового подключения SCADA к удаленному Tekon OPC-серверу, так и изменив настройки существующего подключения, работающего по DCOM.

Для реализации указанной возможности применяются следующие вспомогательные компоненты:

• утилита OPCCONNECTOR.EXE
• драйвер OPC HTTP - шлюз в Tekon OPC-сервер

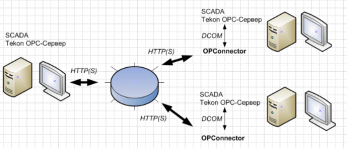

Как это все работает?

На стороне удаленных Tekon OPC-серверов вы запускаете утилиту OPCCONNECTOR.EXE
(разрешаете ее работу в правилах Брандмауэра, обычно это подключение на порт tcp:81)

На стороне АРМ SCADA вы должны будете настроить локальный Tekon OPC-сервер, добавивив в его конфигурацию драйвер OPC HTTP - шлюз.
Если вы не установили на АРМ SCADA  Tekon OPC-сервер, установите его, запуститив установочный дистрибутив.

Внимание, важно!
Если на АРМ SCADA уже использовался локальный Tekon OPC-сервер, вы должны убедиться, что подключение SCADA к нему осуществляется по IP-адресу: localhost или 127.0.0.1 (см. файл ...\ Scada \ settings \ opcclient.conf)
Если вы используете IP-адрес вашей машины, следует перенастроить подключение на localhost с помощью утилиты MAP TAG.EXE
Если локальный сервер ранее не использовался, то подключение SCADA к нему будет создано автоматически.

Если рассматривать схематично, то от конфигурации

АСУД,SCADA  -- Локальный ОРС-сервер
                         -- Удаленный ОРС-сервер1
                         -- Удаленный ОРС-сервер2

мы переходим к варианту взаимодействия

АСУД,SCADA  -- Локальный ОРС-сервер
                          --- ОРС шлюз
                             --- OPC HTTP - 1
                                 --- Удаленный ОРС-сервер1
                             --- OPC HTTP - 2
                              --- Удаленный ОРС-сервер2

Фактически сигналы удаленных Tekon ОРС-серверов  будут проецироваться в адресное пространство локального ОРС-сервера.
И в SCADA мы будем  настраиваете подключение только к этому локальному серверу.

Преймущества данного решения:

• использование протокола HTTP(S) для обмена данными с удаленноми ОРС-серверами
• настройка подключения к удаленному Tekon ОРС-серверу в один клик
• мгновенное получение адресного пространства удаленного Текон ОРС-сервера независимо от количества сигналов
• быстрое начало обмена данными, быстрое отображение сигналов после перезапуска SCADA
• оптимизация количества сигналов, получаемых с удаленного сервера, исходя из настроек карты SCADA
• быстрое воостановление связи в случае нестабильной работы сети

Недостатки подключения через шлюз:

• необходимость повтороного, в ручном режиме, обновления конфигурации на локальном ОРС-сервере,
  при изменении настроек удаленного ОРС-сервера (без этого новые сигналы не отобразятся на локальном АРМ).
  Однако, изменение конфигурации удаленного ОРС-сервера, может происходить, только в процессе его перенастройки,
  не возникает в обычной рабочей эксплуатации
