Версия программы:

23-11-2022 (SCADA 2.7.11 или по ссылке)

  • устранена проблема дублирования при переименовании
    КИО-2М
    КИО-2М - Test Test
    При переимновании КИО-2М в КИО-2М - 100 получали
    КИО-2М - 100
    КИО-2М - 100 - Test Test

07-09-2021 (SCADA 2.7.3)

  • программа существенно переработана
  • возможность переноса устройств между OPC-серверами

1.0.1 от 10-07-2017

  • первая версия программы

Утилита позволяет быстро выполнить редактирование Тегов карты АСУД.SCADA, если:

  1. Удалить из конфигурации лишние OPC-сервера
  2. Изменился IP-адрес зарегистрированного ОРС-сервера
  3. Изменилось название устройства в адресном пространстве ОРС-сервера (например: КИО-2М-1 -> КИО-2М-192_168_1_10)
  4. Перенести устройство из одного OPC-сервера в другой

Любое из указанных действий влечет за собой перепривязку тегов примитивов на карте.
Причем в первом случае необходимо будет перепривязать все теги, во втором - только те, которые связаны с измененным устройством.
Утилита позволяет выполнить эти действия автоматически.

Путь к файлу утилиты: Tekon\ASUD Scada\SCADA\tools-scada\map_tag.exe

Перед запуском утилиты следует закрыть программу АСУД.SCADA

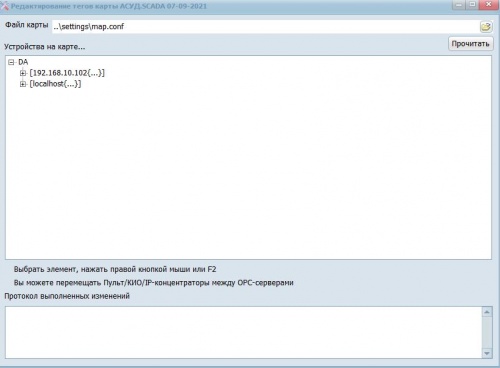

После запуска в открывшемся окне, представленном на рисунке, следует указать путь к файл карты:map.conf и нажать Выполнить.

Главное окно утилиты

Если в файле конфигурации (opclient.conf) будут обнаружены зарегистрированные ОРС-сервера, с которыми не связан ни один примитив карты, будет предложено выполнить их удаление.
Если вы не планируете отображать на карте примитивы, связанные с данными серверами, подтвердите их удаление.

В случае изменения IP-адреса ОРС-сервера, следует выбрать строку с символами {...}, нажать правую кнопку мыши и ввести новый IP-адрес.

В случае изменения названия устройства (Пульта, КИО, Концентратора и т.п), следует выбрать строку с названием устройства, нажать правую кнопку мыши (или F2) и ввести новое значение.

Если вам необходимо перенести устройство из одного OPC-сервера в другой, просто выполните его перетаскиваение между серверами.
Замечание! Если будет выполнена склейка, то, возможно, концентраторы перемещаемого устройства, будут корректно отображены только после сохранения изменений и перезапуска программы.

Если вы знаете, что SCADA работает только с локальным ОРС-сервером, но видите, что серверов отображается 2 (например, как указано на рисунке выше), и оборудование перемешано между ними, следует выбрать строку с символами {...} и изменить IP-адрес ОРС-сервера на localhost. После этого перезапустить программу. Все устройства будут перенастроены на один локальный ОРС-сервер.

При закрытии программы будет предложено сохранить выполненные изменения, при этом предварительно будут созданы резервные копии существующих файлов:

  • map.conf -> backup\map_maptagDDMMYYHHMMSS.conf - если менялся IP-адрес ОРС-сервера и/или названия устройств.
  • opcclient.conf -> opcclient_maptagDDMMYYHHMMSS.conf - если менялся IP-адрес ОРС-сервера и/или выполнялось удаление ОРС-серверов.
