SIP звонки

Введение

Возможность обработки VoIP звонков по протоколу SIP (udp + tcp) доступна в АСУД.SCADA, начиная с версии 2.7.3

В настоящее время АСУД.SCADA позволяет работать с прямыми вызовами (Direct call): Устройство - Устройство.
В следующим версиях появится возможность работы с SIP-proxy.

Существует два варианта настройки системы, несколько отличающихся логикой работы:

• обработка звонка в OPC-сервере
• обработка звонка в SCADA

Почти всегда вы можете ориентироваться на настройку обработки SIP звонков непосредственно в SCADA.

Обработка звонка в SCADA

Для  обработки входящих SIP звонков непосредственно в SCADA используется дополнительный примитив Входящие SIP

При этом принцип работы следующий:

• при поступлении звонка определяются IP-адрес, Порт удаленного SIP-устройства
• если на карте присутствует примитив с указанными  настройками: IP, Порт
  • SIP звонок переводится в состояние ожидание (pending)
  • примитив отображает сигнальное состояние - Вызов
  • при поднятии трубки оператором, или  выполнении клика мыши по примитиву,  SIP звонок переводится в состояние - Разговор
  • SIP-звонок будет записан в журнал переговорной связи, также как и обычный вызов
• если на карте нет примитива с указанными  настройками: IP, Порт
  • SIP звонок сбрасывается

Замечание!
В версии 2.7.3 примитив может обрабатывать только входящие звонки.
Если у вас есть необходимость звонить на SIP-устройство со стороны АРМ, следует рассмотреть настройку SIP звонков в OPC-сервере.

Подробнее о настройке смотри описание примитива  Входящие SIP



Обработка звонка в OPC-сервере

Для  обработки SIP звонков в OPC-сервере используется драйвер Компьютерная сеть  \ SIP

При этом принцип работы следующий:

• при поступлении звонка определяется IP-адрес и Порт удаленного SIP-устройства
• если в адресном пространстве ОРС-сервера присутствует SIP-устройство с указанными  настройками: IP, Порт
  • SIP звонок устанавливается
  • Абоненту проигрывается указанный звуковой файл (например: Вызов принят, ожидайте ответа оператора)
  • SIP звонок сбрасывается
  • Item VoiceChannel для данного SIP устройства переводится в состояние - Вызов
• если в адресном пространстве ОРС-сервера нет SIP-устройтсва с указанными  настройками: IP, Порт
  • SIP звонок сбрасывается

Со стороны SCADA вы настраиваете классический примитив: переговорное устройство, которое связываете с Item  SIP.VoiceChannel

При включении переговорной связи SIP вызов будет идти от SCADA к удаленному SIP-устройству.

Подробнее о настройке смотри описание Tekon OPC-сервер

Мониторинг SIP звонков

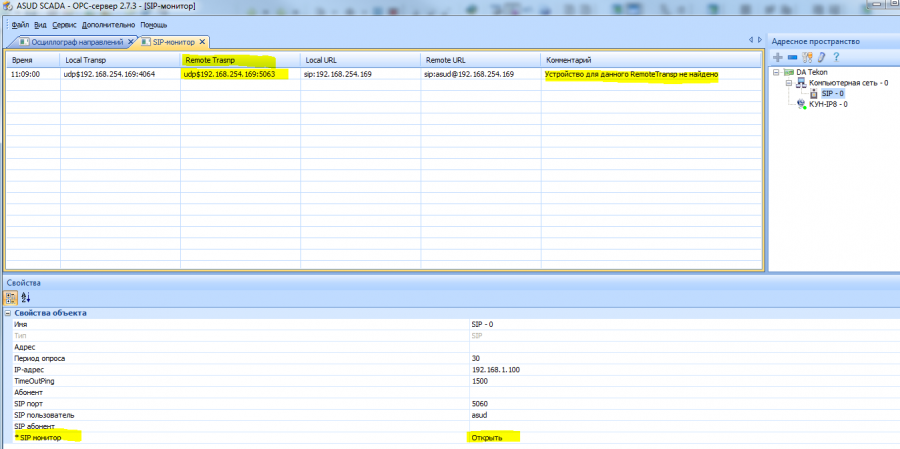

И в SCADA и в OPC-сервере доступно окно мониторинга входящих SIP звонков.

Для его открытия, следует выбрать настройку SIP-монитор у примитива Входящие SIP в SCADA или у SIP-устройства в ОРС-сервере.

При идентификации звонка АСУД.SCADA ориентируется на данные, отображаемые в колонке Remote Transp, где указаны IP-адрес:Порт удаленного устройства, осуществляющего SIP звонок на АРМ.

Эти же IP-адрес:Порт следует указывать в настройках:

• примитива Входящие SIP в SCADA
• или у SIP-устройства в ОРС-сервере.
