Введение

Система домофонной связи Comelit использует IP-сети в качестве канала передачи данных.

Подключение в АСУД-248 осуществляется через шлюз ViP2SIP 1456G.

Шлюз позволяет:

• осуществить переговорную связь панель Comelit  - диспетчер АСУД
• обеспечить диспетчеру во время ПГС
  • возможность управления  реле (открытия двери) посредствам отправки на панель DTMF-команд
  • возможность просмотра видеоданных с камеры панели

Для отображения в АСУД-248 сигнала длительного незакрытого положения двери следует использовать дополнительный контактный датчик, подключенный на штатный концентратор системы АСУД-248.

Переговорная связь осуществляется по SIP-протоколу. Вызовы осуществляются напрямую.
(возможность работы системы через SIP-proxy  в данный момент не проверялась).

Устройства (панели) в рамках системы Comelit называются ViP-устройствами.
Каждое устройство имеет уникальный ViP-идентификатор, который назначается настройщиком системы произвольным образом.

Принцип взаимодействия Comelit-АСУД

Принцип организации переговорной связи следующий:

• Вызов панель - диспетчер
  • Пользователь нажимает кнопку на панели Comelit или вводит специальный код вызова диспетчера
  • Панель (через шлюз) осуществляет SIP-вызов на АРМ АСУД-248
  • Диспетчер обработывает входящий вызов в соотстветствии с очередностью вызовов
• Вызов диспетчер - панель
  • В текущей версии АСУД.SCADA данная возможность не реализована.

Настройка шлюза 1456G

Для настройки Шлюза используется штатное программное обеспечение Comelit ViP Manager.

У Шлюза есть два независимых сетевых сегмента:

• сеть А
• сеть В

Систему взаимодействия Comelit-АСУД можно строить таким образом, чтобы ViP-устройства и АРМ АСУД находились:

• в одном сетевом сегменте:  сети А, при этом АРМ АСУД подключается на вход А4 шлюза
• в разных сетях, при этом ViP устройства находятся в сети А, АРМ АСУД подключен к сети B.

Пример тестовой конфигурации

Предположим у нас есть:

• Шлюз 1456G
  • ViP адрес  - не важен  и в тествой конфигурации нигде не используется.
• Панель Visto с кнопкой и видеглазком

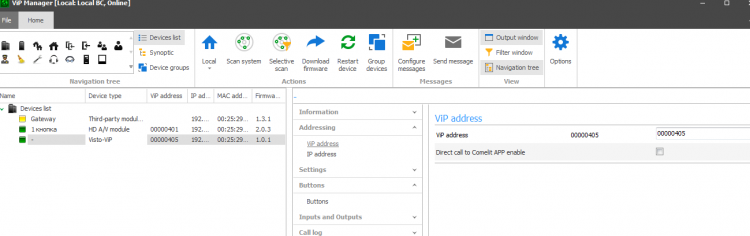

  • ViP адрес панели, следует указать, например: 405

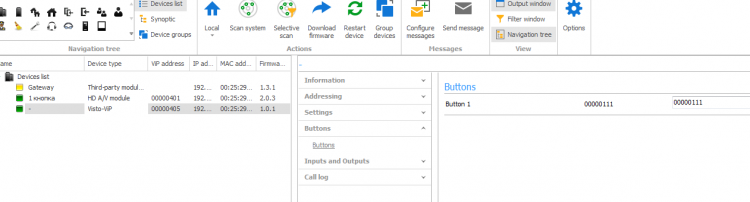

  • ViP адрес кнопки панели, следует указать, например 111
• HD A/V module 4682HD
  • ViP адрес панели, следует указать, например: 401
  • ViP адрес кнопки панели, следует указать, например 999

Пример настройки панели Visto





Вариант 1. ViP устройства и АРМ АСУД в одной сети

Рассмотрим вариант, когда мы делаем одну сеть для ViP и АСУД.

В этом случае все подключется к контактам сети A на шлюзе.

Предположим мы используем следующие IP-адреса

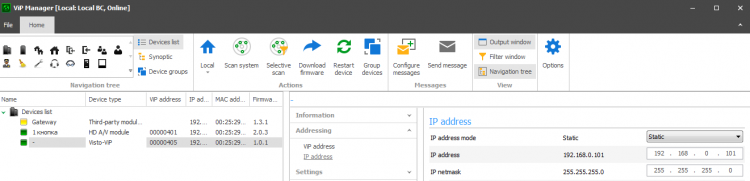

• Панель Visto  - 192.168.0.101/ 24
• 4682HD - 192.168.0.102 / 24
• Интерфейс А Шлюза - 192.168.0.100
• Интерфейс B Шлюза - указать как AutoIP (использовать его не будем)
• АРМ АСУД - 192.168.0.2 / 24

Настройки шлюзов на ViP устройствах и Шлюзе можно не указывать (если этого не требуют какие-то другие задачи)



Открываем настройки Шлюза

В разделе IP address указываем

• Interface A
  • Static
  • 192.168.0.100 / 24
• Interface B
  • AutoIP
• Interface remapping
  • ViP interface - Interface A
  • SIP interface - interface A

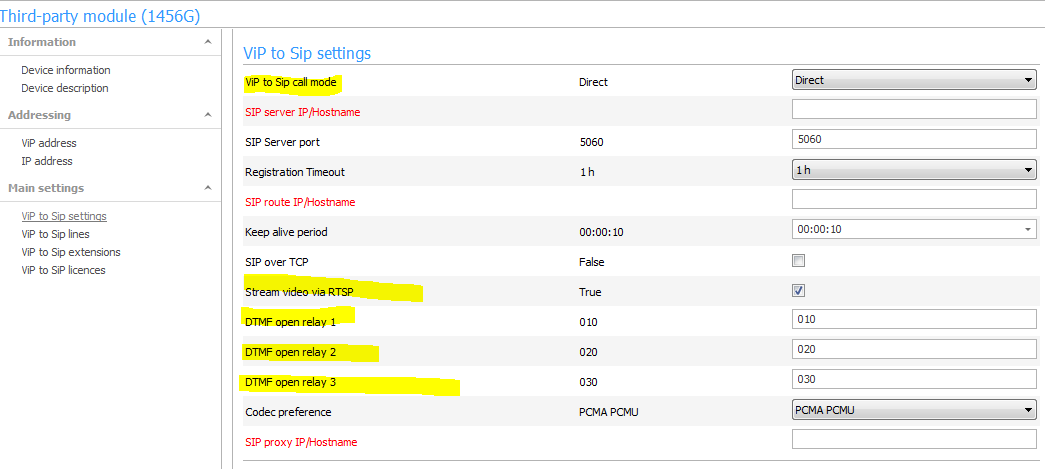

В разделе ViP to SIP указываем следующие настройки

• Режим прямых звонков
• Передачу видеосигнала через RTSP
• DTMF команды для управления реле

Внимание! В настройке SIP Server port, следует указать номер порта, который используется в примитиве Входяшие SIP  в АСУД.SCADA для приема SIP-звонков.

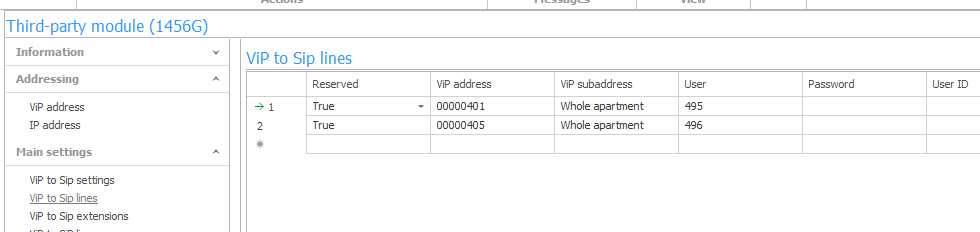

Далее следует указать SIP линии, которые будут использоваться для связи с устройствами



Фактически вы указываете одну линию для одной панели, где

• ViP адрес - адрес панели
• User - это идентификатор пользователя, который будет использован при обратном звонке.
  Вы вправе выбрать его на свое усмотрение

Линия используется, в том числе для обратного АСУД -> Comelit

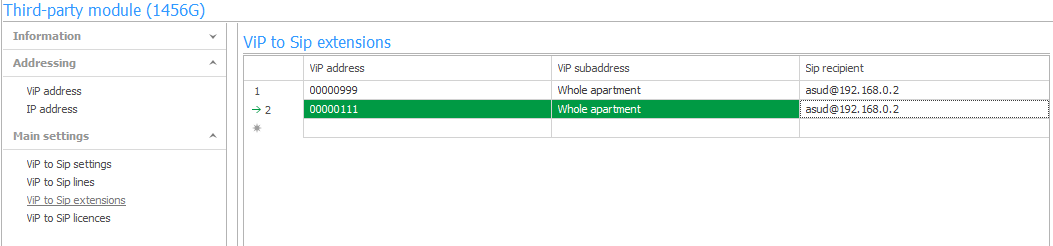

Далее указываем параметры звонка Comelit -> АСУД

Тут мы фактически связываем кнопки с вызовом на АРМ АСУД

• Поле Sip reciepent заполняется в виде Пользователь@IP-адрес
  (данное имя пользователя вы должны будете указывать в обратном звонке)
  192.168.0.2  - это IP-адрес АРМ АСУД.

На этом настройка завершена.

Далее следует настроить ПО АРМ АСУД.

Вариант 2. ViP устройства и АРМ АСУД в разных сетях

Рассмотрим вариант, когда мы делаем разные  сети для ViP и АСУД устройств.

В этом случае все

• ViP устройства - подключаются к контактам сети A на шлюзе
• АСУД - к разъему сети B.

Предположим мы используем следующие IP-адреса

• Панель Visto  - 192.168.0.101/ 24
• 4682HD - 192.168.0.102 / 24
• Интерфейс А Шлюза - 192.168.0.100 / 24
• Интерфейс B Шлюза - 192.168.1.100 / 24
• АРМ АСУД - 192.168.1.2 / 24

Т.е. у нас две разные сети:

• 192.168.1.0    - АСУД
• 192.168.0.0    - ViP

Настройки шлюзов на ViP устройствах и Шлюзе можно не указывать (если этого не требуют какие-то другие задачи)

Открываем настройки Шлюза

В разделе IP address указываем

• Interface A
  • Static
  • 192.168.0.100 / 24
• Interface B
  • Static
  • 192.168.1.100 / 24
• Interface remapping
  • ViP interface - Interface A
  • SIP interface - interface B

Прочие настройки ViP-SIP  идентичны рассмотренным ранее, только в качестве IP-адреса АРМ АСУД указываем  192.168.1.2

Внимание, на стороне АРМ АСУД должен быть виден внутренний интерфейс шлюза.
Для этого вы явно должны прописать статический маршрут в таблицу маршрутизации на стороне АРМ

route add -p 192.168.0.0/24 192.168.1.100

После этого на стороне АРМ вы должны спокойно выполнять

ping 192.168.0.100
Обмен пакетами с 192.168.0.100 по с 32 байтами данных:
Ответ от 192.168.0.100: число байт=32 время=1мс TTL=64
Ответ от 192.168.0.100: число байт=32 время<1мс TTL=64
Ответ от 192.168.0.100: число байт=32 время=1мс TTL=64
Ответ от 192.168.0.100: число байт=32 время<1мс TTL=64

Далее следует настроить ПО АРМ АСУД.

WEB-страница шлюза

WEB-страница доступна по следующей ссылке

http://IP-шлюза:8080

и отображает данные текущей конфигурации шлюза, а также данные лог-файла.

Настройка ПО АРМ АСУД

АРМ АСУД должен быть обновлен до версии АСУД.SCADA 2.7.3

Для обработки входящих SIP вызовов в SCADA следует воспользоваться примитивом Входящие SIP.

Следует настроить отдельным примитив на каждую строчку ViP to Sip lines

в настройках примитива следует указывать в полях:

• SIP-хост - IP-адрес внутреннего интерфейса шлюза
• SIP-порт  - 5060 + номер строки записи
• Видео-поток - URL-адрес видео-потока камеры (его можно посмотреть в окне диагностики WEB-интерфейса шлюза).

Для удобства настройки, вы можете открыть окно SIP-монитора, осуществить вызов с домофонной панели и посмотреть, какие IP:Порт следует указывать в примитиве.

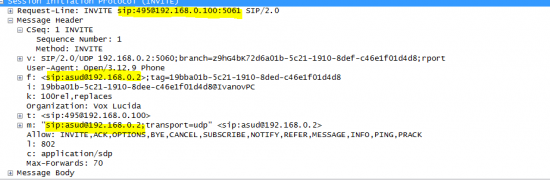

Пример пакета SIP INVITE АРМ АСУД - Шлюз

Пример корректного пакета SIP INVITE для установки связи с ViP устройством через шлюз.
Устройство формирующее SIP вызов должно указывать имя_пользователя (в примере - это asud)
