Магика

Введение

Тип	Теплосчетчик
Название	Магика
Интерфейсы	RS-232 ()
Параметры интерфейса	RS-232: 19200-8-N-1, RS-485, Ethernet
RS-идентификатор	1
Возможность подключения к	КЦС-IPM (КУН-IPM) или TCP/IP
Предварительная настройка устройства	Не требуется

В настоящее время выпускаются следующие приборы Магика нового поколения:

• серия «А» - максимум одна универсальная система учета (SystemsTotal = 1),
• серия «Е» - максимум две универсальные системы учета (SystemsTotal = 2),
• серия «Т» - максимум три универсальные системы учета (SystemsTotal = 3),
• «РСЦ» - расходомер с одной системой (SystemsTotal = 1).



Настройка прибора

Следует уточнить в меню прибора параметры выбранного интерфейса связи.

См. РЭ на прибор, раздел 4.1.3.7.4
В данной ветви осуществляется просмотр настроек порта RS232 и RS485.
«Тип связи» - Какой порт активен и есть ли поддержка модема.
«Адрес прибора» - адрес в сети RS485.
«Скорость» - скорость порта в бодах

Подключение к АСУД-248

Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с тепловычислителей Магика по интерфейсу RS-232, RS-485, Ethernet.

• RS-232 (485)
  • Счетчик - КЦС-IPM - Компьютерная сеть - АРМ-диспетчера
• Ethernet
  • Счетчик  - Компьютерная сеть - АРМ-диспетчера

Данная возможность не проверялась, но скорее всего возможно применение "Магика шлюз RS232-RS485".

КЦС-IPM (КУН-IPM)

Интерфейс подключения	RS-232/485
Доп.питание интерфейса счетчика	Не требуется
Число подключаемых счетчиков на один интерфейс	1 для RS-232, до 128 для RS-485
Объем передаваемых данных	Текущие (мгновенные) значения, почасовой, посуточный архивы
Возможность корректировки времени счетчика	Нет
Дополнительно

Объем передаваемых данных

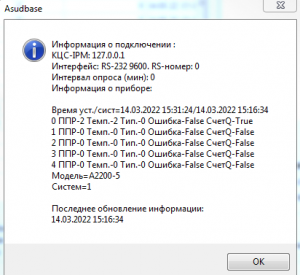

Служебная информация

Данные отображаются по двойному клику на устройстве в окне Шаг 2 программы ASUDBase

Среднее время получения данных: 1 c.

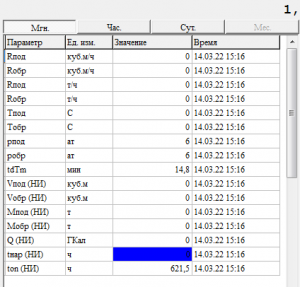

Текущие результаты измерений

Подсвеченные параметры (подсвечено название параметра) доступны для изменения из программного обеспечения.
Для изменение параметра из программы ASUDBase следует выбрать параметр, нажать правую кнопку мыши, выбрать "Записать значение".

Если подсвечено значение параметра, то это говорит о выходе значения за граничные значения.

Среднее время получения данных: 2 c.

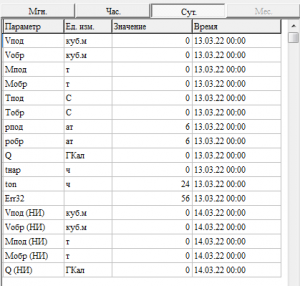

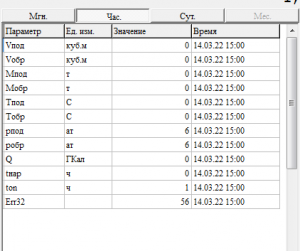

Архивные данные

Среднее время получения одной архивной записи: 3 c.

Err32 - каждый бит соответствует наличию =1 одной из нештатных ситуаций:

• 0 – Зарегистрирован расход больше максимального
• 1 – Зарегистрирован расход меньше минимального
• 2 – Разность температур меньше минимума
• 3 – Неисправность при измерении температуры
• 4 – Неисправность при измерении давления
• 5 – Неисправность при измерении расхода
• 6 – Внутренняя ошибка прибора
• 7 – Было выключено питание

Регистрация в программе ASUDBase

Теплосчетчик регистрируется в программе ASUDBase, как устройство Магика.

RS-идентификатор	По-умолчанию =1, но см. настройки прибора
Интервал опроса	Любой
Дополнительно

---

Дополнительно:

См. Утилита проверки работы устройств KCS_DEMO
