Введение

Тип Теплосчетчик
Название МКТС СБ-05 (СБ-04)
Вид прибора учета
Интерфейсы RS-232, RS-485
Параметры интерфейса 9600 (настраивается) 8-N-1
RS-идентификатор отображается на табло

0 - бродкастный адрес

Возможность подключения к КЦС, КЦС-IPM
Предварительная настройка

устройства

требуется

Системный блок МКТС принимает в цифровом формате данные от измерительных модулей (ИМ), выполняет необходимые вычисления, архивирует данные и обеспечивает поддержку интерфейсов для внешнего оборудования, а также снабжает электропитанием связанные с ним.

Поддерживается работа с блоками СБ-04, СБ-05.

Опрос МКТС осуществляется по протоколу "Протокол обмена ПК и СБ МКТС".

Поддерживается подключение по RS-232 и RS-485.

Внимание!
Опрос по протоколу Modbus (протокол доступен при установке доп. платы RS-485E в МКТС) - не поддерживается.

Следует учитывать следующие:

  • Штатные интерфейсы МКТС: RS-232/485 завязаны друг на друга, подключиться можно либо на RS-232, либо на RS-485
  • При подключении доп.платы RS-485E можно параллельно опрашивать МКТС с двух УСПД параллельно
  • На доп. плате RS-485E также поддерживается протокол "Протокол обмена ПК и СБ МКТС".

Настройка прибора

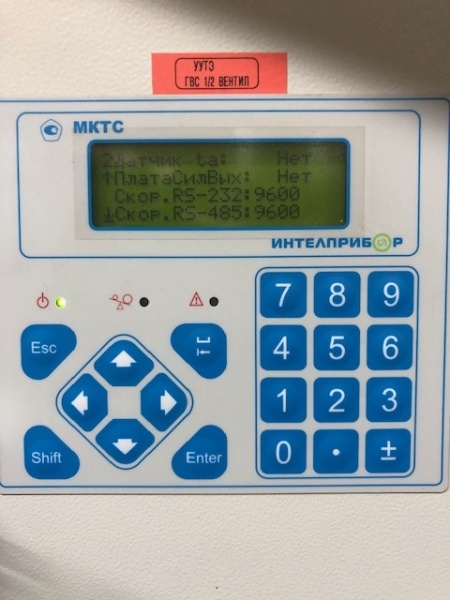

Проверить раздел "Настройка ТС" главного меню Скорость обмена:

  • установить 9600 при подключении к концентратору КЦС
  • установить 115200 (или любую другую) при подключении к КЦС-IPM.

Если к к КЦС-IPM подключается 1 МКТС, то в качестве RS-идентификатора можно использовать бродкастный адрес = 0.

Подключение к АСУД-248

Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с тепловычислителей по интерфейсу RS-232/485.

  • Теплосчетчик - КЦС-IPM - Компьютерная сеть - Пульт-ПК
  • Теплосчетчик - КЦС - Линия АСУД - Пульт-ПК

КЦС-IPM

Интерфейс подключения RS-232/485
Доп.питание интерфейса счетчика Не требуется
Число подключаемых счетчиков 1 (при подключении по RS-232)
Объем передаваемых данных Текущие (мгновенные) значения, посуточный архив.
Возможность корректировки времени счетчика Нет
Дополнительно

Объем передаваемых данных

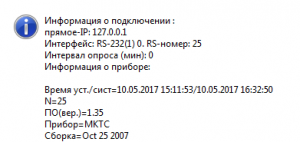

Служебная информация

Данные отображаются по двойному клику на устройстве в окне Шаг 2 программы ASUDBase

Служебные данные


N - серийный номер прибора

Среднее время получения данных: 2 c.

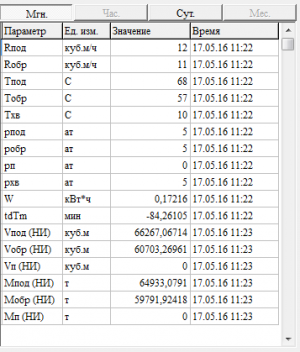

Текущие результаты измерений

Текущие результаты измерений


tdTM - расхождение времени Прибор-Система

Подсвеченные параметры (подсвечено название параметра) доступны для изменения из программного обеспечения.
Для изменение параметра из программы ASUDBase следует выбрать параметр, нажать правую кнопку мыши, выбрать "Записать значение".

Если подсвечено значение параметра, то это говорит о выходе значения за граничные значения.

Среднее время получения данных: 1 c.

Архивные данные

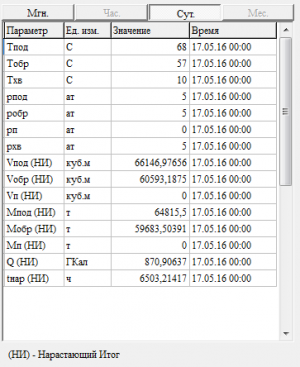

Посуточный архив

Среднее время получения одной архивной записи: 2 c.

Теплосчетчик передает посуточные данные значений расхода. Данных почасового расхода - нет.

Глубина архива - 30 суток.

КЦС

Интерфейс подключения RS-232/485
Доп.питание интерфейса счетчика Не требуется
Число подключаемых счетчиков 1 (при любом интерфейсе подключения)
Объем передаваемых данных Текущие (мгновенные) значения, посуточный архив
Возможность корректировки времени счетчика Нет
Дополнительно

Версия прошивки КЦС при подключении МКТС:

  • блоков СБ-04 - не ниже 150115.
  • блоков СБ-05 - не ниже 151116.

На КЦС следует указать тип устройства: МКТС, с помощью перемычки выбора типа подключаемого прибора.

Скорость интерфейса на МКТС должна быть выставлена в 9600 (подробнее см. выше Настройка прибора).

Интерфейс подключения:

  • RS-232

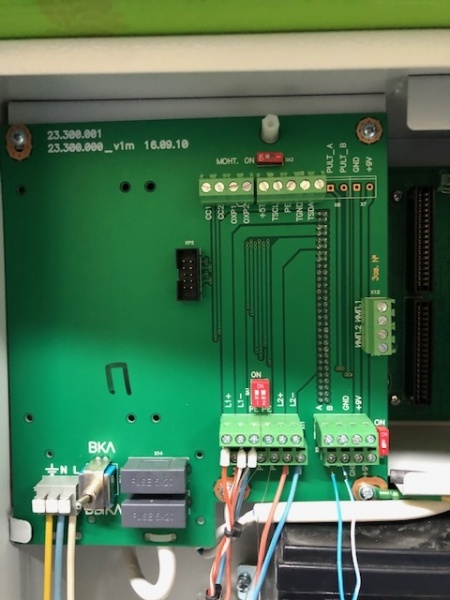

    • Установить перемычку RS-234/485 в положении RS-232
    • Подключить штатный кабель КЦС к разъему DB-9 на счетчике.
  • RS-485
    • Установить перемычку RS-234/485 в положении RS-485
    • Подключиться КЦС специализированным кабелем для RS-485 (приобретается отдельно) к клемникам на МКТС


Поддержка в АСУД.SCADA версии 2.1 и выше.

Объем передаваемых

Служебная информация

Служебная информация с прибора не передается.

Среднее время получения данных - 0 с.

Текущие результаты измерений

Текущие (мгновенные) данные


 ...
 tdTM - расхождение времени Прибор-Система
 ...

Среднее время обновления данных - 20 минут.

Архивные данные

Архивные данные

Теплосчетчик передает посуточные данные значений расхода. Данных почасового расхода - нет.

Среднее время получения одной архивной записи - 3 минуты.

Глубина архива - 30 суток.

Регистрация в программе ОРС-сервер

  • в адресном пространстве добавить концентратор КЦС
  • в окне настройки КЦС указать его трехзначный номер
  • выбрав в адресном пространстве КЦС
    • добавить устройство МКТС

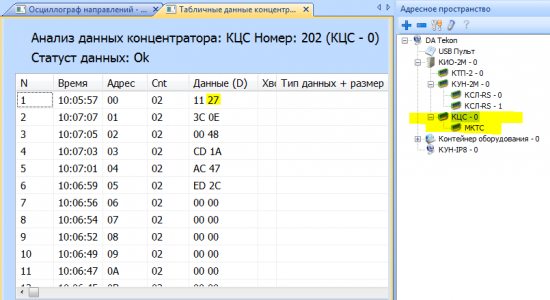

В случае корректного обмена данными со счетчиком в окне Вид \ Данные концентратора при выборе в адресном пространстве КЦС, к которому подключен МКТС, будет отображаться таблица:

Mkts concdata.PNG


Далее следует проверьте в меню Сервис \ Настройки правильно ли указан путь к БД original.gdb

Регистрация в программе ASUDBase

Теплосчетчик регистрируется в программе ASUDBase (версии 1.5-36 и выше) как МКТС.

RS-идентификатор Сетевой номер указан на информационном табло

Если подключается один прибор можно указывать бродкастный адрес 0.

Интервал опроса любой по желанию
Дополнительно

Внимание, номер концентратора КЦС указывается:

  • в трехзначном виде, например: 102, 214 и т.п., если КЦС подключен к Пульту-ПК
  • в виде ID_КИО * 10000 + номер КЦС, если КЦС подключен к КИО.
