Внимание! Начиная с версии SCADA 2.3.1 update 3 функционал виртуального КДД-RS может быть реализован с помощью Переменных

Виртуальный КДД-RS - это концентратор КДД-RS в адресном пространстве Tekon OPC DA-сервера, настроенный как

Мастер устройство - КЦС-IPM
IP-адрес - 1.1.1.1
Интерфейс - RS-485(1)
RS-номер - от 0 до 254

Виртуальный КДД-RS не опрашивается (как устройство) напрямую Tekon OPC-сервером, KcsLogger-ом и т.п., а используется для обеспечения возможности передачи до 14 дискретных сигналов в АСУД.SCADA из внешних систем.

Виртуальный КДД-RS применяется в частности при

Для добавления концентратора следует открыть конфигуратор Tekon OPC-сервера и добавить

  1. DA Tekon \ Контейнер оборудования
  2. DA Tekon \ Контейнер оборудования \ КДД-RS

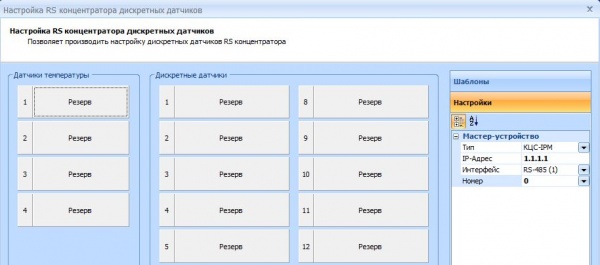

  3. Ввести указанные выше настройки для КДД-RS

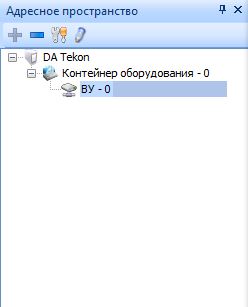

  4. Рекомендуется переименовать КДД-RS в Виртуальное устройство или ВУ.
