Optimus A5

Климат-контроллерOPTIMUS A5 предназначен для управления микроклиматом в промышленных и жилых помещениях, а также в системах управления отоплением, горячим водоснабжением, обогревом бассейнов и теплых полов, тепловых завес, и другими аналогичных климатическими устройствами среднего уровня сложности.

Подключение

Optimus - RS-485 - КЦС-IPM - Компьютерная сеть - АРМ диспетчера

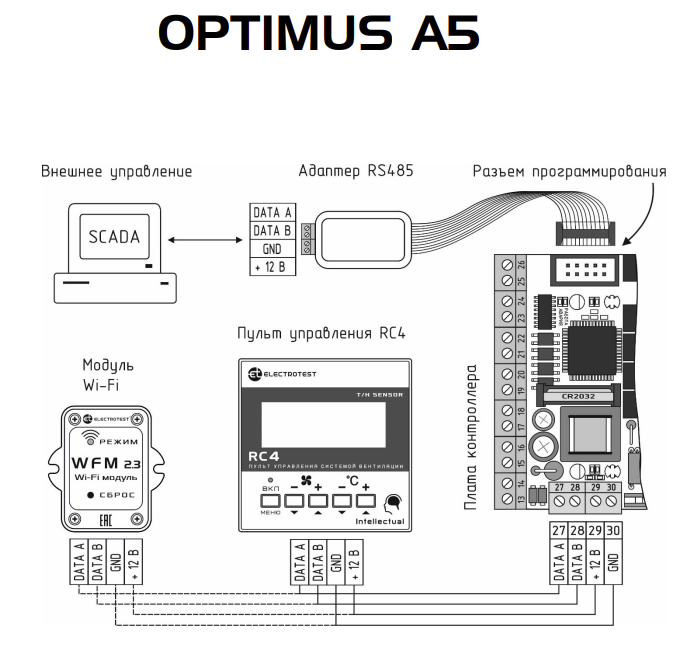

Обратите внимание на варианты подключения к контроллеру

Optimus a5.PNG

Если не используются:

• Пульт-управления
• Moдуль WiFi

- можно использовать подключение к контактам 27, 28, 30.

Иначе следует подключаться только через Адаптер RS-485 (обрати внимание на положение переключателя на адаптере)

В любом варианте подключения используется 3 провода, вам не следует использовать контакт

• +12В (выход питания)

Параметры интерфейса (по-умолчанию 57600 8-N-1, адрес 1) могут быть настроены через Пульт-управления, подробнее см. документацию.

Таблица Modbus-регистров приведена на сайте производителя.
