M-Bus настройка через ADFweb HD67044 - B2

В данном разделе приводится инструкция по настройке программного обеспечения при подключении приборов учета, работающих по протоколу M-bus через медиаконвертер ADFweb HD67044 - B2.

Поскольку доступ к архивным данным приборов в этом случае невозможен, предполагается подключение в основном квартирных приборов учета расхода воды и тепла.

Необходимое программное обеспечение:

• ASUDBase - версия БД 131 (OPC Server )
• kcsip.dll - версия 17.0.0.0 (OPC Server \ extensions )
• adfweb67044.drv - версия 1.0.1(OPC Server \ extensions \ drv )

Последовательность действий:

1. Предварительная настройка конвертеров
2. Ввод в БД информации о конвертерах ADFWeb
3. Ввод или импорт данных о подключаемых приборах учета
4. Генерация файлов настройки конвертеров ADFWeb
5. Запись настроек в конвертеры
6. Запуск опроса приборов

Предварительная настройка конвертеров

Следует указать требуемый IP-адрес для каждого из конвертеров. Информацию об этом смотри в руководстве на конвертер.

Ввод в БД информации о конвертерах ADFWeb

Запустить программу ASUDBase, выполнить по необходимости обновление БД до версии 131. Выполнить обновление типа поддерживаемых устройств (Настройка \ Добавить новые типы устройств)

Открыть окно Настройка \ Регистрация и ввести данные по модулям ADFWeb

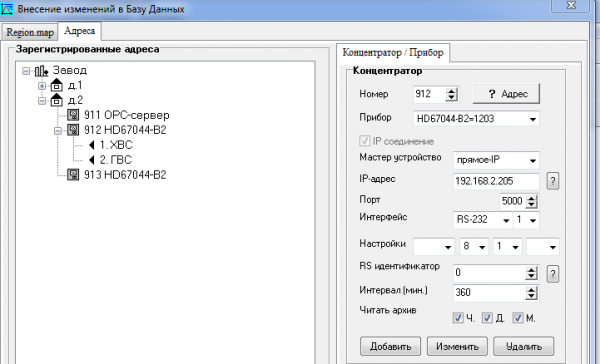

Регистрация модулей ADFWeb

Следует указать "прямое-IP" и IP-адрес конвертера.

Ввод или импорт данных о подключаемых приборах учета

Далее для выбранного конвертера следует добавить приборы учета подключенные к данному конвертеру, указывая

• Канал - просто сквозная нумерация 1, 2, .....
• Тип прибора (системы ХВС, ГВС или Отопление)
• Серийный номер (обязательно!)
• Номер квартиры, в которой установлен прибор
• Комментарий - любой комментарий по желанию.

Приборы должны быть пронумерованы начиная с номера 1, ... Порядок регистрации приборов - не важен.

---

В случае если предварительно был подготовлен файл с данными о регистрации приборов, существует возможность импортировать эти данные автоматически. Для каждого конвертера должен быть подготовлен отдельный файл.

Формат файла - excel или csv.

Квартира;Тип прибора;Серийный номер

Например

1;ХВС;4558854
1;ГВС;4558853
1;ОТО;4558851

Для импорта файла, после регистрации конвертера в БД следует

• в окне шага 1 выбрать дом, в котором находятся приборы, подключенные к конвертеру
• выбрать меню Настройка \ Концентраторы КИР \ Импорт конфигураций.
• указать путь к файлу
• выбрать тип данных Данные ADFWeb
