IP AUTOCONFIG.EXE

Версии программы

17-12-2025

Поддержка Scada v3

22-07-2024

добавлены функции: сканер безопасности устройств, обновление логина и пароля

10-11-2023

привел к виду сборки 2.7.14

10-05-2023

исправлена ошибка: Нет связи с мастер-устройством

24-09-2021 (Scada 2.7.3)

первая версия

Назначение

Утилита предназначена для автоматической регистрации IP-устройств, а также подключенных к ним RS-устройств, в адресном пространстве Tekon OPC-сервер.

Начиная с версии 18-07-2024 в утилиту добавлены дополнительные возможности:

Сканера безопасности устройств - позволяет проверить список активных сетевых подключений, а также настройки зарегистрированных устройств КИО, КУН-IP
Автоматического обновления логина и пароля на доступ к устройствам

В зависимости от количества подключаемого оборудовани, утилита может существенно сократить время начальной настройки системы.

Ипользование утилиты имеет смысл, если IP-устройства подключены к компьютерной сети и им заданы IP-адреса; RS-устройства подключены по интерфейсу RS-485 к IP-устройствам, и им также заданы корректные RS-адреса.

Утилита поддерживает работу с версиями АСУД.SCADA 2.7.2 и выше.

Утилита способна:

отобразить зарегистрированные в Tekon OPC-сервере КИО, КУН-IP, КЦС-IPM
просканировать IP-сеть и зарегистрировать в Tekon OPC-серверы найденные
- КИО, КУН-IP, КЦС-IPM
просканировать RS-интерфейсы КИО, КУН-IP, КЦС-IPM и зарегистрировать в в Tekon OPC-серверы найденные
- RS-концентраторы, включая УПСЛ, ПГУ-RS

Утилита НЕ регистрирует приборы учета, Modbus-устройства и т.п.

Поскольку утилиты построена на базе драйвера устройтсва RS-тестера (из конфигуратора ОРС-сервера), то вам также доступен весь функционал этого драйвера, включая управления концентраторами КУП-4RS и т.п.

Установка и запуск

Утилита может работать, как на АРМ в составе ПО АСУД.SCADA - в этом случае утилиты запускается из папки ..\OPC Server\tools-server\, и способна прочитать текущую конфигурацию OPC-сервера.

Утилита может быть запущена отдельно от ПО АСУД.SCADA, в этом случае вам следует создать каталоги, например

C:\1Tekon
C:\1Tekon\utils

скопировать ip_autoconfig.exe в папку C:\1Tekon\utils

Перед запуском утилиты следует закрыть:

конфигуратор ОРС-сервера, если он запущен (служба Tekon OPC-сервер, должна работать)
программу KCSLogger (если используется)

Важное замечаение относительно KCSLogger!
Если в вашей сети диспетчеризации присутсвуют приборы учета, оправшиваемые программой KCSLogger, следует перед использованием утилиты закрыть программу KCSLogger.
На это особенно стоит обратить внимание, если вы работает с утилитой IP_AUTOCONFIG не на АРМ, а на другом ПК (ноутбуке), подключеному в той же сети (т.е. существует потенциальная возможность опроса приборов учета и KcsLogger и ip_autoconfig.exe)

Работа с программой

Базовый функционал регистрации устройств

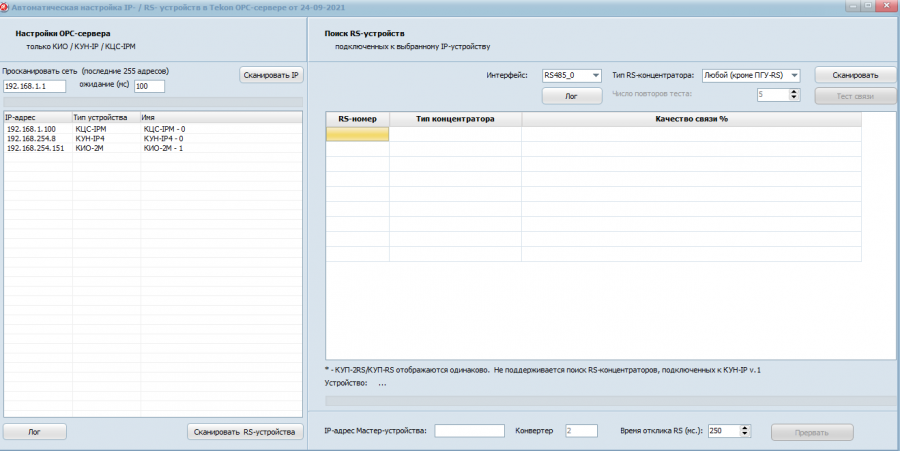

После запуска, программа отобразит зарегистрированные IP устройства в Tekon OPC-сервер

Далее вы можете добавить новые IP-устройства, либо:

путем сканирования, указанной подсети - кнопка Сканировать IP
Указав 192.168.1.1 - будет просканирована сеть 192.168.1.0 / 24
вручную, указав IP-адрес устройства - кликнув правой кнопкой мыши
(добавляемое устройство должно быть доступно по сети)

Если вы указываете сканирование сети, то программма запросит подтверждение на добавление найденных КЦС-IPM.
Данные концентраторы следует добавлять в конфигурацию OPC, только если к ним подключены устройства отличные от приборов учета (опрашиваемых программой KCSLogger).

Далее, вы можете просканировать выбранный тип (или все) RS-устройства:

на выбранном IP-устройстве
- выбрать IP-устройтво
- выбрать RS-интерфейс
- выбрать тип RS-устройства
- нажать кнопку Сканировать - справа
на всех IP-устройствах в конфигурации
- выбрать тип RS-устройства
- нажать кнопку Сканировать RS - внизу

Все найденные RS-устройства будут автоматически добавлены в конфигурацию OPC-сервера.

Замечание по наименованию найденных устройств:

IP-устройтсва будет идентифицированы также, как и при добавлении в OPC-сервере:
ИмяУстройства - Номер, например: КИО - 1
RS-устройтсва будут идентифициорованы
ИмяRSУстройства Номер1_Номер2, где
Номер1 - номер интерфейса устройства
Номер2 - номер RS-устройства
например: ПГУ-RS 0_31

По кнопке Лог (внизу слева) - будет открыто окно с протоколом работы программы.

По закрытию программы будет предложено сохранить внесенные в конфигурацию ОРС-сервера изменения.
(Существующие файла конфигурации: iprslayer.conf hwlayer.conf - будут предварительно сохранены в папке...\OPC Server\settings\backup)

Откройте конфигуратор ОРС-сервера и убедитесь, что устройства были корректно добавлены в адресное пространство OPC-сервера.

Сканер безопасности устройств

Функционал появился в версии от 18-07-2024

Утилита последовательно проверит активные сетевые подключения каждого из зарегистрированных КИО и КУН-IP, и сравнит с таблицей разрешенных подключений.

В случае, если подключение отстуствует в таблице - будет выведено информационное сообщение.

Дополнительно будут проверены настройки устройств:

используются ли заводские логин и пароль на доступ к настройкам
активирован ли IP-фильтр (Firewall)
загружены ли LUA-плагины на устройство
выключен ли доступ к консоли устройства по SSH

Для запуска проверки всех устройств, следует нажать кнопку Сканер безопасности устройств.
Для запуска проверки выбранного устройства, следует нажать правой кнопкой мыши и выбрать меню Сканер безопасности.

В открывшемся окне необходимо будет указать текушие логин и пароль на доступ к настройкам устройства.
Для КИО следует указать IP-адрес диспетчерской машины (или оставить это поле пустым).
Если вы используете LUA-плагины расширений, установите флаг: Используются LUA-плагины.

Примеры информационных сообщений

Пример 1

Выбранно устройство 192.168.1.100 [КИО-2М] КИО-2М - 2
    КИО-2М прошивка:3.55
    Проверка портов...
    Проверка сервисов...
        tcp  0  0  0.0.0.0:1261  0.0.0.0:-1  LISTEN  98/mini_pd
        udp  0  0  0.0.0.0:1261  0.0.0.0:-1    98/mini_pd
    Проверка UNIX-сокетов...
    Проверка настроек устройства ...
    http://192.168.1.100/cgi-bin/config/lan.cgi : HTTP/1.0 401 Unauthorized

Для устройства КИО-2М с IP 192.168.1.100 найдены проблемы в сетевых подключениях: неизвестный процесс mini_pd

Следует сохранить полученный лог и свазяться с отделом технической поддержки для уточнения проблемы.

Запись HTTP/1.0 401 Unauthorized - означает, что вы указали неверный логин и/или пароль на доступ к настройкам устройства.
Следует уточнить логин и пароль и повторно выполнить проверку .

Пример 2

Выбранно устройство 192.168.254.171 [КУН-IP8] КУН-IP8 - 1
    КУН-IP8 прошивка:5.89
    Проверка портов...
    Проверка сервисов...
    Проверка UNIX-сокетов...
    Проверка настроек устройства ...
        Логин/Пароль по умолчанию: Нет
        IP-диспетчера:
        IP-фильтр (брандмауэр) активен: НЕТ!  <<<----
        SSH (удаленный доступ к консоли) активен: ДА!  <<<----

Для устройства КУН-IP8 с IP 192.168.254.171 не было найдено проблем в сетевых подключениях, но в настройках устройства:

не включен IP-фильтр (см. замечание далее)
активирован доступ к устройству по SSH (следует отключить функцию в web-интерфейсе)

Внимание!
IP-фильтр должен быть обязательно включен для устройств, размещаемых в сети Интернет с публичными IP-адресами.

Обновление логина и пароля на доступ к устройству

Функционал появился в версии от 18-07-2024

Утилита позволяет в автоматическом режиме заменить логин и/или пароль на доступ к настройкам КИО и КУН-IP.

Внимание!
Мы настоятельно рекомендуем изменить заводские логин и пароль на доступ к настройкам устройства.
В обязательном порядке следует выполнить замену для устройств, размещаемых в сети Интернет с публичными IP-адресами.

Для запуска процедуры смены логина и/или пароля, следует нажать кнопку Обновить логин и пароль.
Для запуска процедуры смены логина и/или пароля выбранного устройства, следует нажать правой кнопкой мыши и выбрать меню Обновить логин и пароль.

В открывшемся окне следует ввести текущие логин и пароль, а также новые логин и пароль.

Логин и пароль должны состоять из латинских букв и/или цифр.

Рекомендуем задавать пароль минимум из 8 символов.

Вы можете сгенировать пароль из случаного набора символов, нажав Сформировать.

В случае успешного обвновления логина и/или пароля вы увидите сообщение

Выбранно устройство 192.168.254.175 [КУН-IP4] КУН-IP4 - 1
    КУН-IP4 прошивка:5.89
    Данные успешно обновлены

Введеные новые значения логина и пароля
Логин: admin
Пароль: 7M2X5l1r

Внимание!
Обязательно сохраните себе новые значения логина и пароля.

Если вы видите сообщение

http://192.168.254.175/cgi-bin/config/access.cgi : HTTP/1.0 401 Unauthorized

Это говорит о том, что вы указали некорректные текущие настройки логина и пароля для устройства.
