HAIR VRF

Введение

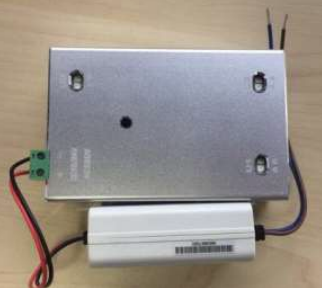

Подключение блоков кондиционирования HAIR осуществляется через адаптер сопряжения HA-MA164AD

Особенности использования адаптера [править]

Внимание! Данный раздел требует уточнения.

Скорее всего адаптер не является прозрачным медиаконвертером Modbus в сеть HomeBus .

При первом включении адаптер выполняет сканирование сети HomeBus и запоминает адреса подключенных устройства в энергонезависимой памяти. Далее адаптер выполняет опрос только этих обнаруженных устройств.

Поэтому адаптер должен подключаться к сети HomeBus последним, после полной настройки сети. В противном случае следует выполнить сброс EEPROM для запуска первоначальной настройки.

Параметры подключения

Подключение:

Адаптер - RS-485 - КЦС-IPM - Компьютерная сеть - АРМ-диспетчера

Параметры адаптера:

Контакты подключения: U2 (требует уточнения)
9600 8-N-1
Адрес устанавливается переключателями на плате

Карту Modbus-регистров смотри в документации

Настройка в ОРС-сервере

В сервере создается один конфигурационный Modbus файл с параметрами для внутреннего кондиционера номер 1.

Далее каждый внутренний блок регистрируется как отдельное Modbus RTU устройство с указанием в настройках

Созданного файла регистров
Дополнительного сдвига регистра (исходя из номера блока).
