Замена Пульта на Пульт-ПК (КИО)

В случае необходимости выполнить замену Пульта АСУД-248 (старого типа)

Pult OLD.PNG
Pult OLD.PNG

следует:

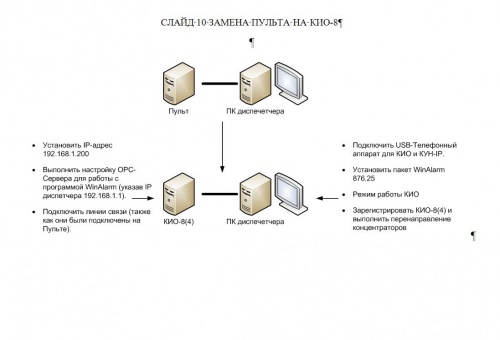

Вариант 1. Замена Пульта на КИО


В зависимости от числа используемых направлений и длины TL-линия связи вы можете использовать вместо Пульта:

Все варинты КИО работают под ОС Linux.  Если вы хотите использовать старый КИО на ОС Windows с OPC-сервером, см. эту инструкцию.

Установите в настройках КИО следующие значения:

  • IP-адрес - 192.168.1.200
  • Маска сети - 255.255.255.0
  • IP-адрес компьютера диспетчера - 192.168.1.1

В существующей конфигурации ПК диспетчера необходимы будет произвести следующие изменения:

  • Необходимо приобрести специализированный телефонный аппарат USB для КИО и КУН-IP. Н
  • Необходимо обновить программу WinAl до версии 876.34, загрузив инсталляционный пакет с tekon.ru

Переключить линии связи с Пульта на КИО (сохранив при этом последовательность включения, т.е. 1-ое направление должно остаться 1-м, и так далее. При этом, учитывая, что 1-ое направление Пульта внизу).

Подключить КИО к ПК диспетчера с помощью сетевого компьютерного кроссоверного провода.

Подключить USB-телефонный аппарат к ПК диспетчера, драйвера должны быть автоматически установлены операционной системой. Выполнить настройку телефонного аппарата, как указано здесь.

Запустить программу WinAl. Зайти в меню «Сервис \ Настройки \ Общие» выбрать режим работы «КИО». Закрыть окно. Перезапустить программу.

Выбрать меню «Сервис \ Установки КИО», в открывшемся окне установить флажок «Редактировать».

Ввести значения полей:

  • IP-адрес КИО: 192.168.1.200
  • Название: КИО1
  • Установить флажок «КИО-8 (4)», если подключается КИО-8(4)L

Нажмите кнопку «Добавить».

В таблице зарегистрированных КИО появятся одна запись для КИО-2М, и две записи для КИО-8(4)L:

  • первая запись – основная, соответствует 1-4 направлению,
  • вторая запись – вспомогательная, соответствует 5-8 направлению.

Отличаться записи будут по IP-адресу, для второй записи формат IP-адреса будет «1.х.х.х».

Если на пульте были задействованы направления 1-4. Выбрать первую запись (IP адрес: 192.168.1.200), установить флажок «Направление целиком», нажать на номер «102» левой таблицы (4 на 32) после этого нажать на номер «102» правой таблицы (8 на 32), подтвердить выполнения операции перенаправления. Далее установить флажок «Направление целиком», нажать на номер «202» левой таблицы (4 на 32) после этого нажать на номер «202» правой таблицы (8 на 32), подтвердить выполнения операции перенаправления, повторить операцию для 302-302 и 402-402.

Если на пульте были задействованы направления 5-8. Выбрать вторую запись (IP адрес: 1.168.1.200), установить флажок «Направление целиком», нажать на номер «102» левой таблицы (4 на 32) после этого нажать на номер!!! «502» правой таблицы (8 на 32), подтвердить выполнения операции перенаправления, повторить операцию для 202-602, 302-702, 402-802.

Закрыть окно с помощью кнопки «Закрыть».

На этом настройка завершена.

Вариант 2. Замена Пульта и компьютера на Пульт-ПК

Вариант 3. Замена Пульта и компьютера на Пульт-ПК + переход на SCADA

См. вариант 2, а также утилиту MAPEXPORTER.EXE
