Введение

Версия программы

1.1.0   27.08.2018

Назначение

Утилита предназначена для создания конфигурационных файлов устройств диспетчеризируемых по протоколу SNMP.

Запуск программы

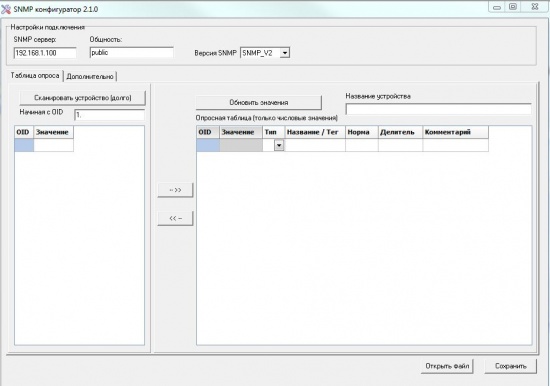

Snmp t1.JPG

Создание конфигурации SNMP-устройства

Следует указать:

  • Настройка подключения
    • SNMP сервер - IP-адрес SNMP-устройства
    • Общность - читаемая группа
    • Версия протокола SNMP_V1 или SNMP_V2
    • Адрес - любая справочная информация
  • Настройка SCADA
    • Код первого параметра - значение 501...999 - для однотипных устройств указывать одно значение. Каждый читаемый числовой параметр в опросной таблице будет идентифицирован начиная с указанного номера. Если регистрируются несколько типов SNMP-устройств, для 1-го указать значение 501, для второго - 601 и т.д.
    • Виртуальный КДД-RS - идентификатор Виртуального КДД-RS. Допустимые значения -1 ... 255, где "-1" - не использовать виртуальный КДД-RS. Должен быть указан, если в SNMP-устройстве будет настроен хотя бы один читаемый параметр, как Сенсор (дискретный сигнал). Идентификатор должен быть уникальным для каждого нового устройства.

Если вы используете тип Сенсор и Виртуальный КДД-RS создайте для удобства настройки таблицу идентификаторов

IP-адрес SNMP Виртуальный КДД-RS
192.168.1.100 0
192.168.1.200 1
192.168.1.201 2

Далее выбираем начальный корневой OID (если известно или оставляем значение "1.") и нажимаем Сканировать устройство.

Затем двойным кликом переносим значения из левой таблицы (доступных данных с устройства по протоколу SNMP) в правую Опросную таблицу или вводим OID в Опросной таблице самостоятельно.

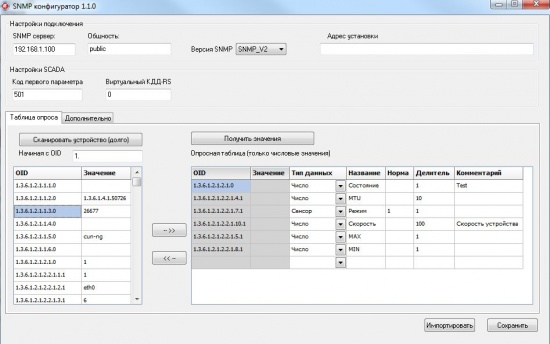

Snmp t2.JPG

Для каждого параметра в Опросной таблице необходимо указать:

  • Тип данных
    • Сенсор - это дискретный параметр, который будет отображаться в SCADA как дискретный примитив (норма / авария)
    • Число - просто числовое значение
  • Название - любое название (не обязательно)
  • Норма - только для типа Сенсор, значение (или набор значений входного параметра), которое считается нормальным состоянием (не обязательно)
  • Делитель - целое число, только для типа Число, результат будет разделен на указанное значение (не обязательно)
  • Комментарий - дополнительный комментарий (не обязательно)

Пример указания параметра Норма для типа Сенсор

Считано с устройства Норма Результа
0 0 (норма)
0 1 1 (авария)
4 0,1,2 1 (авария)

Для того чтобы обновить значения в Опросной таблице нажмите кнопку Получить значения. Значения в таблице в том виде, в котором они читаются с SNMP-устройства.

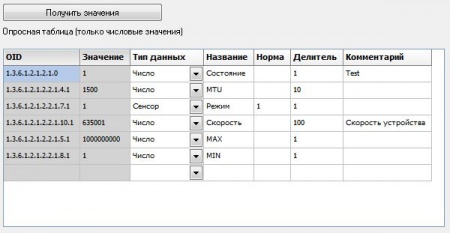

Snmp t3.JPG

Далее следует сохранить конфигурацию устройства, нажав Сохранить.

Если необходимо добавить второе устройство такого же типа, следует просто изменить поля:

  • SNMP сервер - указав новый IP-адрес
  • Виртуальный КДД-RS указать новый идентификатор, если в настройках есть тип Сенсор.

Кнопка Импортировать - прочитать конфигурацию устройства из ранее сохраненного файла.

Далее следует скопировать конфигурационные *.set файлы в папку OPC Server \ Settings и перейти к настройке программ ASUDBase и ОРС-сервер. Подробнее смотри SNMP

Дополнительно

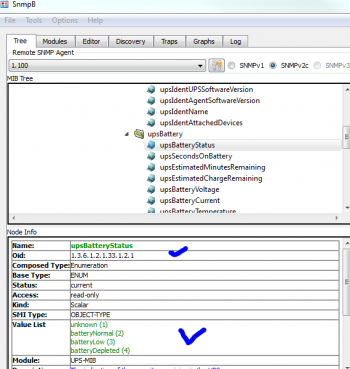

В некоторых случаях может быть удобно воспользоваться сторонним ПО для анализа данных, которые может предоставлять устройство по SNMP, например: утилитой SNMPB.

Для уточнения параметра, который представлен тем или иным OID-идентификатором, вам может потребоваться найти на сайте производителя оборудования соответствующий MIB-файл.
