SETTINGS MERGE 270.EXE

Введение

Утилита доступна с версии АСУД.SCADA 2.7.14, либо по ссылке

Утилита предназначена для работы с настройками программмы  SCADA старше 2.7.0

Для работы с настройками версий SCADA младше 2.7.0 смотри утилиту SETTINGS MERGE.EXE

История версий:

11.12.2024 (2.7.17)

• проверка уникальности IP-адресов устройтво КУДА - ОТКУДА

27.11.2024 (2.7.17)

• устранена ошибка склейки modbus-настроек в случае, если
  в настройки было добавлено modbus-устройство, но не было указано имя конфигурации устройства

25.03.2024

• добавлена проверка уникальности ID перед выполнением склейки настроек
  (аналогично RELOAD GUIDS.EXE)
• не переносился USB-Пульт из конфигурации ОТКУДА

07.09.2023

• не менялись ID-КИО из настроек [ОТКУДА] в случае дублирования с настройками [КУДА]
  (не кретично, т.к. итоговые настройки корректировались при первом запуске OPC-сервера)
• не всегда склеивались карты объектов

27.06.2023

• первая версия программы

Назначение

Если у вас стоит задача, например: добавить новое оборудование к действующей диспетчерской, то решить эту задачу можно двумя способами:

• Способ 1
  • установить на свой ПК ту же версию АСУД.SCADA, что и на основном АРМ
  • скопировать настройки с АРМ
  • добавить на своем ПК в конфигурацию новые устройства, создать планы визуализации
  • перенести новые настройки с вашего ПК на основной АРМ
• Способ 2
  • установить на свой ПК ту же версию АСУД.SCADA, что и на основном АРМ
  • создать на своем ПК конфигурацию устройств, создать планы визуализации
  • воспользоваться утилитой settings_merge_270 для объединения настроек с настройками основого АРМ
  • обновить настройки на основном АРМ

Утилита settings_merge_270 позволяет выполнить "склейку" настроек (ОРС-сервера и Карты) одного АРМ АСУД.SCADA версий старше 2.7.0 в другой АРМ всего в несколько кликов.

Обычно данная процедура выполняется при переносе части устройств (сигналов) с одного объекта на другой, при объединении рабочих мест и т.п.

Допускается:

• полный перенос настроек - объединение настроек нескольких SCADA в одну
• перенос только выбранных корневых устройств (контроллеров):  КИО, КУН-IP, Компьютерная сеть, OPC DA Ext, из одного АРМ в другой
• перенос выбранных контроллеров в новую (пустую) SCADA
• удаление конфигурации части оборудования и настроек визуализации SCADA для выбранных устройств

Поддерживается:

• перенос/удаление устройств
  • КИО,
  • КУН-IP,
  • КЦС-IPM,
  • IP/RS-конвертер
  • Компьютерная сеть,
  • OPC DA Ext
• перенос конфигурационных файлов Modbus-устройств
• перенос text-функций (если они используются в новой конфигурации)
• перенос lua-скриптов (простое копирование файлов папки [ОТКУДА]  / Scada / scripts / lvm /  custom )
• перенос файлов изображений (простое копирование файлов папки [ОТКУДА]  / Scada / settings/ Images)

Ограничения в работе:

• не переносятся Контейнеры оборудования
• не переносится БД original.gdb
• не переносятся Переменные
• не переносятся настройки Автоматов управления
• не переносятся настройки Таймеров

Для работы с БД смотри Объединение баз данных ORIGINAL

Подготовка к запуску программы

Предварительно необходимо скопировать файлы конфигурации АРМ (для этого удобно использовать штатную функцию резервирования настроек, см. Scada Backup.EXE) и разместить их каталогах, следующей структуры

• Настройки
  • КУДА
    • Scada
      • Settings
        • Images
      • Scripts
        • lvm / custom
        • text
    • Server
      • Settings
  • ОТКУДА
    • Scada
      • Settings
        • Images
      • Scripts
        • lvm / custom
        • text
    • Server
      • Settings

Где:

• [КУДА] - настройки АРМ, куда будут переноситься настройки
• [ОТКУДА] - настройки АРМ, откуда будут переноситься настройки

Указанная структура каталогов может быть создана автоматически в программе (подробнее см. далее).

Принцип склейки настроек

Программа в процессе работы не меняет файлов настроек в исходных папках [КУДА], [ОТКУДА].

Новые настройки для АРМ [КУДА] будут созданы в папке [КУДАНовые].

В папке  [КУДАНовые] будут созданы папки \ файлы с объединенными настройками.

Впоследствии вы должны будете самостоятельно заменить файлы на рабочем АРМ куда вы переносите настройки, файлами созданными в папке [КУДАНовые].

Программа не создает новых настроек для АРМ [ОТКУДА] поэтому, непосредственно в рабочей программе на данном АРМ, будет необходимо выполнить манипуляции описанные в примерах в конце данной статьи.

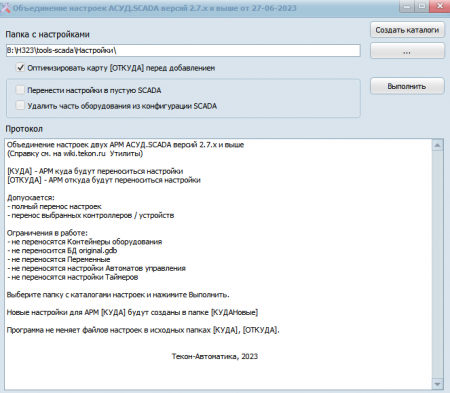

Запуск программы

Запускаем утилиту \tools-scada\settings_merge_270.exe

Указываем путь к каталогу настроек АРМ.

Элементы управления:

• Создать каталоги - позволяет создать в указанном каталоге структуру папок для размещения настроек АРМ, описанную выше.
• Оптимизировать карту [ОТКУДА] (по умолчанию вкл.) - не переносить подвиды из карты [ОТКУДА], на которых нет сигналов переносимого оборудования.
• Перенести настройки в пустую SCADA (по умолчанию выкл.) - настройки будут перенесены в пустую (чистую) конфигурацию.
• Удалить часть оборудования - создать новые настройки для АРМ, оставив только выбранные устройства.
• Выполнить - запустить процесс переноса настроек.

Замечание: при переносе в пустую конфигурацию (или удалении оборудования) не требуется наличие папки [КУДА].

Отличие "Перенести настройки в пустую SCADA" от "Удалить часть оборудования":

• Перенести настройки в пустую SCADA  - если в настройках [ОТКУДА] присутствует USB-пульт, он будет перенесен в новую конфигурацию, как КИО
• Удалить часть оборудования - USB-пульт останется USB-пультом.

Нажимаем кнопку Выполнить.

Если структура каталога настроек некорректна или версии настроек АРМ [КУДА] или [ОТКУДА] менее 2.7.0, будет отображено сообщение об ошибке.

Начиная с версии 03-2024, программа также проверит уникальность идентификаторов настроек, аналогично программе RELOAD GUIDS.EXE
Если будут обнаружены дублирования, вам необходимо будет перед склейкой, выполнить  обновление идентификаторов настроек папки [ОТКУДА] программой RELOAD GUIDS.EXE

Этап 1. Проверка OPC-серверов в SCADA

Если в SCADA [ОТКУДА] или [КУДА] зарегистрирован ОРС-сервер с IP-адресом не "localhost" или "127.0.0.1", и не зарегистрировано ОРС-сервера с указанными адресами, программа уточнит не является ли данный IP-адрес, адресом локального ПК и если да - изменит его на "localhost" (т.к. это является корректной настройкой)

Если в SCADA [ОТКУДА] зарегистрировано несколько ОРС-серверов, будет предложено выбрать те, которые необходимо перенести. При этом программа предварительно проверит: действительно ли с данным сервером связаны сигналы на карте, если нет - сервер будет проигнорирован.

Внимание! Если вы выполняете простое объединение настроек двух АРМ (т.е. перенос настроек одного АРМ полностью в другой АРМ),
на все вопросы здесь и далее нажимайте просто Ок.

• Сервер localhost - это локальный сервер Пульта-ПК АРМ [ОТКУДА]
• Сервер 192.168.1.100 - это удаленный сервер, к которому подключается АРМ [ОТКУДА]

Этап 2. Перенос настроек OPC-серверов [ОТКУДА] - [КУДА]

Если в предыдущем шаге был выбран сервер localhost, отобразится окно с именами корневых устройств (контроллеров) в адресном пространстве ОРС-серверов.

В данном окне следует указать те устройства, которые необходимо перенести.

Поскольку в объединенном адресном пространстве ОРС-сервера наименования устройств ("Новое имя" и "Имя [КУДА]") должны быть уникальными, для некоторых устройств из [ОТКУДА] меняется отображаемое имя. По необходимости вы можете изменить имя устройств в столбце "Новое имя".

Клик мышкой на заголовок столбца "Перенос" снимает / устанавливает все флажки.

Если переносится USB-Пульт из АРМ [ОТКУДА], то он преобразуется в устройства КИО-8(4) (режим ретрансляция) и программа предлагает ввести если известен его IP-адрес
(в случае, если не был указан флаг Удалить часть оборудования)

Этап 3. Склейка Карт [ОТКУДА] - [КУДА]

Если настройки переносятся не полностью: на предыдущих шагах выбраны не все ОРС-сервера или Контроллеры, программа попытается предварительно оптимизировать карту [ОТКУДА], удалив подвиды карты, на которых отображены только сигналы не выбранных устройств. Это происходит, если был установлен флажок "Оптимизировать карту ...".

Далее происходит объединение файлов карт.

Следует выбрать вид карты [КУДА] - обычно это главный вид, к которому будут добавлены объекты карты [ОТКУДА].

Если установить флажок "Создать подвид ..." (по умолчанию вкл.), то на выбранном виде в левом верхнем углу будет создан прямоугольник, к которому будет привязан главный вид карты [ОТКУДА]. Иначе объекты главного вида карты [ОТКУДА] будут просто размещены на выбранном виде карты [КУДА].



Краткий справочник действий

Объединяем два АРМ (переносим настройки одного АРМ в другой)

1. Подготовить настройки АРМ1 [КУДА], АРМ2 [ОТКУДА]
2. Запустить утилиту
3. На все вопросы по Переносу устройств нажать просто "ОК"
4. При объединении карт указать на главный вид карты [КУДА]
5. Скопировать (подтвердив замену) файлы новых настроек [КУДАНовые] на АРМ1
6. Проверить корректность настроек OPC-сервера и SCADA на АРМ1
7. Если в составе АРМ2 были КИО выполнить перенастройку на них IP-адреса ПК-диспетчера на IP-адрес АРМ1
8. Если в составе АРМ2 был Пульт-ПК, в конфигураторе ОРС-сервера на АРМ2
   1. Удалить из адресного пространства все устройства кроме USB-пульт
   2. Переключить на режим Ретрансляция

Объединяем три АРМ (переносим настройки двух АРМ в третий)

Идентично случаю выше, но

1. сначала переносите настройки АРМ2 в АРМ1,
2. затем настройки АРМ3 в новые настройки АРМ1.

Удалить один или несколько  КИО (КУН-IP, КЦС-IP и т.п.)  из АРМ

Этот вариант позволяет быстро удалить из конфигурации и карты НЕнужные устройства.

1. Подготовить настройки АРМ [ОТКУДА]
2. Запустить утилиту
3. Установить флажок "Удалить часть устройств"
4. Если появится вопрос по Переносу ОРС-серверов, выбрать только "localhost"
5. На вопрос по Переносу Контроллеров/Устройств, снять флажок с устройств, которые необходимо удалить
6. Скопировать (подтвердив замену) файлов новых настроек [КУДАНовые] на АРМ
7. Проверить корректность настроек OPC-сервера и SCADA на АРМ

Перенести один или несколько  КИО (КУН-IP, КЦС-IP и т.п.)  из АРМ2 в  АРМ1

Эта работа выполняется в два этапа

Этап переноса настроек

1. Подготовить настройки АРМ2 [ОТКУДА] и, если переносите не в пустую SCADA  АРМ1 [КУДА]
2. Запустить утилиту
3. По необходимости установить флажок "Перенести настройки в пустую SCADA"
4. Если появится вопрос по Переносу ОРС-серверов, выбрать только "localhost"
5. На вопрос по Переносу Устройств, выбрать только те устройства, которые необходимо перенести
6. При объединении карт указать на главный (Безымянный) вид карты [КУДА]
7. Скопировать (подтвердив замену) файлы новых настроек [КУДАНовые] на АРМ1
8. Проверить корректность настроек OPC-сервера и SCADA на АРМ1
9. Перенастроить КИО на новый IP-адрес ПК-диспетчера

Этап подготовки новых настроек для АРМ2

Выполните действия, описанные в разделе "Удалить один или несколько  КИО (КУН-IP, КЦС-IP и т.п.)  из АРМ", тем самым вы получите настройки АРМ2 с удаленными сигналами перенесенных устройств.

Переподключить удаленный ОРС-сервер из АРМ2 на АРМ1

АРМ2 подключен к локальному ОРС-серверу и к одному или нескольким удаленным ОРС-серверам.

1. Подготовить настройки АРМ1 [КУДА], АРМ2 [ОТКУДА]
2. Запустить утилиту
3. На вопрос по Переносу ОРС-серверов, выбрать только трeбуемый IP-адрес ОРС-сервера
4. При объединении карт указать на главный (или другой) вид карты [КУДА]
5. Скопировать новые настройки [КУДАНовые] на АРМ1
6. Проверить корректность переноса карты на АРМ1
7. В настройках opclient.conf SCADA на АРМ2 удалить запись о подключении к перенесенному ОРС-серверу.
