KCSMPROG.EXE

Материал из TekonWiki
Перейти к: навигация, поиск


Введение

Версия:

1.2 14.08.2018
 + Настройка MODBUS RTU устройств

Назначение

Программа позволяет выполнить настройку концентратора КЦС-М

  • указать адрес концентратора
  • указать устройство, подключенное к концентратору

Запуск программы

Предварительно следует подключить КЦС-М#Программирование КЦС-М к ПК.

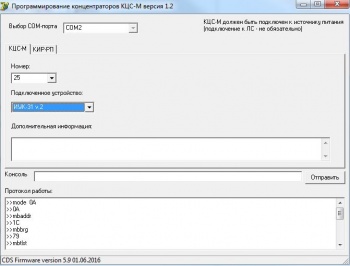

Далее запустить утилиту, которая должна автоматически определить подключенный КЦС-М, а также режим его настройки.


Внизу отображается версия прошивки КЦС-М.

Порядок работы

После корректного определения подключенного КЦС-М следует:

  • ввести адрес концентратора в линии связи (2..32)
  • тип подключаемого устройства
  • дополнительную информацию в случае необходимости

В некоторых случаях может потребоваться ввод команд настройки вручную, в этом случае следует ввести команду в поле Консоль и нажать Отправить.

Настройка устройства MODBUS RTU

При подключении КЦС-М к MODBUS устройству, следует:

  • в поле Подключенное устройство указать Modbus RTU
  • указать Адрес Modbus-устройства
  • указать скорость интерфейса RS-485
  • загрузить таблицу читаемых регистров, которая была создана в программе Asudbase

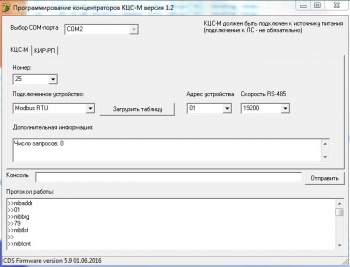

Kcsmprog mb.JPG
Внимание!
Если вы случайно поменяете тип подключенного устройства (на любое другое),
то настройку MODBUS необходимо будет выполнить заново полностью
(предыдущие настройки будут утеряны).
