СПОДЭС

Введение

СПОДЭС (спецификация протокола обмена данными электронных счетчиков) представляет собой единый открытый протокол передачи информации с электронных приборов учета на устройство удаленного сбора данных.

СПОДЭС реаслизован на базе стека протоколов DLMS \ COSEM.

В настоящее время счетчики электрической энергии различных производителей:

• либо поддерживают только СПОДЭС
• либо поддерживают СПОДЭС + свой проприетарный протокол, который был реализован ранее

Переключение между протоколами осуществляется, как правило, с помощью штатной программы конфигурирования приборов, поставляемой производителем (см. документацию на конкретный прибор учета).

Внимание
Если в вашей конфигурации на одном IP-концентраторе (КУН-IP или КЦС-IPM) подключены приборы СПОДЭС, а также другие RS-устройства, настроенные в адресном пространстве Tekon OPC-сервер, опрос возможен только в версиях KCSLogger 8.0.13.17 и выше.

Настройка опроса

АСУД-248 в настоящее время поддерживает следующий набор данных при опросе электросчетчиков с протоколом СПОДЭС:

• конфигурационные параметры приборы учета (служебные значения)
• текущие результаты измерений
• посуточный архив

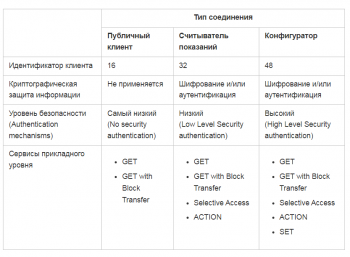

 Дополнительная информация:

• коммуникционный профиль - HDLС
• идентификатор клиента - 32
• аутентификация - слабая (доступ по паролю)
• шифрование - не используется

Для опроса прибора учета, вам следует указать идентификатор (сетевой адрес) счетчика и пароль.

По умолчанию, пароль в настройках драйвера опроса  соотвествует значению 111111 (равен паролю по умолчанию для счетчиков Меркурий).

Правило определения сетевого адреса смотри в документации на электросчетчик (или далее, для указанного типа приборов).

Для настройки приборов СПОДЭС в АСУД.SCADA до 2.7.15 следует загрузить файлы по ссылке.

Далее следует скопировать:

• spodes.dll ----> ..\OPC Server\
• spodes.dll ----> ..\OPC Server\ tools-server
• spodes_dev.dll ---->  ..\OPC Server\extensions\drv

Далее запустить ASUDBase, открыть меню Настройка \ Регистрация и зарегистрировать устройство СПОДЭС.

Если пароль на доступ к прибору отличается от указанного значения, следует ввести его при регистрации устройства в поле Доп.инфо.

Внимание!
При опросе приборов учета, работающих  по протоколу СПОДЭС, если они подключены на разные  IP-концентраторы,  следует установить в программе KCSLogger количество потоков опроса = 1.

EKF

По умолчанию в прибор записан адрес равный сумме числа 16 и последних 4-х цифр серийного номера прибора учета.
Например: для прибора с номером 70000493 адрес будет 509.
Диапазон разрешенных номеров от 22 до 16381.

Приборы опрашиваются в режиме:

 Дополнительная информация:

• коммуникционный профиль - HDLС
• идентификатор клиента - 16
• аутентификация - не используется
• шифрование - не используется

Пароль при опросе - не используется.

Регистрировать в ASUDBase, как устройство:  STK-315
(читаются только текущие результаты измерений).

Параметры интерфейса RS-485: 9600 8-N-1

Меркурий

Сетевой адрес по умолчанию для счетчиков «Меркурий» без символа «D» в коде находится в диапазоне от 1 до 239 включительно и соответствует трем последним цифрам заводского номера. В случае, если три последние цифры больше 239, то адрес соответствует двум последним цифрам. Сетевой адрес 0 заменяется на 1. Сетевой адрес по умолчанию для счетчиков «Меркурий» с символом «D» в коде находится в диапазоне от 17 до 124 включительно и соответствует трем последним цифрам заводского номера. В случае, если три последние цифры больше 124, то адрес соответствует двум последним цифрам. Сетевой адрес, меньше 17, заменяется на + 10 до тех пор, пока сетевой адрес не станет 17 или более.

По умолчанию, пароль соотвествует значению 111111, указывать в настройках его не нужно (соответствует паролю по умолчанию в драйвере опроса).

Параметры интерфейса RS-485: 9600 8-N-1

Энергомера

Для счетчиов  Энергомера СЕ208, СЕ308 значение сетевого адреса равно 5 последним цифрам заводского номера.

Значение пароля по-умолчанию для СЕ208, СЕ308  равно 12345678.

Пароль следует указывать в настройках.

Параметры интерфейса RS-485: 9600 8-N-1
