Введение

Теплосчетчик может быть подключен:

  • к концентратору КЦС (проводная линия до Пульта-ПК или КИО)
  • к концентратору КЦС-IPM, КУН-IPM (компьютерная сеть)
  • напрямую к компьютерной сети (в случае наличия специальной платы в теплосчетчике)

Функциональные клавиши на теплосчетчике имеют следующее назначение:

  • Стрелка вниз, вверх – перемещение по элементам выбранного меню или по разделам подменю;
  • Стрелка вправо, влево – циклическое перемещение по разделам главного меню, изменение значения настраиваемого параметра;
  • Звездочка – циклический переход между контурами (теплосистемами);
  • Кнопка ввод – выполнение действий, соответствующих выбранному пункту меню или выхода в меню из текущего выполняемого действия.

Перед подключением к теплосчетчику необходимо проверить его настройки. Для этого:

  1. Убедитесь в том, что на ВИС.Т подано питание и на его дисплее отображается информация.
  2. Убедиться, что название теплосистем носит осмысленный характер. Путем нажатия кнопки «*», обратите внимание на название зарегистрированных контуров (левый нижний угол дисплея). Если название контура представляет собой неосмысленную надпись или просто номер (например, «01») – это говорит о необходимости наименования контуров. Данная работа выполняется специалистами, выполняющих обслуживание данных теплосчетчиков.

ВИС.Т поддерживает подключение по:

  • RS-232
  • RS-485 (опционально)
  • TCP/IP (опционально)

ВИС.Т поддерживает один из двух протоколов опроса:

  1. Hydra (старые версии приборов)
  2. Modbus (новые приборы)

Для определения типа протокола доступа следует зайти в меню теплосчетчика Прибор / Паспорт

  • нажимать стрелку вверх пока информация на экране не перестанет меняться;
  • если появилась надпись в первой строке (название главного меню) «Индикация» или «Печать» или «Архив» или «Прибор» – перейти с помощью стрелки вправо на «Прибор» и с помощью стрелки вниз на подменю «Паспорт», Кнопка ввод;
  • стрелкой вниз найти строку вида "v. HC-..."

Значение строки "v. HC-x"

  • HC-A или НС-F - протокол Hydra
  • HC-M или НС-N - протокол Modbus

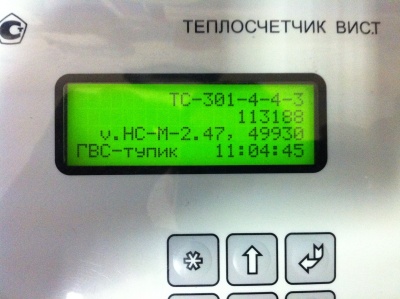

Теплосчетчик ВИС.Т. Версия ПО.

Подключение концентраторов по интерфейсу RS-232 осуществляется через разъем Модем на счетчике.

Теплосчетчик ВИС.Т
КЦС подключать к разъему Модем

Подключение концентраторов по интерфейсу RS-485 осуществляется через клеммы MODEM RS-485 на плате, расположенный под крышкой. Если крышка опломбирована, придется согласовать срыв пломбы с обслуживающей организацией.

КЦС подключать к разъему MODEM RS-485

Подключение Rx, Tx должно быть выполнено витой парой. Общий должен быть подключен отдельным проводом.


КЦС

Интерфейс подключения RS-232 или RS-485
Число приборов 1
Поддерживаемые модификации НС-M,N; НС-А,F;
Объем передаваемых данных Часовые архивы + нарастающие итоги.


КЦС циклически опрашивает архив подключенного ВИС.Т и передает его в программное обеспечение. Глубина опроса архива - до 10 суток назад.

В связи с этим, в случае неисправности, КЦС должен быть заменен в течении 7 дней для предотвращения неполной передачи данных.

Приборы НС-М,N:

  • поддержка только в АСУД.SCADA версии 1.5.2 и выше.
  • версия прошивки КЦС должна быть не ниже "19.09.13" (при подключении по RS-232)

Приборы НС-A,F:

  • поддержка в АСУД.SCADA версии 1.5.2 и выше, программе WinAlarm.
  • версия прошивки КЦС должна быть не ниже "30.06.09" (при подключении по RS-232)

подключение по RS-232 - на КЦС:

  1. перемычка RS-232/485 в положение RS-232

подключение по RS-485 - на КЦС:

  1. Подключить тремя проводами (Rx-A, Tx-B (витая пара), G-0)
  2. перемычка RS-232/485 в положение RS-485
  3. перемычка TERM установлена*
  4. при длинной линии связи может потребоваться согласующий 120 Ом резистор, подключенный к контактам Rx, Tx ВИС.Т
  5. версия прошивки КЦС должна быть не ниже "30.10.13"
* - Комментарий от 30.03.2017
В некоторых случаях счетчик не отвечает при установленной перемычке TERM на КЦС-IPM

Внимание!  Поставляемые КЦС поддерживают подключения только новых модификаций НС-М,N

Настройка теплосчетчика

  1. Зайти в меню теплосчетчика Прибор / Настройка
  2. Установить значение нижеследующих параметров (в зависимости от модификации прибора) с помощью кнопки стрелка влево
  3. Сохранить изменения. Нажать кнопка ввод. На запрос "Сохранить изменения нет?" нажать стрелка вправо, кнопка ввод.

НС-А, НС-F

  • Режим УД - RS-232 (или RS-485)
  • Скорость УД - 9600

НС-M, НС-N

  • Режим УД - RS-232 (или RS-485)
  • Скорость УД - 9600N
  • MODBUS - RTU

КЦС - IPM (КУН-IPM)

Интерфейс подключения RS-232 или RS-485
Число приборов 1 по RS-232, до 255 по RS-485.
Поддерживаемые модификации НС-А,F; НС-M,N
Объем передаваемых данных Мгновенные (текущие) значения, часовые архивы, нарастающие итоги.

Глубина опроса архива - до 30 суток назад.

подключение по RS-485 - на КЦС-IPM:

  1. Подключить тремя проводами (Rx-A, Tx-B (витая пара), G-0)
  2. перемычка TERM установлена*
  3. при длинной линии связи может потребоваться согласующий 120 Ом резистор, подключенный к контактам Rx, Tx ВИС.Т
Внимание!
Интерфейс RS-485 в общем случае гальванически не развязан
(счетчики с гальванической развязкой поставляются по спец. заказу).
Подключение провода GND - для КЦС-IPM - обязательно!

* - Комментарий от 30.03.2017
В некоторых случаях счетчик не отвечает при установленной перемычке TERM на КЦС-IPM

Настройка теплосчетчика

  1. Зайти в меню теплосчетчика Прибор / Настройка
  2. Установить значение нижеследующих параметров (в зависимости от модификации прибора) с помощью кнопки стрелка влево
  3. Сохранить изменения. Нажать кнопка ввод. На запрос "Сохранить изменения нет?" нажать стрелка вправо, кнопка ввод.

НС-А, НС-F

  • Режим УД - RS-232 (или RS-485)
  • Скорость УД - 19200
  • Сетевой номер - запомнить для последующего ввода в ПО.

НС-M, НС-N

  • Режим УД - RS-232 (или RS-485)
  • Скорость УД - 19200N
  • MODBUS - RTU
  • Сетевой номер - запомнить для последующего ввода в ПО.


Прямое подключение по TCP/IP

Интерфейс подключения RJ-45 (компьютерная сетевая розетка)
Число приборов 1
Поддерживаемые модификации НС-А,F; НС-M,N
Объем передаваемых данных Мгновенные (текущие) значения, часовые архивы, нарастающие итоги.

Глубина опроса архива - до 30 суток назад.



Настройка теплосчетчика

  1. Зайти в меню теплосчетчика Прибор / Настройка
  2. Установить значение нижеследующих параметров (в зависимости от модификации прибора) с помощью кнопки стрелка влево
  3. Сохранить изменения. Нажать кнопка ввод. На запрос "Сохранить изменения нет?" нажать стрелка вправо, кнопка ввод.

НС-А, НС-F

  • Режим УД - TCP/IP (или Опция)
  • Скорость УД - 19200
  • Сетевой номер - запомнить для последующего ввода в ПО.

НС-M, НС-N

  • Режим УД - TCP/IP (или Опция)
  • Скорость УД - 19200N
  • MODBUS - RTU
  • Сетевой номер - запомнить для последующего ввода в ПО.

Выполнить прочие рекомендации согласно  стр1.  - стр. 7  руководства  http://www.tekon.ru/documents/vist/AVAdd_VIST_Ethernet.pdf

Внимание! В программе ASUDBase при регистрации прибора учета следует указывать:
IP-адрес теплосчетчика, Порт, Сетевой номер.
Значение порта - по умолчанию 1590 ( или 502) - точное значение можно посмотреть с помощью программы TcpCfg,
доступной для загрузки на сайте  компании Тепловизор.

Если в программе TcpCfg вы видите, что версия программы прибора  0.92 - потребуется обновление прошики Ethernet-контроллера на ВИС.Т

Vist 092.png
Для выполнения обновления обратитесь в техническую поддеркжу  компании Тепловизор

Подключение через COM-порт ПК

Подключение и опрос в программе KCS DEMO.EXE через COM-порт поддерживается только в драйвере версии от 23-03-2018 (версия ПО АСУД.SCADA 2.3.8).

Адаптер (обычно USB-COM) может быть подключен к теплосчетчику через удлинитель DB9F - DB9F

DB9F DB9F
2 3
3 2
5 5
7 8
8 7

Далее см. описание программы KCS DEMO.EXE

Подключение через MOXA

TCP-порт подключения MOXA должен быть 5000.

Настройка программного обеспечения

См. БД учетной информации

--Alex 07:16, 18 сентября 2013 (UTC)
