Адресная информация в АСУД.SCADA

Материал из TekonWiki
Перейти к: навигация, поиск


В статье приводятся некоторые замечания касательно адресной идентификации объектов (событий) в программном обеспечении АСУД.SCADA.

От того насколько корректно будет введена адресная информация при настройке системы будет зависеть в дальнейшем удобство работы с журналами событий в АСУД.SCADA.

Рассмотрим сначала процесс циркулирования адресной информации в системе.

Привязка адреса к объекту (как источнику событий) осуществляется в OPC-сервере.

Для ввода адресной информации следует открыть Конфигуратор ОРС-сервера и выбрать в адресном пространстве концентратор, например: КУН.

Адрес указывается в общих настройках концентратора. И, как правило, определяется местом фактической установки концентратора.

Address 1.PNG

Рекомендуется придерживаться следующего шаблона указания адреса:

ул. Название, д. Номер

Предположим у концентратора настроены два дискретных входа

Address 2.PNG

Теперь закроем конфигуратор OPC-сервера и перейдем в АСУД.SCADA

Если программа АСУД.SCADA запускается впервые, то Журнал событий - пустой.

Address 3.PNG

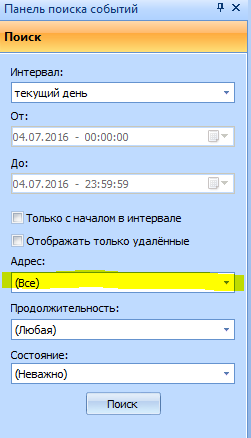

В поле выбора адреса присутствуют только типы выборки: (ВСЕ) и Служебные.

Журнал реализован таким образом, что адресная информация добавляется по мере возникновения событий.

Предположим, что сработал первый дискретный вход на концентраторе: сигнал Пожар.

Тогда в поле выбора адреса появятся:

  • (ВСЕ)
  • Служебные - информация о запуске программы
  • ул.Первая, д.1

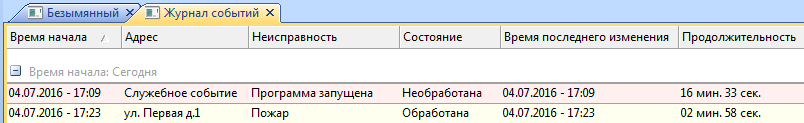

А в итоговой выборке - запись следующего вида

Address 4.PNG

При формировании итоговой выборки, если нам нужна информация по всем адресам мы выбираем в поле адреса: (ВСЕ). Если нас интересуют события конкретного адреса - выбираем его в выпадающем списке.

Бывает, что в доме установлено несколько концентраторов. Как при этом следует выполнять ввод адресной информации для них?

Часто используется следующий, на мой взгляд, не совсем удачный подход: к адресной строке идентификации добавляют номер подъезда.

Например:

  • ул.Первая, д.1, под.1 - для первого концентратора
  • ул.Первая, д.1, под.2 - для второго концентратора

При этом происходит "дробление" одного адреса на два или более. В журнале событий мы соответственно в поле адреса получим:

  • (ВСЕ)
  • Служебные - информация о запуске программы
  • ул.Первая, д.1, под.1
  • ул.Первая, д.1, под.2

И выборка статистики работы оборудования для дома целиком будет недоступна (мы сможем смотреть статистику только по подъездам)

Как следует поступить?

  • Указывать адрес для обоих концентраторов в виде ул.Первая, д.1
  • Если необходимо в шаблоне настройки датчика (канала концентратора) указывать необходимые идентификационные признаки. Например: указать имя - "Пожар под.1" или "Неисправность лифта 1 под." и т.п.
