Введение

Обновления:
* 11-01-2019 - исправлена работа программ управления 3,4
  (в версиях 2.3.6 - 2.4.0 программы 3 и 4 могли работать некорректно)

АСУД.SCADA поддерживает несколько программ автоматического управления освещением:

  • программа 1 - вкл/откл освещения по датчику фотореле.
  • программа 2 - вкл/откл освещения по датчику фотореле и времени.
  • программа 3 - вкл/откл освещения по времени.
  • программа 4 - вкл/откл освещения по времени.

Фотореле - это обычной дискретный датчик, настроенный в системе.

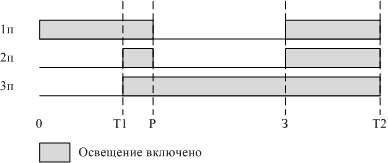

Графически работа программ представлена на рисунках ниже.

Программы 1 - 3

По умолчанию Время T1 = 6:00 Т2 = 23:59:59
Р - рассвет, З - закат

Программа 4

По умолчанию Время T41 = 6:00 Т42 = 21:30:00

Для включения возможности автоматического управления освещением следует настроить ОРС-сервер, SCADA.



Настройка ОРС-сервера

Если используется фотореле, то считается что оно работает следующим образом:

  • 0 (дискретный вход разомкнут, нет аварии) - светло
  • 1 (дискретный вход замкнут, сигнальное состояние) - темно.

Если фотореле работает иначе следует при настройке датчика (дискретного входа) в ОРС-сервере указать Инверсию.

Фотореле может быть подключено к любому концентратору зарегистрированному в ОРС-сервере.

В настройках датчика Фотореле следует указать Уровень безопасности "Обычный". Рекомендуется выставить Задержку > 0, для устранения случайных срабатываний датчика.

Для каждого канала управления следует в настройках выбрать программу работы в "LVM Data \ Режим работы"

  • Обычный (не использовать автомат управления)
  • Программа 1 или Программа 2, ...





Настройка СКАДА

В программе СКАДА в режиме настройки "Дополнительно", выбрать "Каналы управления \ Автомат управления освещением".

Для программ 1-3 следует включить флажок "Программы - Активны".

Для программ 1-2 следует указать Тэг датчика фотореле.

Для программ 1-3 можно изменить значение времени Т1, Т2. Внимание, настройка времени одинакова для всех программ.

Настройка программ 1-3

Внимание! Если вы снимаете флаг Программы активны (для программ 1-3, но оставляете настроенным Тэг датчика фотореле, после перезапуска SCADA программы 1-3 вновь будут активированы).

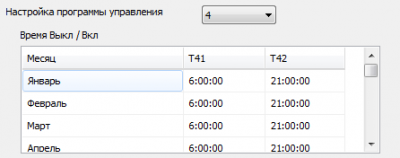

Для программы 4, следует включить флажок "Программа - Активна" и указать время вкл/откл. освещения в зависимости от текущего месяца.

Настройка программы 4

На этом настройка автомата управления освещением закончена.

Внимание!
После изменения настроек программ управления 3-4, следует перезапускать SCADA.


См. также:

  1. Настройку автомата управления через скрипты [1]
  2. Автоматическое управление устройствами
