Ниже представлены различные варианты отображения информации в рабочей программе Диспетчера.
Минимум, Максимум, Среднее цифрового значения
Реализуется с помощью примитива Текстовое поле:
- Скрипт \ LVM объект - topc_minmax
- Скрыть линию - Да
- Заливка - белая
Подробнее о настройке LVM объекта см. здесь
Сводный отчеты по квартирным приборам учета

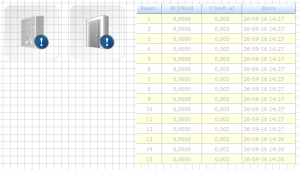

Если необходимо отобразить в SCADA данные квартирных приборов учета удобнее всего это сделать с помощью примитива "Дополнительно / БД. Квартиры".
Отображаются:
- Кварт. - номер квартиры
- Набор параметров приборов учета
- Дата - время последнего обмена данными с прибором учета
После размещения примитива на карте следует выполнить предварительные настройки:
- ID дома - идентификатор дома в ASUDBase
- Ресурс - тип учитываемого ресурса (ХВС, ГВС, Отопление, Электроэнергия)
- ID параметра - идентификатор параметра в ASUDBase (или нескольких параметров через ";")
- Название - название запрашиваемого параметра (или нескольких параметров через ";") - отображается в шапке таблицы
- Множитель - необязательный параметр. Коэффициент преобразования для параметра. Например, можно перевести кВт*ч из БД в ГКал.
- Квартира с - отображать начиная с квартиры
- Квартира по - отображать до квартиры
Данные отчета обновляются не чаще одного раза в 5 минут.
Если указывается несколько параметров, то не следует использовать идентификаторы из разных вкладок Мгн, Час., Сут., Мес.
Если оценка опроса счетчика 0 или счетчик не опрашивался более 2-х дней, значение поле Дата будет отображено синим цветом (нет связи с прибором).
Данные электросчетчика ИНТЕГРА 101
Данные электросчетчиков имеет смысл отображать в SCADA при небольшом числе подключенных приборов (в противном случае удобнее будет пользоваться только программой ASUDBase).
Пример визуального отображения данных с прибора типа ИНТЕГРА 101 представлен на рисунке ниже.
Последнее обновление данных - прим. 1
Отображает время последнего опроса прибора OPC-сервером.
Реализуется с помощью примитива Текстовое поле:
- Рамки - отключены.
- Без заливки
- Тэг: "... .UpdTime" (параметр 10085 прибора учета в OPC-сервере).
- Скрипты \ OnDataChanged указана функция UpdateTime
Данные прибора - прим. 2
Отображается последнее считанное с прибора значение.
Реализуется с помощью примитива Цифровой индикатор:
- В данном примере установлена опция "Скрыть фон"
- Тэг: любой тэг прибора
- Есть возможность установить граничные значения для параметра, при выходе за границу которых пользователь будет оповещен визуально-звуковой индикацией.
Статус прибора - прим. 3
Отображается оценка опроса прибора.
Реализуется с помощью примитива Статус:
- В настройках OPC-сервера для прибора обязательно должен быть установлен флажок для параметра Code (10082).
- Тэг: "... .Status" (непосредственно прибора)
Индикатор - прим. 4
Отображается процентное значение параметра.
Реализуется с помощью примитива Индикатор% (Раздел Дополнительно):
- Указываются граничные значения изменения параметра
- Тэг: любой тэг прибора (в данном примере указаны тэги параметров управления нагрузкой)
Каналы управления - прим. 5
Отображают значение параметров управления нагрузкой. Оператор может изменять значение параметра, выполнив двойной клик мыши и указав новое значение.
Реализуется с помощью примитива Текстовое поле:
- Рамки - отключены.
- Тэг: тэг параметра, который может быть удаленно изменен (в АSUDBase такие параметры подсвечиваются в окне Шаг2).
- Скрипты \ LVM объект следует указать название созданного LUA-объекта.
Для создание LVM-объекта следует изменить файл ...Scada \ scripts \ custom \ entry.lua, следующим образом
dofile2("prim_basic.lua")
topc_LimP = topc_string_min_max (" Лимит мощности",0,100)
topc_LimPwt = topc_string_min_max (" Пиковая мощность",0,65535)
topc_LimWm = topc_string_min_max (" Максимум потребления",0,999999)
function main_custom()
end
Например,
...
topc_LimP = topc_string_min_max (" Лимит мощности",0,100)
...
- создает объект, который будет отображать следующее окно при двойном клике оператора на Текстовом поле.
В окне указаны:
- Название параметра в заголовке
- Текущее значение параметра, допустимый интервал
Введенное пользователем значение перед записью будет проверено на попадание в интервал и после этого обновлено в устройстве.
