Введение
В статье рассматривается настройка ПО для СЗО подключенного к ПГУ-RS, подключенного к IP-концентратору КУН-IP8
Общая последовательность действий:
- подключить ПГУ-RS к КУН
- подключить СЗО к ПГУ-RS
- подключить питание к КУН и кабель для локальной сети
- настроить ОРС сервер
- настроить Scada
- проверить ПГС и СЗО
Общая часть
подключить КУН-IP -- ПГУ-RS -- СЗО
Диспетчерский АРМ -- Lan -- КУН IP -- ПГУ RS -- СЗО
Настроить ОРС сервер
Добавить Кун-IP8 в адресное пространство, вписать его IP адрес, добавить ПГУ-RS, выставить его интерфейс и номер.
Настроить каналы ПГС и канал управления ПГУ RS
Сохраняем и закрываем конфигуратор ОРС сервера.
Кнопку пгу нажали - сзо сработал автоматически

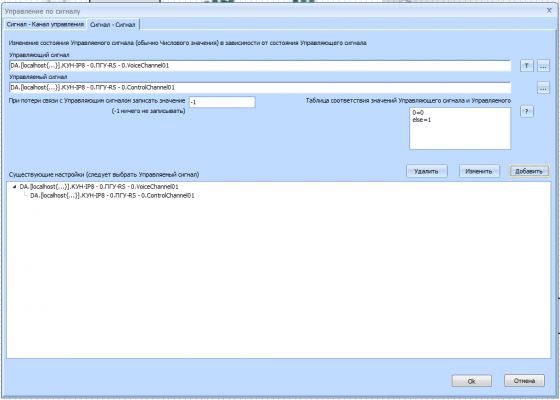

Открываем Scada, переходим в административный режим, меню Дополнительно -- Каналы управления -- Управление по сигналу, вкладка Сигнал - Сигнал. Управляющий сигнал - канал ПГС, управляемый сигнал - канал управления ПГУ RS. В окно "Таблица соответствия", вписываем
0=0
else=1
В этом варианте настройки, кнопка не нажата - СЗО молчит, кнопка нажата, диспетчер ответил до окончания ПГС - СЗО работает.
Кнопку пгу нажали - сзо сработал автоматически - диспетчер подключился - сзо автоматически отключился
Открываем Scada, переходим в административный режим, меню Дополнительно -- Каналы управления -- Управление по сигналу, вкладка Сигнал - Сигнал. Управляющий сигнал - канал ПГС, управляемый сигнал - канал управления ПГУ RS. В окно "Таблица соответствия", вписываем
32768=1
else=0
Кнопку пгу нажали - связь с диспетчером установилась - диспетчер сам включил сзо
Открываем Scada, переходим в административный режим, выводим два примитива (ПГУ и Управление) и привязываем к соответствующим тэгам
Далее переводим Scada в рабочий режим, СЗО управляется с примитива диспетчером.
